Van điều tiết kếp hợp cửa lật phao

Trong các công trình thủy lợi hiện đại, việc duy trì mực nước ổn định mà không phụ thuộc vào nguồn năng lượng điện là một yêu cầu cấp thiết, giúp giảm chi phí vận hành và loại bỏ rủi ro khi mất điện. Van điều tiết kết hợp cửa lật phao của Penstock là giải pháp đột phá, sử dụng chính năng lượng dòng chảy để tự động đóng mở. Với thiết kế cơ khí chính xác, vật liệu Inox bền bỉ và nguyên lý cân bằng lực thông minh, thiết bị này đảm bảo khả năng kiểm soát mực nước thượng lưu một cách chính xác và liên tục. Bài viết này Penstock sẽ phân tích chi tiết cấu tạo, nguyên lý hoạt động và ứng dụng thực tế của thiết bị, giúp Quý đơn vị thẩm định và lựa chọn giải pháp tối ưu cho công trình của mình.

Tổng quan & định vị kỹ thuật: Van điều tiết kết hợp cửa lật phao

Định nghĩa và chức năng cốt lõi

Van điều tiết kết hợp cửa lật phao (Float-Operated Flap Gate) là một thiết bị cơ khí thủy lợi tự động, được thiết kế để kiểm soát mực nước thượng lưu (phía trước cửa van) ở một cao độ cố định.

Thiết bị này là sự kết hợp giữa Cánh van (Gate Leaf) và Hệ thống Phao cảm biến (Float Sensor) thông qua một cơ cấu trục bản lề. Chức năng chính của nó là tự động xả nước khi mực nước dâng cao quá ngưỡng thiết kế và tự động đóng lại để tích nước khi mực nước xuống thấp, tất cả đều diễn ra tự động mà không cần motor điện, hộp số hay sự can thiệp của con người.

Vai trò chiến lược: Giải pháp "Tự động hóa không năng lượng"

Đây là thiết bị không thể thiếu trong các Thiết bị sông, hồ, đập thuỷ lợi, đóng vai trò như một "người gác cổng" tận tụy 24/7.

• Tự động duy trì MNDBT: Đảm bảo mực nước trong hồ chứa, kênh tưới tiêu luôn ở mức Dâng Bình Thường (MNDBT) tối ưu cho sản xuất hoặc cảnh quan.
• Xả lũ khẩn cấp: Tự động mở lớn (lật xuống) để xả lũ nhanh chóng khi có mưa lớn đột ngột, ngăn chặn nước tràn qua đê bao.
• Tiết kiệm Năng lượng: Loại bỏ hoàn toàn chi phí điện năng vận hành (OPEX = 0) và rủi ro hỏng hóc thiết bị điện.

Phân tích cấu tạo chi tiết và tiêu chuẩn vật liệu Penstock

Penstock cam kết cung cấp thiết bị đạt chuẩn thiết kế với các thành phần cốt lõi sau, đảm bảo độ bền vĩnh cửu trong môi trường nước.

Cánh van (Gate Leaf): Trái tim chịu lực

Cánh van là bộ phận trực tiếp ngăn nước và chịu áp lực thủy tĩnh. Penstock chế tạo cánh van từ vật liệu Inox 304 (cho nước ngọt) hoặc Inox 316 (cho nước mặn/nước thải) để chống ăn mòn tuyệt đối.

• Thiết kế khí động học: Cánh van thường có dạng cong (curved) hoặc dạng hộp rỗng (box-type). Thiết kế cong giúp tối ưu hóa dòng chảy khi xả lũ, tăng hệ số lưu lượng (C) và giảm thiểu sự co hẹp dòng chảy.
• Kết cấu chịu lực: Bên trong cánh van được gia cường bằng hệ thống xương tăng cứng (Ribs), đảm bảo cánh không bị biến dạng dưới áp lực nước lớn khi hồ đầy.

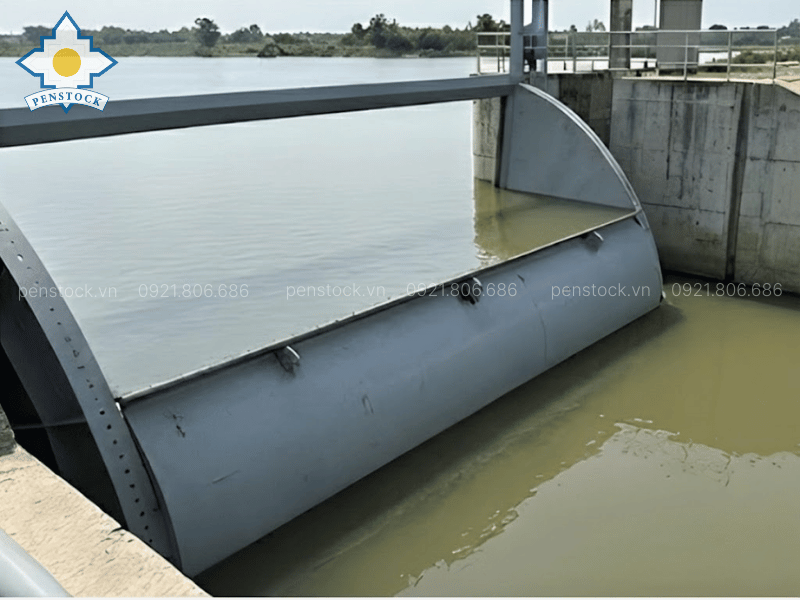

[caption id="attachment_7181" align="aligncenter" width="800"] Van điều tiết kết hợp cửa lật phao Penstock[/caption]

Hệ thống Phao (Floats): Cảm biến mực nước tự nhiên

Hệ thống phao đóng vai trò là "cảm biến" và "nguồn động lực" cho van.

• Cấu tạo: Các thùng phao kín (thường làm bằng Inox 304/316) được gắn liền hoặc liên kết cơ khí với cánh van.
• Chức năng: Phao tạo ra lực đẩy Archimedes. Khi mực nước dâng lên, lực đẩy nổi tăng lên, tác động mô-men mở lên cánh van. Kích thước và vị trí của phao được các kỹ sư Penstock tính toán chính xác để van mở đúng tại cao độ thiết kế.

[caption id="attachment_7180" align="aligncenter" width="800"] Hệ thống phao cảm biến mực nước[/caption]

Trục bản lề (Pivot) và không có Motor

• Trục bản lề (Pivot): Là điểm tựa duy nhất để cánh van xoay. Penstock sử dụng trục Inox và bạc lót tự bôi trơn (Self-lubricating Bushing) để đảm bảo chuyển động xoay mượt mà, không ma sát, không cần bôi trơn thường xuyên.
• Loại bỏ thiết bị điện: Điểm đặc biệt nhất là thiết bị hoàn toàn không có motor, hộp số hay tủ điện. Điều này đồng nghĩa với việc loại bỏ hoàn toàn các rủi ro về chập điện, cháy motor hay lỗi cảm biến điện tử, giúp hệ thống hoạt động bền bỉ hàng chục năm với chi phí bảo trì cực thấp.

[caption id="attachment_7183" align="aligncenter" width="800"] Van điều tiết kết hợp cửa lật phao sở hữu nhiều ưu điểm vượt trội[/caption]

Nguyên lý hoạt động: Cân bằng lực thông minh

Nguyên lý hoạt động của Van điều tiết kết hợp cửa lật phao dựa trên sự cân bằng mô-men lực giữa Trọng lượng cánh van (Lực đóng) và Lực đẩy nổi của phao + Áp lực nước (Lực mở).

Trạng thái 1: Tích nước (Đóng) – Giữ nước ở MNDBT

Khi mực nước thượng lưu thấp hơn hoặc bằng Mực nước dâng bình thường (MNDBT): Lực đẩy nổi tác dụng lên phao còn nhỏ. Mô-men do trọng lượng bản thân của cánh van (và đối trọng nếu có) sẽ thắng thế. Cánh van sẽ tự động dựng đứng lên, ép chặt vào khung van (có gioăng kín nước), giữ nước lại trong hồ hoặc kênh. Đây là trạng thái hoạt động bình thường trong mùa khô.

Trạng thái 2: Xả lũ (Mở/Lật) – Ứng phó mưa lớn

Khi có mưa lớn, mực nước thượng lưu dâng cao vượt ngưỡng thiết kế: Nước dâng lên làm ngập phao nhiều hơn, tăng lực đẩy nổi Archimedes. Đồng thời, áp lực nước lên mặt cánh van cũng tăng. Khi tổng mô-men mở thắng mô-men đóng, cánh van sẽ tự động ngả xuống (lật) về phía hạ lưu. Cơ chế thông minh: Mực nước càng cao, lực đẩy càng lớn, cửa mở càng rộng, lưu lượng xả càng lớn. Điều này giúp duy trì mực nước thượng lưu không bao giờ vượt quá ngưỡng an toàn, bảo vệ đê điều.

[caption id="attachment_7182" align="aligncenter" width="800"] Tự động đóng mở khi mực nước dâng[/caption]

Trạng thái 3: Tự Đóng

Khi mưa tạnh, nước rút, mực nước thượng lưu giảm xuống: Lực đẩy nổi giảm đi. Trọng lượng của cánh van sẽ lại thắng thế, kéo cánh van từ từ dựng đứng trở lại vị trí đóng ban đầu. Quy trình này diễn ra hoàn toàn tự động và êm ái.

Ứng dụng thực tế và giá trị cho công trình

Nhờ tính năng tự động hóa không cần năng lượng, thiết bị này là giải pháp cho nhiều loại hình công trình thủy lợi.

Hồ điều hòa đô thị và cảnh quan

Trong các khu đô thị xanh, việc duy trì mực nước hồ ổn định để tạo cảnh quan là rất quan trọng. Van phao giúp giữ hồ luôn đầy nước trong mùa khô (tạo cảnh quan đẹp), nhưng tự động xả khi mưa lớn để hồ biến thành vùng chứa lũ tạm thời (chống ngập cho khu dân cư).

Đập dâng thủy lợi (Weirs)

Trong hệ thống tưới tiêu, thiết bị được lắp trên đỉnh các đập dâng để nâng cao cột nước, giúp nước tự chảy vào ruộng đồng. Khi có lũ về, nó tự động hạ xuống để khơi thông dòng chảy, bảo vệ đập không bị vỡ.

Tràn sự cố hồ chứa (Emergency Spillway)

Đối với các hồ chứa nước lớn, van phao đóng vai trò là "lớp bảo vệ cuối cùng". Nếu van xả chính (chạy điện) gặp sự cố hoặc mất điện trong bão, van phao (tràn sự cố) sẽ tự động kích hoạt để xả lũ, cứu đập khỏi nguy cơ vỡ.

Giá trị đồng hành của Penstock: Cam kết chất lượng và dịch vụ Nhà thầu

Penstock hiểu rằng Nhà thầu cần một giải pháp tin cậy để nghiệm thu. Chúng tôi cam kết:

Năng lực Thiết kế và Tính toán Thủy lực

Đội ngũ kỹ sư Penstock sẽ tính toán chi tiết cân bằng lực cho từng dự án để xác định kích thước phao và trọng lượng cánh phù hợp nhất, đảm bảo van mở đúng tại mực nước yêu cầu.

Cam kết chất lượng gia công và hồ sơ pháp lý

Chúng tôi cung cấp trọn bộ hồ sơ chất lượng bao gồm Bản vẽ Shopdrawing, Chứng chỉ Vật liệu (CO/CQ) cho Inox 304/316. Mọi van đều được kiểm tra chuyển động tại xưởng trước khi xuất hàng.

Dịch vụ hỗ trợ lắp đặt tại công trình

Penstock cử kỹ sư chuyên gia trực tiếp xuống công trình để hướng dẫn lắp đặt và quan trọng nhất là hiệu chỉnh cân bằng cho cánh van, đảm bảo thiết bị vận hành chuẩn xác ngay khi tích nước.

Kết luận

Van điều tiết kết hợp cửa lật phao là sự kết hợp của kỹ thuật cơ khí chính xác và nguyên lý thủy lực thông minh. Nó mang lại giải pháp vận hành an toàn, không tốn năng lượng và bền bỉ vĩnh cửu. Penstock tự hào cung cấp thiết bị chất lượng cao, giúp Nhà thầu nâng cao giá trị công trình và đảm bảo sự hài lòng tuyệt đối cho Chủ đầu tư. Nếu Quý đơn vị đang tìm kiếm một giải pháp điều tiết dòng nước tự động, tin cậy cho dự án thủy lợi, hãy liên hệ ngay với Penstock để được tư vấn và nhận báo giá tối ưu nhất.
