Van Cửa Lật Cửa Xả Trạm Bơm – Ngăn Dòng Ngược Khi Bơm Dừng

Van cửa lật cửa xả trạm bơm cho phép nước thoát theo chiều bơm và hạn chế nước hạ lưu chảy ngược khi máy dừng. PENSTOCK thiết kế van theo lưu lượng từng tổ máy, tổng lưu lượng trạm, hình dạng cửa xả, mực nước hạ lưu, cột nước ngược và điều kiện lắp đặt thực tế.

Các dòng van cửa lật cửa xả trạm bơm

Danh mục được phân chia theo hình dạng cửa xả và quy mô dòng chảy. Khách hàng có thể lựa chọn model tròn, vuông, chữ nhật hoặc đặt thiết kế riêng khi cửa xả có kích thước lớn và chế độ vận hành phức tạp.

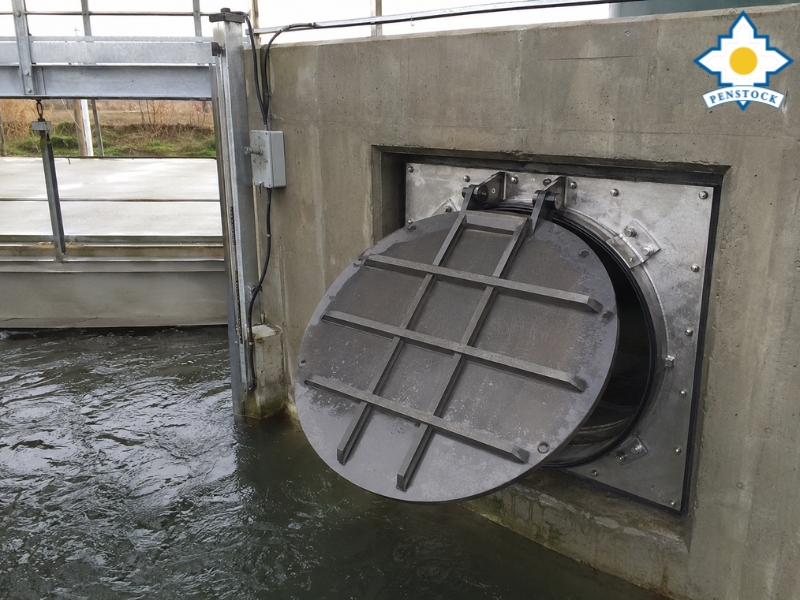

Van cửa lật tròn cửa xả trạm bơm

Van cửa lật tròn được sử dụng tại đầu ống xả có mặt cắt tròn. Sản phẩm có thể lắp trên tường bê tông, kết nối mặt bích hoặc liên kết theo cấu tạo đầu ống hiện hữu.

Thông tin cần xác định gồm:

• Đường kính trong và ngoài đường ống.
• Lưu lượng của từng tổ máy.
• Tổng lưu lượng khi nhiều bơm cùng chạy.
• Mực nước hạ lưu nhỏ nhất và lớn nhất.
• Kiểu mặt bích hoặc bề mặt lắp.
• Không gian mở cánh.
• Cột nước ngược khi bơm dừng.

Khách hàng có thể tham khảo các model trong danh mục van cửa lật lắp cống tròn và gửi thêm thông số trạm bơm để PENSTOCK kiểm tra khả năng mở cánh.

Van cửa lật vuông hoặc chữ nhật

Dòng sản phẩm này phù hợp với khoang xả, cống hộp hoặc cửa xả được tạo trực tiếp trên tường bê tông.

Van cửa lật vuông được thiết kế theo kích thước thông thủy W × H, thay vì lựa chọn theo đường kính. Kết cấu khung, cánh, gân tăng cứng và hệ neo được xác định theo tải nước và chiều chịu áp.

• Sản phẩm có thể gồm:
• Van cửa lật hình vuông.
• Van cửa lật hình chữ nhật.
• Van một cánh.
• Van lắp nổi trên tường.
• Van liên kết với khung chờ.
• Van thiết kế theo kích thước cửa xả hiện hữu.

Van cửa lật cửa xả lớn hoặc nhiều cánh

Khi cửa xả có chiều rộng lớn, một cánh riêng lẻ có thể nặng, khó mở khi chỉ một tổ máy vận hành hoặc tạo tải lớn lên bản lề.

PENSTOCK có thể xem xét phương án:

• Chia cửa thành nhiều khoang.
• Bố trí một cánh cho từng khoang.
• Tăng cường gân và khung chia.
• Thiết kế bản lề riêng cho từng cánh.
• Phân phối dòng chảy giữa các cửa.
• Bố trí không gian kiểm tra và vệ sinh.

Không áp dụng một giới hạn kích thước chung cho mọi dự án. Số lượng cánh phải được lựa chọn theo lưu lượng, tải nước, hình dạng khoang xả và trình tự vận hành bơm.

Bảng lựa chọn van theo cấu tạo trạm bơm

Mỗi trạm bơm có cách tổ chức đường xả khác nhau. Bảng dưới đây giúp xác định sơ bộ nhóm sản phẩm trước khi kiểm tra bản vẽ và số liệu thủy lực.

Gửi sơ đồ trạm bơm, lưu lượng từng tổ máy và kích thước cửa xả để PENSTOCK đề xuất cấu hình phù hợp.

Thông số chính của van cửa lật trạm bơm

Thông số van phải được xác định theo cửa xả và chế độ vận hành của trạm. Không nên sử dụng một cấu hình cánh, trục, gioăng hoặc bu lông cho tất cả các dự án.

Bên cạnh kích thước cửa, hai dữ liệu quan trọng nhất là lưu lượng nhỏ nhất khi một bơm chạy và tổng lưu lượng lớn nhất khi nhiều tổ máy cùng hoạt động.

Chọn van theo chế độ vận hành bơm

Van phải mở được trong các chế độ vận hành thực tế, không chỉ tại lưu lượng thiết kế lớn nhất. Vì vậy, PENSTOCK cần biết số lượng bơm, trình tự khởi động và cách các tuyến xả được kết nối.

Một bơm – một cửa xả

Mỗi tổ máy có một đường xả và một van riêng. Cấu hình này giúp phân tách dòng chảy, nhưng từng van phải mở được với lưu lượng của chính tổ máy tương ứng.

Cần xác định:

• Lưu lượng định mức của bơm.
• Lưu lượng thấp nhất khi vận hành.
• Đường kính hoặc kích thước cửa xả.
• Mực nước hạ lưu.
• Trạng thái khi bơm dừng.
• Khả năng tiếp cận từng van.

Nhiều bơm xả chung một khoang

Dòng nước từ nhiều tổ máy được đưa vào một khoang hoặc cửa xả chung. Khi đó, van phải làm việc trong nhiều mức lưu lượng.

Hệ thống cần được kiểm tra ở các trạng thái:

• Chỉ một bơm chạy.
• Nhiều bơm chạy đồng thời.
• Một bơm dừng trong khi các bơm khác tiếp tục hoạt động.
• Toàn bộ bơm dừng.
• Mực nước hạ lưu dâng cao.
• Dòng chảy phân bố không đều trong khoang.

Nếu một cánh lớn không mở ổn định khi chỉ một bơm chạy, có thể xem xét chia khoang hoặc sử dụng nhiều cánh.

Cửa xả tự do và cửa xả ngập

Ở cửa xả tự do, nước thoát ra môi trường có mực nước thấp hơn khẩu độ. Với cửa xả ngập, cánh chịu áp lực nước ở cả hai phía.

Trạng thái ngập ảnh hưởng đến:

• Chênh lệch cần thiết để mở van.
• Góc mở của cánh.
• Tổn thất dòng chảy.
• Lực đóng khi bơm dừng.
• Cột nước ngược tác động lên kết cấu.

Nguyên lý hoạt động tại cửa xả trạm bơm

Van cửa lật thông thường không cần motor hoặc nguồn điện. Cánh phản ứng trực tiếp với lực dòng nước do máy bơm tạo ra và áp lực nước phía hạ lưu.

Khi máy bơm khởi động:

1. Nước được đẩy về phía cửa xả.
2. Lực dòng nước tác động lên cánh.
3. Cánh quay quanh trục bản lề.
4. Tiết diện thoát nước tăng theo lực đẩy và chênh áp.

Khi máy bơm dừng:

1. Lực đẩy giảm.
2. Cánh hạ về vị trí đóng.
3. Nước hạ lưu ép cánh về phía khung.
4. Van hạn chế nước quay ngược về tuyến xả hoặc hố bơm.

Cánh không tự mở chỉ vì máy bơm đã chạy. Lực nước phải đủ thắng trọng lượng cánh, ma sát tại bản lề, lực bám gioăng, áp lực hạ lưu và vật cản tại cửa xả.

Các yếu tố quyết định lựa chọn van

Lựa chọn đúng van cần dựa trên dữ liệu vận hành toàn trạm thay vì chỉ căn cứ vào kích thước miệng cửa. Cùng một kích thước cửa nhưng chế độ bơm khác nhau có thể yêu cầu kết cấu cánh và bản lề khác nhau.

Các yếu tố cần kiểm tra gồm:

• Lưu lượng của từng tổ máy.
• Tổng lưu lượng lớn nhất.
• Số lượng bơm vận hành đồng thời.
• Trình tự khởi động và dừng bơm.
• Hình dạng, kích thước cửa xả.
• Cao trình tâm ống hoặc đáy cửa.
• Mực nước hạ lưu nhỏ nhất và lớn nhất.
• Cột nước ngược lớn nhất.
• Trạng thái cửa xả tự do hoặc ngập.
• Tần suất đóng mở.
• Khối lượng cánh.
• Vị trí tâm quay.
• Ma sát trục và bạc.
• Bùn, rác và vật trôi.
• Không gian bảo trì.

Đối với trạm bơm có tần suất đóng mở cao, cần đặc biệt quan tâm đến độ bền bản lề, khả năng va đập của cánh và điều kiện vệ sinh bề mặt làm kín.

Cấu tạo van cửa lật cửa xả

Một bộ van hoàn chỉnh gồm khung, cánh, gân tăng cứng, trục, bản lề, bạc, gioăng và hệ liên kết. Các bộ phận cần được thiết kế đồng bộ với tải nước và kết cấu cửa xả.

Khung van

Khung tạo khẩu độ, đỡ bản lề và truyền tải vào tường, mặt bích hoặc khung chờ. Bề mặt tiếp xúc gioăng cần có độ phẳng phù hợp.

Cánh van

Cánh chịu trực tiếp lực dòng nước và cột nước ngược. Hệ gân được bố trí theo kích thước, hình dạng cửa, vị trí bản lề và giới hạn biến dạng.

Trục, bản lề và bạc

Cụm bản lề quyết định mô-men mở, khả năng tự đóng và độ ổn định của chuyển động. Chi tiết cần có khả năng chống ăn mòn và thuận lợi cho việc kiểm tra, thay thế.

Gioăng làm kín

Gioăng giúp hạn chế dòng chảy ngược khi cánh đóng. Vật liệu được lựa chọn theo loại nước, nhiệt độ, cột nước và tần suất vận hành.

Van không nên được mô tả là kín tuyệt đối trong mọi điều kiện. Rác, bùn, sai số lắp đặt hoặc gioăng bị mòn đều có thể ảnh hưởng đến khả năng làm kín.

Các phương án lắp đặt

Phương án liên kết ảnh hưởng đến cấu tạo khung và phạm vi thi công. PENSTOCK có thể triển khai theo bản vẽ mới hoặc khảo sát cửa xả hiện hữu.

Lắp trên tường bê tông

Khung van được neo trực tiếp quanh cửa xả. Cần kiểm tra độ phẳng, vị trí cốt thép, khoảng cách neo đến mép bê tông và không gian mở cánh.

Lắp mặt bích đầu ống

Phù hợp với tuyến xả tròn đã có mặt bích. Cần xác nhận đường kính, tiêu chuẩn mặt bích, vòng tâm bu lông và khả năng chịu tải của đầu ống.

Lắp vào khung chờ

Van liên kết với bản mã hoặc khung thép đã đặt sẵn trong kết cấu. Shop drawing phải được phối hợp trước khi thi công phần bê tông.

Lắp cải tạo trạm bơm đang vận hành

Cần khảo sát kích thước thực tế, tình trạng đầu xả, biến dạng bê tông, vị trí đường ống và phương án cô lập nước trong quá trình lắp đặt.

Ứng dụng của van cửa lật cửa xả trạm bơm

Sản phẩm được sử dụng tại các trạm cần xả nước theo một chiều và hạn chế nước hạ lưu quay lại khi tổ máy dừng.

Các ứng dụng gồm:

• Trạm bơm thoát nước đô thị.
• Trạm bơm chống ngập.
• Trạm bơm nước mưa.
• Trạm bơm tiêu.
• Trạm bơm nước thải.
• Trạm bơm khu công nghiệp.
• Trạm bơm hồ điều hòa.
• Trạm bơm xả ra sông, hồ hoặc kênh.
• Hệ thống bơm có cửa xả hở.

Với đường xả kín có áp, cần đánh giá thêm van một chiều đường ống và các thiết bị bảo vệ khác. Van cửa lật tại cửa xả hở không mặc nhiên thay thế mọi loại van một chiều.

Thông tin cần cung cấp để báo giá

Báo giá phụ thuộc vào cấu tạo trạm, lưu lượng, kích thước cửa, cột nước và phạm vi lắp đặt. Khách hàng cần gửi đủ dữ liệu để PENSTOCK lựa chọn model hoặc thiết kế riêng.

Thông tin cần có:

1. Loại trạm bơm và nhiệm vụ vận hành.
2. Số lượng tổ máy.
3. Lưu lượng của từng bơm.
4. Tổng lưu lượng lớn nhất.
5. Trình tự khởi động và dừng bơm.
6. Hình dạng cửa xả.
7. Đường kính hoặc kích thước W × H.
8. Cao trình cửa xả.
9. Mực nước phía trong và hạ lưu.
10. Cột nước ngược lớn nhất.
11. Trạng thái xả tự do hoặc ngập.
12. Kiểu liên kết.
13. Loại nước và mức độ ăn mòn.
14. Lượng bùn, rác và vật trôi.
15. Không gian mở cánh.
16. Vật liệu yêu cầu.
17. Số lượng van.
18. Bản vẽ và hình ảnh hiện trạng.

PENSTOCK – Đơn vị tư vấn, sản xuất và lắp đặt van cửa lật

PENSTOCK tư vấn, thiết kế, sản xuất và thi công lắp đặt van cửa lật cho trạm bơm, công trình thoát nước và hệ thống xử lý nước. Sản phẩm được thiết kế theo dữ liệu máy bơm, cửa xả và hiện trạng của từng dự án.

Với hơn 10 năm kinh nghiệm, chúng tôi đã triển khai nhiều hạng mục cơ khí thủy công cho công trình dân dụng và công nghiệp. Các đối tác, khách hàng được doanh nghiệp ghi nhận gồm Vingroup, Sun Group, FLC Group và Vietcombank.

Một số công trình, đơn vị tiêu biểu PENSTOCK đã triển khai hoặc cung cấp sản phẩm gồm:

• Khu đô thị Nam Thăng Long.
• Công ty Kỹ thuật SEEN.
• Cụm công nghiệp Jutech.
• Licogi 18.
• Nhà máy Jotun Vietnam Green Field.

Bên cạnh van cửa lật, PENSTOCK còn cung cấp thiết bị xử lý nước, thiết bị cơ khí môi trường, van cửa phai, cửa chống ngập và máy vớt rác. Sản phẩm được thiết kế theo từng dự án nhằm bảo đảm khả năng lắp đặt và vận hành phù hợp với công trình.

Phạm vi triển khai van cửa lật trạm bơm có thể gồm:

• Tiếp nhận thông số bơm và cửa xả.
• Khảo sát hiện trạng.
• Lựa chọn van tròn, vuông hoặc chữ nhật.
• Thiết kế một cánh hoặc nhiều cánh.
• Thiết kế khung, gân, trục và bản lề.
• Lựa chọn vật liệu, gioăng và hệ bảo vệ.
• Lập bản vẽ shop drawing.
• Gia công, tổ hợp và lắp thử.
• Kiểm tra kích thước và chuyển động cánh.
• Vận chuyển, lắp đặt và căn chỉnh.
• Chạy thử theo từng chế độ bơm.
• Bàn giao và hướng dẫn bảo trì.

Với phương châm “Chính xác – Bền bỉ – Đồng hành”, PENSTOCK hướng tới vai trò đối tác kỹ thuật cho các công trình cấp thoát nước, xử lý nước thải và khu công nghiệp trên toàn quốc.

Gửi thông số từng tổ máy, kích thước cửa xả, mực nước hạ lưu và bản vẽ trạm bơm để PENSTOCK đề xuất van cửa lật phù hợp.
