Van Cửa Phai Đập Thủy Điện – Thiết Kế Theo Vị Trí Lắp Và Nhiệm Vụ Vận Hành

PENSTOCK thiết kế, chế tạo và lắp đặt van cửa phai đập thủy điện theo khẩu độ, cột nước, chiều chịu áp, nhiệm vụ vận hành và kết cấu công trình. Danh mục gồm cửa phai công trình thu, cửa phai đập dâng và các loại cửa van sử dụng trong hệ thống thủy điện. Tùy vị trí lắp đặt, cửa van có thể thực hiện nhiệm vụ lấy nước, giữ nước, điều tiết lưu lượng, xả nước hoặc cô lập tuyến dẫn để kiểm tra và bảo trì. Cơ cấu đóng mở được lựa chọn theo tải trọng và quy trình vận hành, gồm máy nâng hạ bằng điện, hệ tời hoặc xi lanh thủy lực. Mỗi cửa van được thiết kế theo hồ sơ cụ thể của dự án. PENSTOCK không sử dụng một kích thước, vật liệu hay cơ cấu nâng hạ cố định cho toàn bộ công trình đập và thủy điện.

Các dòng van cửa phai đập thủy điện tại PENSTOCK

Khách hàng có thể xác định sơ bộ nhóm sản phẩm trước khi gửi bản vẽ, thông số thủy lực và yêu cầu vận hành để PENSTOCK kiểm tra phương án.

Van cửa phai công trình thu

Van cửa phai công trình thu được lắp tại cửa lấy nước từ hồ, sông, suối hoặc kênh vào tuyến dẫn. Thiết bị kiểm soát lượng nước đi vào hệ thống và hỗ trợ cô lập dòng nước khi cần kiểm tra, sửa chữa thiết bị phía sau.

Cửa công trình thu có thể đảm nhiệm:

• Đóng hoặc mở tuyến lấy nước.
• Điều chỉnh lượng nước vào tuyến dẫn.
• Cô lập đường ống, kênh hoặc thiết bị.
• Phối hợp với lưới chắn rác và máy làm sạch.
• Đóng cửa khi hệ thống xuất hiện sự cố.
• Kết nối với tủ điều khiển trung tâm.

Kết cấu cửa được lựa chọn theo khẩu độ, chiều chịu áp, cột nước, kiểu khe bê tông và khoảng không gian bố trí máy nâng hạ. Với cửa có chiều rộng lớn, hệ nâng hai điểm cần được tính toán và đồng bộ để hạn chế tình trạng nghiêng hoặc kẹt cánh.

Van cửa phai đập dâng

Van cửa phai đập dâng được sử dụng tại đập điều tiết, cửa xả hoặc vị trí cần duy trì cao trình nước phía thượng lưu. Độ mở cửa có thể thay đổi theo mực nước, lưu lượng hoặc lịch vận hành của công trình.

Tùy nhiệm vụ, cửa có thể dùng để:

• Giữ cao trình nước trước đập.
• Điều tiết lưu lượng qua cửa.
• Xả nước khi mực nước vượt ngưỡng.
• Hạ thấp mực nước phục vụ bảo trì.
• Phối hợp vận hành giữa nhiều khoang.
• Nhận lệnh tại chỗ hoặc từ trung tâm.

Cửa đập dâng không mặc định chỉ sử dụng một kiểu cánh. Phương án có thể là cửa trượt đứng, cửa cánh cung hoặc kết cấu khác phù hợp với điều kiện thủy lực và không gian công trình.

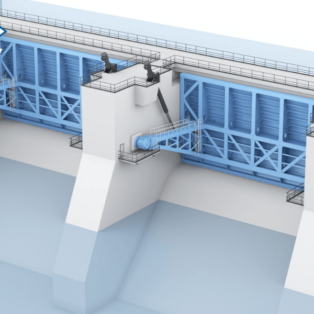

Van cửa phai thủy điện

Van cửa phai thủy điện được thiết kế cho các vị trí thuộc hệ thống nhà máy như cửa nhận nước, tuyến dẫn, cửa cô lập thiết bị hoặc cửa điều tiết dòng nước.

Nhiệm vụ cụ thể có thể gồm:

• Kiểm soát nước vào tuyến năng lượng.
• Cô lập đường dẫn khi kiểm tra thiết bị.
• Đóng cửa theo quy trình dừng tổ máy.
• Phối hợp với trạng thái của tổ máy.
• Đóng khẩn cấp khi nhận tín hiệu sự cố.
• Gửi trạng thái cửa về PLC, HMI hoặc SCADA.

Đối với cửa có yêu cầu đóng khẩn cấp, logic điều khiển, tốc độ đóng và trạng thái an toàn phải được xác định riêng trong hồ sơ kỹ thuật. Không nên áp dụng chung một trình tự đóng cho tất cả hệ thống.

Bảng lựa chọn nhanh cửa van theo công trình

Bảng dưới đây giúp xác định nhóm sản phẩm theo vị trí và nhiệm vụ vận hành. Phương án cuối cùng cần được kiểm tra bằng bản vẽ, mực nước, tải tác động và yêu cầu điều khiển của dự án.

Lựa chọn cửa van theo vị trí lắp đặt

Trong cùng một công trình thủy điện có thể sử dụng nhiều loại cửa van khác nhau. Mỗi vị trí chịu điều kiện áp lực, tần suất vận hành và yêu cầu an toàn riêng nên cần được lựa chọn độc lập.

Cửa tại công trình lấy nước

Cửa nhận nước phải phù hợp với khẩu độ tuyến dẫn, cột nước và không gian lắp máy nâng hạ. Hệ thống cũng cần được xem xét cùng song chắn rác, thiết bị làm sạch và đường tiếp cận bảo trì.

Các dữ liệu quan trọng gồm:

• Mực nước vận hành bình thường.
• Mực nước lớn nhất và nhỏ nhất.
• Chiều dòng chảy.
• Chế độ đóng cửa.
• Khả năng xuất hiện rác hoặc vật trôi.
• Yêu cầu cô lập tuyến nước.

Cửa tại đập dâng và cửa xả

Tại đập dâng, cửa thường phải làm việc ở nhiều độ mở để duy trì cao trình hoặc điều tiết lưu lượng. Cần xác định rõ cửa vận hành thường xuyên hay chủ yếu ở trạng thái đóng hoàn toàn và mở hoàn toàn.

Với hệ nhiều khoang, phương án còn phải làm rõ:

• Cửa mở đồng thời hay tuần tự.
• Phân chia lưu lượng giữa các khoang.
• Cửa ưu tiên vận hành.
• Cửa dự phòng khi bảo trì.
• Logic khi một cửa gặp lỗi.
• Yêu cầu điều khiển tập trung.

Cửa cô lập phục vụ bảo trì

Cửa cô lập hoặc cửa sửa chữa được sử dụng để ngăn nước trước khi kiểm tra cửa chính, tuyến dẫn hoặc thiết bị phía sau.

Loại cửa này có thể không vận hành thường xuyên nhưng vẫn phải đáp ứng yêu cầu lắp đặt, tháo dỡ, làm kín và bảo quản trong thời gian dài. Cần xác định thiết bị nâng và vị trí lưu giữ cửa khi không sử dụng.

Cửa tại khu vực nhà máy

Cửa tại nhà máy thủy điện có thể phải liên động với tổ máy, van chính, hệ thống cảnh báo hoặc nguồn điện dự phòng. Logic vận hành phải xác định rõ điều kiện cho phép mở, đóng và đóng khẩn cấp.

Lựa chọn theo kết cấu cánh van

Kết cấu cánh ảnh hưởng trực tiếp đến tải trọng, không gian bố trí và cơ cấu đóng mở. PENSTOCK lựa chọn loại cửa sau khi xác định vị trí, khẩu độ và nhiệm vụ vận hành.

Cửa phai trượt đứng

Cửa di chuyển lên xuống theo ray dẫn hướng hoặc bề mặt trượt. Cánh có thể được nâng bằng một điểm hoặc hai điểm tùy chiều rộng, tải trọng và yêu cầu ổn định.

Cấu hình thường gồm:

• Khung hoặc khe cửa.
• Cánh van và hệ gân gia cường.
• Ray hoặc bề mặt dẫn hướng.
• Gioăng làm kín.
• Điểm liên kết với cơ cấu nâng.
• Công tắc hành trình và cảm biến vị trí.

Cửa trượt đứng phù hợp với nhiều vị trí công trình thu, cửa cô lập và tuyến dẫn.

Cửa van cánh cung

Cửa cánh cung quay quanh hệ trục hoặc gối đỡ. Mặt cánh dạng cong truyền tải thủy lực về tay càng và kết cấu đỡ.

Loại cửa này được xem xét tại vị trí cần điều tiết lưu lượng theo góc mở và có đủ không gian bố trí hệ tay càng, trục quay và cơ cấu truyền động.

Các hạng mục cần kiểm tra gồm:

• Tải tác động lên mặt cánh.
• Mô-men tại từng góc mở.
• Kết cấu tay càng.
• Gối đỡ và trục quay.
• Cơ cấu làm kín.
• Hệ tời hoặc xi lanh thủy lực.

Cửa van nhiều phần

Với một số công trình, cửa có thể được chia thành nhiều phần để thuận lợi cho vận chuyển, lắp đặt hoặc tổ chức các chế độ điều tiết khác nhau.

Trình tự vận hành giữa các phần cửa phải được làm rõ ngay từ giai đoạn thiết kế để tránh xung đột cơ khí hoặc phân bố tải không phù hợp.

Cơ cấu đóng mở cửa van thủy điện

Cơ cấu vận hành được lựa chọn theo tải nâng, hành trình, tốc độ đóng mở, tần suất vận hành và không gian lắp đặt. Mỗi phương án có chuỗi truyền lực riêng, không nên mô tả chung thành một cơ cấu.

Máy nâng hạ bằng điện

Motor truyền động qua hộp giảm tốc đến trục vít, tang cáp hoặc cơ cấu nâng phù hợp. Hệ thống có thể tích hợp công tắc hành trình, encoder, giám sát tải và tủ điều khiển.

Phương án này phù hợp với:

• Cửa vận hành thường xuyên.
• Cửa cần điều khiển tại chỗ và từ xa.
• Hệ thống cần phản hồi vị trí.
• Công trình có nguồn điện ổn định.

Cơ cấu tời và cáp

Tời tạo lực nâng thông qua tang cuốn, cáp và hệ puly. Với cửa nâng hai điểm, hai bên cần được đồng bộ để hạn chế lệch cánh.

Cần kiểm tra tình trạng cáp, tang, phanh, puly và hành trình trong quá trình vận hành.

Xi lanh thủy lực

Xi lanh tác động trực tiếp hoặc thông qua cơ cấu liên kết để dịch chuyển cửa. Hệ thống gồm xi lanh, trạm nguồn, đường ống, van điều khiển và thiết bị giám sát.

Phương án thủy lực được lựa chọn theo lực yêu cầu, hành trình, không gian bố trí và chế độ vận hành. Xi lanh thủy lực không truyền lực qua trục vít như máy nâng hạ trục vít.

Hệ nâng một điểm và hai điểm

Cửa hẹp hoặc tải phù hợp có thể sử dụng một điểm nâng. Cửa rộng thường cần hai điểm nâng để phân bố lực và giữ cánh ổn định.

Với hệ hai điểm, cần có giải pháp đồng bộ cơ khí hoặc giám sát vị trí hai bên. Khi chênh lệch vượt giới hạn thiết kế, hệ thống phải dừng và phát cảnh báo.

Cấu hình kỹ thuật theo từng dự án

Van cửa phai đập cấu hình cần được xác định sau khi PENSTOCK tiếp nhận hồ sơ thủy lực, kết cấu và vận hành.

Các hạng mục cần lựa chọn gồm:

• Kích thước khẩu độ.
• Cao trình đáy và đỉnh cửa.
• Cột nước thiết kế.
• Chiều chịu áp.
• Vật liệu khung và cánh.
• Chiều dày tấm và gân gia cường.
• Ray, bánh xe hoặc bề mặt trượt.
• Gioăng làm kín.
• Trục, gối đỡ và liên kết.
• Cơ cấu nâng hạ.
• Tốc độ đóng mở.
• Hệ sơn và xử lý bề mặt.
• Công tắc hành trình.
• Encoder hoặc bộ đo độ mở.
• Cảm biến tải.
• Tủ điều khiển.
• Kết nối PLC, HMI hoặc SCADA.

Vật liệu được lựa chọn theo môi trường nước, tải trọng, điều kiện ăn mòn và yêu cầu của hồ sơ dự án. Không nên mặc định toàn bộ cửa van đều sử dụng cùng một loại thép, inox hoặc hệ sơn.

Hệ thống điều khiển cửa van

Hệ thống điều khiển giúp vận hành cửa tại hiện trường hoặc từ trung tâm, đồng thời giám sát hành trình, trạng thái motor và các lỗi cơ khí.

Cấu hình có thể gồm:

• Nút Mở – Đóng – Dừng.
• Emergency Stop.
• Manual/Auto.
• Local/Remote.
• Công tắc hành trình mở hết và đóng hết.
• Phản hồi phần trăm độ mở.
• Giám sát quá tải motor.
• Cảnh báo lệch hai điểm nâng.
• Điều khiển từ PLC trung tâm.
• Hiển thị trên HMI hoặc SCADA.
• Liên động với tổ máy hoặc thiết bị khác.

Đối với cửa có chức năng đóng khẩn cấp, nguồn điều khiển, trình tự đóng, tín hiệu xác nhận và trạng thái khi mất điện phải được quy định rõ trong triết lý vận hành.

Penstock – Đơn vị tư vấn, thi công lắp đặt van cửa phai chuyên nghiệp, uy tín

Penstock tự hào là đơn vị tư vấn, thiết kế, sản xuất và thi công lắp đặt van cửa phai hàng đầu, mang đến giải pháp bảo vệ hiệu quả cho nhiều công trình dân dụng lẫn công nghiệp. Với đội ngũ kỹ thuật viên giàu kinh nghiệm, công nghệ sản xuất tiên tiến cùng cam kết chất lượng, chúng tôi đảm bảo cung cấp sản phẩm đạt chuẩn và đáp ứng yêu cầu của nhiều các công trình khác nhau.

Với hơn 10 năm kinh nghiệm, chúng tôi đã triển khai nhiều dự án lớn, được tin dùng bởi các đối tác uy tín như Vingroup, Sungroup, FLC Group, Vietcombank .Penstock đã khẳng định trình độ chuyên môn lẫn uy tín đơn vị qua nhiều dự án nổi bật:

- Một số công trình tiêu biểu có thể kể đến như: lắp đặt van cửa phai tại Khu Đô Thị Nam Thăng Long, Công Ty Kỹ Thuật Seen, Cụm Công Nghiệp Jutech, Licogi 18, Nhà Máy Jotun Vietnam Green Field,…

- Thi công cửa chống ngập tầng hầm cho CÔNG TY TNHH XÂY DỰNG DÂN DỤNG OLYMPIA: Đáp ứng tiêu chuẩn kỹ thuật cao, đảm bảo an toàn tuyệt đối cho hệ thống tầng hầm trước tình trạng ngập lụt.

- Cung cấp, lắp đặt, chế tạo cửa chống ngập cho CÔNG TY TNHH AUTO SYSTEM VIỆT NAM: Sản phẩm được thiết kế riêng theo yêu cầu, tối ưu hiệu suất chống nước và độ bền cao.

Chúng tôi cung cấp đa dạng giải pháp: từ thiết bị xử lý nước, thiết bị cơ khí môi trường, van cửa phai, van cửa lật, máy vớt rác,... Mỗi sản phẩm của Penstock đều được thiết kế tùy chỉnh theo từng dự án, đảm bảo tối ưu hiệu suất vận hành và độ tương thích cao với hiện trạng công trình. Với phương châm “Chính xác – Bền bỉ – Đồng hành”, Penstock không chỉ là nhà cung cấp mà còn là đối tác kỹ thuật tin cậy của hàng trăm công trình cấp – thoát nước, xử lý nước thải và các khu công nghiệp trên toàn quốc.

-------------------------------
