Van Cửa Phai Lắp Trên Tường – Danh Mục Theo Kích Thước Và Ứng Dụng

Van cửa phai lắp trên tường là nhóm cửa van được bố trí tại mặt tường hoặc kết cấu bê tông để đóng, mở, cô lập và kiểm soát dòng nước qua lỗ thông, cửa xả hoặc đường dẫn. Sản phẩm được lựa chọn theo kích thước khẩu độ, mực nước, chiều áp lực, môi trường làm việc và phương thức vận hành của từng công trình. PENSTOCK cung cấp các sản phẩm gồm các dòng van lắp trong bể nước sạch, bể nước thải, hố ga, cửa xả và trạm bơm nước sâu. Tùy model, van có thể được liên kết với tường bằng bu lông nở, bu lông hóa chất hoặc phương án neo kết cấu theo bản vẽ thiết kế.

Van cửa phai lắp trên tường là gì?

Van cửa phai lắp trên tường là loại cửa van có khung được cố định vào bề mặt hoặc kết cấu tường bê tông. Cánh van chuyển động theo phương thẳng đứng trong hệ dẫn hướng để thay đổi diện tích thông nước.

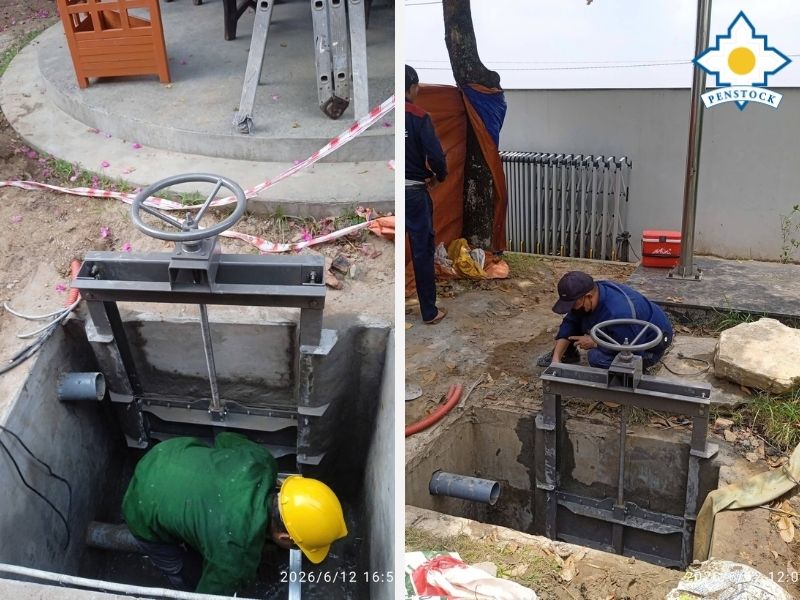

[caption id="attachment_8834" align="aligncenter" width="800"] Van cửa phai lắp trên tường[/caption]

Khi cánh van hạ xuống, gioăng được ép vào bề mặt làm kín nhằm hạn chế nước chảy qua cửa. Khi cánh được nâng lên, dòng nước được phép lưu thông qua khẩu độ.

Thiết bị có thể thực hiện các nhiệm vụ:

• Đóng ngắt dòng nước.
• Cô lập từng khoang bể.
• Kiểm soát cửa vào và cửa ra.
• Ngăn nước chảy ngược.
• Điều tiết lưu lượng.
• Hỗ trợ bảo trì trạm bơm và thiết bị công nghệ.
• Kết nối với hệ thống điều khiển tự động.

Penstock hiện cung cấp các các sản phẩm thuộc nhóm lắp bể nước sạch, nước thải, hố ga, cửa xả và trạm bơm nước sâu.

Các dòng van cửa phai lắp trên tường

Danh mục được phân chia theo vị trí sử dụng và kết cấu sản phẩm. Mỗi dòng có cách dẫn hướng, phương pháp liên kết và phạm vi ứng dụng riêng, vì vậy không nên lựa chọn chỉ dựa trên kích thước W × H.

[caption id="attachment_8831" align="aligncenter" width="800"] gia công Van cửa phai lắp trên tường[/caption]

Van cửa phai PCP_D_T lắp bể nước sạch, nước thải

PCP_D_T là dòng van cửa phai lắp trên tường, sử dụng thanh trượt bằng nhựa POM. Khung van được liên kết với bê tông bằng bu lông nở hoặc bu lông hóa chất.

Dòng sản phẩm phù hợp với:

• Bể chứa nước.
• Bể nước sạch.
• Bể xử lý nước thải.
• Khoang phân phối nước.
• Cửa vào hoặc cửa ra của bể.
• Công trình cần đóng ngắt từng tuyến nước.

Các model PCP_D_T trên website được phân loại theo kích thước khẩu độ. Khách hàng cần kiểm tra thêm cột nước, chiều chịu áp, chiều dài trục và cơ cấu vận hành trước khi chốt model.

Van cửa phai PCP_P_T lắp trong hố ga

PCP_P_T là dòng van lắp trên tường trong hố ga, trong đó khung van đồng thời làm nhiệm vụ dẫn hướng cho cánh. Van được liên kết với bê tông bằng bu lông nở hoặc bu lông hóa chất thông qua các tai bắt trên khung.

Dòng PCP_P_T thường được xem xét cho:

• Hố ga thoát nước.
• Hố thu nước.
• Cửa xả trong hệ thống thoát nước.
• Tuyến cống có không gian lắp đặt giới hạn.
• Công trình cần thao tác từ cao độ sàn phía trên.

Khi lựa chọn van lắp trong hố ga, cần kiểm tra khoảng cách từ tâm cửa đến sàn thao tác để xác định chiều dài trục và vị trí đặt máy nâng hạ.

Van cửa phai PCP_H_T lắp tại cửa xả

PCP_H_T là nhóm van lắp trên tường được PENSTOCK phân loại cho ứng dụng cửa xả. Các sản phẩm trong nhóm hiện được tổ chức theo kích thước khẩu độ và model riêng.

Nhóm này có thể được sử dụng tại:

• Cửa xả hồ điều hòa.
• Cửa xả kênh và mương.
• Điểm thoát nước.
• Cống ngăn triều.
• Hệ thống tiêu thoát nước.
• Công trình cần kiểm soát nước chảy ngược.

Số mặt kín, kiểu gioăng và phương án liên kết cần xác nhận theo từng model và bản vẽ công trình, không sử dụng mặc định thông số của PCP_D_T cho dòng PCP_H_T.

Van cửa phai PCP_H_B cho trạm bơm nước sâu

PCP_H_B được phân loại cho các vị trí trong trạm bơm nước sâu và các hố bơm có khẩu độ lớn. Thiết bị phục vụ đóng kín từng khoang, cô lập tuyến nước và hỗ trợ công tác vận hành, bảo trì.

Ứng dụng gồm:

• Khoang hút trạm bơm.
• Khoang xả trạm bơm.
• Hố bơm nước sâu.
• Trạm bơm chống ngập.
• Cửa nước có kích thước lớn.
• Vị trí cần cô lập thiết bị để bảo trì.

Với nhóm cửa kích thước lớn, kết cấu khung, hệ dầm, phương án neo và cơ cấu nâng hạ phải được tính toán theo tải trọng thực tế.

Cấu tạo van cửa phai lắp trên tường

Cấu tạo sản phẩm thay đổi theo model, kích thước, cột nước và vị trí sử dụng. Tuy nhiên, một bộ van cửa phai lắp trên tường thường gồm các thành phần chính sau.

[caption id="attachment_8832" align="aligncenter" width="800"] Lắp đặt Van cửa phai lắp trên tường[/caption]

Khung van

Khung là bộ phận được cố định vào tường hoặc kết cấu bê tông, đồng thời giữ cánh van chuyển động đúng hướng. Hình dạng khung và vị trí tai bắt phụ thuộc vào dòng sản phẩm.

Cánh van

Cánh van trực tiếp ngăn dòng nước và chịu chênh lệch áp lực giữa hai phía. Cánh có thể được gia cường bằng hệ dầm để hạn chế biến dạng trong quá trình vận hành.

Gioăng làm kín

Gioăng được bố trí tại các mặt cần làm kín giữa cánh và khung. Kiểu gioăng, số mặt kín và chiều ép gioăng cần phù hợp với model và chiều áp lực nước.

Nhiều sản phẩm lắp tường sử dụng gioăng cao su EPDM, nhưng cấu hình cụ thể cần kiểm tra theo hồ sơ từng dòng. Catalogue PENSTOCK cũng thể hiện EPDM là lựa chọn gioăng cho dòng van lắp trên tường trong phạm vi tài liệu.

Trục vít và đai ốc

Trục vít truyền lực từ tay quay hoặc máy nâng hạ đến cánh van. Chiều dài, đường kính và kết cấu dẫn hướng trục được xác định theo hành trình và cao độ thao tác.

Thanh trượt hoặc ray dẫn hướng

Bộ phận dẫn hướng giữ cánh chuyển động ổn định, hạn chế nghiêng và lệch. PCP_D_T sử dụng thanh trượt POM, trong khi PCP_P_T sử dụng kết cấu khung làm bề mặt dẫn hướng.

Cơ cấu nâng hạ

Cơ cấu nâng tạo lực để mở, đóng hoặc giữ cánh van tại vị trí yêu cầu. Phương án có thể là tay quay trực tiếp, máy nâng hạ bằng tay hoặc máy nâng hạ điều khiển điện.

Phương pháp lắp van cửa phai lên tường bê tông

Phương án lắp đặt ảnh hưởng trực tiếp đến độ ổn định của khung và khả năng làm kín. Trước khi chế tạo cần xác định rõ van được ốp trực tiếp lên mặt tường hay liên kết vào kết cấu chờ.

Lắp bằng bu lông nở hoặc bu lông hóa chất

Phương án này được sử dụng cho các model có khung ốp trực tiếp lên bề mặt bê tông, như các dòng PCP_D_T và PCP_P_T được PENSTOCK công bố.

Quá trình lắp cần kiểm tra:

• Kích thước lỗ thông.
• Độ phẳng của mặt tường.
• Vị trí và khoảng cách lỗ neo.
• Khả năng chịu lực của bê tông.
• Vật liệu bu lông.
• Lớp làm kín giữa khung và tường.
• Độ thẳng đứng của trục nâng.

Không nên sử dụng lực siết bu lông để ép một khung bị cong hoặc bù cho mặt tường không phẳng.

Liên kết vào kết cấu chờ

Với cửa kích thước lớn hoặc công trình có khe chờ, phương án liên kết có thể được thiết kế riêng bằng bản mã, thép neo, cấy thép hoặc kết cấu đổ bù.

Phương pháp cụ thể phải được thể hiện trên bản vẽ lắp đặt. Không mặc định mọi sản phẩm lắp trên tường đều sử dụng cùng một loại bu lông hoặc cùng một trình tự thi công.

Vật liệu chế tạo van cửa phai

Vật liệu cần được lựa chọn theo môi trường lưu chất, mức độ ăn mòn, tải trọng và yêu cầu tuổi thọ của dự án. Danh mục PENSTOCK hiện công bố các lựa chọn phổ biến gồm inox và thép được xử lý bề mặt.

Các phương án có thể gồm:

• Inox SUS 304.
• Inox SUS 316.
• Thép SS400 sơn epoxy.
• Thép SS400 mạ kẽm.
• Gioăng cao su EPDM.
• Thanh trượt POM với model phù hợp.

Catalogue van lắp trên tường của PENSTOCK thể hiện các lựa chọn inox 304, inox 316, thép sơn epoxy hoặc thép mạ kẽm; phương thức vận hành bằng tay hoặc bằng điện tùy mục đích và kích thước sử dụng.

Không nên lựa chọn vật liệu chỉ dựa trên tên gọi “nước sạch” hoặc “nước thải”. Cần kiểm tra thành phần lưu chất, độ pH, chất rắn, hóa chất và điều kiện ngoài trời của từng dự án.

Phương thức vận hành van cửa phai

Cơ cấu vận hành được lựa chọn theo kích thước cửa, tải nâng, tần suất đóng mở và vị trí thao tác. Cùng một dòng van có thể được cấu hình khác nhau tùy yêu cầu công trình.

Tay quay trực tiếp

Phù hợp với cửa nhỏ, tải nâng thấp và vị trí thao tác thuận tiện. Người vận hành quay trực tiếp để nâng hoặc hạ cánh van.

Máy nâng hạ vận hành bằng tay

Phương án này sử dụng hộp giảm tốc để giảm lực thao tác. Thiết bị phù hợp khi cửa có tải lớn hơn hoặc cần vận hành từ cao độ sàn.

Máy nâng hạ điều khiển điện

Motor điện truyền lực qua hộp giảm tốc và trục vít để đóng mở cửa. Hệ thống có thể tích hợp:

• Tủ điều khiển tại chỗ.
• Nút Mở – Đóng – Dừng.
• Chế độ Local/Remote.
• Công tắc hành trình.
• Encoder hiển thị độ mở.
• Bảo vệ quá tải.
• Kết nối PLC hoặc SCADA.

Với cửa vận hành điện, motor và tủ điều khiển cần được lựa chọn đồng bộ với tải nâng, hành trình và điều kiện lắp đặt.

Ứng dụng của van cửa phai lắp trên tường

Nhờ khả năng lắp trực tiếp tại lỗ thông hoặc cửa xả, nhóm sản phẩm này được sử dụng trong nhiều hệ thống cấp nước, thoát nước và xử lý nước.

Các ứng dụng phổ biến gồm:

• Bể nước sạch.
• Bể xử lý nước thải.
• Bể điều hòa.
• Hố ga thoát nước.
• Hồ điều hòa.
• Cửa xả.
• Cống ngăn triều.
• Trạm bơm tiêu úng.
• Trạm bơm chống ngập.
• Nhà máy xử lý nước.
• Khu công nghiệp.
• Công trình thủy lợi.

Việc lựa chọn dòng PCP_D_T, PCP_P_T, PCP_H_T hay PCP_H_B phải căn cứ vào vị trí lắp, kích thước khẩu độ và kết cấu công trình, không chỉ dựa trên tên ứng dụng.

Cách lựa chọn van cửa phai lắp trên tường

Để van vận hành ổn định và phù hợp với hiện trạng, cần đánh giá đồng thời phần cơ khí, thủy lực và phương án lắp đặt.

[caption id="attachment_8830" align="aligncenter" width="800"] Các dòng van cửa phai lắp trên tường[/caption]

Các tiêu chí quan trọng gồm:

1. Kích thước thông thủy W × H.
2. Hình dạng lỗ thông.
3. Mực nước lớn nhất ở hai phía.
4. Chiều tác dụng của áp lực nước.
5. Yêu cầu làm kín.
6. Vật liệu khung và cánh.
7. Loại gioăng.
8. Phương pháp liên kết với tường.
9. Cao độ sàn thao tác.
10. Hành trình nâng cánh.
11. Vận hành bằng tay hay bằng điện.
12. Tần suất đóng mở.
13. Điều kiện ăn mòn.
14. Phạm vi vận chuyển và lắp đặt.

Với công trình cải tạo, cần khảo sát thực tế độ phẳng của tường, kích thước lỗ mở và khả năng bố trí trục trước khi chốt bản vẽ chế tạo.

Dữ liệu cần cung cấp để tư vấn và thiết kế

Thông tin đầu vào càng đầy đủ thì việc lựa chọn model, vật liệu và cơ cấu nâng hạ càng chính xác. Hồ sơ nên bao gồm cả dữ liệu thủy lực và bản vẽ kết cấu tại vị trí lắp.

Khách hàng nên cung cấp:

• Bản vẽ mặt bằng và mặt cắt.
• Kích thước lỗ thông W × H.
• Mực nước thượng lưu và hạ lưu.
• Chiều áp lực nước.
• Loại nước hoặc lưu chất.
• Vật liệu yêu cầu.
• Vị trí đặt máy nâng.
• Khoảng cách đến sàn thao tác.
• Vận hành tay hay điện.
• Số lượng cửa.
• Yêu cầu điều khiển tại chỗ hoặc từ xa.
• Phạm vi cung cấp và lắp đặt.

Khi hồ sơ chưa đầy đủ, cần khảo sát vị trí lắp trước khi phát hành bản vẽ chế tạo.

Các yếu tố ảnh hưởng đến báo giá van cửa phai

Van cửa phai lắp trên tường thường được lựa chọn hoặc thiết kế theo điều kiện cụ thể của dự án. Vì vậy, giá không chỉ phụ thuộc vào chiều rộng và chiều cao cửa.

Các yếu tố ảnh hưởng gồm:

• Kích thước W × H.
• Cột nước thiết kế.
• Chiều chịu áp.
• Số mặt cần làm kín.
• Vật liệu khung, cánh và trục.
• Kiểu gioăng.
• Chiều dài trục vít.
• Phương pháp liên kết với bê tông.
• Loại máy nâng hạ.
• Motor và hộp giảm tốc.
• Tủ điều khiển và cảm biến.
• Số lượng sản phẩm.
• Điều kiện vận chuyển.
• Phạm vi lắp đặt, chạy thử.

Báo giá chính xác cần được xây dựng sau khi xác nhận model, kích thước, mực nước và phương thức vận hành.

PENSTOCK – Thiết kế, chế tạo và lắp đặt van cửa phai theo công trình

PENSTOCK cung cấp các dòng van cửa phai lắp trên tường cho nhiều vị trí như bể nước, hố ga, cửa xả và trạm bơm. Phương án được xây dựng theo dữ liệu công trình thay vì sử dụng một cấu hình chung cho mọi vị trí.

[caption id="attachment_8833" align="aligncenter" width="800"] PENSTOCK – Thiết kế, chế tạo và lắp đặt van cửa phai theo công trình[/caption]

Phạm vi thực hiện có thể gồm:

• Khảo sát hiện trạng.
• Tư vấn lựa chọn dòng sản phẩm.
• Xác định kích thước và vật liệu.
• Thiết kế bản vẽ chế tạo.
• Gia công khung, cánh và trục.
• Cung cấp gioăng và bộ phận dẫn hướng.
• Cung cấp máy nâng hạ bằng tay hoặc bằng điện.
• Thiết kế tủ điều khiển tại chỗ.
• Vận chuyển và lắp đặt.
• Căn chỉnh hành trình.
• Kiểm tra vận hành.
• Bàn giao và hướng dẫn sử dụng.

Khách hàng gửi bản vẽ lỗ chờ, kích thước W × H, mực nước và phương thức vận hành để PENSTOCK đề xuất dòng van cửa phai lắp trên tường phù hợp với công trình.
