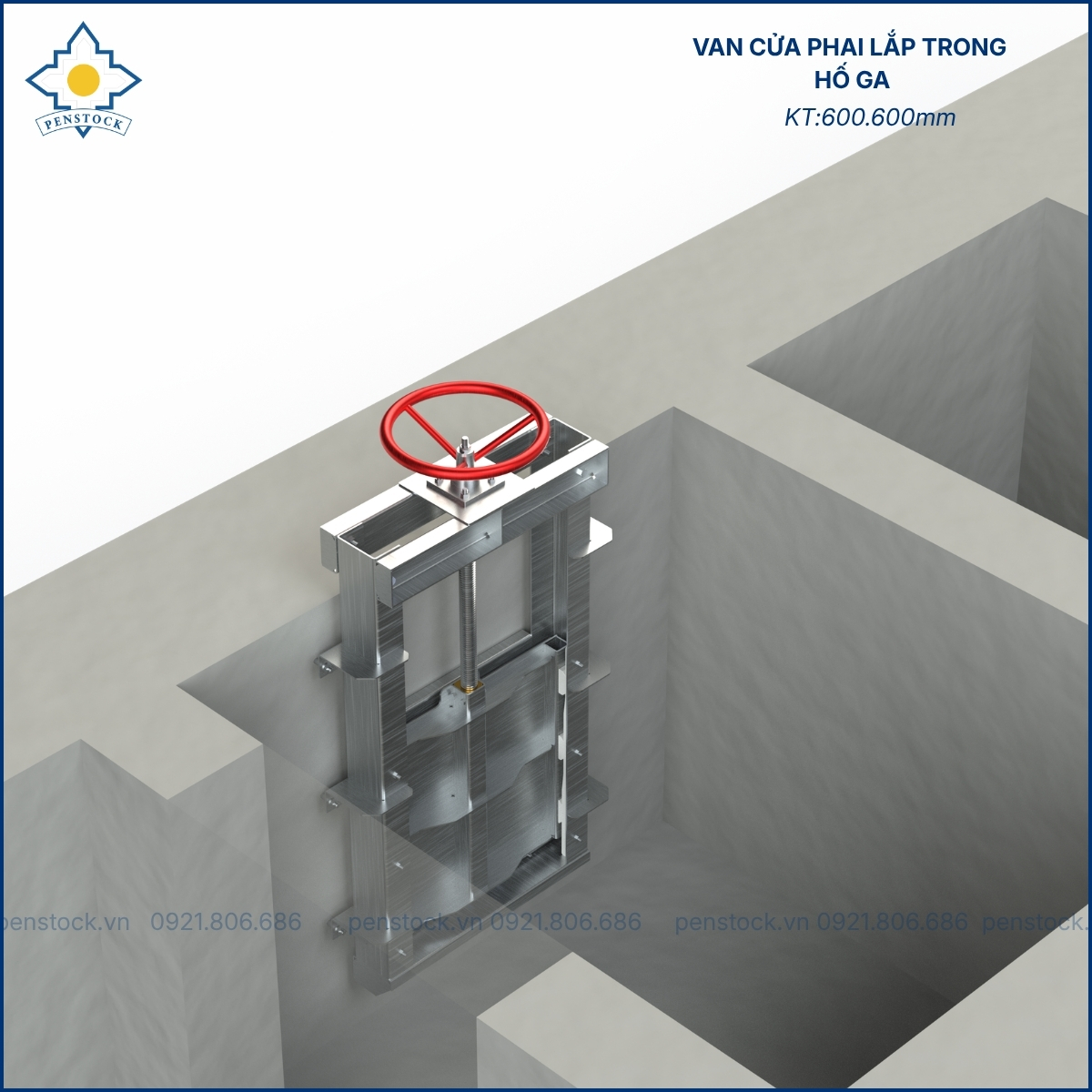

Van cửa phai trên tường lắp trong hố ga kích thước 600.600mm

Van cửa phai trên tường lắp trong hố ga kích thước 600.600mm là giải pháp lý tưởng cho các công trình thoát nước, cửa xả nước sông, biển hoặc hồ, ao. Phương pháp lắp đặt đơn giản và cơ chế vận hành linh hoạt đã giúp thiết bị chinh phục đến cả những khách hàng khó tính nhất, nhận được đông đảo sự quan tâm từ người tiêu dùng. Hãy nhanh tay lăn chuột và cùng Penstock tìm hiểu chi tiết về sản phẩm hữu dụng và vô cùng quan trọng này qua bài viết dưới đây.

Thông tin kỹ thuật của van cửa phai PCP_P_T_60.60

- Model: PCP_P_T_60.60

- Kích thước: WxH: 600 x 600 (mm)

- Kiểu lắp đặt: Van cửa phai lắp đặt trên tường

- Số mặt kín: 4 mặt

- Đệm làm kín:

• Gioăng cao su EPDM
• Kiểu gioăng: chữ V

-Thanh dẫn hướng:

• Nhựa POM

- Liên kết:

• Liên kết với bê tông: bu lông nở, bu lông hóa chất.
• Dùng sica, xi măng làm kín giữa khung van và bê tông.

-Tiêu chuẩn:

• TCVN 8298
• ISO 9001/2015

- Vật liệu:

• Khung van: SUS 304, SUS 316, Thép SS400 sơn epoxy hoặc mạ kẽm.
• Mặt, cánh van: SUS 304, SUS 316, Thép SS400 sơn epoxy hoặc mạ kẽm.
• Trục: SUS 304, SUS 316, Thép SS400 sơn epoxy hoặc mạ kẽm.
• Nêm phai: SUS 304, SUS 316, Thép SS400 sơn epoxy hoặc mạ kẽm.
• Đệm kín: EPDM
• Loại trục đơn

- Phương pháp điều khiển, vận hành:

• Bằng tay: tay quay, máy nâng hạ tay
• Bằng điện: máy nâng hạ điện

- Nhà sản xuất:

• • Hãng sản xuất: PENDIN
  • Xuất xứ : Việt Nam

Ứng dụng của van cửa phai gắn tường trong hố ga

Van cửa phai gắn tường là loại van cửa phai được thiết kế để lắp trực tiếp lên tường bê tông hoặc thành hố ga, nhằm điều tiết dòng chảy và kiểm soát nước tại các điểm giao giữa hệ thống thoát nước và môi trường tiếp nhận. Một số ứng dụng phổ biến gồm:

- Lắp đặt trên kênh thoát nước, sông nội đô: Giúp kiểm soát lưu lượng nước vào – ra từ hệ thống cống kỹ thuật, kênh tiêu, đặc biệt trong mùa mưa hoặc khi có thủy triều.

- Cửa xả nước mưa vào hồ điều hòa, ao sinh thái: Điều tiết dòng nước mưa chảy tràn từ hệ thống cống, đảm bảo không gây ngập úng và kiểm soát chất lượng nước đầu ra.

- Cửa xả nước ra sông: Ngăn triều dâng hoặc nước sông chảy ngược vào hệ thống thoát nước đô thị, bảo vệ hạ tầng ngầm.

- Cửa xả nước ra biển tại các khu vực ven đô/thành phố biển: Giúp chủ động điều tiết xả nước thải hoặc nước mưa ra biển theo chu kỳ, đồng thời ngăn nước biển tràn ngược vào hệ thống cống ngầm.

Với thiết kế chắc chắn, dễ lắp đặt và độ kín nước cao, van cửa phai gắn tường là giải pháp hiệu quả trong các công trình chống ngập, điều tiết thủy lực và bảo vệ hạ tầng thoát nước đô thị.

Cấu tạo của van cửa phai

Cấu tạo của van cửa phai

Tùy theo loại, cấu tạo van cửa phai có thể khác nhau, nhưng cơ bản gồm các bộ phận chính:

- Khung van: Là bộ phận chịu lực, lắp cố định vào tường hoặc khe bê tông, giữ cánh van di chuyển theo thanh dẫn hướng.

- Cánh van: Ngăn dòng nước, chặn ngang miệng cống. Với van lớn hoặc áp lực cao, thường gia cố thêm thanh tăng cứng.

- Gioăng cao su: Được lắp tại mép tiếp xúc giữa cánh và khung van để tạo độ kín, hạn chế rò rỉ, giảm ma sát. Vật liệu thường là EPDM, NBR hoặc cao su chuyên dụng.

- Nẹp gioăng: Làm bằng inox hoặc nhôm, có nhiệm vụ giữ cố định gioăng, giúp van kín ổn định trong quá trình vận hành.

- Bạc ren: Đặt giữa trục vít và thân truyền động, giúp đóng mở nhẹ nhàng, giảm mài mòn. Thường làm bằng đồng, nhựa kỹ thuật hoặc hợp kim.

- Thanh ngang: Gia cường độ cứng cho cánh van, truyền lực đều từ trục xuống toàn bộ bề mặt van, đặc biệt cần thiết với van lớn.

- Đệm, ổ bi: Hỗ trợ trục vít quay mượt, giảm ma sát, tăng tuổi thọ thiết bị, nhất là khi vận hành bằng tay hoặc mô tơ điện.

- Trục vít: Kết nối từ bộ truyền động đến cánh van, truyền lực đóng/mở. Số lượng và đường kính trục phụ thuộc vào kích thước van.

- Thanh dẫn hướng: Dẫn hướng chuyển động của cánh van. Có thể là nhựa POM (van gắn tường) hoặc khung chữ U (van lắp kênh).

- Bộ truyền động: Điều khiển cánh van đóng/mở bằng tay quay hoặc động cơ, tùy vào nhu cầu và quy mô công trình.

- Tay quay: Truyền lực quay qua hệ thống bánh răng để vận hành trục vít. Phù hợp với hệ thống nhỏ, dễ thao tác.

- Máy nâng hạ van cửa phai: Có hai dạng chính: quay tay trợ lực và điều khiển điện. Dạng quay tay giúp thao tác nhẹ nhàng hơn so với vận hành thủ công. Loại dùng điện cần chọn mô tơ hoặc hộp số giảm tốc phù hợp với tốc độ nâng hạ và tải trọng.
