Van cửa phai trên tường lắp bể nước sạch; nước thải kích thước 1200.1200mm

Thông số kỹ thuật Van cửa phai PCP_D_T_120.120

- Model: PCP_D_T_120.120

- Kích thước: WxH: 1200 x 1200 (mm)

- Kiểu lắp đặt: Van cửa phai lắp đặt trên tường

- Số mặt kín: 4 mặt

- Đệm làm kín: Gioăng cao su EPDM, Kiểu gioăng: chữ V

- Thanh dẫn hướng: Nhựa POM

- Tiêu chuẩn: TCVN 8298, ISO 9001/2015

- Liên kết:

• Liên kết với bê tông: bu lông nở, bu lông hóa chất.
• Dùng sica, xi măng làm kín giữa khung van và bê tông.

- Vật liệu:

• Khung van: SUS 304, SUS 316, Thép SS400 sơn epoxy hoặc mạ kẽm.
• Mặt, cánh van: SUS 304, SUS 316, Thép SS400 sơn epoxy hoặc mạ kẽm.
• Trục: SUS 304, SUS 316, Thép SS400 sơn epoxy hoặc mạ kẽm.
• Nêm phai: SUS 304, SUS 316, Thép SS400 sơn epoxy hoặc mạ kẽm.
• Đệm kín: EPDM
• Loại trục đơn

- Phương pháp điều khiển, vận hành:

• Bằng tay: tay quay, máy nâng hạ tay
• Bằng điện: máy nâng hạ điện

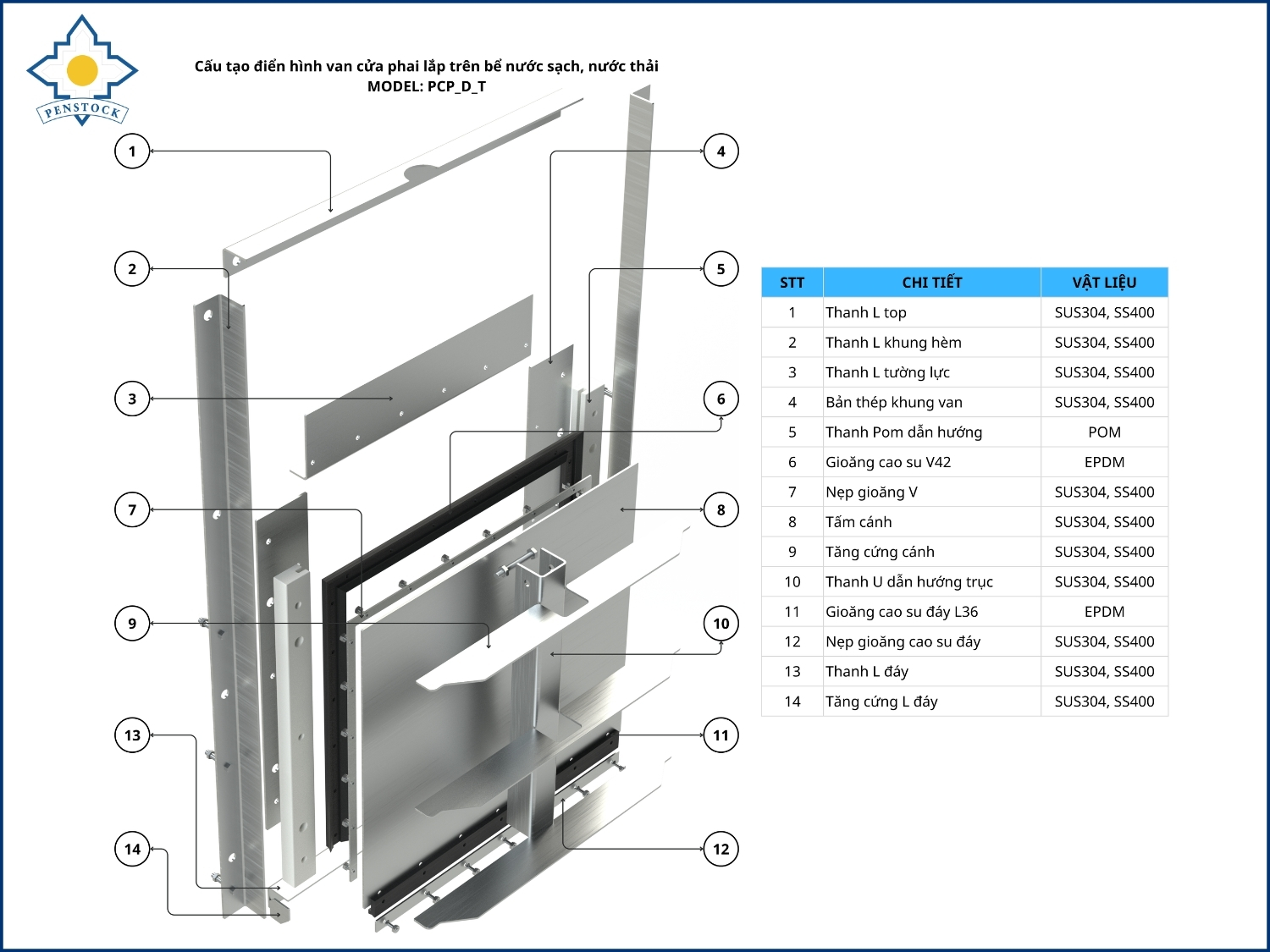

Cấu tạo của van cửa phai

Cấu tạo của van cửa phai

Tùy theo loại, cấu tạo van cửa phai có thể khác nhau, nhưng cơ bản gồm các bộ phận chính:

- Khung van: Là bộ phận chịu lực, lắp cố định vào tường hoặc khe bê tông, giữ cánh van di chuyển theo thanh dẫn hướng.

- Cánh van: Ngăn dòng nước, chặn ngang miệng cống. Với van lớn hoặc áp lực cao, thường gia cố thêm thanh tăng cứng.

- Gioăng cao su: Được lắp tại mép tiếp xúc giữa cánh và khung van để tạo độ kín, hạn chế rò rỉ, giảm ma sát. Vật liệu thường là EPDM, NBR hoặc cao su chuyên dụng.

- Nẹp gioăng: Làm bằng inox hoặc nhôm, có nhiệm vụ giữ cố định gioăng, giúp van kín ổn định trong quá trình vận hành.

- Bạc ren: Đặt giữa trục vít và thân truyền động, giúp đóng mở nhẹ nhàng, giảm mài mòn. Thường làm bằng đồng, nhựa kỹ thuật hoặc hợp kim.

- Thanh ngang: Gia cường độ cứng cho cánh van, truyền lực đều từ trục xuống toàn bộ bề mặt van, đặc biệt cần thiết với van lớn.

- Đệm, ổ bi: Hỗ trợ trục vít quay mượt, giảm ma sát, tăng tuổi thọ thiết bị, nhất là khi vận hành bằng tay hoặc mô tơ điện.

- Trục vít: Kết nối từ bộ truyền động đến cánh van, truyền lực đóng/mở. Số lượng và đường kính trục phụ thuộc vào kích thước van.

- Thanh dẫn hướng: Dẫn hướng chuyển động của cánh van. Có thể là nhựa POM (van gắn tường) hoặc khung chữ U (van lắp kênh).

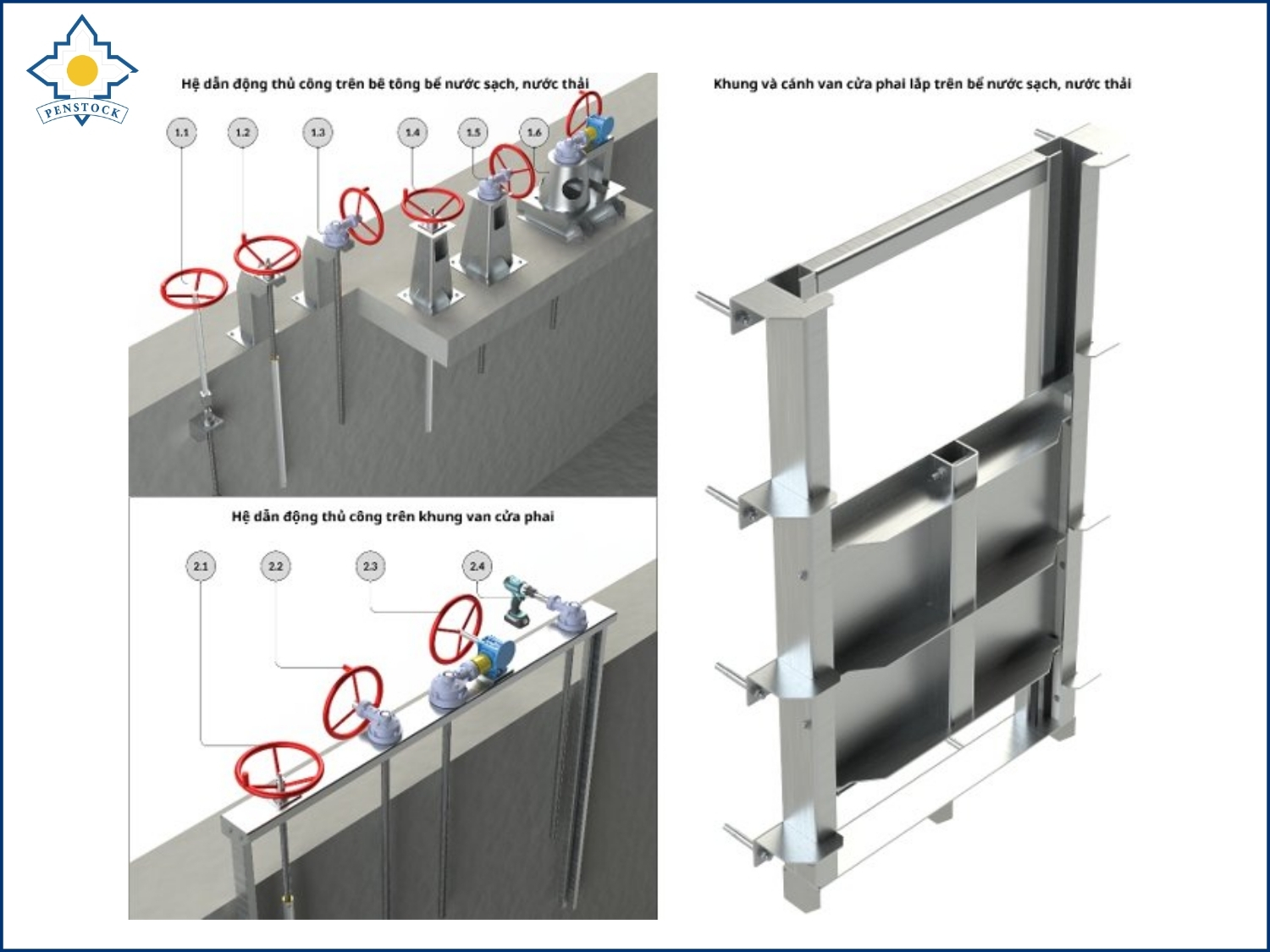

- Bộ truyền động: Điều khiển cánh van đóng/mở bằng tay quay hoặc động cơ, tùy vào nhu cầu và quy mô công trình.

- Tay quay: Truyền lực quay qua hệ thống bánh răng để vận hành trục vít. Phù hợp với hệ thống nhỏ, dễ thao tác.

- Máy nâng hạ van cửa phai: Có hai dạng chính: quay tay trợ lực và điều khiển điện. Dạng quay tay giúp thao tác nhẹ nhàng hơn so với vận hành thủ công. Loại dùng điện cần chọn mô tơ hoặc hộp số giảm tốc phù hợp với tốc độ nâng hạ và tải trọng.

Ứng dụng của van cửa phai trong bể nước sạch và bể nước thải

Van cửa phai được sử dụng phổ biến trong bể nước sạch và bể nước thải để đóng mở, cô lập hoặc kiểm soát dòng nước giữa các ngăn bể, tuyến ống và khu vực xử lý. Tùy vị trí lắp đặt, kích thước cửa, mực nước và yêu cầu vận hành, van có thể được bố trí tại cửa vào, cửa ra, vách ngăn hoặc các khoang kỹ thuật nhằm hỗ trợ quá trình vận hành, bảo trì và kiểm soát dòng chảy trong hệ thống.

Trong bể nước sạch:

Van cửa phai đóng vai trò quan trọng trong việc kiểm soát lưu lượng và mực nước trong các bể chứa nước sạch tại nhà máy cấp nước, trạm xử lý nước sinh hoạt, hoặc khu dân cư. Các ứng dụng cụ thể gồm:

- Điều tiết dòng chảy giữa các bể lắng, bể lọc và bể chứa cuối

- Đóng ngắt lưu thông nước để vệ sinh, bảo trì bể chứa

- Chia vùng cấp nước để điều chỉnh áp lực hệ thống

Với yêu cầu cao về vật liệu an toàn, chống ăn mòn, van thường được chế tạo bằng inox 304 hoặc HDPE, đảm bảo không ảnh hưởng đến chất lượng nước đầu ra.

Trong bể nước thải:

Tại các nhà máy xử lý nước thải sinh hoạt hoặc công nghiệp, van cửa phai được lắp đặt để:

- Điều chỉnh dòng chảy giữa các giai đoạn xử lý: bể thu gom, bể lắng, bể hiếu khí

- Ngăn dòng chảy ngược khi mực nước thay đổi hoặc hệ thống gặp sự cố

- Đóng van để tách vùng xử lý, hỗ trợ bảo trì định kỳ

Môi trường nước thải thường chứa hóa chất hoặc chất ăn mòn, do đó, van cần sử dụng vật liệu SUS 316 hoặc thép phủ epoxy, kèm gioăng cao su chịu hóa chất để đảm bảo độ kín khít và độ bền lâu dài.

4. Penstock – Đơn vị tư vấn, thi công lắp đặt van cửa phai chuyên nghiệp, uy tín

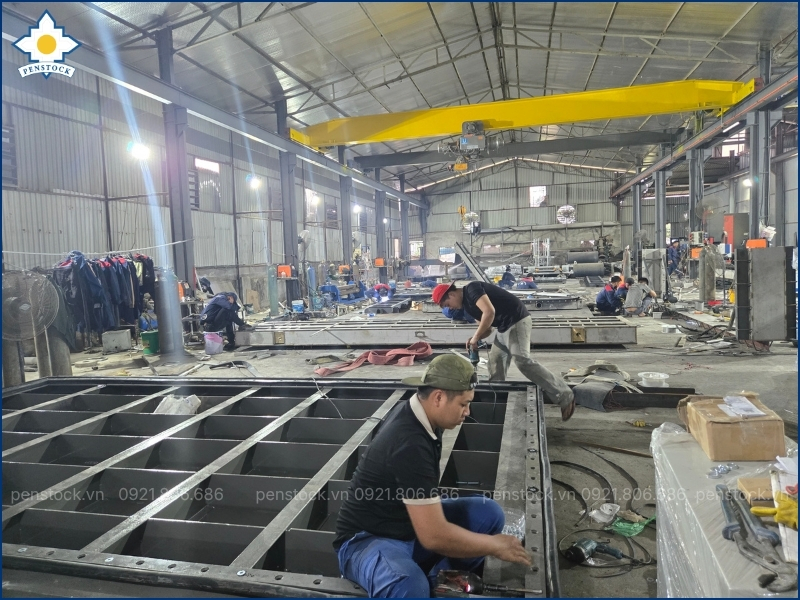

Penstock tự hào là đơn vị tư vấn, thiết kế, sản xuất và thi công lắp đặt cửa chống ngập hàng đầu, mang đến giải pháp bảo vệ hiệu quả cho nhiều công trình dân dụng lẫn công nghiệp. Với đội ngũ kỹ thuật viên giàu kinh nghiệm, công nghệ sản xuất tiên tiến cùng cam kết chất lượng, chúng tôi đảm bảo cung cấp sản phẩm đạt chuẩn và đáp ứng yêu cầu của nhiều các công trình khác nhau.

Với hơn 10 năm kinh nghiệm, chúng tôi đã triển khai nhiều dự án lớn, được tin dùng bởi các đối tác uy tín như Vingroup, Sungroup, FLC Group, Vietcombank .Penstock đã khẳng định trình độ chuyên môn lẫn uy tín đơn vị qua nhiều dự án nổi bật:

- Một số công trình tiêu biểu có thể kể đến như: lắp đặt van cửa phai tại Khu Đô Thị Nam Thăng Long, Công Ty Kỹ Thuật Seen, Cụm Công Nghiệp Jutech, Licogi 18, Nhà Máy Jotun Vietnam Green Field,…

- Thi công cửa chống ngập tầng hầm cho CÔNG TY TNHH XÂY DỰNG DÂN DỤNG OLYMPIA: Đáp ứng tiêu chuẩn kỹ thuật cao, đảm bảo an toàn tuyệt đối cho hệ thống tầng hầm trước tình trạng ngập lụt.

- Cung cấp, lắp đặt, chế tạo cửa chống ngập cho CÔNG TY TNHH AUTO SYSTEM VIỆT NAM: Sản phẩm được thiết kế riêng theo yêu cầu, tối ưu hiệu suất chống nước và độ bền cao.

Chúng tôi cung cấp đa dạng giải pháp: từ thiết bị xử lý nước, thiết bị cơ khí môi trường, van cửa phai, van cửa lật, máy vớt rác,... Mỗi sản phẩm của Penstock đều được thiết kế tùy chỉnh theo từng dự án, đảm bảo tối ưu hiệu suất vận hành và độ tương thích cao với hiện trạng công trình. Với phương châm “Chính xác – Bền bỉ – Đồng hành”, Penstock không chỉ là nhà cung cấp mà còn là đối tác kỹ thuật tin cậy của hàng trăm công trình cấp – thoát nước, xử lý nước thải và các khu công nghiệp trên toàn quốc.

-------------------------------
