Van điều tiết kết hợp van cửa phai

Tại các vị trí cửa sông ven biển, trạm bơm tiêu úng hay cửa xả nhà máy xử lý nước thải, Nhà thầu và Chủ đầu tư thường đối mặt với bài toán kỹ thuật hóc búa: Làm thế nào để vừa chủ động điều tiết lưu lượng xả, vừa ngăn chặn triều cường xâm nhập ngược chiều, mà vẫn tối ưu hóa không gian xây dựng? Việc lắp đặt hai thiết bị riêng biệt (một van cửa phai và một van ngăn triều) thường gây tốn kém chi phí xây dựng hạ tầng và phức tạp trong vận hành. Penstock, với năng lực chế tạo cơ khí môi trường chuyên sâu, giới thiệu giải pháp Van điều tiết kết hợp van cửa phai – một thiết bị lai ghép thông minh, tích hợp tính năng "Kiểm soát kép" trên cùng một kết cấu. Bài viết này sẽ phân tích chi tiết cấu tạo, nguyên lý hoạt động và ưu thế vượt trội của thiết bị, giúp Quý đơn vị thẩm định và lựa chọn giải pháp bền vững nhất cho dự án.

Tổng quan và định vị kỹ thuật: Thiết bị lai ghép đa năng

Định nghĩa và bản chất lai ghép

Van điều tiết kết hợp van cửa phai (Combined Sluice & Flap Gate) là một bước tiến trong thiết kế cơ khí thủy công. Về bản chất, đây là sự tích hợp cơ học giữa Van cửa phai (Sluice Gate - đóng vai trò chủ động) và Van cửa lật (Flap Gate - đóng vai trò thụ động) trên cùng một hệ thống khung.

Thiết bị này được Penstock định vị là giải pháp "Kiểm soát kép". Nó cho phép người vận hành chủ động nâng hạ cánh van để xả nước theo kế hoạch, đồng thời tự động biến thành một lá chắn một chiều khi mực nước hạ lưu dâng cao, ngăn chặn dòng chảy ngược xâm nhập vào nội đồng hoặc bể chứa. Đây là sự kết hợp hoàn hảo giữa tính linh hoạt của cơ chế nâng hạ và tính an toàn tuyệt đối của cơ chế thủy lực tự động.

[caption id="attachment_7186" align="aligncenter" width="800"] Hình ảnh mô phỏng hệ thống Van điều tiết kết hợp van cửa phai[/caption]

Vai trò chiến lược trong hạ tầng thủy lợi

Trong các dự án thủy lợi và thoát nước đô thị hiện đại, không gian lắp đặt thường bị hạn chế. Việc sử dụng thiết bị kết hợp giúp giảm đáng kể diện tích xây dựng hố van và bê tông cốt thép. Thay vì phải xây dựng hai khoang van nối tiếp nhau, Nhà thầu chỉ cần thi công một khoang duy nhất để lắp đặt thiết bị này. Điều này không chỉ giảm chi phí xây dựng cơ bản (Civil work cost) mà còn đơn giản hóa quy trình vận hành và bảo trì cho Đơn vị sử dụng sau này.

Phân tích cấu tạo chi tiết và tiêu chuẩn vật liệu Penstock

Sự bền bỉ của một thiết bị hoạt động trong môi trường cửa sông, ven biển phụ thuộc hoàn toàn vào chất lượng vật liệu và độ chính xác gia công. Penstock cam kết cung cấp thiết bị đạt chuẩn thiết kế với các thành phần cốt lõi sau.

Khung van (Frame): Nền tảng chịu lực

Khung van là bộ phận neo giữ thiết bị vào công trình bê tông, chịu toàn bộ tải trọng thủy tĩnh và lực cắt. Penstock chế tạo khung van từ vật liệu Inox 304 (cho môi trường nước ngọt) hoặc Inox 316 (cho môi trường nước mặn, nước thải).

Khung được thiết kế với tiết diện hình học tối ưu để chống lại sự biến dạng khi chịu áp lực nước lớn. Bề mặt tiếp xúc của khung với cánh van được gia công phay CNC chính xác, tạo ra độ phẳng tuyệt đối. Đây là yếu tố then chốt để đảm bảo độ kín khít của hệ thống gioăng. Chúng tôi sử dụng bu lông hóa chất hoặc bu lông neo Inox cường độ cao để cố định khung, đảm bảo sự ổn định vĩnh cửu cho thiết bị.

[caption id="attachment_7187" align="aligncenter" width="800"] Sản xuất và chế tạo Van điều tiết kết hợp van cửa phai[/caption]

Cánh cửa Phai (Sluice Leaf): Thành phần điều tiết chủ động

Cánh cửa phai đóng vai trò là tấm chắn chính, có khả năng trượt lên xuống trong lòng khung dẫn hướng. Cánh được gia cường bằng các thanh xương chịu lực (Ribs) được tính toán kỹ lưỡng để chịu được cột áp thiết kế mà không bị cong vênh.

Trên thân của cánh cửa phai này, Penstock thiết kế một ô cửa sổ (aperture) hoặc sử dụng chính toàn bộ diện tích cánh để lắp đặt Cánh cửa lật. Điểm đặc biệt trong thiết kế của Penstock là hệ thống ray trượt được lót bằng vật liệu UHMPE (Ultra-High Molecular Weight Polyethylene) hoặc Bạc đồng, giúp giảm ma sát, cho phép cánh phai di chuyển mượt mà và giảm tải trọng cho máy nâng hạ.

Cánh cửa lật (Flap Leaf): Thành phần bảo vệ thụ động

Cánh cửa lật được gắn trực tiếp lên mặt ngoài của Cánh cửa phai (hoặc lồng vào trong tùy thiết kế) thông qua hệ thống bản lề (Hinge) ở cạnh trên.

Yêu cầu kỹ thuật quan trọng nhất đối với Cánh cửa lật là độ nhạy và độ kín. Penstock thiết kế cánh lật với trọng lượng được cân chỉnh chính xác và sử dụng bản lề Inox có độ ma sát thấp. Điều này đảm bảo cánh lật có thể mở ra dễ dàng ngay cả khi áp lực dòng chảy xả rất nhỏ, nhưng lại đóng kín ngay lập tức khi dòng chảy dừng hoặc đảo chiều. Hệ thống gioăng làm kín EPDM được bố trí quanh viền cánh lật, đảm bảo không rò rỉ khi chịu áp lực ngược.

Cơ cấu vận hành: Máy nâng hạ trục vít

Để vận hành phần Cánh cửa phai, thiết bị sử dụng Máy nâng hạ trục vít (Screw Hoist). Tùy thuộc vào quy mô và yêu cầu vận hành, Nhà thầu có thể lựa chọn loại chạy điện (kết hợp tay quay dự phòng) hoặc loại vận hành thủ công hoàn toàn.

Hệ thống trục vít được chế tạo từ Inox chịu lực, kết hợp với đai ốc (bạc) bằng đồng thau siêu bền. Penstock tính toán tỷ số truyền của hộp số để đảm bảo việc nâng hạ diễn ra nhẹ nhàng, an toàn, ngay cả khi van đang chịu áp lực nước lớn.

Nguyên lý hoạt động: Sự phối hợp giữa Chủ động và Thụ động

Hiểu rõ nguyên lý hoạt động giúp Đơn vị sử dụng khai thác tối đa hiệu quả của thiết bị và ứng phó đúng trong các tình huống khẩn cấp.

Chế độ Xả (Discharge Mode) – Vận hành Chủ động

Khi cần xả nước từ phía thượng lưu (trong đồng/bể chứa) ra phía hạ lưu (sông/biển), người vận hành sẽ kích hoạt máy nâng hạ. Trục vít quay, kéo Cánh cửa phai trượt lên cao khỏi ngưỡng van.

Lúc này, dòng nước từ thượng lưu sẽ chảy qua khoảng hở dưới chân van. Áp lực động lực học của dòng chảy sẽ tác động lên mặt trong của Cánh cửa lật, đẩy nó mở ra (swing open) về phía hạ lưu. Nước được xả đi tự do. Người vận hành có thể kiểm soát chính xác lưu lượng xả bằng cách điều chỉnh độ cao mở của Cánh cửa phai. Nếu muốn dừng xả, chỉ cần hạ Cánh cửa phai xuống đóng kín hoàn toàn.

[caption id="attachment_7189" align="aligncenter" width="800"] Chế độ Xả (Discharge Mode) – Vận hành Chủ động[/caption]

Chế độ Ngăn triều (Anti-Tidal Mode) – Vận hành Thụ động

Đây là tính năng an toàn tự động, hoạt động độc lập với người vận hành và nguồn điện. Giả sử Cánh cửa phai đang ở vị trí đóng (hoặc thậm chí đang mở để xả), nếu mực nước ở hạ lưu (do triều cường hoặc lũ sông) dâng cao hơn mực nước thượng lưu, quy luật thủy tĩnh sẽ phát huy tác dụng.

Áp lực nước từ phía hạ lưu sẽ tác động lên mặt ngoài của Cánh cửa lật. Lực này sẽ ép chặt Cánh cửa lật vào khung của Cánh cửa phai (hoặc khung van). Nhờ hệ thống gioăng EPDM, một rào chắn kín nước được thiết lập tức thì, ngăn chặn hoàn toàn dòng nước mặn hoặc nước lũ xâm nhập ngược vào bên trong. Quá trình này diễn ra tự động, bảo vệ an toàn tuyệt đối cho vùng nội đồng ngay cả khi trạm vận hành không có người trực hoặc mất điện.

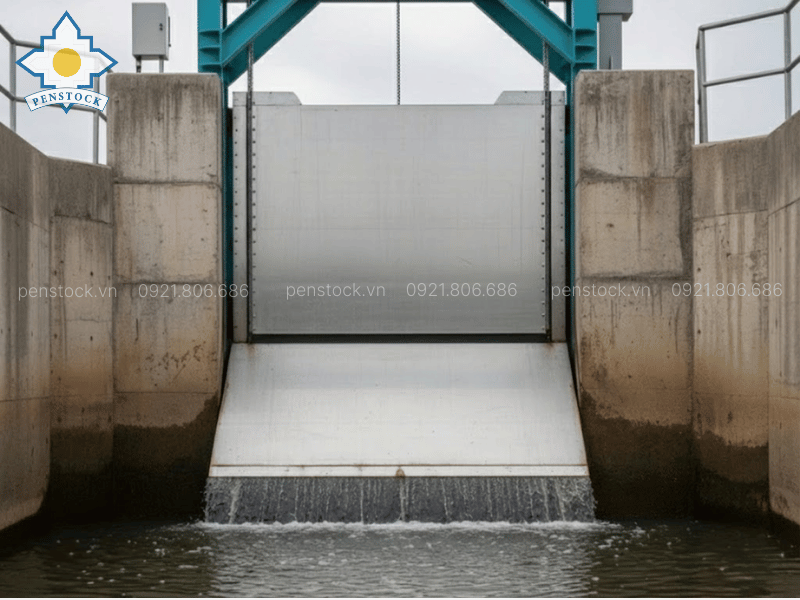

[caption id="attachment_7188" align="aligncenter" width="800"] Chế độ Ngăn triều (Anti-Tidal Mode) – Vận hành Thụ động[/caption]

Ứng dụng thực tế và lợi ích cho dự án

Sự linh hoạt của Van điều tiết kết hợp van cửa phai khiến nó trở thành lựa chọn hàng đầu cho các công trình thủy lợi phức tạp.

Ứng dụng tại cửa cống ven biển và vùng cửa sông

Tại các vùng tiếp giáp mặn - ngọt, nhu cầu vừa xả nước ngọt ra biển khi mưa, vừa ngăn nước mặn xâm nhập khi triều lên là liên tục. Thiết bị của Penstock giải quyết trọn vẹn bài toán này. Chức năng ngăn triều tự động giúp bảo vệ đất canh tác khỏi nhiễm mặn mà không tốn chi phí nhân công trực đóng mở van theo con nước.

[caption id="attachment_7190" align="aligncenter" width="800"] Van điều tiết kết hợp van cửa phai được ứng dụng rộng rãi trong điều tiết dòng nước[/caption]

Cửa xả nhà máy xử lý nước thải

Các nhà máy xử lý nước thải thường có cửa xả ra sông. Khi nước sông dâng cao (lũ), nếu không có van ngăn ngược, nước sông sẽ tràn vào hệ thống xử lý, gây chết vi sinh và hỏng hóc thiết bị. Van kết hợp của Penstock cho phép nhà máy xả nước thải đã xử lý ra sông (khi bơm chạy hoặc tự chảy) nhưng tự động khóa chặt khi nước sông dâng, bảo vệ an toàn cho nhà máy.

Trạm bơm tiêu úng

Tại các trạm bơm tiêu, van được lắp ở phía cửa xả của bơm. Khi bơm hoạt động, áp lực nước đẩy cửa lật mở ra để xả nước. Khi bơm dừng, cửa lật tự động đóng lại để ngăn nước sông chảy ngược về bể hút. Cánh cửa phai được dùng để cô lập hoàn toàn cửa xả khi cần bảo trì bơm hoặc hệ thống đường ống.

Giá trị đồng hành của Penstock: Cam kết chất lượng cho Nhà thầu

Penstock hiểu rằng đối với Nhà thầu, tiến độ và chất lượng nghiệm thu là ưu tiên hàng đầu. Chúng tôi cam kết cung cấp giải pháp thiết bị không chỉ tốt về kỹ thuật mà còn thuận lợi về pháp lý và thi công.

Cam kết chất lượng chế tạo và hồ sơ pháp lý

Mỗi sản phẩm Van điều tiết kết hợp van cửa phai xuất xưởng đều trải qua quy trình kiểm soát chất lượng (QC) nghiêm ngặt. Chúng tôi cung cấp đầy đủ Hồ sơ Pháp lý bao gồm:

• Chứng chỉ xuất xứ và chất lượng (CO/CQ) cho vật liệu Inox 304/316, động cơ, hộp số.
• Biên bản kiểm tra độ kín nước (Leakage Test Report) và kiểm tra vận hành (Operation Test) tại xưởng.
• Bản vẽ hoàn công chi tiết và thuyết minh kỹ thuật.

Hồ sơ đầy đủ giúp Nhà thầu dễ dàng làm việc với Tư vấn giám sát và Chủ đầu tư, đẩy nhanh quá trình nghiệm thu và thanh toán.

Dịch vụ hỗ trợ kỹ thuật tại công trình (Site Support)

Việc lắp đặt thiết bị lai ghép đòi hỏi độ chính xác cao. Penstock không chỉ giao hàng, chúng tôi cử kỹ sư chuyên gia đến tận công trình để:

• Hướng dẫn quy trình lắp đặt, căn chỉnh khung van và cánh van.
• Hỗ trợ đấu nối hệ thống điện và cài đặt hành trình cho máy nâng hạ.
• Phối hợp vận hành thử nghiệm liên động (Interlock test), đảm bảo thiết bị hoạt động trơn tru trong mọi kịch bản (xả và ngăn triều).

Kết luận

Van điều tiết kết hợp van cửa phai là minh chứng cho tư duy thiết kế tối ưu của Penstock: Đơn giản hóa hạ tầng xây dựng bằng cách tích hợp thông minh các tính năng cơ khí. Với khả năng "Kiểm soát kép" – vừa điều tiết chủ động, vừa bảo vệ thụ động – thiết bị này là giải pháp kinh tế và an toàn nhất cho các công trình thủy lợi ven biển và thoát nước đô thị. Penstock cam kết mang đến cho Quý đối tác những sản phẩm được chế tạo tinh xảo từ Inox chất lượng cao, hoạt động bền bỉ và được minh chứng bởi dịch vụ kỹ thuật tận tâm. Chúng tôi luôn sẵn sàng đồng hành cùng Nhà thầu để đưa những giải pháp điều tiết dòng nước tốt nhất vào thực tế, đảm bảo sự thành công bền vững cho mọi dự án.
