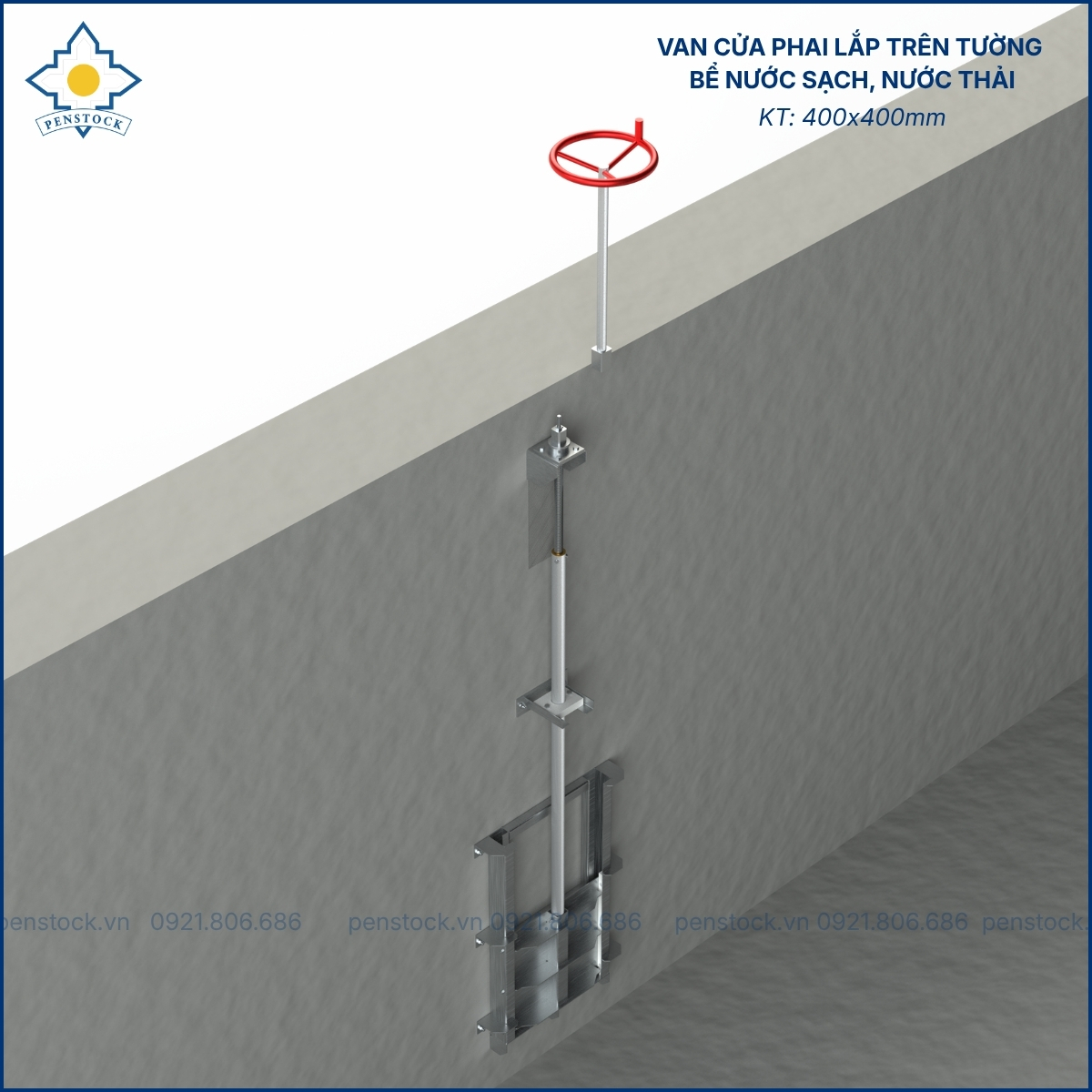

Van cửa phai trên tường lắp bể nước sạch; nước thải kích thước 400.400mm

1. Thông số kỹ thuật Van cửa phai

Model: PCP_D_T_40.40

Kích thước: WxH: 400 x 400 (mm)

Kiểu lắp đặt: Van cửa phai lắp đặt trên tường

Số mặt kín: 4 mặt

Đệm làm kín:

• Gioăng cao su EPDM
• Kiểu gioăng: chữ V

Thanh dẫn hướng:

• Nhựa POM

Liên kết:

• Liên kết với bê tông: bu lông nở, bu lông hóa chất.
• Dùng sica, xi măng làm kín giữa khung van và bê tông.

Tiêu chuẩn:

• TCVN 8298
• ISO 9001/2015

Vật liệu:

• Khung van: SUS 304, SUS 316, Thép SS400 sơn epoxy hoặc mạ kẽm.
• Mặt, cánh van: SUS 304, SUS 316, Thép SS400 sơn epoxy hoặc mạ kẽm.
• Trục: SUS 304, SUS 316, Thép SS400 sơn epoxy hoặc mạ kẽm.
• Nêm phai: SUS 304, SUS 316, Thép SS400 sơn epoxy hoặc mạ kẽm.
• Đệm kín: EPDM
• Loại trục đơn

Phương pháp điều khiển, vận hành:

• • Bằng tay: tay quay, máy nâng hạ tay
  • Bằng điện: máy nâng hạ điện

2. Cấu tạo của van cửa phai

Van cửa phai gồm cụm truyền động nâng hạ, hệ khung – dẫn hướng, cánh van và hệ gioăng làm kín. Các chi tiết được bố trí đồng bộ để cánh van chuyển động theo phương thẳng đứng trong quá trình đóng mở cửa

Cấu tạo của van cửa phai

Van trong bản vẽ gồm 19 chi tiết chính:

• Bệ đỡ gối ổ bi: Là kết cấu đỡ cụm gối ổ bi và cơ cấu vận hành phía trên của van. Vật liệu thể hiện trên bản vẽ là SUS304 hoặc SS400.
• Nắp chụp ổ bi: Bố trí tại cụm ổ bi, hỗ trợ che chắn và cố định khu vực liên kết của cơ cấu quay. Vật liệu SUS304 hoặc SS400.
• Gối ổ bi: Đỡ và định vị trục trong quá trình vận hành, giúp cơ cấu quay làm việc ổn định. Vật liệu SUS304 hoặc SS400.
• Tay quay: Là bộ phận vận hành bằng tay, truyền chuyển động quay đến cơ cấu nâng hạ cánh van. Vật liệu SUS304 hoặc SS400.
• Ổ ren đồng: Là chi tiết bằng đồng làm việc cùng trục vít me trong cơ cấu truyền động nâng hạ.
• Trục vít me: Truyền chuyển động từ tay quay để nâng hoặc hạ cánh van theo hành trình thiết kế. Vật liệu SUS304 hoặc SS400.
• Ống nối dài: Dùng để kéo dài cụm truyền động giữa vị trí vận hành và cánh van trong trường hợp tay quay đặt cao hoặc cách xa cửa van. Vật liệu SUS304 hoặc SS400.
• POM dẫn hướng ống: Chi tiết bằng nhựa POM có nhiệm vụ định hướng cho ống nối dài, giúp cụm truyền động giữ đúng vị trí khi vận hành.
• Thanh U trên: Là một phần của hệ khung phía trên, hỗ trợ liên kết và tăng độ ổn định cho kết cấu van. Vật liệu SUS304 hoặc SS400.
• Tai bắt tường: Dùng để liên kết hệ khung van với kết cấu tường tại vị trí lắp đặt. Vật liệu SUS304 hoặc SS400.
• Thanh U hẻm: Là chi tiết thuộc hệ khung của van theo cấu tạo thể hiện trên bản vẽ, có vai trò liên kết và định hình kết cấu. Vật liệu SUS304 hoặc SS400.
• Thanh U tường lực: Là bộ phận của khung chịu lực, góp phần truyền tải từ van vào kết cấu lắp đặt. Vật liệu SUS304 hoặc SS400.
• Thanh nêm POM: Chi tiết bằng nhựa POM được bố trí trong cụm dẫn hướng, hỗ trợ cánh van chuyển động và tiếp xúc ổn định với hệ khung.
• Gioăng cao su cánh: Được lắp trên cánh van để tạo vùng tiếp xúc làm kín khi cửa ở trạng thái đóng. Vật liệu EPDM.
• Tấm cánh: Là bộ phận trực tiếp đóng hoặc mở tiết diện dòng nước. Tấm cánh di chuyển lên xuống theo tác động của trục vít me. Vật liệu SUS304 hoặc SS400.
• Thanh U đáy và tăng cứng: Bố trí tại phần dưới của cụm van, vừa tạo liên kết vừa tăng độ cứng cho kết cấu. Vật liệu SUS304 hoặc SS400.
• Thanh U dẫn hướng: Tạo đường dẫn cho cánh van chuyển động theo phương đóng mở, hạn chế lệch cánh trong quá trình vận hành. Vật liệu SUS304 hoặc SS400.
• Tăng cứng cánh: Được bố trí trên tấm cánh để gia cường kết cấu và hạn chế biến dạng của cánh dưới tác động của tải nước. Vật liệu SUS304 hoặc SS400.
• Gioăng cao su đáy: Được bố trí tại phần đáy cửa nhằm hỗ trợ làm kín khu vực tiếp xúc giữa mép dưới cánh và kết cấu đáy. Vật liệu EPDM.

Xét theo chức năng, cấu tạo van cửa phai có thể chia thành ba cụm chính: cụm vận hành và truyền động gồm tay quay, gối ổ bi, ổ ren đồng, trục vít me và ống nối dài; cụm khung – dẫn hướng gồm các thanh U, tai bắt tường và chi tiết POM; cụm cánh – làm kín gồm tấm cánh, tăng cứng cánh, gioăng cao su cánh và gioăng cao su đáy

3. Ứng dụng của van cửa phai trong bể nước sạch và bể nước thải

Van cửa phai được sử dụng phổ biến trong bể nước sạch và bể nước thải để đóng mở, cô lập hoặc kiểm soát dòng nước giữa các ngăn bể, tuyến ống và khu vực xử lý. Tùy vị trí lắp đặt, kích thước cửa, mực nước và yêu cầu vận hành, van có thể được bố trí tại cửa vào, cửa ra, vách ngăn hoặc các khoang kỹ thuật nhằm hỗ trợ quá trình vận hành, bảo trì và kiểm soát dòng chảy trong hệ thống.

Trong bể nước sạch:

Van cửa phai đóng vai trò quan trọng trong việc kiểm soát lưu lượng và mực nước trong các bể chứa nước sạch tại nhà máy cấp nước, trạm xử lý nước sinh hoạt, hoặc khu dân cư. Các ứng dụng cụ thể gồm:

- Điều tiết dòng chảy giữa các bể lắng, bể lọc và bể chứa cuối

- Đóng ngắt lưu thông nước để vệ sinh, bảo trì bể chứa

- Chia vùng cấp nước để điều chỉnh áp lực hệ thống

Với yêu cầu cao về vật liệu an toàn, chống ăn mòn, van thường được chế tạo bằng inox 304 hoặc HDPE, đảm bảo không ảnh hưởng đến chất lượng nước đầu ra.

Trong bể nước thải:

Tại các nhà máy xử lý nước thải sinh hoạt hoặc công nghiệp, van cửa phai được lắp đặt để:

- Điều chỉnh dòng chảy giữa các giai đoạn xử lý: bể thu gom, bể lắng, bể hiếu khí

- Ngăn dòng chảy ngược khi mực nước thay đổi hoặc hệ thống gặp sự cố

- Đóng van để tách vùng xử lý, hỗ trợ bảo trì định kỳ

Môi trường nước thải thường chứa hóa chất hoặc chất ăn mòn, do đó, van cần sử dụng vật liệu SUS 316 hoặc thép phủ epoxy, kèm gioăng cao su chịu hóa chất để đảm bảo độ kín khít và độ bền lâu dài.

4. Penstock – Đơn vị tư vấn, thi công lắp đặt van cửa phai chuyên nghiệp, uy tín

Penstock tự hào là đơn vị tư vấn, thiết kế, sản xuất và thi công lắp đặt cửa chống ngập hàng đầu, mang đến giải pháp bảo vệ hiệu quả cho nhiều công trình dân dụng lẫn công nghiệp. Với đội ngũ kỹ thuật viên giàu kinh nghiệm, công nghệ sản xuất tiên tiến cùng cam kết chất lượng, chúng tôi đảm bảo cung cấp sản phẩm đạt chuẩn và đáp ứng yêu cầu của nhiều các công trình khác nhau.

Với hơn 10 năm kinh nghiệm, chúng tôi đã triển khai nhiều dự án lớn, được tin dùng bởi các đối tác uy tín như Vingroup, Sungroup, FLC Group, Vietcombank .Penstock đã khẳng định trình độ chuyên môn lẫn uy tín đơn vị qua nhiều dự án nổi bật:

- Một số công trình tiêu biểu có thể kể đến như: lắp đặt van cửa phai tại Khu Đô Thị Nam Thăng Long, Công Ty Kỹ Thuật Seen, Cụm Công Nghiệp Jutech, Licogi 18, Nhà Máy Jotun Vietnam Green Field,…

- Thi công cửa chống ngập tầng hầm cho CÔNG TY TNHH XÂY DỰNG DÂN DỤNG OLYMPIA: Đáp ứng tiêu chuẩn kỹ thuật cao, đảm bảo an toàn tuyệt đối cho hệ thống tầng hầm trước tình trạng ngập lụt.

- Cung cấp, lắp đặt, chế tạo cửa chống ngập cho CÔNG TY TNHH AUTO SYSTEM VIỆT NAM: Sản phẩm được thiết kế riêng theo yêu cầu, tối ưu hiệu suất chống nước và độ bền cao.

Chúng tôi cung cấp đa dạng giải pháp: từ thiết bị xử lý nước, thiết bị cơ khí môi trường, van cửa phai, van cửa lật, máy vớt rác,... Mỗi sản phẩm của Penstock đều được thiết kế tùy chỉnh theo từng dự án, đảm bảo tối ưu hiệu suất vận hành và độ tương thích cao với hiện trạng công trình. Với phương châm “Chính xác – Bền bỉ – Đồng hành”, Penstock không chỉ là nhà cung cấp mà còn là đối tác kỹ thuật tin cậy của hàng trăm công trình cấp – thoát nước, xử lý nước thải và các khu công nghiệp trên toàn quốc.

-------------------------------
