Bản lá cửa phai đập: Tiêu chuẩn độ dày & gân tăng cứng trong thiết kế chịu áp lực nước

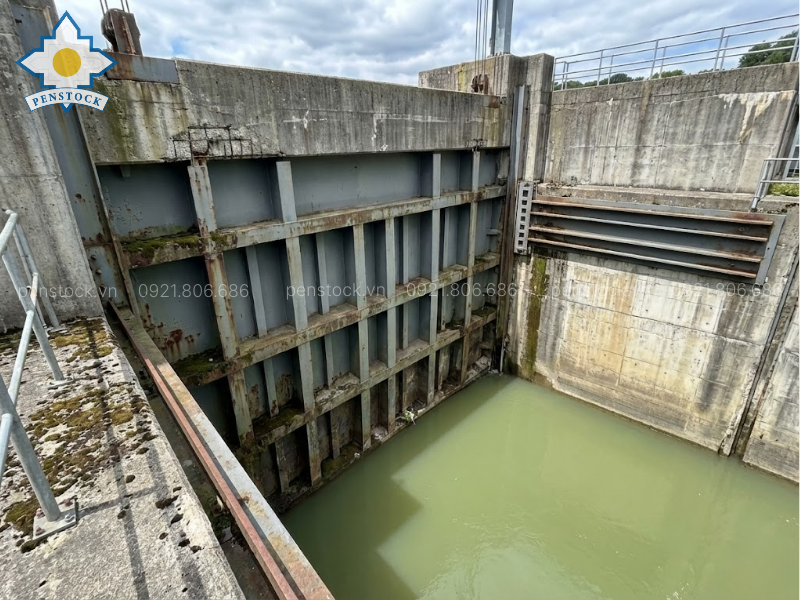

Trong kết cấu cửa phai của công trình thủy lợi – thủy điện, bản lá cửa phai đập là bộ phận chịu lực trực tiếp từ toàn bộ cột nước phía thượng lưu. Nếu khung là phần neo giữ vào bê tông, ray là phần dẫn hướng, thì bản lá chính là “tấm chắn” đối diện áp lực thủy tĩnh mỗi ngày. Sai số ở cấu kiện này không chỉ gây rò rỉ mà còn ảnh hưởng đến an toàn vận hành dài hạn của cả hệ thống.

Nhiều sự cố rò nước, phồng tấm, hỏng gioăng thực chất bắt nguồn từ việc tính toán độ dày chưa đủ hoặc bố trí gân tăng cứng không hợp lý. Vì vậy, khi tìm hiểu về bản lá cửa phai đập: tiêu chuẩn độ dày & gân tăng cứng, điều người thiết kế thực sự quan tâm không phải là con số milimet cố định, mà là cơ sở kỹ thuật phía sau những con số đó.

Vì sao bản lá cửa phai đập là cấu kiện chịu lực quan trọng nhất?

Trong một cửa phai đập, bản lá là tấm thép hoặc inox có kích thước lớn, được gia cường bằng hệ gân phía sau. Khi cửa đóng, toàn bộ áp lực nước tác động lên bề mặt này. Áp lực không phân bố đều mà tăng dần theo chiều sâu, nghĩa là phần đáy cửa luôn chịu tải lớn nhất.

Nếu bản lá bị biến dạng vượt quá giới hạn cho phép, các hệ quả xảy ra theo chuỗi: gioăng không ép kín → rò rỉ tăng dần → ăn mòn cục bộ → giảm tuổi thọ công trình. Đối với đập xả lũ hoặc cống lấy nước lớn, sai lệch này có thể dẫn đến rủi ro vận hành nghiêm trọng.

Chính vì vậy, trong thiết kế cơ khí thủy công, bản lá cửa phai đập luôn được tính toán dựa trên tải trọng thực tế chứ không dựa vào kinh nghiệm cảm tính.

Áp lực thủy tĩnh tác động lên bản lá cửa phai đập

Áp lực nước tại một điểm bất kỳ được xác định theo công thức:

P = ρgh

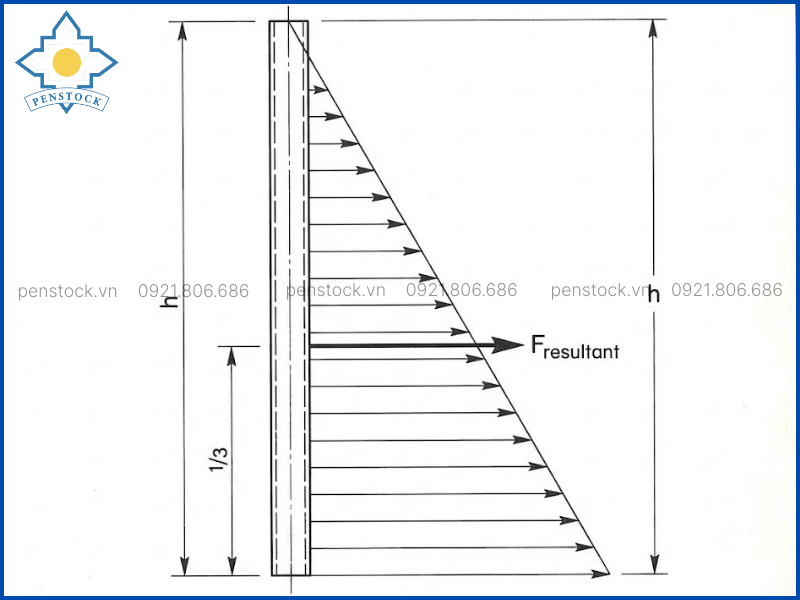

Trong đó ρ là khối lượng riêng của nước, g là gia tốc trọng trường và h là chiều cao cột nước tính từ mặt thoáng. Điều quan trọng là áp lực này tăng tuyến tính theo chiều sâu, tạo thành biểu đồ tam giác khi biểu diễn trên mặt cắt đứng của cửa.

Lực tổng hợp tác dụng lên bản lá không nằm giữa chiều cao mà nằm tại vị trí bằng một phần ba chiều cao tính từ đáy. Điều này khiến phần dưới của bản lá luôn chịu mô men uốn lớn hơn đáng kể so với phần trên.

Xác định độ dày bản lá cửa phai đập theo cột nước thiết kế

Không tồn tại một “độ dày tiêu chuẩn” cố định cho mọi công trình. Độ dày phụ thuộc vào bốn yếu tố chính: chiều cao cột nước, chiều rộng cửa, khoảng cách giữa các gân tăng cứng và giới hạn ứng suất cho phép của vật liệu.

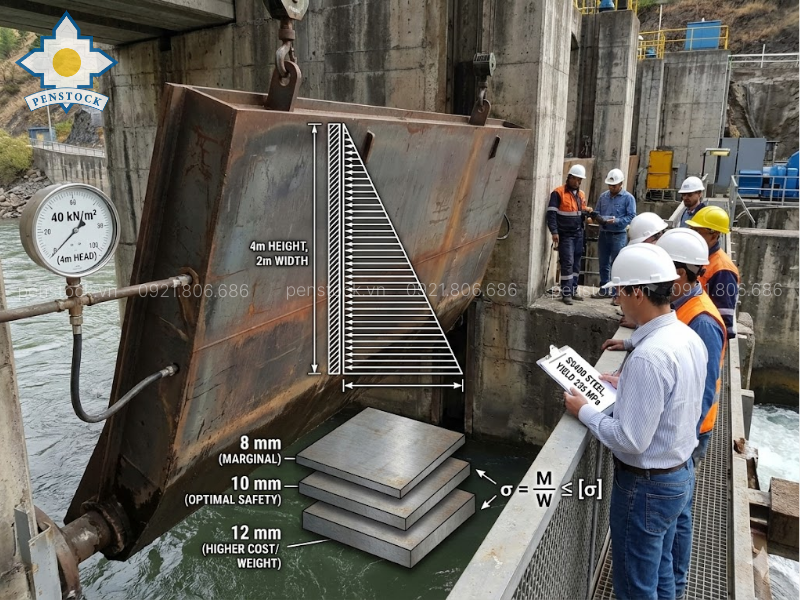

Giả sử một cửa phai cao 4 m, rộng 2 m, làm việc với cột nước thiết kế 4 m. Áp lực lớn nhất tại đáy có thể lên tới gần 40 kN/m². Khi quy đổi thành lực tổng và mô men uốn trên từng ô bản giữa hai gân, kỹ sư sẽ kiểm tra ứng suất uốn của tấm thép.

Nếu sử dụng thép SS400, giới hạn chảy khoảng 235 MPa, ứng suất cho phép thường lấy theo hệ số an toàn nhất định. Khi tính toán, tấm dày 8 mm có thể cho kết quả ứng suất tiệm cận giới hạn, trong khi tấm 10 mm đảm bảo biên độ an toàn tốt hơn. Tấm 12 mm tăng độ an toàn nhưng đồng thời tăng trọng lượng và chi phí.

Như vậy, lựa chọn độ dày bản lá cửa phai đập không chỉ là bài toán chịu lực mà còn là bài toán tối ưu giữa an toàn và kinh tế.

Vai trò của gân tăng cứng trong thiết kế bản lá cửa phai đập

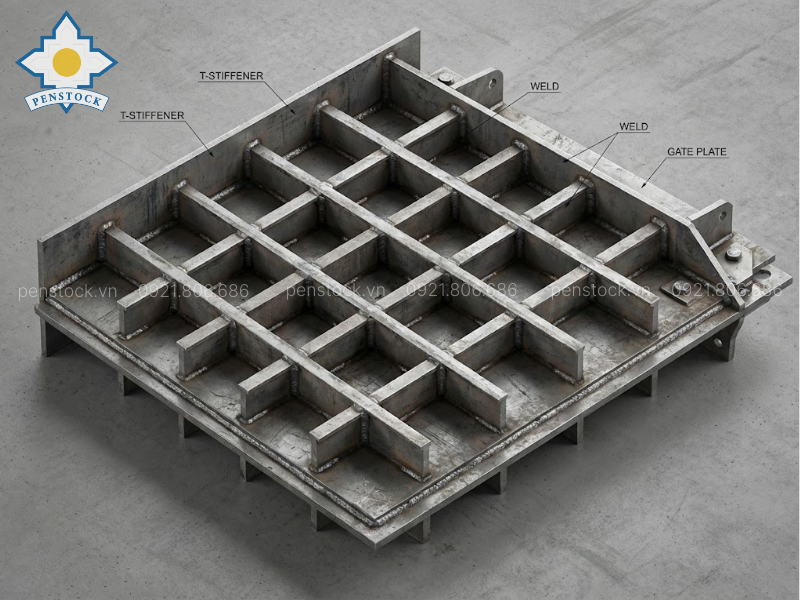

Trong kết cấu bản lá cửa phai đập, gân tăng cứng không phải chi tiết phụ mà là cấu kiện chịu lực chính phía sau tấm thép. Nếu bản lá trực tiếp tiếp nhận áp lực nước thì hệ gân chính là bộ khung đảm nhiệm việc phân phối ứng suất, kiểm soát biến dạng và đảm bảo độ kín nước lâu dài. Thiếu hệ gân hợp lý, bản lá dù dày vẫn có nguy cơ võng, cong vênh hoặc mỏi kim loại sau thời gian vận hành.

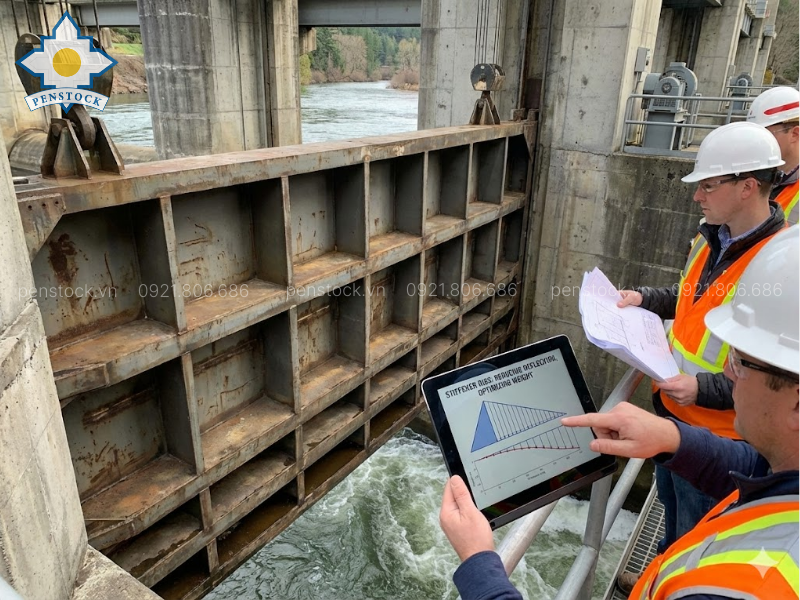

Tăng độ cứng uốn, giảm độ võng bản lá

Áp lực thủy tĩnh tác dụng lên bản lá cửa phai đập phân bố theo dạng tam giác, tăng dần theo chiều sâu cột nước. Khi chiều cao cửa lớn, moment uốn ở vùng chân cửa và giữa nhịp tăng đáng kể.

Việc chỉ tăng độ dày thép để chống võng sẽ làm trọng lượng cửa tăng mạnh, kéo theo chi phí vật liệu, công suất tời nâng và tải trọng lên ray dẫn hướng. Gân tăng cứng giúp nâng cao moment quán tính tiết diện mà không cần tăng quá nhiều độ dày tấm thép. Nhờ đó, độ võng được kiểm soát trong giới hạn cho phép theo tiêu chuẩn thiết kế cửa van thủy công.

Phân phối và tái phân bổ ứng suất

Trong điều kiện thực tế, bản lá cửa phai đập không chỉ chịu áp lực nước tĩnh mà còn chịu tải động khi xả lũ, rung động dòng chảy và va đập vật trôi. Nếu không có hệ gân hợp lý, ứng suất sẽ tập trung tại giữa nhịp hoặc gần mối hàn mép, làm tăng nguy cơ nứt và mỏi kim loại.

Hệ gân tăng cứng chia nhỏ ô bản, rút ngắn nhịp tự do của tấm thép và truyền lực về khung viền hoặc dầm chính. Điều này giúp giảm ứng suất tập trung và tăng độ bền mỏi trong chu kỳ đóng mở lặp lại nhiều năm.

Ổn định hình học để đảm bảo độ kín nước

Độ kín nước là yêu cầu bắt buộc của cửa phai đập. Khi bản lá bị cong vênh hoặc xoắn nhẹ, gioăng cao su không thể ép đều vào bề mặt tiếp xúc, dẫn đến rò rỉ.

Gân tăng cứng giữ cho bản lá ổn định hình học ngay cả khi chênh lệch mực nước lớn. Đặc biệt với cửa có chiều cao trên 3 mét hoặc làm việc ở mực nước sâu, hệ gân quyết định khả năng duy trì mặt phẳng tiếp xúc và độ kín trong thời gian dài.

Tăng khả năng chịu tải động và va đập

Trong mùa lũ, cửa phai đập có thể chịu va chạm từ gỗ trôi, đá hoặc vật nổi lớn. Nếu bản lá chỉ là thép tấm đơn, lực va đập có thể gây lõm cục bộ hoặc biến dạng dẻo không phục hồi.

Gân tăng cứng đóng vai trò như hệ khung chịu lực phụ, giúp phân tán lực va đập ra diện rộng, hạn chế biến dạng cục bộ và bảo vệ toàn bộ kết cấu cửa.

Tối ưu hóa trọng lượng và chi phí tổng thể

Một thiết kế hợp lý thường là sự cân bằng giữa độ dày bản thép và hệ gân phía sau. Thay vì tăng thép từ 12 mm lên 20 mm, kỹ sư có thể giữ độ dày trung bình và bố trí gân theo phương đứng, phương ngang hoặc dạng khung hộp để đạt độ cứng tương đương.

Giải pháp này giúp giảm trọng lượng tổng thể của bản lá cửa phai đập, từ đó giảm tải cho kết cấu bê tông và giảm công suất thiết bị nâng hạ, mang lại hiệu quả kinh tế dài hạn.

Tăng độ bền mỏi và tuổi thọ công trình

Cửa phai đập làm việc theo chu kỳ đóng – mở lặp lại trong nhiều năm. Mỗi chu kỳ đều tạo ra dao động ứng suất trong tấm thép và mối hàn. Gân tăng cứng giúp giảm biên độ ứng suất biến thiên, hạn chế nứt mối hàn và kéo dài tuổi thọ khai thác.

Một hệ gân được tính toán đúng có thể giúp cửa vận hành ổn định 20–30 năm mà không cần gia cường lớn, giảm đáng kể chi phí bảo trì.

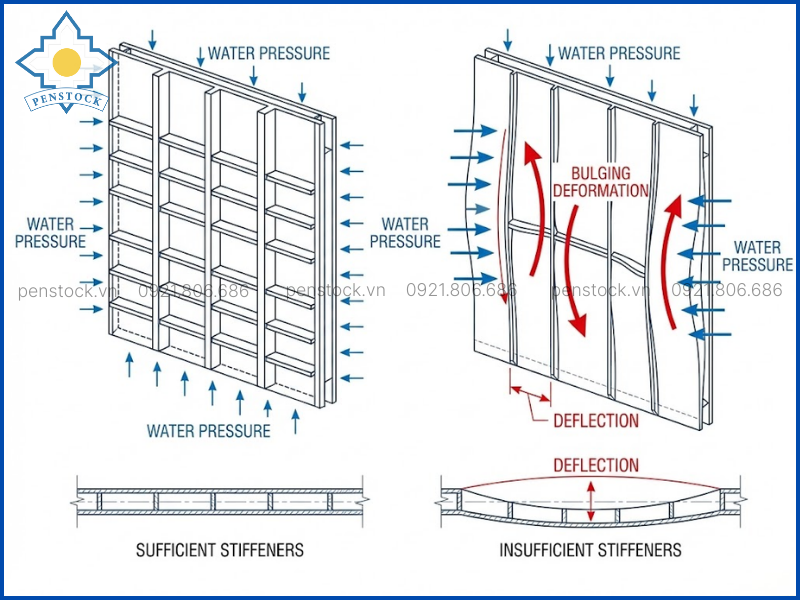

Kiểm tra độ võng và biến dạng bản lá cửa phai đập

Trong thiết kế, ngoài kiểm tra ứng suất, độ võng cũng là tiêu chí quan trọng. Độ võng vượt mức cho phép có thể làm gioăng không ép kín hoàn toàn vào khung, gây rò rỉ liên tục.

Độ võng phụ thuộc vào độ cứng tổng hợp của hệ tấm và gân. Khi tăng chiều cao cửa, độ võng tăng theo cấp số mũ nếu không bổ sung gân hợp lý. Đây là lý do cửa phai đập lớn luôn có hệ gân dày đặc và cấu tạo phức tạp hơn nhiều so với cửa nhỏ.



Những sai lầm phổ biến khi thiết kế bản lá cửa phai đập

Trong thực tế triển khai công trình thủy lợi – thủy điện, nhiều sự cố rò rỉ, cong vênh hoặc nứt mối hàn của bản lá cửa phai đập không xuất phát từ vật liệu kém, mà đến từ sai sót trong tư duy thiết kế ban đầu. Dưới đây là các lỗi phổ biến mang tính hệ thống mà kỹ sư và đơn vị chế tạo cần đặc biệt lưu ý.

Chọn độ dày thép theo kinh nghiệm thay vì tính toán tải trọng

Một trong những sai lầm lớn nhất là xác định chiều dày bản lá dựa vào “công trình tương tự” thay vì tính toán theo:

• Chiều cao cột nước thiết kế

• Áp lực thủy tĩnh cực đại

• Hệ số an toàn theo cấp công trình

Việc chọn thép quá mỏng dẫn đến độ võng vượt giới hạn cho phép, cong mép tiếp xúc gioăng và rò rỉ nước. Ngược lại, chọn quá dày làm tăng trọng lượng cửa, kéo theo tăng tải cho hệ nâng và ray dẫn hướng, gây lãng phí chi phí đầu tư.

Bố trí gân tăng cứng không hợp lý

Không ít thiết kế bố trí gân theo cảm tính: khoảng cách quá thưa, chiều cao gân không đủ hoặc không đồng bộ giữa phương đứng và phương ngang.

Hậu quả là bản lá cửa phai đập xuất hiện:

• Ứng suất tập trung ở giữa nhịp

• Biến dạng cục bộ giữa các gân

• Nứt mối hàn tại vị trí giao gân

Hệ gân phải được tính toán dựa trên moment uốn cực đại và kiểm soát độ võng theo tiêu chuẩn kỹ thuật, thay vì chỉ gia cường để “cho chắc”.

Không kiểm soát biến dạng tổng thể và biến dạng xoắn

Nhiều bản vẽ chỉ tập trung vào khả năng chịu uốn mà bỏ qua biến dạng xoắn hoặc lệch tâm do tải trọng không đều. Trong điều kiện xả lũ, dòng chảy có thể tạo lực bất đối xứng lên bản lá cửa phai đập.

Nếu không tính đến yếu tố này, cửa có thể:

• Vặn xoắn nhẹ

• Không khít với khung dẫn hướng

• Mất độ kín nước

Thiết kế cần kiểm tra cả độ cứng theo hai phương và khả năng làm việc không gian của toàn bộ tấm cửa.

Thiết kế mối hàn không phù hợp

Bản lá và gân tăng cứng thường liên kết bằng hàn. Tuy nhiên, nếu:

• Không tính toán chiều dài và chiều cao mối hàn

• Bố trí mối hàn gián đoạn không hợp lý

• Không xét đến ứng suất mỏi

Thì mối hàn trở thành điểm yếu nhất của kết cấu. Nứt mối hàn là nguyên nhân phổ biến khiến bản lá phải sửa chữa sau vài năm vận hành.

Không tính đến ăn mòn và môi trường làm việc

Cửa phai đập làm việc trong môi trường ẩm ướt liên tục, thậm chí nước có tính ăn mòn cao. Một số thiết kế chỉ tập trung vào khả năng chịu lực ban đầu mà không:

• Cộng thêm chiều dày dự phòng ăn mòn

• Chọn vật liệu thép phù hợp

• Thiết kế khe thoát nước và bề mặt chống đọng

Hậu quả là sau vài năm, chiều dày thực tế giảm, độ cứng suy yếu và nguy cơ mất an toàn tăng lên.

Bỏ qua kiểm tra điều kiện vận hành thực tế

Thiết kế bản lá cửa phai đập đôi khi chỉ xét trạng thái mực nước tĩnh, mà không kiểm tra:

• Tải trọng khi đóng mở nhanh

• Lực va đập từ vật trôi

• Áp lực động khi xả lũ lớn

Điều này khiến cửa hoạt động ổn định trong điều kiện bình thường nhưng gặp sự cố khi vận hành ở chế độ cực hạn.

Thiếu phối hợp giữa thiết kế và chế tạo

Một số bản vẽ thiết kế có cấu hình gân phức tạp, khó thi công hoặc khó đảm bảo độ phẳng khi hàn. Nếu không tính đến biến dạng nhiệt do hàn, bản lá cửa phai đập có thể cong vênh ngay từ giai đoạn chế tạo.

Thiết kế cần gắn với khả năng gia công thực tế, quy trình hàn và kiểm soát biến dạng sau hàn để đảm bảo độ chính xác lắp đặt.

Lựa chọn vật liệu cho bản lá cửa phai đập

Trong môi trường nước ngọt, thép carbon phủ epoxy là lựa chọn kinh tế. Với nước thải hoặc môi trường ăn mòn, inox 304 được sử dụng phổ biến. Ở khu vực ven biển, inox 316 có khả năng chống ăn mòn clorua tốt hơn, giúp kéo dài tuổi thọ cấu kiện.

Tuy nhiên, dù dùng inox, bản lá cửa phai đập vẫn cần gân tăng cứng tương đương vì mô đun đàn hồi của inox không cao hơn thép carbon đáng kể. Nhiều người nhầm tưởng inox có thể giảm gân, nhưng về mặt cơ học điều này không chính xác.

Quy trình thiết kế bản lá cửa phai đập đạt chuẩn kỹ thuật

Thiết kế bắt đầu từ xác định cột nước cực đại và tải trọng biên. Sau đó tính toán lực tổng và mô men uốn trên từng ô bản. Từ đây chọn độ dày sơ bộ, bố trí gân tăng cứng, rồi kiểm tra lại ứng suất và độ võng.

Các đơn vị có năng lực thiết kế cơ khí thủy công như Penstock.vn thường thực hiện đầy đủ các bước này trước khi gia công, đảm bảo bản lá cửa phai đập đáp ứng yêu cầu kỹ thuật và an toàn lâu dài.

Ví dụ minh họa thực tế

Với cửa cao 5 m và rộng 3 m, cột nước 5 m, lực tổng tác động có thể lên tới hàng trăm kN. Nếu sử dụng tấm 8 mm với khoảng cách gân 1 m, độ võng tính toán có thể vượt ngưỡng cho phép. Khi giảm khoảng cách gân xuống 600 mm hoặc tăng độ dày lên 10 mm, độ võng giảm đáng kể và ứng suất nằm trong giới hạn an toàn.

Điều này cho thấy tối ưu thiết kế không chỉ nằm ở việc tăng độ dày mà là sự kết hợp hợp lý giữa độ dày và gân tăng cứng.



Kết luận

Thiết kế bản lá cửa phai đập là bài toán kỹ thuật đòi hỏi tính toán chính xác dựa trên áp lực thủy tĩnh, ứng suất vật liệu và kiểm soát biến dạng. Không có một con số độ dày chung cho mọi công trình. Sự an toàn và tuổi thọ cửa phai phụ thuộc vào cách kết hợp hợp lý giữa độ dày bản lá và hệ gân tăng cứng.

Đầu tư tính toán đúng ngay từ giai đoạn thiết kế giúp tránh rủi ro rò rỉ, biến dạng và hư hỏng trong suốt vòng đời công trình. Trong cơ khí thủy công, tối ưu chi phí không đồng nghĩa với giảm độ dày, mà là thiết kế thông minh dựa trên cơ sở cơ học vững chắc.
