Bản Lá Van Cửa Phai Hình Chữ Nhật Cấu Tạo, Ưu Điểm & Ứng Dụng Chi Tiết

Trong các hệ thống hạ tầng thủy lợi, xử lý nước thải và kiểm soát lũ lụt hiện đại, van cửa phai hình chữ nhật (Rectangular Sluice Gate) đóng vai trò là “người gác cổng” thiết yếu. Việc hiểu rõ về cấu tạo, nguyên lý hoạt động và cách lựa chọn loại van này không chỉ giúp tối ưu hóa hiệu suất vận hành mà còn tiết kiệm chi phí bảo trì dài hạn. Hãy cùng khám phá chi tiết những yếu tố làm nên sức mạnh của van cửa phai hình chữ nhật – từ thiết kế tinh xảo đến khả năng ứng dụng linh hoạt trong mọi địa hình công trình



Van cửa phai hình chữ nhật là gì?



Van cửa phai hình chữ nhật (Penstock) là thiết bị cơ khí chuyên dụng dùng để đóng/mở, điều tiết hoặc ngăn chặn dòng chảy lớn tại các cửa cống, kênh mương thủy lợi, và nhà máy xử lý nước. Cấu tạo gồm tấm chắn hình chữ nhật trượt lên xuống theo khung, vận hành bằng tay quay hoặc động cơ điện, thường làm từ inox, thép không gỉ hoặc nhựa HDPE bền b

Đặc điểm chi tiết của van cửa phai hình chữ nhật:

• Chức năng chính: Điều tiết lưu lượng, mức nước và ngăn dòng trong các công trình thủy lợi, trạm bơm, hồ điều hòa.

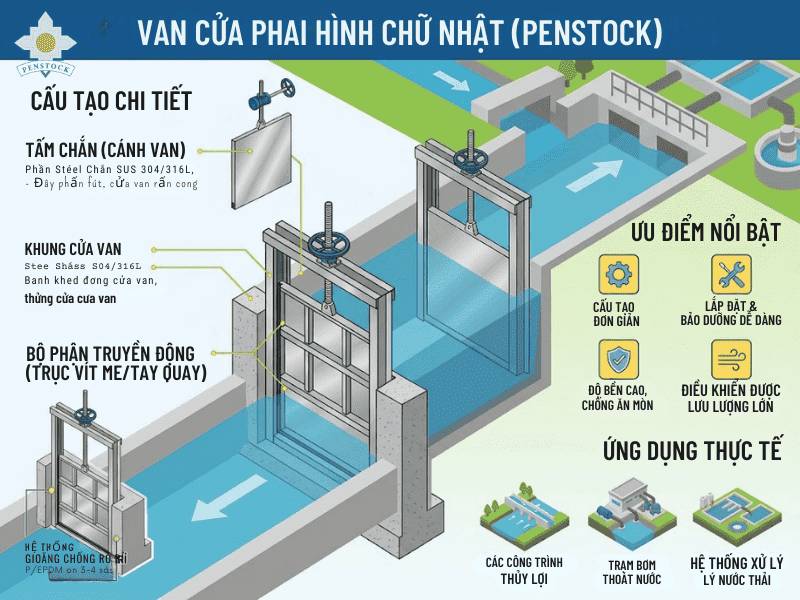

• Cấu tạo: Bao gồm khung cửa, tấm chắn (cánh van), và bộ phận truyền động (trục vít me hoặc cáp tời). Cửa van thường có đệm kín đàn hồi ở 3 hoặc 4 mặt để chống rò rỉ nước.
• Vật liệu: Thường được sản xuất từ inox 304, 316L, hoặc thép sơn mạ kẽm, đảm bảo khả năng chịu áp suất cao và chống ăn mòn trong môi trường nước.
• Nguyên lý vận hành: Vận hành thủ công (quay tay) hoặc tự động (động cơ điện), tấm van trượt theo chiều dọc lên xuống để mở hoặc đóng nước.
• Ưu điểm: Cấu tạo đơn giản, dễ lắp đặt và bảo dưỡng, độ bền cao, điều khiển được lưu lượng lớn.
• Ứng dụng: Sử dụng rộng rãi tại các cửa xả ven biển, kênh mương thủy lợi, trạm bơm thoát nước và các bể xử lý nước thải.

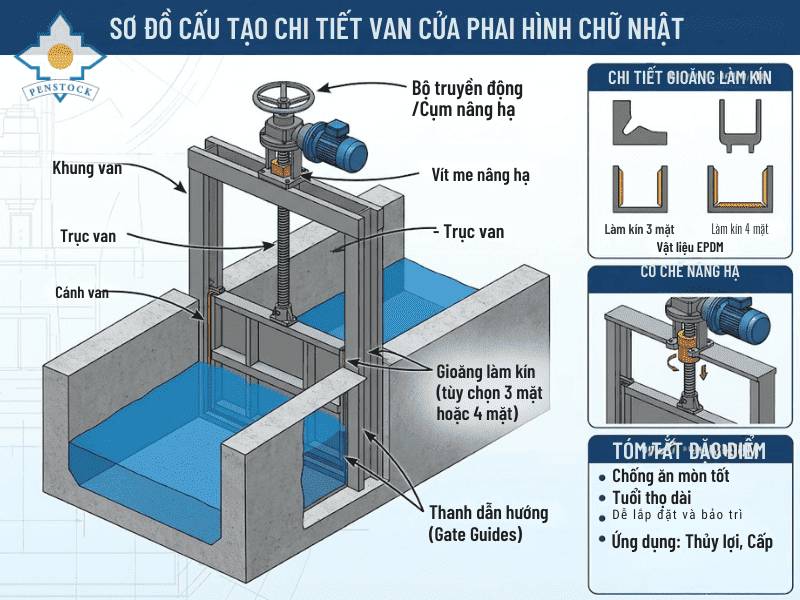

Cấu tạo chi tiết của Van cửa phai hình chữ nhật

Một bộ van cửa phai tiêu chuẩn được cấu thành từ 4 bộ phận chính, được thiết kế đồng bộ để đảm bảo tính vận hành linh hoạt, độ kín khít tuyệt đối và độ bền trong môi trường nước khắc nghiệt.

Khung van

Khung van là bộ phận chịu lực và định hướng chuyển động cho cánh van.

• Lắp đặt: Được gắn cố định vào thành tường bê tông bằng bu lông hóa chất hoặc đúc sẵn vào kết cấu công trình.
• Vật liệu: Thường được làm từ thép không gỉ (Inox 304, 316) hoặc thép carbon sơn phủ Epoxy để chống ăn mòn và xâm thực.

Cánh van

Đây là bộ phận ngăn dòng chính. Cánh van hình chữ nhật được tính toán độ dày kỹ lưỡng và gia cường bằng hệ thống gân tăng cứng để chịu được áp lực nước lớn ($p = \rho gh$) mà không bị biến dạng hay cong vênh.

Hệ thống kín khít

Được coi là “linh hồn” của van cửa phai, quyết định hiệu suất ngăn nước.

• Cấu tạo: Bao gồm các dải cao su chuyên dụng (thường là cao su EPDM hoặc P-seal) gắn xung quanh 3 cạnh hoặc 4 cạnh của cánh van/khung van.
• Cơ chế: Khi van đóng, áp lực nước đẩy cánh van ép chặt vào dải cao su, tạo nên độ kín khít cơ học hoàn hảo, ngăn chặn sự rò rỉ.

Cơ cấu điều khiển

Tùy vào quy mô và yêu cầu tự động hóa của công trình, van có thể được vận hành bằng các phương thức:

• Thủ công: Sử dụng tay quay hoặc vô lăng kết hợp trục vít me (phù hợp cho cửa nhỏ, tần suất vận hành thấp).
• Điện: Động cơ điện (Electric Actuator) cho phép điều khiển từ xa, tích hợp vào hệ thống SCADA để quản lý tập trung.
• Thủy lực/Khí nén: Dùng cho các cửa van kích thước cực lớn, cần lực đóng mở mạnh và nhanh.

Cơ cấu điều khiển

Tùy vào quy mô và yêu cầu vận hành, van có thể được điều khiển bằng:

• Thủ công: Tay quay hoặc vô lăng kết hợp trục vít me.
• Điện: Động cơ điện (Electric Actuator) cho phép điều khiển từ xa qua hệ thống SCADA.
• Thủy lực/Khí nén: Dùng cho các cửa van cực lớn, cần lực đóng mở mạnh.

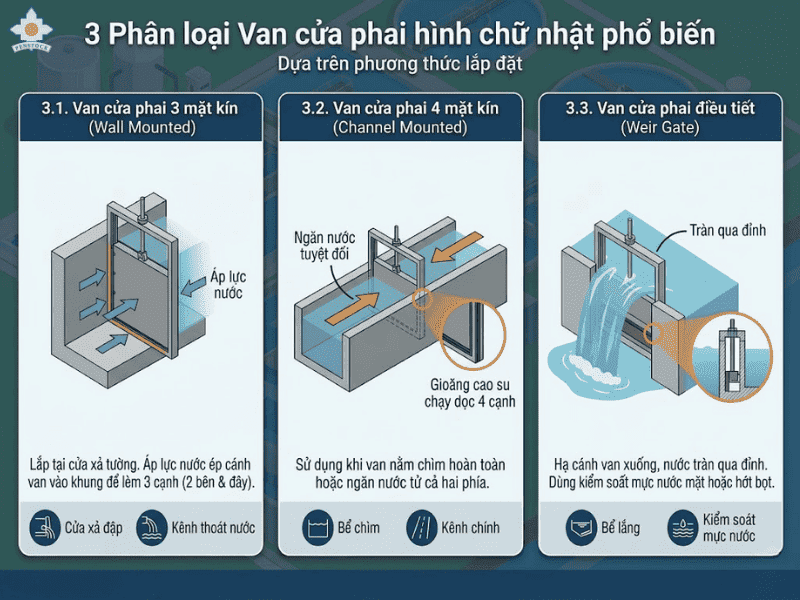

Phân loại Van cửa phai hình chữ nhật phổ biến

Để lựa chọn đúng loại van cho dự án, các kỹ sư thường phân loại dựa trên phương thức lắp đặt:

Van cửa phai 3 mặt kín (Wall Mounted)

Thường lắp tại các cửa xả tường. Áp lực nước sẽ ép cánh van vào khung để làm kín. Loại này chỉ cần kín 3 cạnh (2 bên và đáy).

Van cửa phai 4 mặt kín (Channel Mounted)

Sử dụng khi van nằm chìm hoàn toàn dưới mực nước hoặc cần ngăn nước tuyệt đối từ cả hai phía. Hệ thống gioăng cao su sẽ chạy dọc cả 4 cạnh của hình chữ nhật.

Van cửa phai điều tiết (Weir Gate)

Thay vì nâng từ dưới lên, loại van này hạ cánh van xuống để nước tràn qua đỉnh. Thường dùng để kiểm soát mực nước mặt hoặc hớt bọt trong các bể lắng.

Ưu điểm vượt trội của thiết kế hình chữ nhật

Tại sao nên chọn hình chữ nhật thay vì các hình dáng khác?

• Tối ưu lưu lượng: Hình chữ nhật khớp hoàn hảo với hình dáng của kênh dẫn và cửa cống bê tông, giúp dòng chảy thoát nhanh nhất, không bị thắt nút cổ chai.
• Khả năng chịu lực tốt: Cấu trúc hình học cho phép phân bố các thanh gia cường dễ dàng, giúp van chịu được cột nước cao (Head pressure).
• Dễ dàng lắp đặt và bảo trì: Thiết kế module hóa giúp việc thay thế gioăng cao su hoặc trục vít trở nên đơn giản hơn.
• Tuổi thọ cao: Với chất liệu Inox 304/316, van có thể vận hành ổn định trên 20 năm ngay cả trong môi trường nước thải công nghiệp.

Ứng dụng của Van cửa phai hình chữ nhật

Sản phẩm này có mặt trong hầu hết các công trình hạ tầng kỹ thuật:

• Hệ thống thoát nước đô thị: Ngăn triều cường xâm nhập vào thành phố và thoát nước mưa ra sông.
• Nhà máy xử lý nước thải (WWT): Điều tiết lưu lượng nước giữa các bể (bể lắng, bể Aerotank, bể khử trùng).
• Nông nghiệp & Thủy lợi: Kiểm soát nước tưới tiêu trong các hệ thống kênh mương nội đồng.
• Nhà máy thủy điện & Nhiệt điện: Cửa lấy nước làm mát cho hệ thống máy móc.

Quy trình lắp đặt Van cửa phai chuẩn kỹ thuật

Việc lắp đặt sai cách có thể dẫn đến hiện tượng rò rỉ hoặc kẹt van. Quy trình chuẩn gồm 5 bước:

• Kiểm tra bề mặt bê tông: Đảm bảo độ phẳng của lòng kênh hoặc tường để khung van áp sát hoàn toàn.
• Định vị khung van: Sử dụng máy thủy bình để căn chỉnh độ thẳng đứng của trục vít.
• Khoan và cố định: Sử dụng bu lông nở hoặc bu lông hóa chất Inox. Lưu ý không siết quá chặt ngay từ đầu để có không gian điều chỉnh nhỏ.
• Lắp đặt cánh van và hệ thống truyền động: Đảm bảo trục vít me đồng tâm với đai ốc nâng.
• Thử nghiệm khô và thử nghiệm ướt: Kiểm tra độ trơn tru khi đóng mở và độ kín khít khi có áp lực nước.

Các tiêu chuẩn kỹ thuật khi lựa chọn Van cửa phai

Khi lập hồ sơ thầu hoặc thiết kế, bạn cần lưu ý các thông số:

• Tiêu chuẩn chế tạo: AWWA C561 (tiêu chuẩn Hoa Kỳ) hoặc các tiêu chuẩn TCVN tương đương.
• Độ rò rỉ cho phép: Theo tiêu chuẩn AWWA, độ rò rỉ không được vượt quá $1.24$ lít/phút trên mỗi mét chu vi gioăng trong điều kiện áp suất thiết kế.
• Vật liệu: Inox 304 cho nước ngọt, Inox 316 cho nước mặn/hóa chất.

Bảng so sánh Van cửa phai Inox và Van cửa phai Thép/Gang

Đặc điểm	Van cửa phai Inox	Van cửa phai Gang/Thép
Trọng lượng	Nhẹ, dễ lắp đặt	Rất nặng
Chống ăn mòn	Tuyệt vời, không cần sơn	Dễ bị rỉ sét, cần sơn epoxy
Độ kín	Rất cao (Gioăng mềm)	Trung bình (Tiếp xúc kim loại)
Giá thành	Cao hơn ban đầu	Thấp hơn
Chi phí bảo trì	Rất thấp	Cao (phải sơn lại định kỳ)



Kinh nghiệm bảo trì để kéo dài tuổi thọ van

“Của bền tại người”, van cửa phai cần được chăm sóc định kỳ:

• Bôi trơn trục vít: Thực hiện ít nhất 3 tháng/lần để tránh kẹt.
• Vệ sinh rác thải: Loại bỏ vật cản bám ở đáy khung van để cánh van có thể đóng hết hành trình.
• Kiểm tra gioăng cao su: Nếu thấy dấu hiệu nứt nẻ hoặc rò rỉ lớn, cần thay thế ngay để đảm bảo hiệu suất.

Tại sao nên chọn Penstock làm đơn vị tư vấn và cung cấp?

Tại Penstock, chúng tôi không chỉ bán sản phẩm, chúng tôi cung cấp giải pháp kiểm soát nước toàn diện. Với đội ngũ kỹ sư giàu kinh nghiệm:

• Thiết kế tối ưu theo yêu cầu riêng của từng công trình (Custom-made).
• Sản xuất trực tiếp, đảm bảo tiến độ và giá thành cạnh tranh.
• Hỗ trợ kỹ thuật 24/7 và bảo hành dài hạn.

Kết luận

Van cửa phai hình chữ nhật là một phần không thể thiếu trong quản lý tài nguyên nước và bảo vệ môi trường. Đầu tư vào một hệ thống van chất lượng ngay từ đầu sẽ giúp doanh nghiệp và chủ đầu tư tránh được những rủi ro về ngập lụt và sự cố vận hành trong tương lai.
