Trong các công trình đập xả lũ và thủy điện quy mô lớn, vấn đề không chỉ nằm ở việc tính toán bản lá cửa phai mà còn nằm ở cách vận hành nó. Khi tải trọng nâng lên đến hàng trăm kN hoặc thậm chí hàng MN, cơ cấu truyền động cơ khí truyền thống như tời cáp hay vít me bắt đầu bộc lộ giới hạn. Đây là lúc bộ truyền động thủy lực trở thành giải pháp được cân nhắc nghiêm túc.
Tuy nhiên, để quyết định có nên sử dụng truyền động thủy lực hay không, cần hiểu rõ nguyên lý tạo lực, cách tính toán xi lanh và những lợi thế thực sự của hệ thống này trong môi trường công trình.
Bộ truyền động thủy lực cửa phai đập là gì?
Bộ truyền động thủy lực là hệ thống sử dụng áp suất dầu để tạo lực nâng hoặc hạ cửa phai. Khác với tời cơ khí sử dụng motor quay – truyền qua hộp số – tang cáp, hệ thủy lực tạo lực trực tiếp thông qua xi lanh piston.
Điểm khác biệt cốt lõi nằm ở việc lực không phụ thuộc vào kích thước hộp số hay mô men quay của motor, mà phụ thuộc vào áp suất và diện tích piston. Điều này cho phép tạo lực rất lớn trong không gian lắp đặt gọn hơn nhiều so với hệ cơ khí tương đương.
Trong các cửa phai đập lớn, đặc biệt là cửa xả lũ hoặc cửa cung, truyền động thủy lực thường được sử dụng để đảm bảo:
-
Lực nâng đủ lớn
-
Tốc độ phản hồi nhanh
-
Điều khiển chính xác hành trình

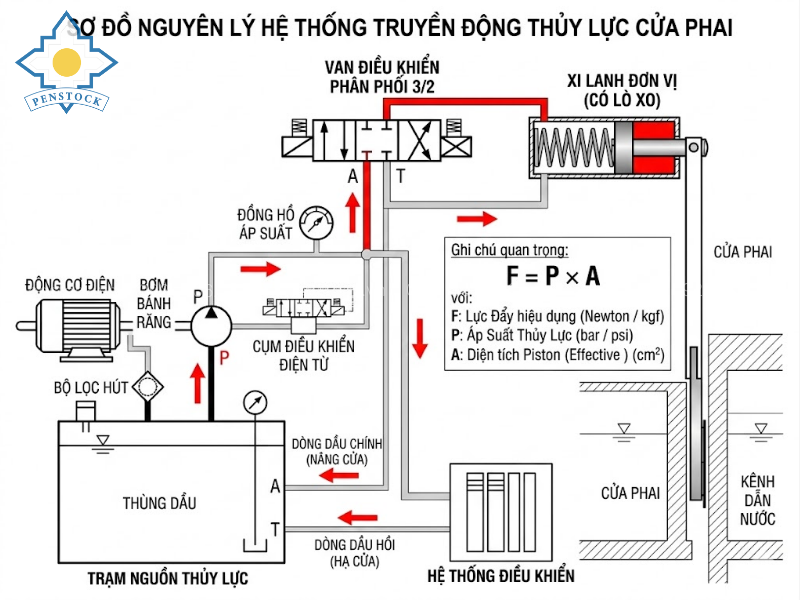

Nguyên lý hoạt động của hệ thống thủy lực nâng cửa phai
Nguyên lý cơ bản của hệ thủy lực dựa trên định luật Pascal: áp suất trong chất lỏng kín được truyền đều theo mọi hướng.
Lực sinh ra trong xi lanh được xác định theo công thức:
F=P×AF = P \times A
Trong đó:
F = lực nâng (N)
P = áp suất dầu (Pa)
A = diện tích piston (m²)
Khi bơm thủy lực tạo áp suất trong hệ thống, dầu được dẫn vào xi lanh. Áp suất tác dụng lên diện tích piston tạo ra lực đẩy, nâng cửa phai lên.
Khi cần hạ cửa, van phân phối điều hướng dòng dầu ngược lại.
Bộ truyền động thủy lực cửa phai đập
Tính toán lực xi lanh cho cửa phai đập
Giả sử một cửa phai có:
-
Trọng lượng bản thân: 120 kN
-
Lực nước tác dụng: 300 kN
-
Hệ số ma sát ray dẫn hướng: 5% tải trọng
Tổng lực nâng cần thiết:
Ftotal=(120+300)×1.05F_{total} = (120 + 300) \times 1.05 Ftotal=441 kNF_{total} = 441 \, kN
Để đảm bảo an toàn, chọn hệ số dự phòng 1.3:
Fdesign=441×1.3F_{design} = 441 \times 1.3 Fdesign≈573 kNF_{design} ≈ 573 \, kN
Giả sử hệ thống làm việc ở áp suất 16 MPa (16 × 10⁶ N/m²).
Diện tích piston cần thiết:
A=FPA = \frac{F}{P} A=57300016×106A = \frac{573000}{16 \times 10^6} A≈0.0358 m2A ≈ 0.0358 \, m^2
Từ đó suy ra đường kính piston:
D=4AπD = \sqrt{\frac{4A}{\pi}} D≈214 mmD ≈ 214 \, mm
Như vậy cần xi lanh có đường kính piston khoảng 220 mm để đảm bảo an toàn vận hành.
Đây là cách tính trực tiếp và minh bạch, không dựa vào ước lượng cảm tính.
Cấu tạo chi tiết bộ truyền động thủy lực

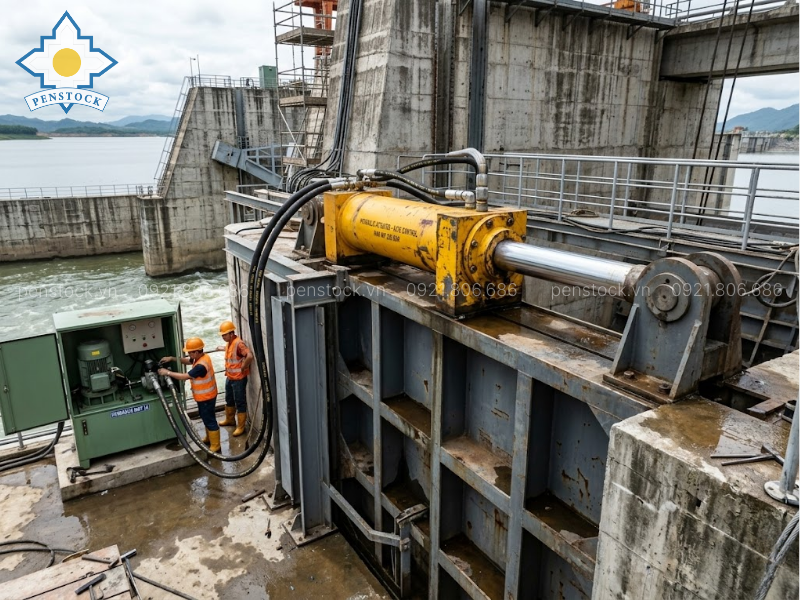

Một hệ thống hoàn chỉnh gồm:
-
Xi lanh thủy lực chịu lực chính
-
Bộ nguồn thủy lực (HPU) gồm motor + bơm
-
Van phân phối và van an toàn
-
Thùng dầu
-
Hệ ống dẫn và cảm biến áp suất
-
Tủ điều khiển điện hoặc tích hợp SCADA
Điểm mạnh của hệ này là có thể kiểm soát áp suất, hành trình và tốc độ bằng van tiết lưu hoặc biến tần điều khiển motor bơm.
Bộ truyền động thủy lực cửa phai đập
Ưu điểm của truyền động thủy lực trong cửa phai đập lớn
Ưu điểm quan trọng nhất là khả năng tạo lực lớn trong kích thước gọn. Với áp suất 16–25 MPa, hệ thống có thể tạo lực hàng trăm kN đến hàng MN mà không cần cơ cấu hộp số cồng kềnh.
Thứ hai là khả năng giữ tải. Khi van khóa đóng, dầu không thể hồi về thùng, cửa giữ nguyên vị trí ngay cả khi mất điện.
Thứ ba là điều khiển chính xác. Hệ có thể tích hợp cảm biến hành trình và điều khiển tự động, phù hợp công trình yêu cầu vận hành từ xa.
Ngoài ra, hệ thủy lực vận hành êm, ít rung động cơ học so với truyền động bánh răng – vít me.

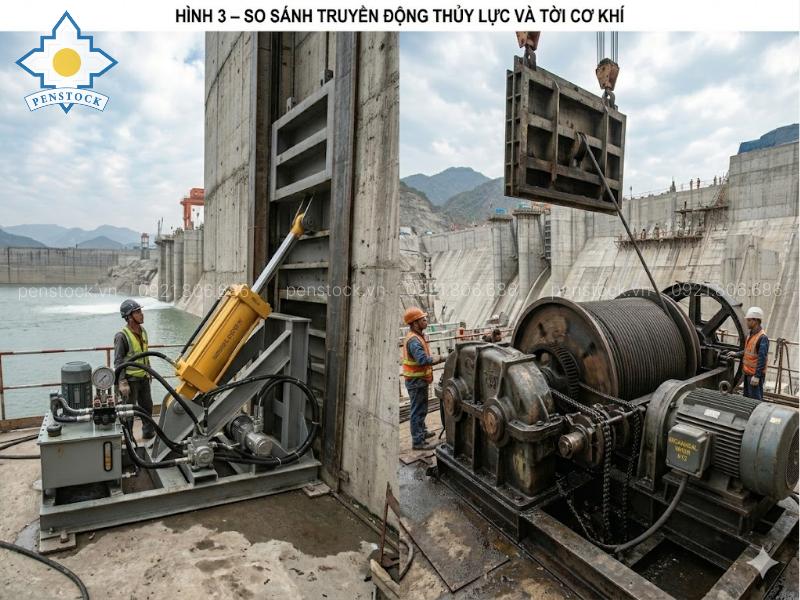

So sánh thủy lực và cơ khí truyền thống
Về lực nâng, thủy lực vượt trội khi tải lớn. Tời cơ khí muốn đạt lực tương đương phải tăng kích thước hộp số và motor.
Về tốc độ phản hồi, thủy lực có thể điều chỉnh linh hoạt bằng van điều khiển.
Về chi phí đầu tư, thủy lực cao hơn ban đầu nhưng giảm chi phí bảo trì cơ khí dài hạn.
Về độ an toàn khi sự cố, hệ thủy lực có van an toàn chống quá áp và cơ chế khóa tải tự nhiên.
Bộ truyền động thủy lực cửa phai đập
Khi nào nên chọn bộ truyền động thủy lực?
Truyền động thủy lực phù hợp khi:
-
Cửa phai có tải trọng lớn
-
Yêu cầu đóng/mở nhanh khi xả lũ
-
Công trình thủy điện yêu cầu điều khiển chính xác
-
Hệ thống cần tích hợp điều khiển tự động
Với cửa nhỏ nội đồng, cơ cấu vít me vẫn là lựa chọn kinh tế hơn.
