Trong các công trình thủy lợi và thủy điện, van cửa phai lắp trên kênh thường bị xem là hạng mục “phụ”, nhưng trên thực tế, đây lại là thiết bị chịu rủi ro vận hành lớn nhất. Không ít công trình phải dừng cấp nước, sửa chữa nhiều lần chỉ vì cửa phai đóng mở nặng, kẹt ray hoặc rò rỉ nước kéo dài. Qua kinh nghiệm triển khai thực tế, Penstock nhận thấy phần lớn sự cố không đến từ thiết bị kém chất lượng, mà bắt nguồn từ cấu tạo cửa phai không phù hợp ngay từ khâu thiết kế và gia công, đặc biệt là ba cấu kiện then chốt: bản lá – ray dẫn hướng – gioăng kín nước.
Van cửa phai lắp trên kênh – vì sao cấu tạo quyết định tuổi thọ vận hành?
Trong thực tế thi công và vận hành, tuổi thọ của cửa phai lắp trên kênh không phụ thuộc nhiều vào độ dày thép hay “làm chắc tay”, mà phụ thuộc trực tiếp vào cách cấu tạo ngay từ đầu. Cửa phai làm việc trong môi trường nước hở, chịu tác động liên tục của bùn cát, rác trôi, dòng chảy không ổn định và tần suất đóng mở cao. Đây là những điều kiện mà nếu cấu tạo không được tính toán đúng, thiết bị sẽ xuống cấp rất nhanh, dù vật liệu có tốt đến đâu.
Thực tế cho thấy, nhiều cửa phai chỉ sau một thời gian ngắn đã xuất hiện hiện tượng đóng mở nặng, kẹt ray hoặc rò rỉ kéo dài, không phải do ăn mòn hay quá tải, mà do bản lá không giữ được độ phẳng, ray dẫn hướng sai song song hoặc gioăng không làm việc đúng chức năng. Khi các cấu kiện này không đồng bộ, lực tác động trong quá trình vận hành sẽ phân bố lệch, gây mài mòn cục bộ và làm hỏng dần toàn bộ hệ cửa.
Khác với các thiết bị cơ khí có thể tháo rời dễ dàng, cửa phai trên kênh thường gắn chặt với kết cấu bê tông, việc sửa chữa hay thay thế sau khi đưa vào sử dụng rất tốn kém và ảnh hưởng trực tiếp đến việc cấp nước. Vì vậy, cấu tạo van cửa phai lắp trên kênh chính là yếu tố quyết định tuổi thọ vận hành, chứ không phải chỉ là một bước trong hồ sơ thiết kế. Làm đúng cấu tạo ngay từ đầu đồng nghĩa với việc giảm thiểu sự cố, tiết kiệm chi phí bảo trì và đảm bảo hiệu quả khai thác lâu dài cho toàn bộ công trình.

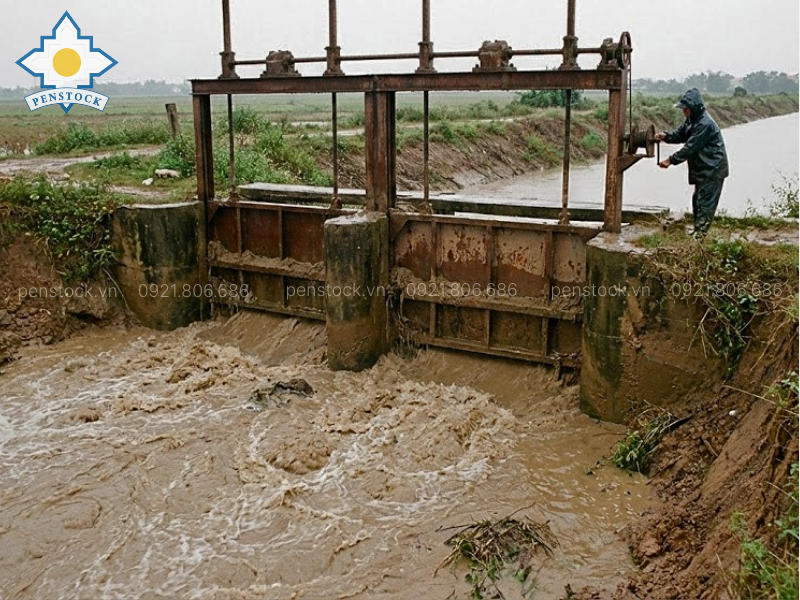

Van cửa phai lắp trên kênh mương
Bản lá cửa phai – chịu tải chính nhưng thường bị đánh giá sai
Bản lá là bộ phận trực tiếp chịu áp lực nước và truyền tải lực lên toàn bộ hệ cửa phai. Tuy nhiên, trong nhiều dự án, bản lá lại được thiết kế và gia công theo tư duy “đủ dùng”, thiếu tính toán sâu về điều kiện làm việc thực tế.
Sai lầm phổ biến nhất là lựa chọn chiều dày bản lá không phù hợp với chiều cao cột nước và chế độ vận hành. Khi bản lá quá mỏng, chỉ cần một chu kỳ đóng mở không đều hoặc áp lực nước lệch cũng đủ gây cong vênh. Một khi bản lá mất độ phẳng, toàn bộ hệ ray và gioăng sẽ bị ảnh hưởng, dẫn đến hiện tượng kẹt cửa hoặc rò rỉ.
Ngoài ra, quá trình hàn bản lá nếu không kiểm soát tốt biến dạng nhiệt sẽ tạo ra ứng suất dư, khiến cửa phai “đóng thì kín, mở thì kẹt” hoặc ngược lại. Đây là lỗi rất khó xử lý sau khi lắp đặt.
Tại Penstock, bản lá cửa phai luôn được tính toán theo điều kiện làm việc cụ thể của từng tuyến kênh, kiểm soát chặt chẽ độ phẳng sau gia công và thực hiện kiểm tra kỹ thuật trước khi xuất xưởng. Cách tiếp cận này giúp hạn chế tối đa rủi ro ngay từ gốc.

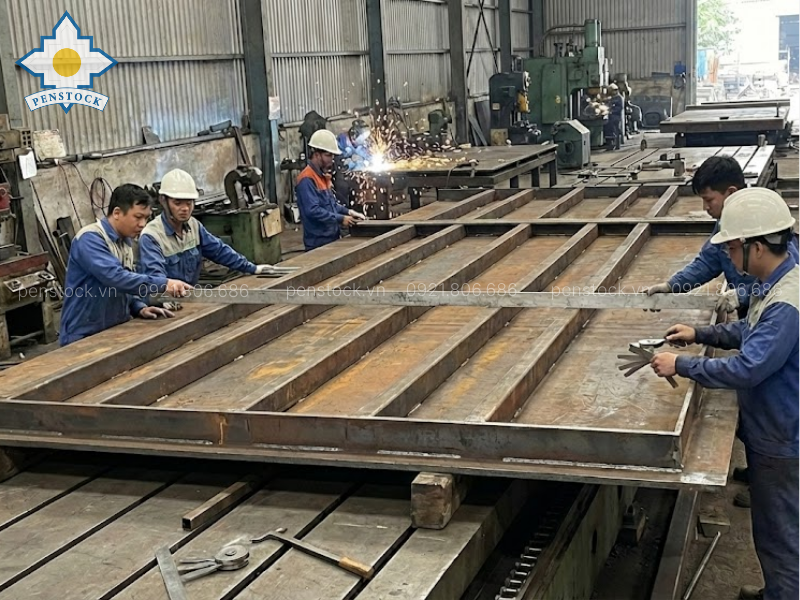

Gia công lá cửa phai
Ray dẫn hướng – nguyên nhân hàng đầu gây kẹt cửa phai
Trong hầu hết các sự cố cửa phai lắp trên kênh, hiện tượng kẹt cửa hiếm khi xuất phát từ bản lá, mà bắt nguồn từ ray dẫn hướng. Đây là bộ phận chịu ma sát liên tục, tiếp nhận toàn bộ tải trọng lệch trong quá trình đóng mở, nhưng lại thường bị đánh giá thấp khi thiết kế và thi công.
Sai sót phổ biến nhất là ray hai bên không đảm bảo độ song song tuyệt đối. Chỉ cần sai lệch vài milimet trong quá trình lắp đặt, khi cửa phai vận hành dưới tải nước, lực ép sẽ dồn về một phía, tạo ma sát cục bộ. Ban đầu, cửa chỉ hơi nặng tay khi đóng mở, nhưng theo thời gian, bùn cát và mạt kim loại tích tụ sẽ khiến ray mòn không đều, dẫn đến kẹt hoàn toàn. Khi đó, việc điều chỉnh gần như không còn hiệu quả nếu ray đã bị cố định cứng vào kết cấu bê tông.
Một nguyên nhân khác thường gặp là thiết kế ray không phù hợp với điều kiện làm việc thực tế. Ray quá hẹp, khe hở nhỏ hoặc không có giải pháp thoát cát sẽ nhanh chóng bị bít kín trong môi trường kênh hở. Trong nhiều trường hợp, ray được hàn cố định từ đầu mà không có khả năng căn chỉnh sau lắp đặt, khiến mọi sai lệch nhỏ đều trở thành sai lệch “chết”.
Từ kinh nghiệm triển khai của Penstock, ray dẫn hướng phải được xem là bộ phận kỹ thuật trọng yếu, cần được thiết kế đồng bộ với bản lá và gioăng, đồng thời cho phép căn chỉnh chính xác tại công trường. Việc kiểm soát độ song song, độ thẳng và khe hở làm việc ngay từ đầu chính là yếu tố quyết định cửa phai có vận hành ổn định trong nhiều năm hay không.
Gioăng cửa phai – chi tiết nhỏ nhưng quyết định độ kín nước
Gioăng kín nước thường bị xem là chi tiết phụ, nhưng trên thực tế, đây lại là bộ phận ảnh hưởng trực tiếp đến hiệu quả vận hành của cửa phai. Rò rỉ nước kéo dài không chỉ gây thất thoát mà còn làm xói mòn kết cấu kênh và giảm hiệu quả điều tiết.
Sai lầm thường gặp là lựa chọn vật liệu gioăng không phù hợp với điều kiện môi trường, hoặc thiết kế rãnh gioăng không đảm bảo khả năng làm việc lâu dài. Gioăng quá cứng sẽ không bù được sai lệch nhỏ, trong khi gioăng quá mềm lại nhanh lão hóa.
Penstock tiếp cận bài toán gioăng từ góc độ vận hành dài hạn, lựa chọn vật liệu và tiết diện gioăng phù hợp với từng dự án cụ thể. Đồng thời, rãnh gioăng được thiết kế để dễ bảo trì, thay thế khi cần thiết mà không ảnh hưởng đến kết cấu chính.
Xem thêm các sản phẩm van của phai lắp trên kênh của Penstock
Quy trình thiết kế – gia công – lắp đặt cửa phai tại Penstock
Tại Penstock, cửa phai không được tiếp cận như một sản phẩm cơ khí đơn lẻ, mà là một hệ vận hành gắn chặt với điều kiện công trình cụ thể. Vì vậy, quy trình luôn bắt đầu từ khảo sát thực tế tuyến kênh, thay vì chỉ đọc hồ sơ thiết kế. Các yếu tố như chiều cao cột nước, mức độ bùn cát, tần suất đóng mở và khả năng tiếp cận bảo trì được đưa vào ngay từ giai đoạn thiết kế cấu tạo.
Ở bước thiết kế, Penstock tập trung vào tính đồng bộ giữa bản lá – ray dẫn hướng – gioăng, đảm bảo các dung sai kỹ thuật cho phép cửa phai làm việc ổn định trong điều kiện thực tế, không chỉ trên bản vẽ. Những chi tiết dễ gây rủi ro như độ phẳng bản lá, khe hở ray hay rãnh gioăng đều được tính toán theo vòng đời vận hành, không theo tư duy “đủ tiêu chuẩn là xong”.
Quá trình gia công được kiểm soát chặt chẽ tại xưởng, đặc biệt là công đoạn hàn và xử lý biến dạng. Các cấu kiện chính được kiểm tra độ thẳng, độ song song và lắp thử trước khi xuất xưởng nhằm loại bỏ sai lệch tích lũy. Điều này giúp giảm đáng kể rủi ro phát sinh khi lắp đặt tại công trường, nơi việc chỉnh sửa luôn tốn kém và bị động.
Khi lắp đặt, Penstock thực hiện căn chỉnh ray và bản lá bằng thiết bị đo chuyên dụng, không dựa vào cảm tính hay kinh nghiệm cá nhân. Cửa phai chỉ được nghiệm thu khi vận hành thử đạt yêu cầu đóng mở nhẹ, kín nước và ổn định dưới tải. Cách làm này giúp cửa phai đi vào vận hành đúng trạng thái kỹ thuật ngay từ đầu, thay vì “vừa chạy vừa sửa” như nhiều công trình gặp phải.

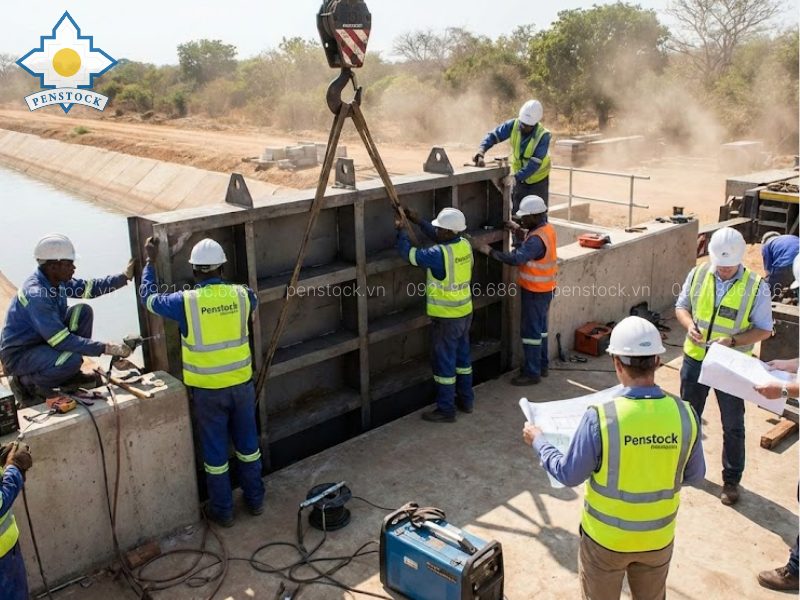

Lắp đặt và kiểm tra – Cấu tạo van cửa phai lắp trên kênh
Kết luận
Cửa phai lắp trên kênh không phải là hạng mục phụ, mà là thiết bị quyết định hiệu quả điều tiết và vận hành của toàn bộ công trình. Thực tế cho thấy, sai sót trong cấu tạo bản lá, ray và gioăng sẽ kéo theo hàng loạt hệ lụy về vận hành và chi phí. Dưới góc độ của Penstock, đầu tư đúng ngay từ khâu thiết kế – gia công – lắp đặt là giải pháp tiết kiệm và an toàn nhất cho vòng đời công trình.
