Cấu tạo van cửa phai trạm bơm: Chi tiết từng bộ phận & nguyên lý hoạt động

Hiểu sai cấu tạo cửa phai là nguyên nhân hàng đầu dẫn đến kẹt, rò rỉ và hỏng hóc trong hệ thống trạm bơm. Tuy nhiên, nhiều tài liệu hiện nay chỉ dừng ở mức liệt kê bộ phận mà không giải thích bản chất kỹ thuật. Bài viết này sẽ phân tích chi tiết cấu tạo van cửa phai trạm bơm theo góc nhìn kỹ sư, giúp bạn hiểu rõ từng thành phần và cách tối ưu vận hành.

Van cửa phai trạm bơm là gì?

Để hiểu đúng cấu tạo, trước tiên cần nắm rõ bản chất của thiết bị này trong hệ thống. Van cửa phai trạm bơm là thành phần kiểm soát dòng chảy quan trọng trong trạm bơm, là thiết bị cơ khí dùng để đóng/mở và điều tiết dòng nước bằng cơ chế trượt lên xuống theo ray dẫn hướng.

Thiết bị này thường được sử dụng trong:

• Trạm bơm nước thải
• Hệ thống chống ngập
• Kênh dẫn, hồ điều hòa

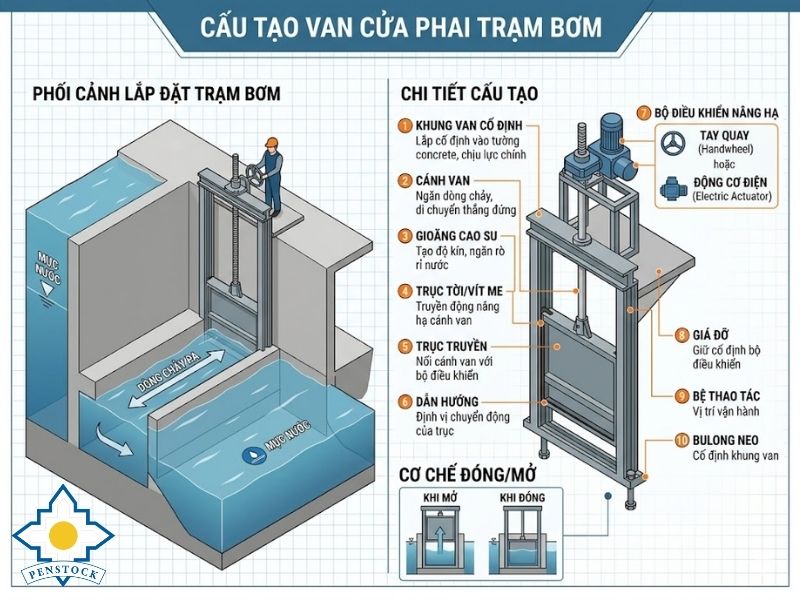

Tổng quan cấu tạo van cửa phai trạm bơm

Trước khi đi sâu vào từng chi tiết, cần có cái nhìn tổng thể về cấu trúc của cửa phai. Việc hiểu rõ các thành phần chính sẽ giúp bạn dễ dàng hình dung mối liên hệ và nguyên lý vận hành của toàn hệ thống.

Bộ phận	Chức năng	Ảnh hưởng vận hành
Thân van	Chịu lực, cố định	Ảnh hưởng độ bền
Cánh van	Đóng/mở dòng nước	Quyết định độ kín
Ray dẫn hướng	Điều hướng chuyển động	Lệch = kẹt
Gioăng kín nước	Ngăn rò rỉ	Quyết định kín nước
Bộ truyền động	Tạo lực vận hành	Ảnh hưởng độ ổn định

Chi tiết từng bộ phận cấu tạo van cửa phai trạm bơm

Đây là phần quan trọng nhất của bài viết. Mỗi bộ phận trong cửa phai đều có vai trò riêng, và chỉ cần một sai lệch nhỏ cũng có thể gây ảnh hưởng đến toàn bộ hệ thống vận hành.

1. Thân van

Chức năng:

• Cố định toàn bộ hệ cửa phai vào bê tông

• Chịu toàn bộ tải trọng từ áp lực nước

Yêu cầu kỹ thuật:

• Độ cứng cao (tránh biến dạng)

• Dung sai lắp đặt cực thấp

Sai lầm thực tế:

• Hàn không chuẩn → cong khung

• Lắp lệch → kéo lệch ray

Hậu quả: Cửa chạy lệch và kẹt toàn hệ

2. Cánh van

Chức năng:

• Đóng/mở dòng nước trực tiếp

Yêu cầu:

• Độ phẳng cao

• Không cong vênh

• Chịu áp lực lớn

Lỗi phổ biến:

• Cong nhẹ (1–2mm) → mất kín

• Biến dạng khi áp lực lớn

Đây là lý do nhiều cửa phai vẫn đóng nhưng vẫn rò nước

3. Ray dẫn hướng

Vai trò:

• Dẫn hướng chuyển động lên/xuống của cánh

Yêu cầu cực kỳ quan trọng:

• Song song tuyệt đối

• Bề mặt trượt mịn

• Không sai lệch > 1–2mm

Lỗi thực tế:

Lỗi	Nguyên nhân	Hậu quả
Lệch ray	Lắp sai	Kẹt ngay
Bám bùn	Không vệ sinh	Chạy nặng
Cong ray	Thi công kém	Kẹt + mài mòn

Kết luận kỹ sư: Lệch ray sẽ giảm 70% khả năng vận hành

4. Gioăng kín nước

Vai trò:

• Ngăn nước rò rỉ khi đóng

Vật liệu:

• EPDM (phổ biến)

• NBR (chịu dầu/hoá chất)

Sai lầm:

• Chọn sai vật liệu

• Lắp không đều lực ép

Hậu quả:

• Rò rỉ liên tục

• Mất hiệu suất hệ thống

Thực tế: Cửa phai hỏng không phải vì “không đóng”, mà vì “đóng không kín”

5. Bộ truyền động

Loại	Ưu điểm	Nhược điểm
Tay quay	Rẻ, đơn giản	Tốn sức, không phù hợp lớn
Motor điện	Tự động, ổn định	Chi phí cao

Lỗi thường gặp:

• Motor yếu → không kéo nổi
• Không bảo trì → cháy motor

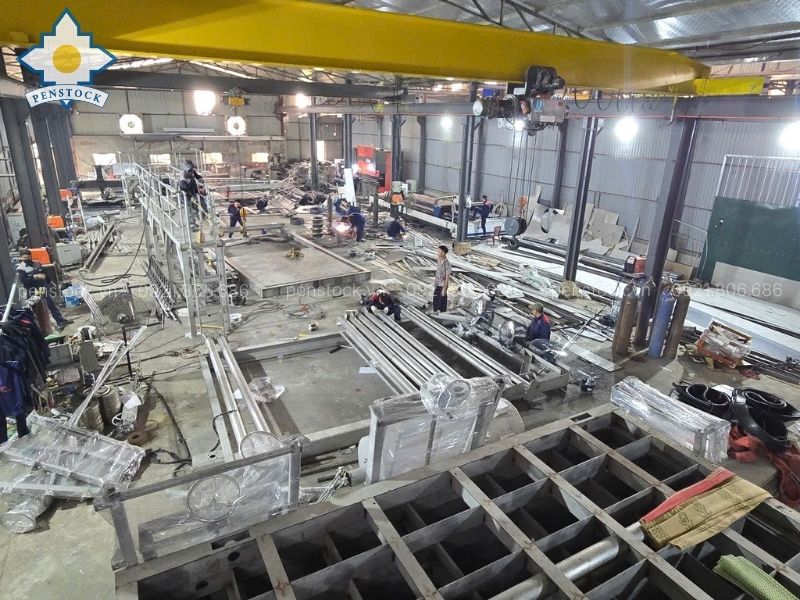

Nguyên lý hoạt động của van cửa phai trạm bơm

Sau khi hiểu rõ cấu tạo, bước tiếp theo là nắm được cách các bộ phận này phối hợp với nhau trong quá trình vận hành thực tế.

Cửa phai hoạt động theo cơ chế trượt:

• Khi mở: cánh van được kéo lên
• Khi đóng: cánh van ép vào gioăng

Áp lực nước giúp tăng độ kín khi đóng.

Mối liên hệ giữa các bộ phận

Đây là phần mà 90% ngoài thị trường KHÔNG ai nói cho bạn biết:

Tương tác	Ý nghĩa
Ray + cánh	Quyết định có kẹt hay không
Gioăng + áp lực	Quyết định độ kín
Thân + ray	Quyết định độ ổn định

Các lỗi thường gặp theo từng bộ phận

Trong thực tế vận hành, các lỗi thường không xuất hiện ngẫu nhiên mà xuất phát từ sai lệch trong cấu tạo hoặc lắp đặt. Việc hiểu rõ từng lỗi sẽ giúp xử lý nhanh và triệt để.

Bộ phận	Lỗi	Nguyên nhân	Cách xử lý
Ray	Kẹt	Lệch, bùn	Căn chỉnh, vệ sinh
Gioăng	Rò rỉ	Lão hóa	Thay mới
Cánh	Cong	Áp lực	Gia cường
Motor	Hỏng	Quá tải	Thay motor

Cách tối ưu cấu tạo theo từng môi trường

Mỗi môi trường vận hành sẽ yêu cầu một cấu hình cửa phai khác nhau. Nếu áp dụng một thiết kế “dùng chung”, rủi ro kẹt, rò rỉ hoặc ăn mòn sẽ tăng rất nhanh. Dưới đây là hướng tối ưu theo từng điều kiện thực tế.

Môi trường	Đặc điểm	Tối ưu cấu tạo đề xuất	Lưu ý kỹ thuật
Nước thải (bùn, rác)	Nhiều cặn, ăn mòn	Inox 304/316; ray khe hở lớn hơn; gioăng EPDM/NBR	Bố trí song chắn rác, xịt rửa ray định kỳ
Nước mặn / ven biển	Cl- cao, ăn mòn mạnh	Inox 316 đồng bộ (cả bulong); hàn chống ăn mòn	Tránh kết hợp vật liệu khác gây điện hóa
Công nghiệp (tải lớn)	Áp lực cao, vận hành liên tục	Gia cường cánh + khung; motor công suất lớn	Kiểm tra dung sai, kiểm định tải thiết kế
Hồ điều hòa	Điều tiết mực nước ổn định	Inox 304; vận hành bán tự động	Ưu tiên độ kín và độ bền lâu dài
Kênh dẫn / thủy lợi	Có cát, phù sa	Ray chống mài mòn; bề mặt trượt tốt	Bố trí xả cặn, vệ sinh định kỳ

Penstock cung cấp van cửa phai trạm bơm uy tín hàng đầu

Với kinh nghiệm triển khai nhiều dự án thực tế, Penstock không chỉ cung cấp thiết bị mà còn tập trung tối ưu cấu tạo ngay từ đầu để hạn chế rủi ro vận hành.

Năng lực chính:

• Thiết kế cửa phai theo bản vẽ & điều kiện công trình
• Gia công chính xác, kiểm soát dung sai chặt chẽ
• Lựa chọn vật liệu phù hợp từng môi trường

Lợi thế nổi bật:

• Xử lý triệt để các lỗi phổ biến: kẹt, lệch ray, rò rỉ
• Tối ưu chi phí vòng đời (không chỉ giá đầu tư ban đầu)
• Hỗ trợ kỹ thuật nhanh chóng

Dịch vụ:

• Khảo sát & tư vấn miễn phí
• Gia công theo yêu cầu
• Bảo trì – nâng cấp hệ thống

Liên hệ Penstock để được tư vấn cấu hình cửa phai phù hợp và báo giá chính xác theo bản vẽ.

Kết luận

Tổng hợp lại, việc hiểu đúng cấu tạo không chỉ giúp lựa chọn thiết bị phù hợp mà còn là yếu tố quyết định đến độ bền và hiệu suất vận hành của toàn hệ thống.

Hiểu đúng cấu tạo van cửa phai trạm bơm là bước quan trọng nhất để đảm bảo hệ thống vận hành ổn định. Liên hệ ngay Penstock để được tư vấn trực tiếp.
