Bản Lá Van Cửa Phai Hình Chữ Nhật Chọn Độ Dày & Gân Tăng Cứng Đúng Chuẩn

Trong hệ thống thiết bị thủy công, van cửa phai đóng vai trò quyết định trong việc điều tiết và ngăn chặn dòng chảy. Khi đi sâu vào cấu tạo, bản lá van cửa phai chữ nhật (hay còn gọi là cánh van/slide) nhưng đó chính là bộ phận chịu lực trực tiếp và khắc nghiệt nhất. Việc thiết kế bản lá không chỉ đơn thuần là cắt một tấm thép rồi lắp vào khung. Chọn sai độ dày hoặc bố trí gân tăng cứng không hợp lý sẽ dẫn đến hiện tượng võng, nứt gãy, kéo theo rò rỉ nước nghiêm trọng.

Bài viết chuyên sâu này của Penstock sẽ cung cấp cho bạn cái nhìn toàn diện về nguyên lý chịu lực, tiêu chuẩn tính toán độ dày, và nghệ thuật bố trí gân tăng cứng cho bản lá cửa phai hình chữ nhật.

Khái niệm: Bản lá van cửa phai chữ nhật là gì?

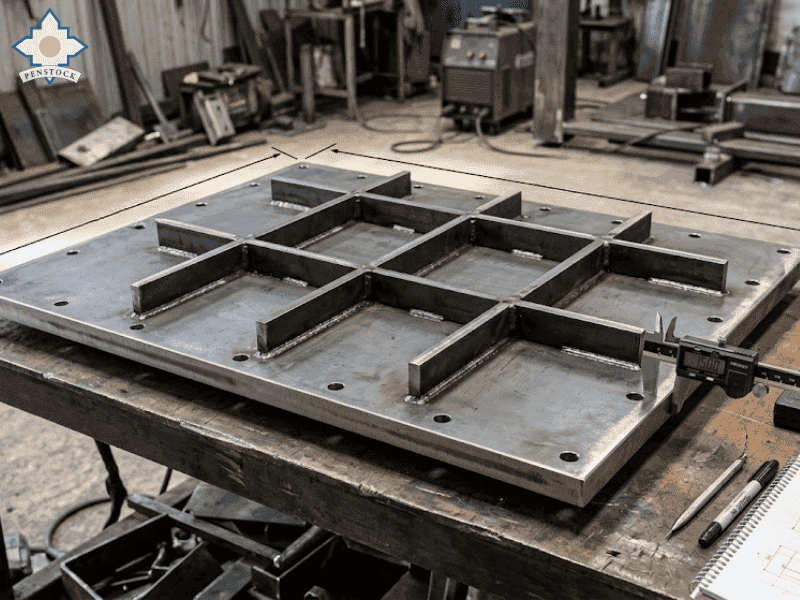

Bản lá van cửa phai chữ nhật (Rectangular Gate Leaf / Slide) là bộ phận chuyển động cốt lõi của van, có dạng mặt phẳng hình chữ nhật. Nó di chuyển lên xuống (hoặc trượt) dọc theo rãnh của khung van (Frame) để mở, đóng hoặc điều tiết tiết diện của cửa xả, kênh dẫn.

Khác với khung van (chủ yếu chịu lực phản lực từ tường bê tông) hay trục vít (chịu lực kéo/nén dọc trục), bản lá van phải hứng trọn áp lực thủy tĩnh từ khối lượng nước khổng lồ chặn lại phía trước. Do đó, thiết kế bản lá là một bài toán cân bằng giữa:

• Độ cứng vững: Phải đủ dày và có cấu trúc gân để độ võng nằm trong giới hạn cho phép.
• Trọng lượng: Phải đủ nhẹ để tối ưu hóa công suất của hệ thống nâng hạ (động cơ điện hoặc tay quay).
• Chi phí: Sử dụng vật liệu hiệu quả nhất.

Nguyên lý chịu lực và tính toán độ dày bản lá cửa phai

Tiêu chuẩn tính toán độ dày bản lá van cửa phai

Việc chọn độ dày bản lá (Skin Plate) quyết định khả năng chịu áp lực thủy tĩnh của thiết bị. Thay vì dựa vào kinh nghiệm cảm tính, việc tính toán phải dựa trên chiều cao cột nước thiết kế và các tiêu chuẩn quốc tế như AWWA C561 (Hoa Kỳ) hoặc các tiêu chuẩn TCVN tương đương.

Thông số độ dày phổ biến tham khảo:

• Cửa nhỏ: Độ dày phổ biến từ 6mm – 8mm.
• Cửa vừa: Độ dày phổ biến từ 8mm – 10mm.
• Cửa lớn, cột áp cao: Độ dày thường 12mm (có thể lên tới 16mm – 20mm tùy tính toán kỹ thuật).

Giới hạn độ võng (Deflection Limit)

Tiêu chuẩn AWWA C561 quy định rất khắt khe về biến dạng: Dưới áp lực cột nước thiết kế lớn nhất, độ võng tối đa của bản lá van không được vượt quá L/360 (với L là khẩu độ hoặc chiều rộng của van). Đối với các dự án yêu cầu độ kín khít tuyệt đối, hệ số này có thể được thắt chặt lên mức L/720.

Tính toán ứng suất uốn

Đây chính là lúc các Gân tăng cứng phát huy vai trò chủ đạo để tối ưu hóa kết cấu.

Thay vì tăng độ dày của toàn bộ bản lá van cửa phai chữ nhật, các kỹ sư sử dụng một tấm thép mỏng hơn (thường từ 6mm đến 12mm) làm mặt nạ chắn nước (Skin plate), sau đó hàn thêm các thanh thép hình (thép V, thép U, hoặc các bản mã thép cắt CNC) ở mặt sau. Các thanh này chính là gân tăng cứng.

Vai trò của gân tăng cứng

• Tăng Momen quán tính (I): Việc bố trí gân giúp đẩy phần lớn khối lượng vật liệu ra xa trục trung hòa, làm tăng đột biến momen quán tính và momen chống uốn, từ đó giảm ứng suất và độ võng mà không cần tăng quá nhiều trọng lượng.
• Chống mất ổn định cục bộ (Buckling): Gân chia tấm mặt nạ thành các ô nhỏ, ngăn chặn hiện tượng phình hoặc móp cục bộ tại các điểm chịu áp lực cao.

Phân loại gân theo hình dạng

Tùy vào quy mô cửa và áp lực nước, các loại thép hình sau thường được ưu tiên:

• Thép hình U: Phổ biến nhất, có khả năng chịu mô-men uốn tốt và dễ thi công.
• Thép hình I: Dành cho các cửa van kích thước lớn, chịu cột áp cao.
• Thép góc L: Phù hợp cho các cửa van nhỏ hoặc dùng làm gân phụ.

Hướng bố trí và chức năng

• Gân ngang (Horizontal Ribs): Đây là các gân chịu lực chính.
• Gân dọc (Vertical Ribs): Đóng vai trò liên kết các gân ngang, chống xoắn cho tổng thể cánh van và tạo điểm tựa chắc chắn để kết nối với trục nâng hạ (Stem).
• Hệ gân dạng lưới (Grid Pattern): Áp dụng cho các bản lá kích thước cực lớn (trên 3000 mm).

Khoảng cách gân (Bước gân)

• Tiêu chuẩn: Khoảng cách gân ngang thường dao động từ 300mm – 600mm tùy theo áp lực nước. Cột áp càng cao, bước gân càng phải thu ngắn lại để giảm ứng suất lên từng nhịp bản lá.
• Kỹ thuật thi công: Gân phải được hàn liên tục hoặc hàn cách đoạn (tùy thiết kế) chắc chắn vào bản lá, gối đỡ trục và tai treo để phân tán ứng suất tập trung, tránh hiện tượng mỏi vật liệu tại các điểm nối.



Ảnh hưởng của vật liệu đến độ dày và thiết kế gân

Loại Vật Liệu	Đặc Điểm Ứng Dụng	Lưu Ý Về Thiết Kế Độ Dày & Gân
Inox 304 (SUS304)	Phổ biến nhất trong xử lý nước thải sinh hoạt, nước ngọt. Chống ăn mòn tốt.	Có độ cứng cao, cho phép thiết kế bản lá mỏng hơn và tiết kiệm gân tăng cứng hơn so với thép đen.
Inox 316 (SUS316)	Dùng cho môi trường nước mặn, nước thải công nghiệp chứa hóa chất ăn mòn mạnh.	Tính chất cơ lý tương đương SUS304 nhưng chống ăn mòn vượt trội. Tuổi thọ cao, giữ nguyên tiết diện chịu lực sau nhiều năm.
Thép Carbon (Thép đen)	Dùng cho hệ thống thủy lợi, đập thủy điện nước ngọt. Cần sơn phủ Epoxy.	Khi tính toán độ dày phải cộng thêm Hệ số ăn mòn (Corrosion Allowance) từ 1.5mm đến 3mm. Cần hệ gân dày đặc hơn vì dễ bị võng nếu han rỉ.
Composite (FRP)	Trọng lượng siêu nhẹ, chống ăn mòn tuyệt đối. Dùng cho các van nhỏ.	Không dùng gân hàn mà đúc nguyên khối với các lõi tăng cứng. Cần tính toán theo phương pháp vật liệu dị hướng.

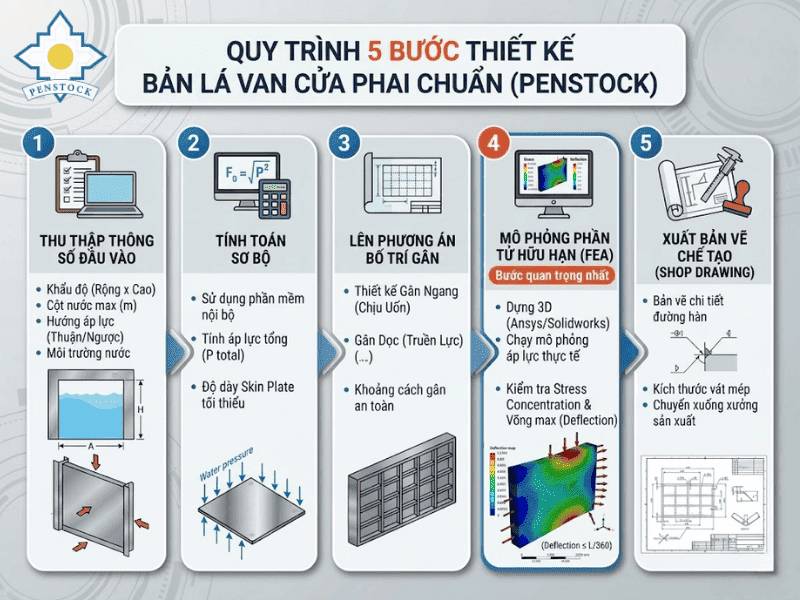

Quy trình 5 bước thiết kế bản lá van cửa phai chuẩn tại Penstock

Để tạo ra một bản lá van cửa phai chữ nhật hoàn hảo, quy trình kỹ thuật tại Penstock diễn ra vô cùng nghiêm ngặt:

• Thu thập thông số đầu vào: Khẩu độ thông thủy (Rộng x Cao), cột nước chịu áp tối đa (m), hướng chịu áp lực (thuận hay ngược), và môi trường nước.
• Tính toán sơ bộ: Kỹ sư sử dụng phần mềm nội bộ để tính ra áp lực nước tổng và xác định sơ bộ độ dày mặt nạ (Skin plate) tối thiểu để không bị thủng cục bộ.
• Lên phương án bố trí gân: Thiết kế vị trí các gân ngang chịu uốn và gân dọc truyền lực. Tính toán khoảng cách giữa các gân sao cho ứng suất trong mỗi ô lưới nằm trong giới hạn an toàn.
• Mô phỏng phần tử hữu hạn (FEA): Đây là bước quan trọng nhất. Cánh van được dựng 3D và đưa vào phần mềm (như Ansys hoặc Solidworks Simulation) để chạy mô phỏng áp lực thực tế. Biểu đồ màu sẽ chỉ ra những điểm ứng suất tập trung (Stress Concentration) và mức độ võng tối đa. Nếu độ võng vượt quá L/360, kỹ sư buộc phải tăng bề rộng gân hoặc thêm gân.
• Xuất bản vẽ chế tạo (Shop Drawing): Sau khi tối ưu hóa, bản vẽ chi tiết vị trí đường hàn, kích thước vát mép được chuyển xuống xưởng để sản xuất.

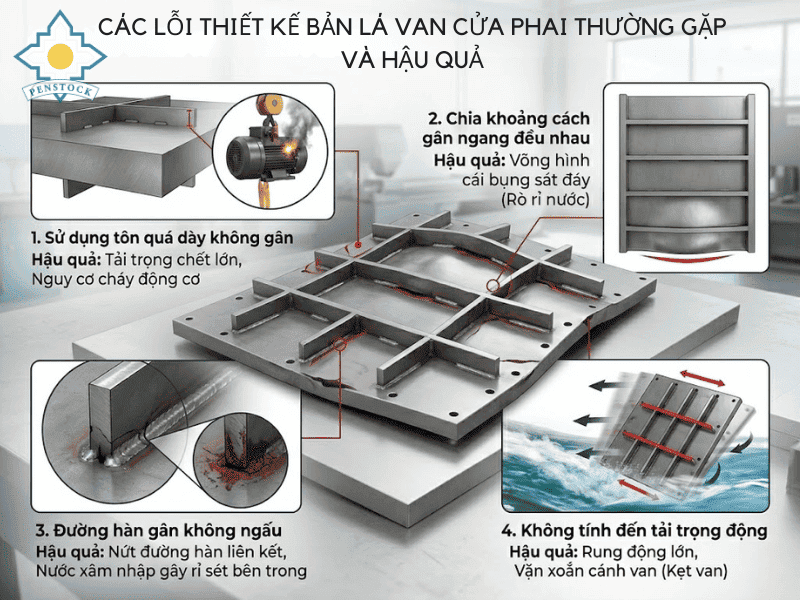

Các lỗi thiết kế bản lá van cửa phai thường gặp và hậu quả

Trong quá trình tư vấn thay thế cho nhiều dự án gặp sự cố, Penstock nhận thấy các lỗi phổ biến sau từ những đơn vị gia công thiếu chuyên môn:

• Sử dụng tôn quá dày nhưng không có gân: Vừa làm tăng giá thành vô lý, vừa tạo tải trọng chết lớn khiến động cơ nâng hạ nhanh bị cháy.
• Chia khoảng cách gân ngang đều nhau: Dẫn đến việc nửa trên của van thừa vật liệu, trong khi nửa dưới lại thiếu khả năng chịu lực, làm van bị võng hình cái bụng ở sát đáy.
• Đường hàn gân không ngấu: Lực ép của nước làm nứt các đường hàn liên kết giữa gân và mặt nạ, nước xâm nhập vào các khe hở gây rỉ sét từ bên trong (với van thép đen) hoặc phá vỡ cấu trúc toàn bộ bản lá.
• Không tính đến tải trọng động: Khi cánh van đang đóng/mở trong dòng chảy xiết, ngoài áp lực tĩnh, nó còn chịu rung động lớn. Việc thiết kế gân không có giằng chéo dễ làm cánh van bị vặn xoắn.

Bảng tham khảo nhanh: Lựa chọn độ dày bản lá van Inox 304 (Tiêu chuẩn tham khảo)

Kích thước thông thủy (Rộng x Cao)	Cột nước áp lực (Head)	Độ dày tấm mặt (Đề xuất)	Cấu trúc gân tăng cứng (Đề xuất)
500 x 500 mm	Dưới 3m	5 mm	Khung bo viền + 1 gân ngang
1000 x 1000 mm	Dưới 5m	6 mm – 8 mm	Khung bo viền + 2-3 gân ngang
1500 x 1500 mm	Dưới 6m	8 mm – 10 mm	4 gân ngang + 2 gân dọc trợ lực
2000 x 2000 mm	Dưới 8m	10 mm – 12 mm	Hệ thống lưới gân ngang mật độ cao + gân dọc

Lưu ý: Bảng trên chỉ mang tính chất tham khảo. Mọi dự án thực tế đều cần được kỹ sư tính toán chi tiết dựa trên phần mềm.

Tại sao khách hàng tin tưởng thiết kế bản lá van tại Penstock?

Là đơn vị chuyên nghiệp trong lĩnh vực cơ khí thủy công, Penstock hiểu rằng sự cố rò rỉ van không chỉ gây thất thoát tài nguyên mà còn làm đình trệ toàn bộ hệ thống xử lý của doanh nghiệp.

• Tuân thủ tiêu chuẩn quốc tế: Mọi thiết kế bản lá van cửa phai chữ nhật của chúng tôi đều được chiếu theo tiêu chuẩn AWWA C561/C513, đảm bảo hệ số an toàn vượt trội.
• Tối ưu hóa chi phí: Bằng công nghệ mô phỏng FEA hiện đại, chúng tôi loại bỏ các chi tiết thừa, bố trí gân tăng cứng thông minh để giảm trọng lượng cánh van nhưng vẫn giữ nguyên độ cứng vững. Điều này giúp chủ đầu tư tiết kiệm vật liệu và chi phí mua động cơ điện.
• Chất lượng gia công sắc nét: Công nghệ cắt laser CNC và kỹ thuật hàn TIG/MIG chuẩn xác giúp bản lá không bị biến dạng nhiệt trong quá trình sản xuất, đảm bảo mặt phẳng tuyệt đối khi ép vào gioăng cao su.

Kết luận

Việc tính toán và thiết kế bản lá van cửa phai chữ nhật là một bài toán kỹ thuật đòi hỏi sự kết hợp giữa lý thuyết cơ học và kinh nghiệm thực tiễn. Việc lựa chọn đúng độ dày tấm mặt nạ cùng cấu trúc gân tăng cứng hợp lý chính là chìa khóa để sở hữu một bộ van bền bỉ, kín nước và tối ưu chi phí đầu tư. Đừng phó mặc hạng mục quan trọng này cho các bản thiết kế “đoán mò” thiếu kiểm chứng.
