Việc thi công cơ khí thủy công tại các hồ đập lớn luôn là một trong những thử thách khắc nghiệt nhất đối với các kỹ sư xây dựng. Không giống như các công trình dân dụng, việc lắp cửa phai đập đòi hỏi sự chính xác tuyệt đối trong điều kiện địa hình phức tạp, mực nước thay đổi thất thường và áp lực tiến độ căng thẳng. Một sai lệch chỉ vài milimet trong quá trình lắp đặt khung guia có thể dẫn đến việc cánh cửa bị kẹt hoặc rò rỉ nước nghiêm trọng khi vận hành. Tại Penstock, với kinh nghiệm thi công hàng trăm công trình hồ đập trên toàn quốc, chúng tôi đã chuẩn hóa quy trình lắp đặt để đảm bảo tính an toàn và bền bỉ tối đa. Bài viết này sẽ hướng dẫn chi tiết các bước lắp đặt cửa phai trong điều kiện hồ chứa thực tế.
Công tác chuẩn bị trước khi lắp cửa phai đập
Trước khi đưa bất kỳ thiết bị nào xuống vị trí lắp đặt, công tác chuẩn bị đóng vai trò quyết định 50% sự thành công của dự án. Tại các hồ chứa, điều kiện mặt bằng thường chật hẹp và dốc, đòi hỏi sự tính toán kỹ lưỡng về phương án vận chuyển và tập kết thiết bị.

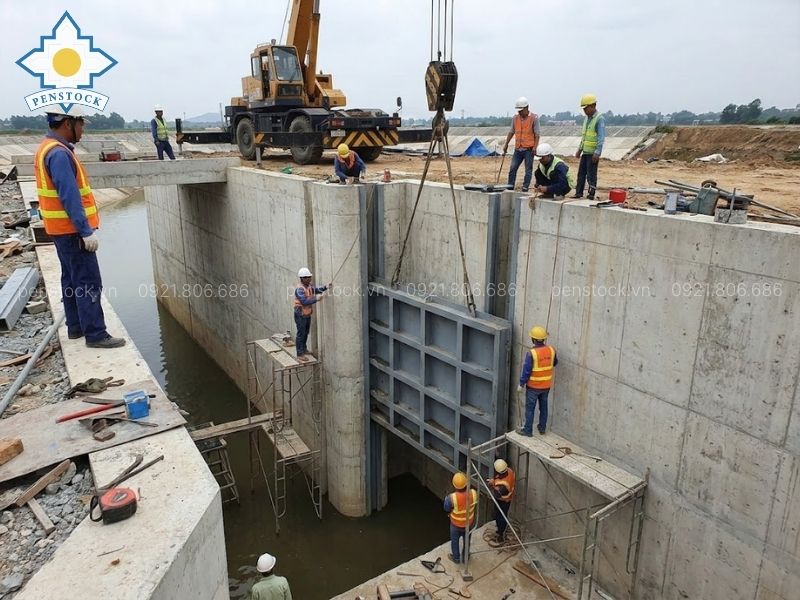

Lắp đặt cánh cửa phai và hệ thống làm kín
Đội ngũ kỹ sư Penstock luôn tiến hành kiểm tra lại toàn bộ kích thước hình học của hốc chờ (blockout) trong bê tông đập. Chúng tôi đảm bảo rằng các thanh thép chờ được bố trí đúng vị trí theo bản vẽ thiết kế để việc liên kết khung cửa được vững chắc nhất. Ngoài ra, việc kiểm tra các thiết bị nâng hạ như cẩu tháp, tời kéo và các thiết bị an toàn cho công nhân là bắt buộc trước khi bắt đầu công đoạn hạ đặt cánh cửa phai.
Quy trình lắp đặt khung gia – Nền tảng độ chính xác
Khung guia là bộ phận dẫn hướng cho cánh cửa phai di chuyển. Đây là phần quan trọng nhất trong toàn bộ quy trình lắp cửa phai đập. Nếu khung không phẳng hoặc bị vặn, cánh cửa sẽ không bao giờ kín khít được.
Việc lắp đặt khung thường được chia thành các giai đoạn nhỏ để kiểm soát độ chính xác. Đầu tiên là căn chỉnh cao trình đáy khung và độ thẳng đứng của hai thanh ray dọc. Chúng tôi sử dụng máy toàn đạc và máy thủy bình điện tử để đo đạc:
- Định vị cốt (cao trình): Đảm bảo mặt đáy khung trùng khớp với cốt thiết kế của ngưỡng đập.
- Căn chỉnh độ thẳng đứng: Độ lệch cho phép thường không quá 1/1000 tổng chiều cao khung.
- Cố định tạm thời: Sử dụng các bulong nở hoặc hàn đính vào thép chờ để giữ khung không bị xê dịch trong quá trình đổ bê tông chèn (Bê tông giai đoạn 2).
Lắp đặt cánh cửa phai và hệ thống làm kín
Sau khi bê tông chèn khung guia đã đạt cường độ thiết kế, bước tiếp theo là hạ đặt cánh cửa phai vào vị trí. Tại các đập thủy điện lớn, cánh cửa có thể nặng hàng chục tấn, yêu cầu sự phối hợp nhịp nhàng giữa đội ngũ lái cẩu và thợ kỹ thuật dưới hố.
Quá trình lắp cánh cửa đòi hỏi sự khéo léo để không làm trầy xước lớp sơn bảo vệ và đặc biệt là không làm hỏng hệ thống gioăng cao su (Seals). Penstock thực hiện các bước sau:
- Kiểm tra gioăng cao su: Đảm bảo gioăng không bị nứt, lão hóa và được bôi trơn bằng mỡ chuyên dụng để giảm ma sát khi trượt vào khung.
- Căn chỉnh khe hở: Sau khi cánh cửa nằm trong khung, kỹ sư sẽ kiểm tra sự tiếp xúc giữa gioăng và mặt tỳ của khung guia. Một tờ giấy mỏng không thể xuyên qua khe hở này chính là minh chứng cho độ kín khít hoàn hảo.
- Lắp đặt con lăn (nếu có): Đối với các cửa phai lớn dùng con lăn, cần kiểm tra độ quay tự do và sự đồng tâm của các trục bánh xe
Lắp đặt hệ thống máy nâng và thiết bị truyền động
Hệ thống máy nâng (vít nâng hoặc xích tải) là bộ phận trực tiếp vận hành cửa phai. Việc lắp đặt bộ phận này yêu cầu sự đồng tâm tuyệt đối giữa trục vít và cánh cửa để tránh hiện tượng kích ứng lực hoặc gãy trục khi vận hành.
Tại Penstock, chúng tôi lắp đặt máy nâng trên hệ thống dầm thép hoặc sàn bê tông vận hành. Các bước bao gồm:
- Lắp đặt dầm đỡ máy: Đảm bảo mặt phẳng dầm ngang tuyệt đối để máy nâng không bị nghiêng.
- Liên kết trục vít/cáp: Kết nối đầu trục với cánh cửa phai thông qua khớp nối linh hoạt.
- Cân chỉnh công tắc hành trình: Đây là thiết bị bảo vệ quan trọng giúp máy nâng tự động dừng khi cửa mở hết hoặc đóng kín, tránh gây quá tải cho động cơ.
Thử nghiệm và Nghiệm thu vận hành
Một quy trình lắp cửa phai đập chỉ được coi là hoàn thành sau khi trải qua các bài thử nghiệm nghiêm ngặt trong điều kiện thực tế của hồ chứa. Đây là lúc kiểm chứng toàn bộ năng lực thi công của đơn vị thầu.

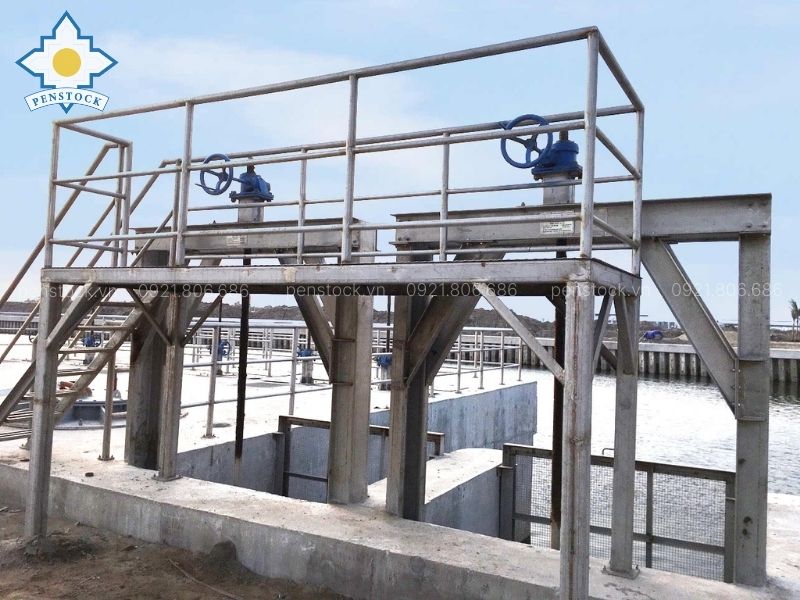

Penstock lắp đặt cửa phai đập
Penstock thực hiện hai giai đoạn thử nghiệm:
- Thử không tải: Đóng mở cửa hoàn toàn từ 3-5 lần để kiểm tra sự vận hành trơn tru của các bộ phận cơ khí, tiếng ồn động cơ và sự ổn định của hệ thống điện.
- Thử có tải (Thử áp lực nước): Đóng cửa hoàn toàn và tích nước đến cao trình thiết kế. Chúng tôi tiến hành đo lưu lượng rò rỉ qua các khe cửa. Theo tiêu chuẩn, lượng rò rỉ không được vượt quá 0.05 lít/giây trên mỗi mét chiều dài gioăng. Nếu đạt thông số này, công trình mới đủ điều kiện bàn giao đưa vào sử dụng.
Những lưu ý an toàn và xử lý sự cố trong thi công hồ đập
Thi công tại hồ chứa tiềm ẩn nhiều rủi ro về ngập lụt đột ngột hoặc tai nạn lao động trên cao. Do đó, kế hoạch an toàn luôn được Penstock ưu tiên hàng đầu trong mọi phương án thi công.
- Kiểm soát mực nước: Luôn theo dõi dự báo thời tiết và phối hợp chặt chẽ với đơn vị quản lý hồ chứa để điều tiết mực nước trong thời gian thi công, tránh tình trạng nước tràn qua đập khi công nhân đang lắp đặt.
- An toàn lao động: 100% thợ kỹ thuật phải có chứng chỉ làm việc trên cao, sử dụng dây đai an toàn và áo phao nếu làm việc gần mặt nước.
- Xử lý kẹt cửa: Trong quá trình thử nghiệm, nếu cửa bị kẹt do vật cản (củi rác) hoặc sai lệch khung, phải dừng ngay máy nâng và sử dụng thợ lặn hoặc camera hạ dưới nước để khảo sát nguyên nhân trước khi có biện pháp xử lý tiếp theo.
Tại sao dịch vụ lắp đặt của Penstock được tin tưởng?
Không chỉ cung cấp thiết bị, Penstock tự hào mang đến quy trình thi công lắp đặt chuyên nghiệp, đáp ứng các yêu cầu khắt khe nhất của các tổng thầu và chủ đầu tư thủy điện lớn.
- Thiết bị thi công hiện đại: Chúng tôi sở hữu các loại máy đo đạc laser chính xác cao và hệ thống tời nâng hạ chuyên dụng.
- Đội ngũ giàu kinh nghiệm: Các tổ đội thi công của Penstock đã có hơn 10 năm kinh nghiệm chinh chiến tại các địa hình lòng hồ hiểm trở từ miền Bắc đến miền Trung.
- Cam kết tiến độ: Chúng tôi hiểu rằng chậm tiến độ lắp cửa phai có thể ảnh hưởng đến kế hoạch tích nước và phát điện của cả một nhà máy, do đó sự kỷ luật trong thời gian luôn được duy trì tuyệt đối.
Kết luận
Tóm lại, việc lắp cửa phai đập là một quy trình kỹ thuật cao, yêu cầu sự kết hợp giữa thiết bị chính xác và kinh nghiệm thực tế tại hiện trường hồ đập. Một hệ thống cửa phai tốt đến đâu nhưng nếu lắp đặt sai quy trình cũng sẽ không thể phát huy hết hiệu quả điều tiết và an toàn.
Với tư duy “Làm đúng ngay từ đầu”, Penstock cam kết mang lại quy trình lắp đặt chuẩn SEO về mặt kỹ thuật, giúp các công trình hồ chứa vận hành an toàn và bền bỉ theo thời gian. Nếu bạn đang tìm kiếm một đơn vị thi công uy tín cho dự án của mình, đừng ngần ngại liên hệ với chúng tôi để nhận được sự tư vấn chuyên sâu nhất.
