Trong quy hoạch hạ tầng kỹ thuật đô thị, hệ thống rãnh thoát nước hở và kênh dẫn đóng vai trò huyết mạch trong việc tiêu thoát nước mưa và chống ngập úng. Tuy nhiên, để hệ thống này vận hành hiệu quả, việc kiểm soát lưu lượng và hướng dòng chảy là yêu cầu bắt buộc. Cửa phai rãnh thoát nước (Drainage Sluice Gate) được xem là giải pháp cơ khí tối ưu, giúp các đơn vị quản lý hạ tầng chủ động điều tiết mực nước, phân luồng dòng chảy và ngăn chặn triều cường xâm nhập. Bài viết này sẽ phân tích sâu về đặc tính kỹ thuật và ứng dụng thực tiễn của loại cửa phai này trong bối cảnh đô thị hóa hiện nay.
Vai trò của cửa phai trong mạng lưới thoát nước hở
Khác với hệ thống cống ngầm, rãnh thoát nước hở (Open Channel) thường được bố trí tại các khu vực ngoại vi, các tuyến kênh bao quanh khu công nghiệp hoặc các trục tiêu thoát nước chính của thành phố. Tại đây, cửa phai rãnh thoát nước đảm nhận chức năng điều tiết thủy lực quan trọng. Trong điều kiện bình thường, cửa phai giúp duy trì mực nước ổn định trong kênh để phục vụ mục đích cảnh quan hoặc tưới tiêu. Khi có mưa lớn, cửa phai được mở rộng tối đa để giải phóng dòng chảy, hạ thấp mực nước thượng lưu, giảm thiểu nguy cơ ngập úng cho khu dân cư.
Một ứng dụng quan trọng khác là khả năng cô lập sự cố. Khi cần nạo vét lòng kênh, sửa chữa bờ kè hay bảo trì các trạm bơm trung chuyển, cửa phai sẽ được đóng xuống để chặn dòng, tạo mặt bằng thi công khô ráo. Đặc biệt tại các điểm giao cắt giữa rãnh thoát nước nội đô và sông hồ tự nhiên, cửa phai đóng vai trò như van ngăn triều. Thiết bị giúp ngăn nước sông chảy ngược vào kênh khi triều lên, đồng thời giữ lại nước trong kênh khi triều xuống quá thấp để tránh sạt lở bờ đất và duy trì hệ sinh thái thủy sinh.

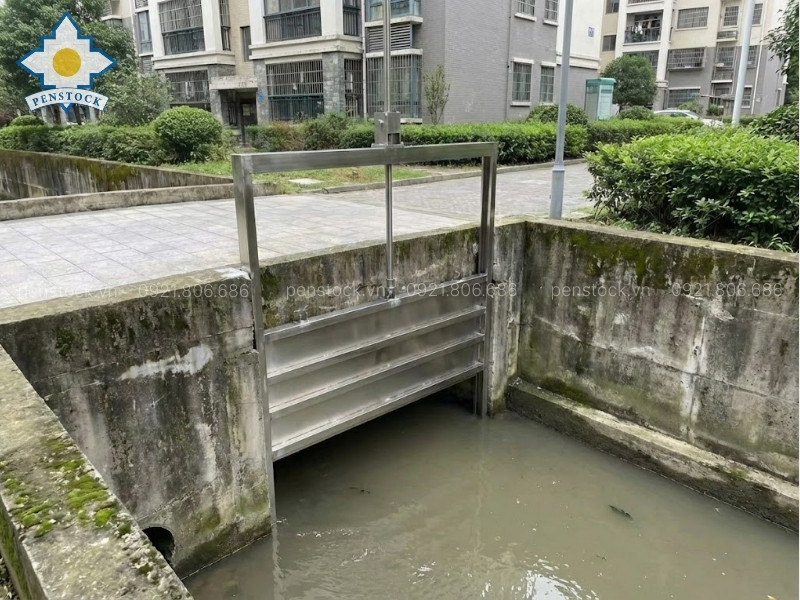

Cửa phai rãnh thoát nước giúp chủ động điều tiết mực nước và ngăn chặn dòng chảy ngược từ sông hồ vào nội đô
Đặc điểm kỹ thuật: Thiết kế kín 3 mặt chuyên dụng
Do đặc thù lắp đặt trên kênh hở không có trần, cửa phai rãnh thoát nước thường được thiết kế theo tiêu chuẩn làm kín 3 mặt (3-side sealing): bao gồm cạnh đáy và hai cạnh bên. Đây là điểm khác biệt cơ bản so với các loại van cống ngầm (kín 4 mặt).
1, Kết cấu khung và cánh van: Penstock sử dụng vật liệu Thép không gỉ (Inox 304/316) để chế tạo khung và cánh van thay vì thép sơn phủ truyền thống. Rãnh thoát nước đô thị thường chứa nhiều tạp chất, nước thải sinh hoạt và rác thải, tạo nên môi trường ăn mòn cao. Inox giúp thiết bị chống lại sự rỉ sét, đảm bảo tuổi thọ vận hành lâu dài mà không cần sơn sửa lại hàng năm. Khung van được thiết kế dạng chữ U, lắp ốp trực tiếp vào hai bên tường kênh (Wall-mounted) và đáy kênh.
2, Công nghệ làm kín: Để đảm bảo độ kín nước, chúng tôi sử dụng gioăng cao su EPDM dạng nốt nhạc hoặc dạng củ tỏi, chạy dọc theo hai bên ray dẫn hướng và đáy cánh van. Khi van đóng, áp lực nước sẽ ép cánh van vào gioăng, hoặc sử dụng cơ cấu nêm ép (Wedge system) để tạo lực ép cưỡng bức, ngăn nước rò rỉ qua khe hở. Thiết kế đáy phẳng (Flush bottom) là một ưu điểm lớn, giúp rác và bùn đất không bị tích tụ tại rãnh đáy, đảm bảo van đóng kín hoàn toàn.

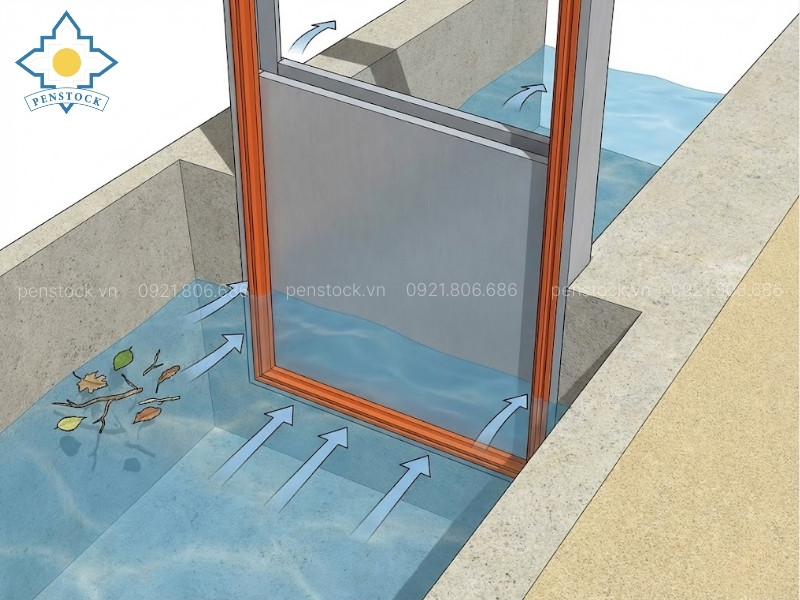

Thiết kế làm kín 3 mặt và đáy phẳng giúp cửa phai vận hành hiệu quả trên các kênh hở, hạn chế kẹt rác
Thách thức rác thải và Giải pháp vận hành
Vấn đề lớn nhất khi vận hành cửa phai rãnh thoát nước tại đô thị là rác thải trôi nổi. Túi nilon, cành cây, chai nhựa thường xuyên mắc kẹt vào khe van, gây khó khăn khi đóng mở hoặc làm hở gioăng. Để giải quyết vấn đề này, Penstock đưa ra các giải pháp thiết kế thực tế:
- Lưới chắn rác tích hợp: Chúng tôi khuyến nghị lắp đặt song chắn rác thô phía trước cửa phai để loại bỏ các vật thể lớn.
- Cánh van tự cắt: Cạnh dưới của cánh van được gia công vát nhọn. Khi đóng xuống với lực lớn, cánh van có thể cắt đứt các loại rác mềm hoặc bùn đất bám ở đáy, đảm bảo hành trình đóng hết.
- Cơ cấu vận hành mạnh mẽ: Sử dụng hộp số giảm tốc (Gearbox) giúp tăng mô-men xoắn, cho phép người vận hành dễ dàng nâng hạ cánh van ngay cả khi chịu áp lực nước lớn hoặc bị kẹt rác nhẹ. Đối với các hệ thống hiện đại, chúng tôi cung cấp giải pháp tích hợp động cơ điện kết nối SCADA để vận hành tự động theo cảm biến mực nước.
[MÔ TẢ HÌNH ẢNH 3: Cận cảnh phần hộp số và tay quay vận hành của cửa phai được lắp đặt trên sàn thao tác bê tông. Người vận hành đang quay tay nhẹ nhàng. Chú thích ảnh: Hộp số giảm tốc giúp việc vận hành cửa phai trên các rãnh thoát nước lớn trở nên nhẹ nhàng và an toàn hơn.]
Lắp đặt trên tường: Giải pháp cải tạo tối ưu
Các dự án thoát nước đô thị thường là dự án cải tạo trên nền hạ tầng cũ. Việc đục phá bê tông để chôn khung van (Embedded frame) thường gây tốn kém và ảnh hưởng đến kết cấu kênh. Do đó, Penstock tập trung phát triển dòng cửa phai lắp trên tường (Wall-mounted) sử dụng bu-lông hóa chất.
Quy trình lắp đặt được tối ưu hóa:
1, Khảo sát: Đo đạc kích thước thông thủy của rãnh thoát nước hiện trạng.
2, Chuẩn bị bề mặt: Làm phẳng bề mặt tường bê tông hai bên và đáy kênh bằng vữa không co ngót (Grout).
3, Lắp đặt: Khoan cấy bu-lông hóa chất Inox và cố định khung van. Sử dụng keo trám khe chuyên dụng để chống thấm giữa khung và tường.
Phương pháp này cho phép lắp đặt nhanh chóng mà không cần ngăn dòng chảy quá lâu, phù hợp với các công trình cần tiến độ gấp rút trước mùa mưa bão.

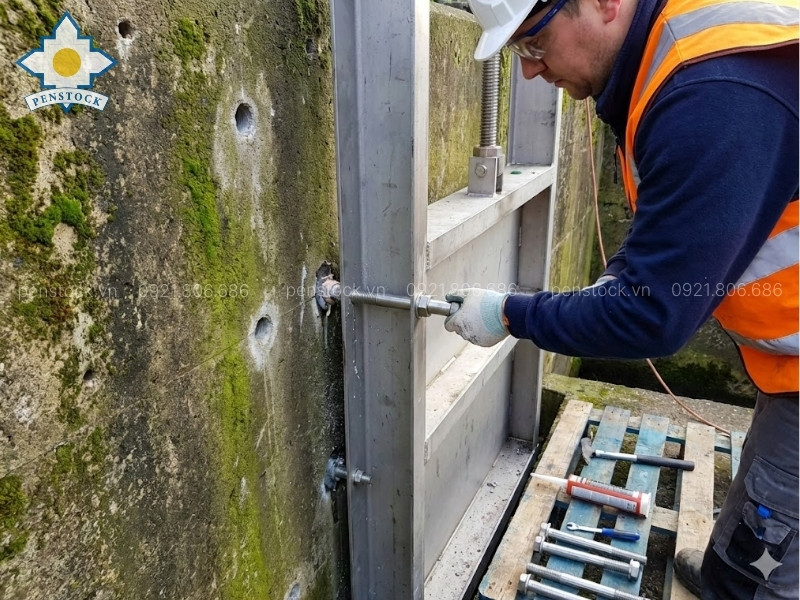

Giải pháp lắp đặt ốp tường sử dụng bu-lông hóa chất giúp rút ngắn thời gian thi công và đảm bảo độ bền liên kết
Tại sao Penstock là đối tác tin cậy cho dự án của bạn?
Trên thị trường cơ khí môi trường hiện nay, Penstock định vị mình không chỉ là đơn vị cung cấp thiết bị, mà là nhà cung cấp giải pháp kỹ thuật trọn gói (Total Solution Provider). Chúng tôi hiểu rằng, mỗi công trình rãnh thoát nước đều có kích thước và điều kiện thủy lực khác nhau, và giá trị thực sự khách hàng cần là sự tương thích và hiệu quả vận hành.
1, Tư vấn giải pháp: Thay vì ép khách hàng phải sửa đổi kênh mương để lắp vừa các sản phẩm có sẵn, Penstock chọn cách tiếp cận linh hoạt. Kỹ sư của chúng tôi sẽ khảo sát thực tế, tính toán và thiết kế cửa phai “vừa khít” với kích thước rãnh thoát nước hiện trạng. Dù là kênh hình thang, hình chữ nhật hay kênh có kích thước phi tiêu chuẩn, chúng tôi đều có phương án xử lý tối ưu.
2, Làm chủ công nghệ sản xuất: Là đơn vị sản xuất trực tiếp (Manufacturer), Penstock kiểm soát chặt chẽ chất lượng từ khâu nhập phôi Inox, gia công CNC đến xử lý bề mặt. Chúng tôi cam kết cung cấp sản phẩm có nguồn gốc xuất xứ rõ ràng (CO/CQ), đảm bảo độ bền vượt trội trước môi trường nước thải đô thị. Việc chủ động sản xuất cũng giúp chúng tôi đáp ứng tiến độ giao hàng nhanh chóng và mức giá hợp lý nhất từ nhà máy.
3, Đồng hành trọn đời dự án: Sự hợp tác với Penstock không dừng lại ở khâu bàn giao. Chúng tôi cung cấp tài liệu hướng dẫn lắp đặt chi tiết, hỗ trợ kỹ thuật tại hiện trường và cam kết chế độ bảo hành dài hạn. Đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng hỗ trợ 24/7 để xử lý các vấn đề phát sinh, cung cấp phụ tùng thay thế, đảm bảo hệ thống thoát nước của Quý khách hàng vận hành liên tục và ổn định.
Kết luận:
Cửa phai rãnh thoát nước là hạng mục nhỏ nhưng mang lại giá trị lớn trong việc bảo vệ đô thị khỏi ngập úng. Lựa chọn giải pháp từ Penstock là lựa chọn sự an tâm về kỹ thuật và hiệu quả kinh tế lâu dài. Hãy liên hệ ngay với chúng tôi để nhận được tư vấn chuyên sâu và báo giá tốt nhất cho công trình của bạn.
