Trong xu hướng tự động hóa hạ tầng kỹ thuật, việc vận hành thủ công các cửa van lớn tại công trình thủy điện hay xử lý nước thải đang bộc lộ nhiều hạn chế về tốc độ và an toàn. Cửa phai truyền động điện (Electric Actuator Sluice Gate) ra đời như giải pháp tối ưu, thay thế sức người bằng độ chính xác của máy móc và khả năng tích hợp giám sát từ xa qua SCADA. Không chỉ đơn thuần là gắn động cơ, hệ thống này đòi hỏi sự đồng bộ cao giữa cơ khí và điều khiển tự động để đảm bảo phản ứng kịp thời trước các tình huống khẩn cấp như lũ quét hay triều cường. Bài viết này Penstock sẽ phân tích chi tiết cấu tạo, nguyên lý vận hành thông minh và các tiêu chuẩn kỹ thuật cốt lõi, giúp Chủ đầu tư lựa chọn giải pháp điều khiển hiệu quả và bền bỉ nhất cho dự án.
Tổng quan về cửa phai truyền động điện và cấu tạo hệ thống
Cửa phai truyền động điện là tổ hợp thiết bị cơ điện bao gồm phần thân van cửa phai được kết nối cơ khí với một bộ tác động điện (Electric Actuator) thông qua trục ty van. Thay vì quay tay vô lăng, người vận hành chỉ cần thao tác trên nút bấm hoặc giao diện máy tính để điều khiển hành trình đóng mở.
Một hệ thống truyền động điện tiêu chuẩn bao gồm 3 thành phần cốt lõi:
1. Động cơ điện (Electric Motor): Thường là động cơ 3 pha hoặc 1 pha, có mô-men xoắn khởi động lớn và quán tính thấp để dừng chính xác.
2. Hộp số giảm tốc (Gearbox): Chuyển đổi tốc độ quay cao của động cơ thành tốc độ thấp với lực nâng (Thrust) khổng lồ.
3. Bộ điều khiển tích hợp (Control Unit): “Bộ não” của thiết bị, chứa các bo mạch điện tử, màn hình hiển thị LCD, các công tắc hành trình (Limit Switch) và công tắc mô-men (Torque Switch).

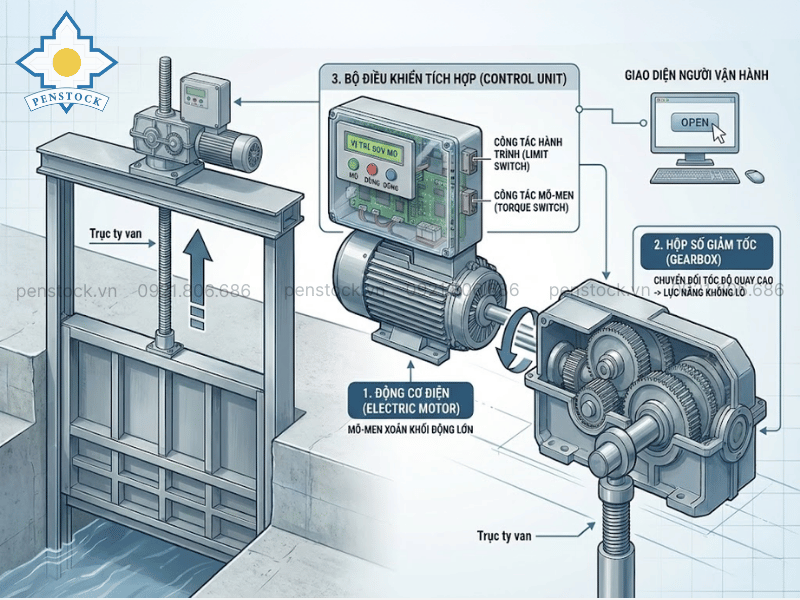

Cấu tạo chi tiết hệ thống cửa phai truyền động điện
Ưu điểm vượt trội: Tại sao phải tự động hóa?
Việc nâng cấp từ vận hành tay sang truyền động điện mang lại những lợi ích kỹ thuật và kinh tế không thể chối cãi, đặc biệt đối với các dự án quy mô lớn.
Phản ứng nhanh và Chính xác
Trong các tình huống khẩn cấp như xả lũ đập thủy điện hay đóng cống ngăn triều, tốc độ đóng mở là yếu tố sống còn. Động cơ điện có thể vận hành van với tốc độ từ 300mm/phút đến 1000mm/phút, nhanh gấp 10-20 lần so với quay tay. Ngoài ra, khả năng dừng chính xác tại bất kỳ vị trí nào cho phép điều tiết lưu lượng (Modulating duty) cực kỳ tinh vi, điều mà sức người không thể làm được.
Tích hợp hệ thống SCADA và IoT
Đây là giá trị lớn nhất. Các bộ truyền động hiện đại (như AUMA, Rotork, Bernard) đều hỗ trợ các giao thức truyền thông công nghiệp như Modbus, Profibus hay Foundation Fieldbus. Chúng kết nối trực tiếp về phòng điều khiển trung tâm (SCADA), cho phép người quản lý giám sát trạng thái van (đang mở 50%, đang lỗi quá tải…) và ra lệnh điều khiển từ xa cách hàng chục km.
Bảo vệ an toàn thiết bị
Cửa phai thường xuyên bị kẹt rác (gỗ cây, gạch đá). Nếu quay tay, người vận hành có thể cố sức quay làm cong trục ty. Với truyền động điện, cảm biến mô-men xoắn điện tử sẽ phát hiện lực cản bất thường ngay lập tức. Nếu lực cản vượt quá ngưỡng cài đặt (ví dụ 110% định mức), động cơ sẽ tự động dừng và báo lỗi, bảo vệ trục van và hộp số khỏi bị phá hủy.

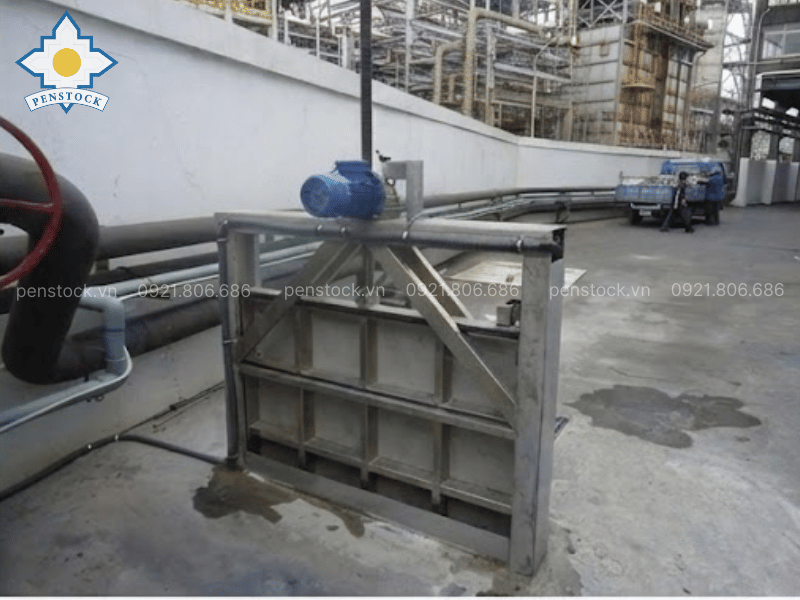

Van cử phai vận hành tự động sở hữu nhiều ưu điểm vượt trội
Phân loại chế độ vận hành: On-Off hay Modulating?
Khi lựa chọn cửa phai truyền động diện, Chủ đầu tư cần xác định rõ nhu cầu sử dụng để chọn dòng động cơ phù hợp (Duty Classification), tránh lãng phí hoặc quá tải.
- Chế độ Đóng/Mở (On-Off Duty / Class A & B): Dùng cho các van chỉ có 2 trạng thái: Mở hết hoặc Đóng hết. Ví dụ: Van xả cặn, van cô lập bảo trì. Động cơ loại này được thiết kế để vận hành không thường xuyên (ví dụ: S2-15min), nếu chạy liên tục sẽ bị nóng và nhảy rơ-le nhiệt.
- Chế độ Điều tiết (Modulating Duty / Class C): Dùng cho các van cần điều chỉnh lưu lượng liên tục theo mực nước (như van điều tiết hồ chứa, van phân phối nước). Động cơ loại này phải chịu được tần suất khởi động cực cao (lên đến 1.200 lần/giờ) mà không bị quá nhiệt. Giá thành của dòng Modulating thường cao hơn dòng On-Off từ 30-50%.
Các tiêu chuẩn kỹ thuật quan trọng khi lựa chọn
Để đảm bảo hệ thống vận hành bền bỉ trong môi trường khắc nghiệt, Penstock khuyến nghị Chủ đầu tư đặc biệt lưu ý các thông số sau:
Cấp bảo vệ IP (Ingress Protection)
Cửa phai thường lắp đặt ngoài trời hoặc trong hầm ẩm ướt.
- Tiêu chuẩn tối thiểu: IP67 (Chống bụi tuyệt đối, chịu ngập nước 1m trong 30 phút).
- Khuyến nghị của Penstock: Nên chọn IP68 (Chịu ngập sâu 8-10m trong 72 giờ hoặc liên tục). Lý do là trong mùa lũ, nước có thể dâng ngập cả sàn thao tác máy. Nếu động cơ không đạt IP68, nước sẽ xâm nhập làm cháy cuộn dây và hỏng mạch điện tử.
Tính toán Mô-men xoắn
Đây là sai lầm phổ biến nhất của các đơn vị thiếu kinh nghiệm: Chọn động cơ quá yếu (Under-sizing). Lực nâng van điện phải thắng được: Trọng lượng cửa + Áp lực nước + Lực ma sát + Lực khởi động (Break-away torque). Lực để “nhổ” van ra khỏi vị trí đóng chặt thường lớn gấp 1.5 lần lực nâng thông thường. Kỹ sư Penstock luôn áp dụng hệ số an toàn (Safety Factor) từ 1.25 đến 1.5 khi tính chọn công suất động cơ để đảm bảo van mở được ngay cả khi bị kẹt bùn đất lâu ngày.
Phương án vận hành dự phòng
Mất điện là rủi ro hiện hữu. Mọi bộ truyền động điện bắt buộc phải tích hợp Tay quay phụ (Handwheel) đi kèm cơ chế ly hợp (Clutch). Khi mất điện, người vận hành gạt cần ly hợp để chuyển sang quay tay. Cơ chế này phải đảm bảo an toàn: khi có điện trở lại, tay quay phải tự động ngắt để không văng vào người vận hành.

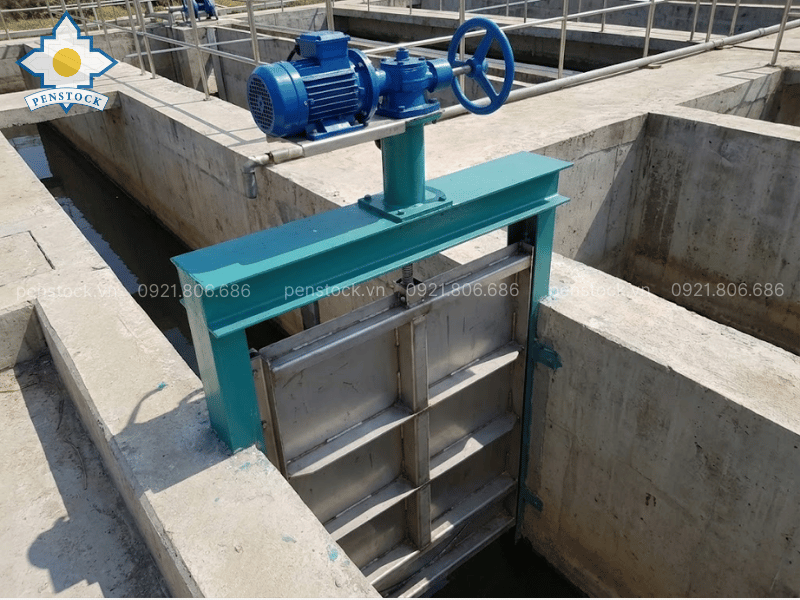

Van cửa phai tự động Penstock tích hợp tay quay phụ
Giải pháp tích hợp của Penstock: Đồng bộ và Chính xác
Tại Penstock, chúng tôi không chỉ sản xuất phần cơ khí mà còn cung cấp giải pháp tích hợp toàn diện (Turnkey Solution) cho cửa phai điện.
- Lựa chọn thiết bị linh hoạt: Penstock luôn sẵn sàng tư vấn và tích hợp các dòng động cơ điện chất lượng cao, có nguồn gốc xuất xứ rõ ràng từ các thương hiệu uy tín trên thị trường, đảm bảo đầy đủ chứng chỉ CO/CQ và chế độ bảo hành chính hãng.
- Gia công gối đỡ (Pedestal/Yoke): Phần kết nối giữa động cơ và khung van là gối đỡ và trục nối (Coupling). Penstock gia công chi tiết này trên máy CNC với độ đồng tâm tuyệt đối. Nếu gối đỡ bị lệch tâm, trục ty van sẽ bị bẻ cong mỗi khi quay, làm hỏng gioăng phớt của động cơ chỉ sau vài tháng.
- Tủ điện điều khiển: Chúng tôi thiết kế và lắp ráp tủ điện tại xưởng, tích hợp các thiết bị bảo vệ pha, chống sét lan truyền và bộ sấy nhiệt (Heater) để chống ngưng tụ nước trong tủ, đảm bảo hệ thống điện tử luôn khô ráo.
Kết luận
Tổng kết lại, cửa phai truyền động điện là bước tiến tất yếu của công nghệ quản lý nguồn nước, mang lại sự chính xác, an toàn và hiệu quả quản lý vượt trội. Tuy nhiên, đây là một thiết bị phức tạp đòi hỏi sự am hiểu sâu sắc về cả cơ khí thủy lực và điện tự động hóa để lựa chọn cấu hình đúng. Việc đầu tư vào một hệ thống truyền động điện chất lượng, được tính toán mô-men kỹ lưỡng và tích hợp đồng bộ bởi một nhà thầu uy tín như Penstock sẽ giúp Chủ đầu tư tối ưu hóa chi phí vận hành (OPEX), giảm thiểu nhân sự trực máy và đảm bảo an ninh an toàn tuyệt đối cho công trình trước mọi biến động của thiên tai. Hãy để các kỹ sư của Penstock tính toán và tư vấn giải pháp động cơ điện phù hợp nhất với ngân sách và yêu cầu kỹ thuật của dự án. Chúng tôi cam kết mang đến sự đồng bộ hoàn hảo giữa Cơ khí và Điện điều khiển.
