Điều Khiển Tự Động Van Cửa Phai Trạm Bơm – Phối Hợp Van & Bơm Theo Mực Nước

Điều khiển tự động van cửa phai trạm bơm là xác định đúng trình tự giữa mực nước – vị trí cửa van – trạng thái máy bơm – điều kiện an toàn, từ đó cho phép hệ thống tự đưa ra lệnh mở, đóng, chạy hoặc dừng theo yêu cầu của từng trạm. PENSTOCK triển khai giải pháp đồng bộ từ van cửa phai, cơ cấu nâng hạ, tủ điều khiển đến tín hiệu hiện trường và kết nối hệ thống giám sát. Logic vận hành được xây dựng theo nhiệm vụ thực tế của công trình, thay vì áp dụng một chương trình đóng mở cố định cho mọi trạm bơm.

1. Hệ thống điều khiển tự động van cửa phai trạm bơm gồm những gì?

Muốn van và máy bơm phối hợp tự động, hệ thống cần đồng thời có thiết bị chấp hành, tín hiệu đo, bộ điều khiển và tín hiệu phản hồi. Mỗi thành phần cung cấp một phần dữ liệu để bộ điều khiển xác định thiết bị có đủ điều kiện vận hành hay không.

Một cấu hình điển hình có thể gồm:

• Van cửa phai: đóng, mở hoặc thay đổi tiết diện dòng nước.
• Máy nâng hạ/động cơ: tạo chuyển động nâng hạ cánh van.
• Cảm biến mực nước: giám sát bể hút, kênh dẫn, bể xả hoặc hạ lưu tùy công trình.

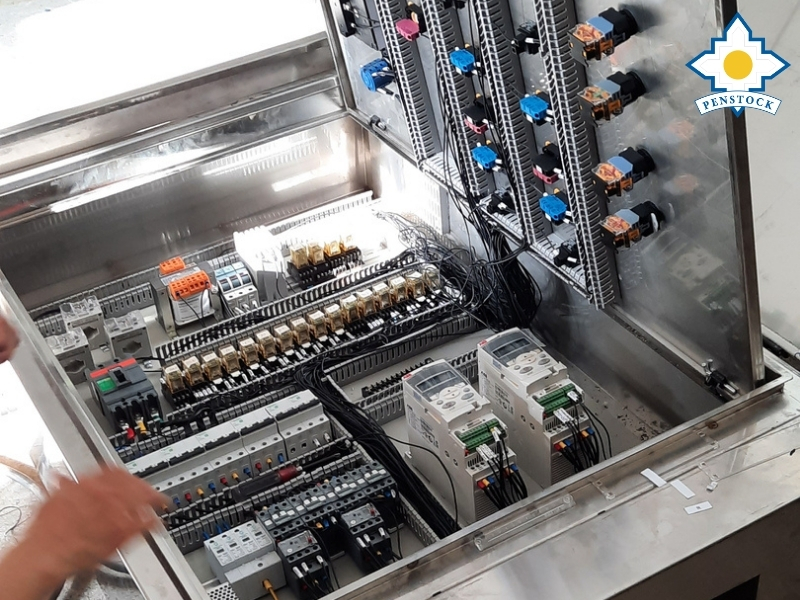

• Tủ điều khiển: quản lý hành trình, trạng thái, lỗi và chế độ vận hành.
• PLC hoặc bộ điều khiển: xử lý logic phối hợp giữa van và bơm.
• Tín hiệu phản hồi: vị trí cửa, trạng thái chạy/dừng, lỗi thiết bị.
• HMI/SCADA: giám sát và điều khiển từ xa khi dự án yêu cầu.

Chuỗi điều khiển có thể hình dung: Mực nước → Bộ điều khiển → Kiểm tra điều kiện van & bơm → Phát lệnh → Nhận phản hồi → Tiếp tục vận hành hoặc cảnh báo.

2. Van mở lúc nào, bơm chạy lúc nào?

Đây là vấn đề cốt lõi của hệ thống. Không có một trình tự duy nhất áp dụng cho mọi trạm bơm, bởi vị trí lắp van, nhiệm vụ cửa, cao trình và sơ đồ thủy lực của từng trạm khác nhau.

Khi chuẩn bị khởi động bơm

Trước khi cho phép máy bơm chạy, bộ điều khiển có thể kiểm tra: Mực nước đủ điều kiện? -> Hệ thống đang ở chế độ Auto? -> Van đã ở vị trí yêu cầu? -> Không có lỗi hành trình hoặc cơ khí? -> Bơm sẵn sàng? -> Cho phép khởi động.

Trong một số cấu hình, van cửa phải mở đến một vị trí nhất định trước khi bơm được phép chạy. Ở công trình khác, trình tự có thể khác do van thực hiện nhiệm vụ cô lập, điều tiết đầu vào hoặc phối hợp với nhiều khoang. Vì vậy, PENSTOCK không mặc định quy tắc “mở hết van rồi mới chạy bơm” cho mọi trạm.

Khi bơm đang chạy

Trong quá trình bơm hoạt động, hệ thống tiếp tục theo dõi:

• Mực nước.
• Vị trí cánh van.
• Trạng thái motor van.
• Trạng thái máy bơm.
• Lỗi cơ khí hoặc vật cản.
• Lệnh vận hành hiện tại.

Nếu một điều kiện quan trọng thay đổi, PLC có thể giữ trạng thái, thay đổi độ mở, phát cảnh báo hoặc thực hiện trình tự dừng theo chương trình của trạm.

Khi bơm dừng

Sau khi máy bơm dừng, van không nhất thiết phải đóng ngay. Tùy chức năng cửa, hệ thống có thể:

• Giữ nguyên vị trí.
• Đóng van.
• Mở về một vị trí đặt trước.
• Chuyển sang chế độ tự chảy nếu công trình cho phép.

Trình tự phải được xác định từ hồ sơ công nghệ và yêu cầu vận hành thực tế.

3. Van phải mở bao nhiêu thì mới cho phép bơm khởi động?

Không nên quy định một tỷ lệ chung như 30%, 50% hay 100% cho tất cả van cửa phai trạm bơm. Độ mở tối thiểu cho phép bơm chạy phụ thuộc vào tiết diện cửa, lưu lượng, tổn thất thủy lực, loại bơm và vị trí của van trong hệ thống.

Có hai cách điều khiển thường gặp:

Điều khiển theo trạng thái Open/Close

Bộ điều khiển chỉ cần xác nhận:

• Van đóng.
• Van mở đến vị trí cuối hành trình.
• Van đang di chuyển.
• Van lỗi.

Cách này phù hợp với cửa chỉ cần thực hiện nhiệm vụ đóng hoặc mở hoàn toàn.

Điều khiển theo vị trí/độ mở

Với hệ thống cần nhiều trạng thái trung gian, bộ điều khiển có thể xác nhận cánh đã đạt vị trí tối thiểu cho phép trước khi cấp tín hiệu permit cho bơm.

Ví dụ về logic: Van đạt vị trí yêu cầu + không lỗi + mực nước đủ + bơm sẵn sàng → cho phép khởi động bơm. Giá trị vị trí yêu cầu phải được xác định theo thiết kế công trình, không cài cố định theo kinh nghiệm chung.

4. Nếu van bị kẹt, máy bơm có được chạy không?

Van bị kẹt là tình huống cần được đưa vào logic liên động ngay từ giai đoạn thiết kế. Hệ thống không nên tiếp tục vận hành theo một lệnh cũ khi trạng thái thực tế của cửa không còn được xác nhận.

Tủ điều khiển có thể theo dõi các dấu hiệu bất thường như:

• Cánh không đạt vị trí theo hành trình.
• Cơ cấu truyền động gặp vật cản.
• Trạng thái cơ khí bất thường.
• Lỗi thiết bị.
• Mất tín hiệu phản hồi.

Khi phát hiện lỗi, một chu trình có thể gồm:

Dừng truyền động van → Phát cảnh báo → Khóa lệnh Auto liên quan → Chờ kiểm tra hoặc chuyển Manual.

Máy bơm có được tiếp tục chạy hay không phụ thuộc vào vai trò của cửa. Nếu vị trí van là điều kiện bắt buộc để bơm vận hành an toàn, hệ thống có thể khóa lệnh khởi động hoặc dừng tổ máy liên quan. Nếu cửa không ảnh hưởng trực tiếp đến điều kiện vận hành của bơm, phương án xử lý có thể khác.

Do đó, interlock van – bơm phải được thiết kế theo từng trạm, không nên mặc định “van lỗi là dừng toàn bộ bơm”.

5. Mực nước nào được dùng để điều khiển van?

Hệ thống có thể sử dụng một hoặc nhiều điểm đo mực nước. Việc lựa chọn phụ thuộc vào mục tiêu của trạm bơm và hướng dòng nước.

Mực nước bể hút hoặc phía thượng lưu

Đây thường là tín hiệu quan trọng để xác định nhu cầu bơm và trạng thái nước đầu vào.

Tín hiệu này có thể được dùng để:

• Cho phép vận hành.
• Gọi bơm.
• Dừng bơm khi nước xuống thấp.
• Thay đổi trạng thái cửa.
• Điều khiển số tổ máy đang chạy.

Mực nước bể xả hoặc phía hạ lưu

Ở các trạm chịu ảnh hưởng của sông, kênh, triều hoặc hệ thống tiếp nhận, mực nước phía xả cũng có thể ảnh hưởng đến chiến lược vận hành.

Bộ điều khiển có thể sử dụng đồng thời:

L1 = Mực nước phía trước cửa
L2 = Mực nước phía sau cửa

để đánh giá trạng thái công trình thay vì chỉ dựa vào một cảm biến.

Chênh lệch mực nước

Trong một số bài toán, quan hệ giữa hai phía cửa quan trọng hơn một giá trị mức riêng lẻ. Khi đó, hệ thống có thể sử dụng chênh lệch mực nước như một điều kiện trong logic vận hành.

6. Liên động giữa van cửa phai và máy bơm được thiết lập thế nào?

Liên động giúp ngăn thiết bị thực hiện lệnh khi các điều kiện cần thiết chưa được đáp ứng. Đây là phần phân biệt một hệ thống tự động có kiểm soát với việc chỉ bật/tắt motor từ xa.

Trạng thái	Logic có thể áp dụng
Van chưa đạt vị trí yêu cầu	Chưa cho phép bơm chạy
Van đang di chuyển	Trì hoãn lệnh liên quan
Van báo lỗi	Khóa chu trình Auto và cảnh báo
Mực nước quá thấp	Không cho phép bơm khởi động
Mực nước đạt ngưỡng	Gọi bơm/van theo chương trình
Mất phản hồi vị trí	Chuyển xử lý theo chế độ an toàn đã thiết kế
Manual/Local đang được chọn	Hạn chế lệnh Auto hoặc Remote
Bơm lỗi	Không tiếp tục trình tự phối hợp tương ứng

Ma trận liên động cụ thể cần được thống nhất giữa phần cơ khí, điện, công nghệ và vận hành của dự án.

7. Một van hay nhiều van có thể phối hợp tự động?

Trạm bơm lớn thường có nhiều cửa, nhiều khoang hoặc nhiều tổ máy. Khi đó, hệ thống điều khiển phải xác định quan hệ giữa từng van và từng bơm thay vì xử lý mỗi thiết bị hoàn toàn độc lập.

Các phương án có thể gồm:

• Một van liên động với một bơm.
• Một van phục vụ nhiều tổ máy.
• Nhiều van cấp nước cho một bể hút chung.
• Điều khiển các van theo nhóm.
• Mở lần lượt theo mực nước.
• Chạy bơm luân phiên.
• Gọi thêm bơm khi mực nước tiếp tục tăng.
• Phối hợp nhiều van song song.
• Cho phép một số thiết bị hoạt động độc lập khi thiết bị khác bảo trì.

Ví dụ, với ba tổ máy, hệ thống có thể gọi Bơm 1 → Bơm 2 → Bơm 3 theo các ngưỡng mực nước khác nhau, nhưng chỉ khi van hoặc nhóm van tương ứng đã đáp ứng điều kiện vận hành.

8. Local, Auto và Remote khác nhau thế nào?

Một hệ thống điều khiển van cửa phai trạm bơm nên cho phép chuyển đổi chế độ để đáp ứng vận hành thường xuyên, chạy thử và xử lý sự cố.

Chế độ	Cách điều khiển
Local/Manual	Người vận hành thao tác tại hiện trường
Auto	Bộ điều khiển tự thực hiện logic đã lập trình
Remote	Người vận hành ra lệnh từ HMI/SCADA hoặc trung tâm

Remote không đồng nghĩa với Auto. Remote vẫn có thể là con người ra quyết định nhưng thao tác từ xa. Auto là hệ thống tự xử lý tín hiệu và phát lệnh dựa trên điều kiện đã được lập trình. Khi chuyển chế độ, cần xác định rõ quyền ưu tiên để tránh lệnh Local, Auto và Remote xung đột nhau.

9. Có thể đưa trạng thái van và bơm về SCADA không?

Khi dự án có hệ thống giám sát tập trung, PENSTOCK có thể bố trí tín hiệu I/O hoặc giao tiếp phù hợp để trao đổi dữ liệu với PLC, HMI hoặc SCADA của trạm.

Các thông tin có thể đưa về trung tâm gồm:

• Mực nước.
• Van mở/đóng.
• Vị trí cánh theo cấu hình.
• Van đang chạy.
• Lỗi van.
• Bơm chạy/dừng.
• Lỗi bơm.
• Chế độ Local/Auto/Remote.
• Cảnh báo bất thường.
• Trạng thái liên động.

Hệ thống cũng có thể nhận lệnh từ thiết bị bên thứ ba và chuyển đổi giữa vận hành độc lập, phối hợp hoặc điều khiển từ xa theo kiến trúc của dự án.

10. Thông tin cần cung cấp để thiết kế hệ thống

Để thiết kế đúng logic điều khiển tự động van cửa phai trạm bơm, cần có cả dữ liệu thủy lực, thiết bị và yêu cầu vận hành.

Khách hàng nên cung cấp:

1. Số lượng van và máy bơm.
2. Kích thước W × H từng cửa.
3. Hành trình cánh.
4. Lưu lượng từng bơm.
5. Mực nước bể hút min/max.
6. Mực nước hạ lưu hoặc bể xả min/max.
7. Quan hệ giữa từng van và từng tổ máy.
8. Trình tự khởi động/dừng hiện tại.
9. Vị trí cửa yêu cầu trước khi chạy bơm.
10. Yêu cầu Open/Close hoặc điều khiển theo vị trí.
11. Chế độ Local/Auto/Remote.
12. PLC/HMI/SCADA hiện hữu.
13. Tín hiệu cần gửi/nhận.
14. Bản vẽ công nghệ, mặt bằng và sơ đồ điện.

PENSTOCK – Giải pháp điều khiển van cửa phai và trạm bơm đồng bộ

PENSTOCK thực hiện tư vấn, thiết kế, chế tạo và lắp đặt các hệ thống van cửa phai cùng thiết bị điều khiển cho công trình cấp thoát nước, trạm bơm và chống ngập. Giải pháp được xây dựng đồng bộ giữa cơ khí – truyền động – hành trình – tín hiệu – logic vận hành – kết nối trung tâm.

Điểm quan trọng của một hệ thống tự động không nằm ở việc van có motor hay PLC, mà ở việc mỗi lệnh chỉ được thực hiện khi đúng thiết bị, đúng trạng thái và đúng điều kiện vận hành.

Gửi PENSTOCK sơ đồ trạm bơm, số lượng van – bơm, mực nước hai phía và yêu cầu trình tự vận hành để chúng tôi đề xuất cấu hình điều khiển phù hợp.
