Điều khiển van cửa phai theo tín hiệu cảm biến là giải pháp sử dụng dữ liệu đo tại công trình để tự động phát lệnh Mở – Đóng – Dừng hoặc điều chỉnh phần trăm độ mở cửa. Tín hiệu đầu vào có thể đến từ cảm biến mực nước, áp suất, lưu lượng, công tắc phao, cảm biến mưa, trạng thái máy bơm hoặc hệ thống điều khiển trung tâm. Tại PENSTOCK, chúng tôi thiết kế đồng bộ cảm biến, PLC, tủ điều khiển, motor hoặc xi lanh, máy nâng hạ và cửa phai. Logic được xây dựng theo hành trình dòng nước và quy trình vận hành của từng công trình, không sử dụng một chương trình cố định cho mọi hệ thống.

Điều khiển van cửa phai theo tín hiệu cảm biến là gì?

Đây là phương thức trong đó PLC nhận dữ liệu từ thiết bị đo hoặc hệ thống bên ngoài, xử lý theo các điều kiện đã lập trình và điều khiển cơ cấu đóng mở cửa phai. Tùy yêu cầu, cửa có thể chạy đến hành trình cuối, dừng tại vị trí trung gian hoặc thay đổi độ mở liên tục.

Hệ thống đo lường và điều khiển cửa phai

Chu trình cơ bản gồm:

Cảm biến đo trạng thái thực tế.
Tín hiệu được truyền về PLC.
PLC kiểm tra tín hiệu có hợp lệ hay không.
Giá trị đo được so sánh với ngưỡng hoặc giá trị đặt.
Hệ thống kiểm tra chế độ Auto và các điều kiện cho phép.
PLC phát lệnh đến tủ điều khiển.
Motor hoặc xi lanh vận hành máy nâng hạ.
Cửa phai di chuyển đến vị trí yêu cầu.
Hành trình hoặc encoder phản hồi trạng thái.
HMI hoặc SCADA hiển thị kết quả và cảnh báo.

Cảm biến không nên điều khiển trực tiếp motor công suất lớn. Tín hiệu cần được đưa qua PLC, relay logic hoặc bộ điều khiển phù hợp để xử lý liên động và bảo vệ hệ thống.

Cấu trúc hệ thống điều khiển cửa phai bằng cảm biến

Một hệ thống tự động cần có đủ bốn lớp: thiết bị đo, bộ xử lý, cơ cấu truyền động và tín hiệu phản hồi. Thiếu một trong các lớp này có thể khiến hệ thống không xác định được cửa đang ở đâu hoặc không phát hiện được cửa không thực hiện đúng lệnh.

Cảm biến tại công trình

Sơ đồ nguyên lý tổng thể:

Cảm biến → bộ cách ly hoặc chuyển đổi tín hiệu → PLC → tủ điều khiển → contactor/biến tần → motor → máy nâng hạ → cửa phai.

Luồng phản hồi:

Công tắc hành trình – encoder – trạng thái motor – cảnh báo cơ khí → PLC/HMI/SCADA.

Các thành phần có thể gồm:

Cảm biến mực nước, áp suất hoặc lưu lượng.
Công tắc phao mức cao và thấp.
Cảm biến mưa hoặc tín hiệu cảnh báo ngập.
Bộ nguồn 24 VDC.
Bộ cách ly tín hiệu.
PLC và module đầu vào phù hợp.
Tủ Manual/Auto – Local/Remote.
Contactor đảo chiều hoặc biến tần.
Motor và hộp giảm tốc.
Máy nâng hạ trục đơn hoặc trục đôi.
Công tắc hành trình mở hết, đóng hết.
Encoder hoặc cảm biến vị trí.
HMI hoặc hệ thống SCADA.
Thiết bị bảo vệ nguồn và motor.

Cấu hình được lựa chọn theo loại cảm biến, số lượng cửa, khoảng cách truyền tín hiệu, phương thức vận hành và mức độ giám sát của công trình.

Các nhóm cảm biến trong hệ thống cửa phai

Không phải tất cả cảm biến đều trực tiếp tạo lệnh mở hoặc đóng. Từng nhóm tín hiệu đảm nhiệm một chức năng riêng trong quá trình điều khiển và bảo vệ cửa.

Cảm biến quá trình

Nhóm này phản ánh trạng thái nước hoặc môi trường tại công trình. Dữ liệu được dùng để xác định khi nào cửa cần vận hành và vận hành đến mức nào.

Các thiết bị thường gặp gồm:

Cảm biến mực nước liên tục.
Công tắc phao mức cao, mức thấp.
Cảm biến áp suất thủy tĩnh.
Cảm biến áp suất thượng lưu, hạ lưu.
Thiết bị đo lưu lượng.
Cảm biến mưa.
Thiết bị đo chất lượng nước khi quy trình yêu cầu.

Ví dụ, cảm biến mực nước có thể yêu cầu cửa mở thêm khi nước dâng. Tuy nhiên, chiều tác động còn phụ thuộc cửa đang kiểm soát thượng lưu hay hạ lưu và mục tiêu là xả nước, giữ nước hay ngăn nước chảy ngược.

Cảm biến phản hồi vị trí cửa

Nhóm này xác nhận cửa đã thực hiện lệnh đến đâu. Đây là tín hiệu độc lập với cảm biến đo nước.

Thiết bị có thể gồm:

Công tắc hành trình Mở hết.
Công tắc hành trình Đóng hết.
Encoder đo vị trí.
Cảm biến hành trình tuyến tính.
Bộ truyền phần trăm độ mở.
Cảm biến giám sát vị trí hai điểm nâng.

Nếu hệ thống cần dừng cửa tại độ mở trung gian, chỉ sử dụng hai công tắc hành trình cuối sẽ không đủ. Khi đó cần encoder hoặc thiết bị đo vị trí phù hợp.

Tín hiệu bảo vệ

Nhóm tín hiệu bảo vệ giúp dừng hoặc khóa hệ thống khi cơ cấu truyền động xuất hiện bất thường.

Các tín hiệu cần xem xét gồm:

Quá tải motor.
Mất pha hoặc đảo pha.
Dòng motor tăng bất thường.
Cửa bị kẹt.
Hai điểm nâng bị lệch.
Áp suất dầu thủy lực vượt giới hạn.
Có lệnh chạy nhưng cửa không dịch chuyển.
Emergency Stop.
Công tắc mô-men hoặc cảm biến tải.

Tín hiệu từ thiết bị bên ngoài

Hệ thống còn có thể nhận dữ liệu từ máy bơm, tủ trung tâm hoặc thiết bị khác. Đây không nhất thiết là tín hiệu cảm biến nhưng vẫn tham gia vào logic vận hành.

Ví dụ:

Máy bơm sẵn sàng.
Máy bơm đang chạy.
Tuyến hạ lưu cho phép tiếp nhận nước.
Tủ trung tâm cho phép vận hành.
Lệnh từ SCADA.
Cảnh báo ngập.
Nguồn điện dự phòng đã sẵn sàng.

Các dạng tín hiệu cảm biến đưa về PLC

Dạng tín hiệu quyết định cách đấu nối, module PLC và phương pháp lập trình. Việc xác định đúng đầu ra của thiết bị phải được thực hiện trước khi thiết kế tủ điện.

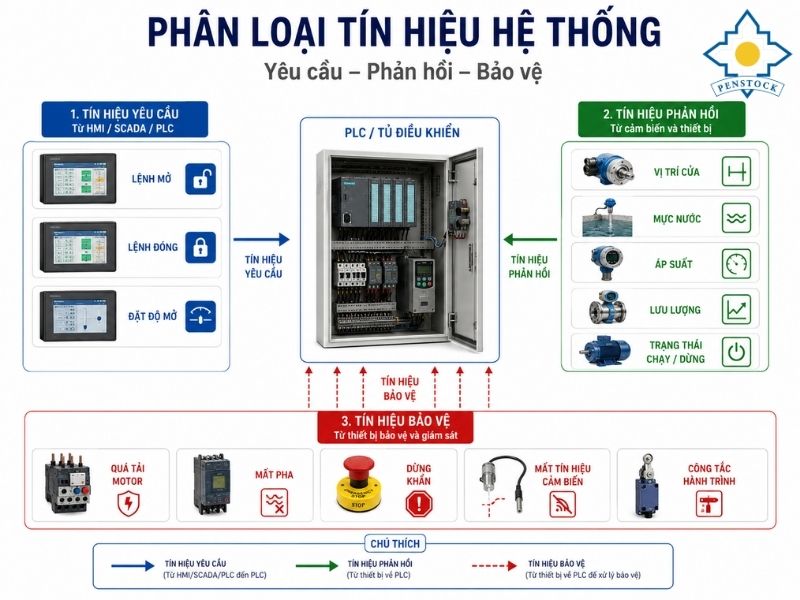

Phân loại tín hiệu hệ thống

Tín hiệu digital ON/OFF

Tín hiệu digital chỉ thể hiện hai trạng thái, chẳng hạn Có/Không, Cao/Thấp hoặc Đóng/Mở.

Dạng này thường dùng cho:

Phao mức cao, mức thấp.
Công tắc hành trình.
Trạng thái motor.
Tiếp điểm báo lỗi.
Máy bơm sẵn sàng.
Emergency Stop.

Tín hiệu digital phù hợp với logic đơn giản nhưng không cung cấp giá trị đo liên tục.

Tín hiệu analog

Tín hiệu analog cho biết giá trị thực tế trong một dải đo, chẳng hạn mực nước, áp suất, lưu lượng hoặc phần trăm độ mở.

Một số dạng thường gặp:

4–20 mA.
0–10 V.
Tín hiệu vị trí từ encoder hoặc bộ chuyển đổi.

PLC cần có đầu vào phù hợp. Khi khoảng cách truyền xa hoặc môi trường có nhiều nhiễu điện, cần xem xét cách đi cáp, tiếp địa và cách ly tín hiệu.

Tín hiệu truyền thông

Một số thiết bị trao đổi dữ liệu qua giao thức truyền thông. Trước khi tích hợp cần thống nhất:

Giao thức sử dụng.
Địa chỉ thiết bị.
Tốc độ truyền.
Danh sách dữ liệu cần đọc.
Quyền điều khiển.
Thời gian chờ.
Phản ứng khi mất kết nối.

Tín hiệu truyền thông mang được nhiều dữ liệu nhưng không loại bỏ nhu cầu bố trí các tín hiệu an toàn độc lập tại những vị trí quan trọng.

Logic điều khiển cửa theo tín hiệu cảm biến

Logic không nên chỉ được mô tả bằng nguyên tắc “nước cao thì mở, nước thấp thì đóng”. PLC cần xử lý vùng ổn định, thời gian xác nhận, phản hồi vị trí và các điều kiện an toàn.

Điều khiển theo ngưỡng

Hệ thống so sánh giá trị đo với các ngưỡng đã cài đặt.

Trạng thái tín hiệu	Phản ứng tham khảo
Vượt ngưỡng cao	Mở hoặc tăng độ mở
Nằm trong vùng ổn định	Giữ nguyên vị trí
Dưới ngưỡng thấp	Đóng hoặc giảm độ mở
Vượt giới hạn nguy hiểm	Cảnh báo hoặc chạy logic khẩn cấp
Tín hiệu không hợp lệ	Khóa Auto hoặc chuyển trạng thái quy định

Giữa ngưỡng mở và đóng cần có vùng trễ để hạn chế cửa liên tục đảo chiều khi tín hiệu dao động quanh một giá trị.

Điều khiển theo nhiều cấp độ mở

Mỗi vùng tín hiệu được gắn với một vị trí cửa, chẳng hạn:

Vùng thấp: đóng hoặc mở nhỏ.
Vùng trung bình: mở ở mức trung gian.
Vùng cao: tăng độ mở.
Vùng nguy hiểm: vận hành theo trình tự khẩn cấp.

Phương án này cần phản hồi vị trí nếu cửa phải dừng chính xác tại các mức trung gian.

Điều khiển liên tục

PLC liên tục so sánh giá trị cảm biến với giá trị đặt và điều chỉnh cửa để giữ mực nước, áp suất hoặc lưu lượng trong vùng yêu cầu.

Hệ thống thường cần:

Cảm biến đo liên tục.
Encoder vị trí.
PLC xử lý tín hiệu analog.
Cơ cấu truyền động phù hợp.
Giới hạn tốc độ thay đổi độ mở.
Khoảng trễ hoặc thuật toán điều khiển phù hợp.
Giới hạn số lần đảo chiều.

Điều khiển theo nhiều điều kiện

Một lệnh chỉ được phát khi tất cả điều kiện cần thiết cùng được đáp ứng.

Ví dụ nguyên tắc:

Cửa chỉ được phép mở khi mực nước vượt ngưỡng, tuyến hạ lưu sẵn sàng, máy bơm không lỗi, chênh áp trong giới hạn và cửa chưa mở hết.

Cách xây dựng này giúp tránh trường hợp một cảm biến đơn lẻ phát lệnh trong khi điều kiện toàn hệ thống chưa an toàn.

Phân biệt tín hiệu yêu cầu, cho phép và phản hồi

Việc phân vai đúng cho từng tín hiệu giúp PLC xác định rõ tại sao cửa cần chạy, có được phép chạy hay không và cửa đã thực hiện lệnh thành công chưa.

Nhóm tín hiệu	Ví dụ	Vai trò
Tín hiệu yêu cầu	Mực nước, áp suất, lưu lượng	Xác định nhu cầu Mở hoặc Đóng
Tín hiệu cho phép	Máy bơm sẵn sàng, chênh áp an toàn	Cho phép bắt đầu vận hành
Tín hiệu phản hồi	Encoder, công tắc hành trình	Xác nhận vị trí cửa
Tín hiệu bảo vệ	Quá tải, lệch trục, Emergency Stop	Dừng hoặc khóa hệ thống
Tín hiệu cảnh báo	Mất kết nối, vượt dải	Thông báo và chuyển trạng thái

Không nên dùng tín hiệu mực nước hoặc lưu lượng để kết luận cửa đã di chuyển. PLC cần tín hiệu phản hồi độc lập từ chính cửa hoặc máy nâng hạ.

Xử lý khi cảm biến gặp lỗi

Hệ thống tự động cần dự đoán tình huống cảm biến mất nguồn, đứt cáp, vượt dải hoặc cung cấp dữ liệu không hợp lý. Trạng thái xử lý phải được xác định ngay từ giai đoạn thiết kế.

Logic xử lý lỗi cảm biến

PLC có thể giám sát:

Tín hiệu thấp hơn hoặc vượt dải đo.
Tín hiệu đứng yên bất thường.
Hai cảm biến dự phòng chênh lệch lớn.
Mất nguồn cảm biến.
Mất truyền thông.
Mực nước thay đổi nhưng giá trị đo không đổi.
Cửa di chuyển nhưng encoder không thay đổi.
Có lệnh chạy nhưng motor không phản hồi.
Cửa không đạt vị trí trong thời gian cho phép.

Tùy mức độ ảnh hưởng, hệ thống có thể:

Phát cảnh báo.
Giữ nguyên vị trí cửa.
Dừng chu trình.
Khóa chế độ Auto.
Chuyển sang Manual.
Chuyển sang cảm biến dự phòng.
Đưa cửa về trạng thái an toàn đã quy định.

Không thể mặc định mất cảm biến thì cửa luôn đóng hoặc luôn mở. Trạng thái an toàn phải được xác định theo nguy cơ ngập, cạn nước, dòng chảy ngược và nhiệm vụ của từng cửa.

Manual/Auto và Local/Remote

Điều khiển tự động vẫn phải duy trì khả năng can thiệp tại chỗ để bảo trì, chạy thử và xử lý sự cố. Tủ cần phân biệt rõ chế độ vận hành và vị trí phát lệnh.

Chế độ	Nguồn phát lệnh
Local – Manual	Nút Mở – Đóng – Dừng tại tủ gần cửa
Remote – Manual	Người vận hành phát lệnh trên HMI
Remote – Semi-Auto	Người vận hành xác nhận, PLC hoàn tất chu trình
Remote – Auto	PLC tự phát lệnh theo cảm biến
Maintenance	Khóa lệnh để bảo trì

Khi chọn Local, lệnh từ xa thường phải bị khóa. Tuy nhiên, giá trị cảm biến, vị trí cửa và cảnh báo vẫn có thể truyền về trung tâm để giám sát.

Liên động và bảo vệ hệ thống

Tín hiệu cảm biến chỉ là một phần của hệ điều khiển. PLC phải kiểm tra đồng thời trạng thái điện, cơ khí, hành trình và quyền điều khiển trước khi cho cửa vận hành.

Các liên động cần xem xét gồm:

Không Mở và Đóng đồng thời.
Không chạy quá hành trình.
Dừng khi Emergency Stop tác động.
Dừng khi motor quá tải.
Dừng khi cửa không dịch chuyển.
Dừng khi hai điểm nâng bị lệch.
Khóa Auto khi cảm biến lỗi.
Giới hạn thời gian motor chạy.
Giới hạn số lần đảo chiều.
Cảnh báo khi cửa không đạt vị trí đặt.
Không tự khởi động lại ngoài ý muốn sau mất điện.
Chuyển trạng thái phù hợp khi mất truyền thông.
Không nhận lệnh mới khi lỗi chưa được xác nhận và Reset.

Thông tin cần cung cấp để thiết kế

Giải pháp chỉ được xây dựng đúng khi xác định rõ cảm biến đo gì, cửa cần phản ứng ra sao và điều kiện an toàn của công trình.

Khách hàng cần cung cấp:

Mục tiêu điều khiển cửa.
Loại cảm biến đang có hoặc dự kiến sử dụng.
Vị trí lắp cảm biến.
Khoảng đo.
Dạng tín hiệu đầu ra.
Điều kiện phát lệnh Mở và Đóng.
Điều kiện cho phép vận hành.
Trạng thái an toàn khi mất tín hiệu.
Kích thước và hành trình cửa.
Loại máy nâng hạ.
Thông số motor hoặc xi lanh.
Yêu cầu độ mở trung gian.
Manual/Auto và Local/Remote.
Liên động với máy bơm.
Yêu cầu HMI hoặc SCADA.
Bản vẽ và hình ảnh hiện trạng.

PENSTOCK thiết kế hệ thống đồng bộ cảm biến và cửa phai

Tại PENSTOCK, chúng tôi không lựa chọn cảm biến tách rời khỏi cửa và cơ cấu nâng hạ. Loại tín hiệu, logic PLC, phản hồi vị trí và trạng thái khi xảy ra lỗi được xây dựng theo cùng một quy trình vận hành.

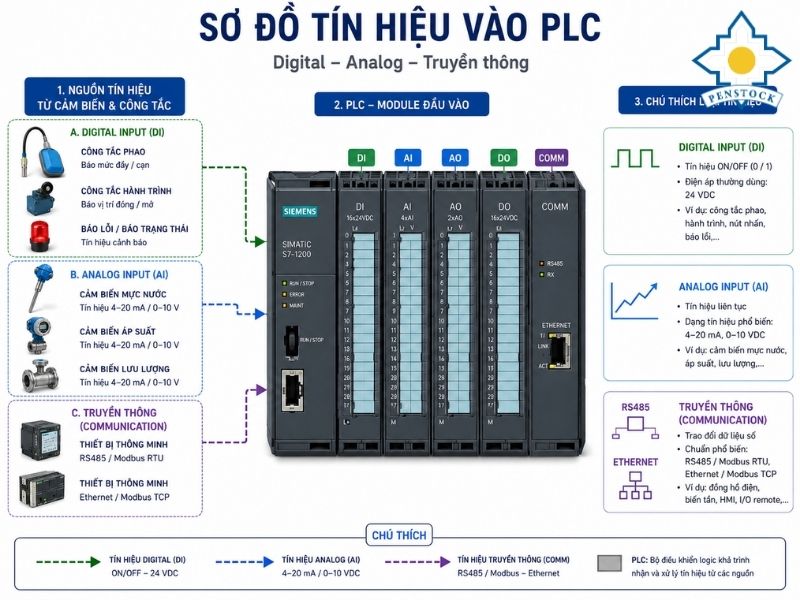

Sơ đồ tín hiệu vào PLC

Phạm vi triển khai có thể gồm:

Khảo sát hiện trạng.
Xác định mục tiêu điều khiển.
Lựa chọn cảm biến và vị trí lắp.
Xây dựng triết lý vận hành.
Lập bảng nguyên nhân – kết quả.
Lập danh sách I/O.
Thiết kế mạch động lực và điều khiển.
Lập trình PLC và HMI.
Lắp ráp, đấu nối và FAT tại xưởng.
Hiệu chỉnh cảm biến tại công trình.
Mô phỏng tín hiệu cao, thấp và mất tín hiệu.
Kiểm tra phản hồi vị trí và liên động.
Chạy thử Manual/Semi-Auto/Auto.
Kết nối hệ thống trung tâm.
Bàn giao hồ sơ và hướng dẫn vận hành.

Gửi loại cảm biến, thông số cửa, máy nâng hạ và điều kiện vận hành để PENSTOCK xây dựng hệ thống điều khiển van cửa phai phù hợp với công trình.
