Đường ống bơm của trạm bơm: Những sai lầm thiết kế khiến hệ thống nhanh xuống cấp

Nhiều trạm bơm sau một thời gian vận hành bắt đầu xuất hiện hàng loạt vấn đề như rung mạnh, tụt áp, giảm lưu lượng thực tế hay thậm chí cavitation làm hư hỏng máy bơm liên tục. Điều đáng nói là nguyên nhân không nằm ở công suất bơm, mà thường bắt đầu từ việc thiết kế đường ống sai ngay từ đầu. Chỉ cần bố trí sai đường hút, chọn đường ống bơm của trạm bơm không phù hợp hoặc tính toán thiếu lưu lượng giờ cao điểm cũng có thể khiến toàn bộ hệ thống nhanh xuống cấp và tăng mạnh chi phí vận hành.

Vai trò của đường ống bơm trong hệ thống trạm bơm

Trong thực tế, nhiều người thường tập trung vào công suất máy bơm mà quên rằng đường ống mới là phần quyết định dòng chảy có ổn định hay không.

Một hệ thống đường ống được thiết kế đúng sẽ giúp:

• Ổn định lưu lượng
• Giảm tổn thất áp lực
• Hạn chế rung lắc
• Giảm nguy cơ cavitation
• Tăng tuổi thọ máy bơm
• Tiết kiệm điện năng
• Giảm chi phí bảo trì

Ngược lại, nếu thiết kế sai, hệ thống rất dễ gặp tình trạng:

• Máy bơm rung mạnh
• Đường ống va đập khi vận hành
• Giảm lưu lượng thực tế
• Tăng điện năng tiêu thụ
• Hư phớt và bạc đạn nhanh
• Nứt gãy giá đỡ
• Quá tải hệ thống

Đặc biệt với các trạm bơm nước thải hoặc chống ngập, lưu lượng thường biến động rất lớn vào mùa mưa. Nếu không tính toán đúng ngay từ đầu, đường ống rất dễ trở thành điểm yếu của toàn hệ thống.

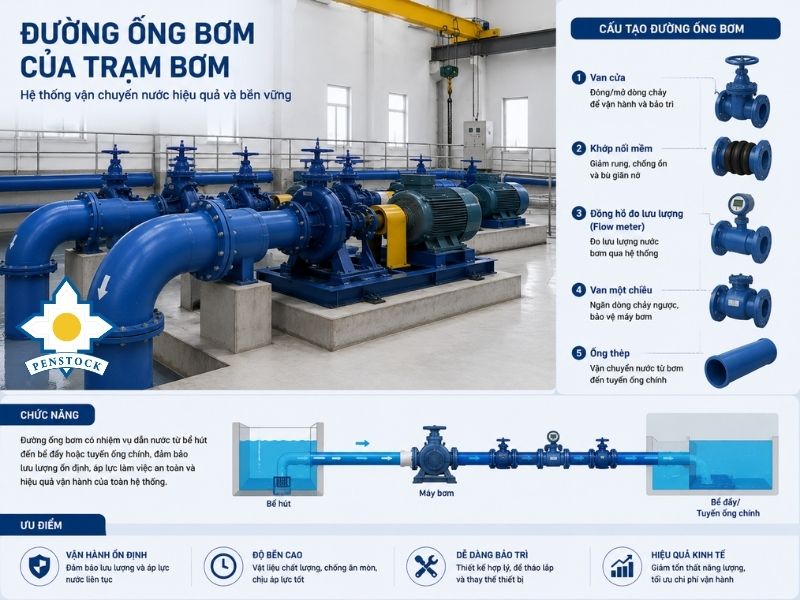

Cấu tạo hệ thống đường ống bơm của trạm bơm

Tùy từng loại công trình mà cấu tạo hệ thống có thể khác nhau. Tuy nhiên về cơ bản sẽ gồm các thành phần chính sau:

Hạng mục	Chức năng
Đường ống hút	Dẫn nước từ bể hút vào máy bơm
Đường ống xả	Đưa nước từ bơm ra hệ thống
Van một chiều	Chống nước chảy ngược
Van chặn	Đóng mở và bảo trì hệ thống
Co – tê – cút nối	Điều hướng dòng chảy
Khớp nối mềm	Giảm rung và giãn nở
Giá đỡ đường ống	Chịu tải trọng hệ thống
Đồng hồ áp lực	Kiểm tra áp suất vận hành

Trong thực tế thi công, nhiều sự cố không xuất phát từ máy bơm mà đến từ việc bố trí các phụ kiện đường ống không hợp lý.

Ví dụ:

• Co nối đặt quá sát đầu hút
• Thiếu khớp chống rung
• Giá đỡ không đủ tải
• Đường ống thay đổi tiết diện đột ngột

Đây đều là các lỗi khiến hệ thống nhanh xuống cấp sau thời gian vận hành.

Các loại đường ống bơm phổ biến hiện nay

Mỗi loại vật liệu sẽ phù hợp với từng điều kiện vận hành khác nhau. Việc lựa chọn sai vật liệu có thể làm tăng rất nhiều chi phí sửa chữa và bảo trì về sau.

Loại đường ống	Đặc điểm	Phù hợp công trình
Ống thép	Chịu áp lực tốt, độ bền cao	Trạm bơm công suất lớn
Ống HDPE	Chống ăn mòn tốt, dễ thi công	Nước thải, hệ thống ngoài trời
Ống inox 304	Chống gỉ tốt, tuổi thọ cao	Nhà máy xử lý nước
Ống inox 316	Chống ăn mòn mạnh	Công trình ven biển, hóa chất
Ống gang cầu	Chịu tải tốt, ổn định	Hệ thống cấp thoát nước lớn

Hiện nay trong các hệ thống nước thải và chống ngập, HDPE và thép vẫn là hai dòng được sử dụng phổ biến nhất. Tuy nhiên với môi trường ăn mòn cao hoặc yêu cầu tuổi thọ lớn, inox vẫn là giải pháp được ưu tiên.

Những sai lầm thiết kế đường ống bơm thường gặp

Đây là phần quan trọng nhất nhưng cũng là nguyên nhân khiến rất nhiều trạm bơm nhanh xuống cấp.

Chọn đường kính ống quá nhỏ

Nhiều công trình muốn giảm chi phí nên sử dụng đường kính ống nhỏ hơn tiêu chuẩn.

Hậu quả:

• Tăng tổn thất áp lực
• Giảm lưu lượng thực tế
• Máy bơm làm việc quá tải
• Tăng điện năng tiêu thụ

Trong thực tế vận hành, lưu lượng thực tế thường biến động lớn hơn thiết kế ban đầu, đặc biệt vào mùa mưa.

Nếu không có hệ số dự phòng phù hợp, hệ thống sẽ rất dễ quá tải.

Bố trí co nối sai kỹ thuật

Đây là lỗi cực kỳ phổ biến.

Nhiều hệ thống đặt co 90 độ quá sát đầu hút máy bơm.

Điều này khiến dòng chảy bị xoáy mạnh và phát sinh:

• Rung đường ống
• Cavitation
• Giảm hiệu suất bơm
• Hư cánh bơm

Đặc biệt với các máy bơm công suất lớn, lỗi này ảnh hưởng rất rõ sau thời gian vận hành.

Không tính toán va áp đường ống

Khi máy bơm dừng đột ngột hoặc đóng van quá nhanh, áp lực trong đường ống có thể tăng rất lớn.

Hiện tượng này gọi là va áp.

Nếu hệ thống không được tính toán đúng:

• Đường ống dễ rung mạnh
• Vỡ ống
• Hư van
• Gãy giá đỡ

Đây là lỗi rất nguy hiểm tại các trạm bơm lưu lượng lớn.

Thiếu giá đỡ và chống rung

Nhiều công trình chỉ chú trọng phần thiết bị mà bỏ qua hệ thống giá đỡ.

Sau thời gian vận hành:

• Đường ống võng xuống
• Rung mạnh
• Nứt mối hàn
• Lệch trục bơm

Đặc biệt với hệ thống thép kích thước lớn, tải trọng đường ống khi đầy nước rất lớn. Nếu giá đỡ tính toán không đúng sẽ phát sinh sự cố nhanh chóng.

Sai cao độ đường hút

Đây là lỗi dễ gây cavitation nhất.

Nếu đường hút bố trí không hợp lý:

• Máy bơm hút không ổn định
• Xuất hiện bọt khí
• Giảm lưu lượng
• Rung và ồn mạnh

Nhiều hệ thống hoạt động vài tháng mới bắt đầu xuất hiện tình trạng này nên rất khó phát hiện ban đầu.

Kinh nghiệm thiết kế đường ống theo từng loại trạm bơm

Dưới đây là chia sẻ kinh nghiệm thực tế của Penstock tại hàng trăm công trình thực tế, quý khách tham khảo chi tiết ngay dưới đây

Loại trạm bơm	Yêu cầu thiết kế đường ống	Lưu ý thực tế vận hành
Trạm bơm nước thải	Ưu tiên chống ăn mòn, hạn chế nghẹt	Nên dùng HDPE hoặc thép phủ chống gỉ, bố trí dễ vệ sinh
Trạm bơm chống ngập	Tối ưu lưu lượng lớn, giảm tổn thất áp lực	Hạn chế co nối phức tạp, tính toán lưu lượng mùa mưa
Trạm bơm công nghiệp	Chịu áp lực và hóa chất cao	Cần chọn vật liệu phù hợp môi trường ăn mòn
Trạm bơm thủy lợi	Chịu tải lớn, hoạt động ngoài trời	Kết cấu giá đỡ phải chắc chắn, dễ bảo trì
Trạm bơm cấp nước	Ổn định áp lực và lưu lượng	Hạn chế rung động và va áp đường ống
Trạm bơm công suất lớn	Giảm rung, giảm cavitation	Không bố trí co 90 độ quá sát đầu hút bơm

Đường ống HDPE hay thép tốt hơn?

Đây là câu hỏi rất nhiều chủ đầu tư quan tâm. Thực tế không có vật liệu nào phù hợp cho mọi công trình.

Tiêu chí	Ống HDPE	Ống thép
Chống ăn mòn	Rất tốt	Trung bình
Chịu áp lực lớn	Trung bình	Rất tốt
Trọng lượng	Nhẹ	Nặng
Thi công	Dễ	Phức tạp hơn
Chi phí	Tối ưu	Cao hơn
Độ cứng	Thấp hơn	Cao
Tuổi thọ ngoài trời	Tốt	Phụ thuộc chống gỉ
Phù hợp	Nước thải, hệ thống ăn mòn	Trạm bơm áp lực lớn

Hiện nay:

• HDPE phù hợp hệ thống nước thải và chống ăn mòn
• Thép phù hợp công suất lớn và áp lực cao

Việc lựa chọn cần dựa vào:

• Áp lực vận hành
• Điều kiện môi trường
• Tuổi thọ mong muốn
• Chi phí đầu tư

Bảng giá thi công đường ống bơm trạm bơm

Chi phí thi công đường ống bơm phụ thuộc vào nhiều yếu tố:

• Đường kính ống
• Vật liệu
• Áp lực thiết kế
• Điều kiện thi công
• Khoảng cách lắp đặt
• Số lượng co nối và van
• Yêu cầu chống rung

Dưới đây là bảng giá tham khảo:

Hạng mục	Giá tham khảo
Đường ống HDPE	Từ 350.000 VNĐ/m
Đường ống thép	Từ 650.000 VNĐ/m
Đường ống inox 304	Từ 1.200.000 VNĐ/m
Thi công hàn nối	Từ 150.000 VNĐ/mối
Giá đỡ đường ống	Từ 500.000 VNĐ/bộ
Khớp chống rung	Liên hệ báo giá

Mức giá thực tế sẽ thay đổi theo:

• Quy mô công trình
• Chủng loại vật liệu
• Tiêu chuẩn kỹ thuật
• Điều kiện thi công thực tế

Penstock – Giải pháp thiết kế và thi công đường ống bơm trạm bơm

Penstock không chỉ thi công đường ống theo bản vẽ, mà tập trung tối ưu khả năng vận hành thực tế của toàn hệ thống trạm bơm. Nhiều công trình sau thời gian hoạt động thường phát sinh rung đường ống, tụt áp, cavitation hoặc giảm lưu lượng do thiết kế chưa phù hợp ngay từ đầu.

Với kinh nghiệm trong các hệ thống nước thải, chống ngập và xử lý nước công nghiệp, Penstock hỗ trợ tính toán và lựa chọn phương án phù hợp theo từng điều kiện vận hành thực tế.

Các giải pháp được chú trọng gồm:

• Tối ưu lưu lượng dòng chảy
• Giảm rung và va áp đường ống
• Hạn chế cavitation máy bơm
• Lựa chọn vật liệu phù hợp môi trường
• Tăng độ ổn định vận hành lâu dài
• Hỗ trợ bảo trì và vệ sinh thuận tiện

Đây là những yếu tố rất quan trọng giúp hệ thống hoạt động ổn định hơn, giảm sự cố và tiết kiệm đáng kể chi phí vận hành trong thời gian dài.

Kết luận

Một hệ thống trạm bơm vận hành ổn định không chỉ phụ thuộc vào công suất máy bơm mà còn nằm ở cách thiết kế đường ống ngay từ đầu. Việc lựa chọn đúng vật liệu, tối ưu dòng chảy và hạn chế rung – va áp sẽ giúp hệ thống hoạt động bền bỉ, giảm sự cố và tiết kiệm đáng kể chi phí vận hành lâu dài. Penstock hiện cung cấp giải pháp thiết kế và thi công đường ống bơm theo thực tế công trình, tối ưu hiệu quả vận hành cho từng hệ thống. Liên hệ ngay Penstock để được tư vấn trực tiếp.
