Giải pháp SCADA của Penstock cho quản lý hồ chứa

Quản lý hồ chứa thủy lợi, thủy điện rất phức tạp, vận hành thủ công lại đầy rủi ro và chậm trễ, khiến Giải pháp SCADA trở thành yêu cầu bắt buộc. Tuy nhiên, nhiều hệ thống SCADA (phần mềm) và cơ cấu chấp hành (cơ khí) đang không đồng bộ. Giải pháp SCADA của Penstock là một hệ thống cơ-điện tử toàn diện, tích hợp đồng bộ từ phòng điều khiển đến từng chi tiết cơ khí, đảm bảo vận hành chính xác và phản ứng tức thời.

Thách thức của vận hành hồ chứa và “khoảng hở” tự động hóa

Quản lý một hồ chứa không chỉ là tích nước và xả nước. Đó là một quy trình vận hành liên tục dựa trên các quy trình liên hồ, quy trình đơn hồ đã được phê duyệt, đòi hỏi sự chính xác và kịp thời. Việc vận hành thủ công hoặc các hệ thống tự động hóa chắp vá đang đẩy các Chủ đầu tư vào những rủi ro lớn.

Rủi ro vận hành thủ công: chậm trễ và mất an toàn

Rủi ro lớn nhất của vận hành thủ công là độ trễ. Khi một cơn lũ lớn sắp về, việc ra quyết định xả lũ phải tính bằng phút. Quy trình thủ công (nhận lệnh, cử nhân viên ra hiện trường, vận hành tay quay hoặc nút bấm tại chỗ) mất quá nhiều thời gian. Trong điều kiện mưa bão, việc vận hành tại chỗ còn đe dọa trực tiếp đến an toàn của nhân viên.

Hơn nữa, vận hành thủ công thiếu chính xác. Người vận hành không thể biết chính xác cửa van đã mở bao nhiêu mét, lưu lượng xả là bao nhiêu, dẫn đến việc xả lũ sai lệch so với quy trình, có thể gây ngập lụt bất ngờ cho hạ du hoặc đe dọa an toàn của chính công trình đập. Khả năng phản ứng tức thời gần như bằng không.

Rủi ro kinh tế: lãng phí tài nguyên và vận hành dưới hiệu suất

Vận hành thủ công cũng gây lãng phí lớn. Tại các cửa van không được làm kín (non-Zero Leakage), nước liên tục rò rỉ 24/7, gây thất thoát hàng triệu mét khối nước mỗi năm. Tại các nhà máy thủy điện, việc vận hành không bám sát được mực nước tối ưu (do đo lường thủ công) làm giảm tải trọng thủy tĩnh (cột nước) tác dụng lên tuabin, làm giảm hiệu suất phát điện. Việc này ảnh hưởng trực tiếp đến doanh thu và Chi phí Vòng đời (LCC) của dự án.

“Khoảng hở” kỹ thuật: khi phần mềm và cơ khí không “hiểu” nhau

Nhận thức được rủi ro, nhiều Chủ đầu tư đã tìm cách tự động hóa. Tuy nhiên, họ thường rơi vào một cái bẫy phổ biến: mua giải pháp SCADA từ một đơn vị chuyên về phần mềm/tự động hóa, và mua van cửa phai, thiết bị nâng hạ van cửa phai từ một xưởng cơ khí truyền thống.

Kết quả là hai hệ thống không “hiểu” nhau. Phần mềm SCADA (não) ra lệnh: “Mở van số 2 đến vị trí 5.0 mét”. Nhưng thiết bị cơ khí (cơ bắp) được gia công thô sơ, có độ rơ (backlash) lớn, ma sát cao. Lệnh được chấp hành nhưng cửa van thực tế chỉ di chuyển đến 4.8 mét (do độ rơ cơ khí) hoặc bị kẹt cứng giữa chừng. Cảm biến vị trí (encoder) lắp rời rạc báo cáo sai lệch. Hậu quả là hệ thống SCADA hoạt động không chính xác, gây mất niềm tin và cuối cùng là bị bỏ xó, quay về vận hành thủ công.

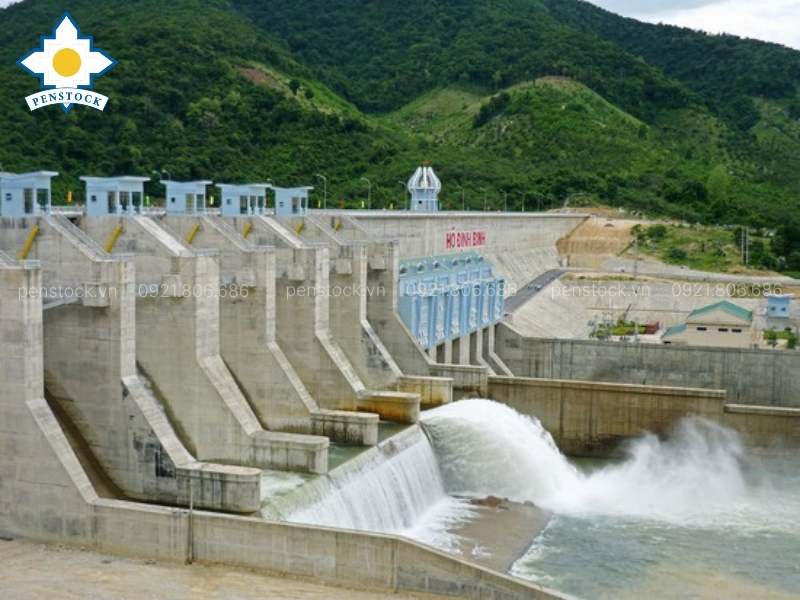

Phân tích Giải pháp SCADA của Penstock

Penstock hiểu rằng, Giải pháp SCADA không phải là một phần mềm. Đó là một hệ thống cơ-điện tử (mechatronics) hoàn chỉnh, trong đó phần mềm SCADA là đỉnh cao, nhưng nền tảng của nó phải là thiết bị cơ khí được chế tạo với độ chính xác tuyệt đối. Giải pháp Penstock được Thiết kế – Chế tạo – Kiểm định nghiêm ngặt như một thể thống nhất.

Nền tảng cơ khí chuẩn tự động hóa

Đây là năng lực cốt lõi và là điểm khác biệt lớn nhất của Penstock. Chúng tôi chế tạo các thiết bị cơ khí dành cho tự động hóa, đòi hỏi tiêu chuẩn cao hơn gấp nhiều lần so với thiết bị vận hành tay.

Một hệ thống SCADA đòi hỏi độ chính xác và độ tin cậy tuyệt đối từ cơ cấu chấp hành. Các hệ thống cơ khí thông thường, gia công bằng phương pháp tiện, hàn thủ công, có dung sai lớn, không thể đáp ứng. Ví dụ, độ rơ (backlash) giữa trục vít và bạc đồng trong một thiết bị nâng hạ van cửa phai gia công thô sơ có thể lên đến vài milimet. Khi SCADA ra lệnh đảo chiều (từ nâng sang hạ), độ rơ này tạo ra một “vùng chết” trong điều khiển, gây sai lệch vị trí nghiêm trọng.

Giải pháp Penstock yêu cầu Gia công chuẩn kỹ thuật (CNC) cho 100% các chi tiết truyền động quan trọng. Cụm trục vít (thép C45 hoặc Inox 304/316) và bạc đồng (Bronze) được phay/tiện ren trên các máy CNC chuyên dụng, đảm bảo biên dạng ren thang (Acme) hoàn hảo và độ đồng tâm đạt sai số nhỏ (<< 0.5 mm). Việc triệt tiêu độ rơ cơ khí này đảm bảo rằng khi SCADA ra lệnh di chuyển 1mm, cửa van sẽ di chuyển đúng 1mm.

Hơn nữa, các thiết bị cơ khí (cửa van, khung van) được phân tích bằng FEA (Phân tích phần tử hữu hạn) để đảm bảo độ cứng vững, chịu được các tải trọng động và Mô-men uốn phát sinh khi hệ thống tự động khởi động hoặc dừng khẩn cấp, đảm bảo tuổi thọ thiết bị lâu dài.

Hệ thống quan trắc và điều khiển

Trên nền tảng cơ khí chính xác đó, tích hợp đồng bộ hệ thống điện và tự động hóa:

1. Hệ thống cảm biến: Đây là “tai mắt” của giải pháp SCADA. Chúng tôi tích hợp các cảm biến (siêu âm, radar, thủy tĩnh) để đo mực nước hồ, mực nước hạ lưu, lưu lượng xả và các trạm đo mưa. Quan trọng nhất, chúng tôi tích hợp cảm biến vị trí (encoder) có độ phân giải cao ngay trên trục của thiết bị nâng hạ van cửa phai, cung cấp một vòng phản hồi (feedback loop) chính xác tuyệt đối về vị trí của cửa van về cho hệ thống điều khiển.
2. Tủ điều khiển cục bộ: Tại mỗi cửa van, chúng tôi lắp đặt một Tủ điều khiển PLC (Programmable Logic Controller). Đây là “bộ não” cục bộ, nhận lệnh trực tiếp từ phòng điều khiển trung tâm (qua cáp quang hoặc sóng vô tuyến) và trực tiếp điều khiển động cơ nâng hạ. PLC cũng được lập trình để xử lý các tình huống khẩn cấp tại chỗ, ví dụ: tự động dừng van nếu cảm biến phát hiện kẹt cứng, bảo vệ động cơ và trục vít.

Lớp giám sát trung tâm

Đây là giao diện mà Chủ đầu tư tương tác. Giải pháp SCADA của Penstock cung cấp một phòng điều khiển trung tâm (HMI – Human Machine Interface) với các tính năng:

• Giám sát thời gian thực: Hiển thị toàn bộ trạng thái hồ chứa (mực nước, lưu lượng) và trạng thái thiết bị (van đang đóng/mở, vị trí chính xác) trên một màn hình trực quan.
• Điều khiển từ xa: Cho phép người vận hành ra lệnh đóng/mở, điều tiết van từ xa một cách an toàn.
• Vận hành tự động: Cho phép cài đặt các kịch bản vận hành tự động. Ví dụ: “Tự động mở van xả 20% khi mực nước hồ đạt cốt +100m” hoặc “Tự động đóng van khi phát hiện lũ hạ du”.
• Cảnh báo và Báo cáo: Tự động gửi cảnh báo (qua SMS, email) khi có thông số vượt ngưỡng. Tự động ghi lại nhật ký vận hành và xuất báo cáo tuân thủ quy trình vận hành hồ chứa.

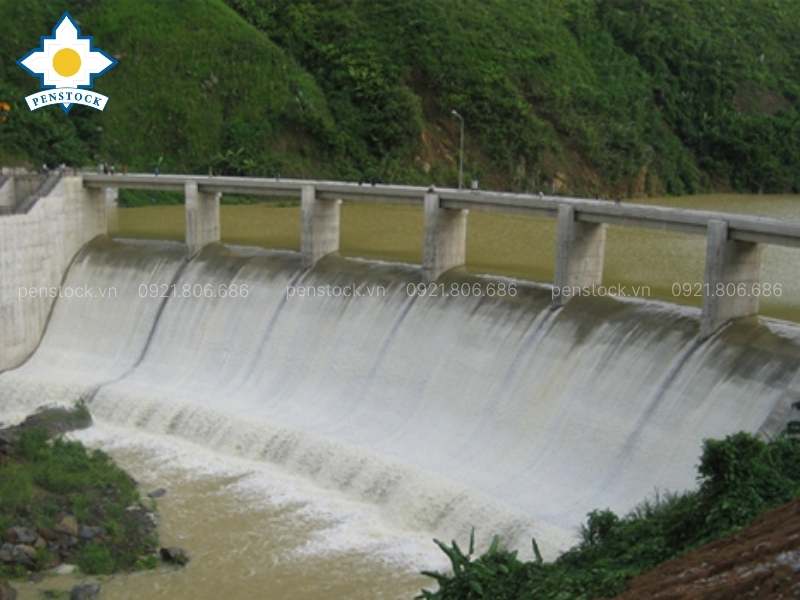

Giá trị đồng hành của giải pháp SCADA Penstock

Lựa chọn Giải pháp SCADA của Penstock không chỉ là mua phần mềm hay mua thiết bị cơ khí. Đó là một khoản đầu tư vào một giải pháp toàn diện, được cam kết bởi một đơn vị duy nhất chịu trách nhiệm toàn bộ hệ thống.

Giải pháp “chìa khóa trao tay” – loại bỏ “khoảng hở” kỹ thuật

Giá trị lớn nhất Penstock mang lại là một giải pháp “turnkey” (chìa khóa trao tay). Chủ đầu tư không còn phải làm việc với 2-3 nhà thầu (cơ khí, điện, tự động hóa) và tự giải quyết các xung đột kỹ thuật giữa họ.

Chúng tôi chịu trách nhiệm từ A đến Z: từ khảo sát, Thiết kế – Chế tạo – Kiểm định nghiêm ngặt các thiết bị cơ khí (Van cửa phai Inox 304/316, Gioăng EPDM đảm bảo Zero Leakage) cho đến lập trình PLC/SCADA và huấn luyện vận hành. Hệ thống của chúng tôi được tích hợp đồng bộ 100% trước khi xuất xưởng, đảm bảo vận hành trơn tru ngay khi lắp đặt.

An toàn vận hành và tuân thủ quy trình

Giải pháp SCADA của Penstock đảm bảo khả năng phản ứng tức thời trong các tình huống khẩn cấp. Việc xả lũ được thực hiện chính xác theo kịch bản đã lập trình, tuân thủ tuyệt đối quy trình vận hành liên hồ/đơn hồ, giảm thiểu rủi ro cho hạ du. Hệ thống cũng được thiết kế với các cấp độ dự phòng (như N+1 cho động cơ hoặc nguồn điện) để đảm bảo độ tin cậy vận hành ngay cả khi có sự cố.

Tối ưu hiệu quả kinh tế và chi phí vòng đời

Một hệ thống cơ khí được gia công chuẩn kỹ thuật (CNC) và vận hành tự động sẽ có Chi phí Vòng đời tối ưu nhất.

• Tối ưu hiệu suất: Hệ thống SCADA giúp vận hành hồ chứa ở mực nước tối ưu, tối ưu hiệu suất phát điện.
• Giảm chi phí nhân công: Giảm số lượng nhân viên vận hành tại chỗ, tăng cường an toàn lao động.
• Bảo trì dự đoán: Giải pháp SCADA của Penstock có thể tích hợp các cảm biến giám sát “sức khỏe” thiết bị (như đo dòng điện động cơ, đo tải trọng thiết bị nâng hạ). Hệ thống sẽ phát hiện sớm các dấu hiệu mài mòn (ví dụ: ma sát tăng do mòn bạc đồng) và cảnh báo bảo trì trước khi xảy ra hỏng hóc, đảm bảo tuổi thọ thiết bị.

Cam kết chất lượng của Penstock được thể hiện bằng hồ sơ pháp lý, cung cấp đầy đủ CO/CQ cho vật liệu (Inox, EPDM, Bạc đồng) và các chứng chỉ kiểm định chất lượng, tuân thủ TCVN 8298:2009 cho phần cơ khí.

Kết luận

Giải pháp SCADA cho quản lý hồ chứa không chỉ là phần mềm. Giá trị thực sự của nó nằm ở khả năng chấp hành chính xác và bền bỉ của thiết bị cơ khí. Việc tách rời hai hệ thống này luôn dẫn đến rủi ro vận hành và tốn kém chi phí. Giải pháp SCADA của Penstock là một hệ thống cơ-điện tử toàn diện, được tích hợp đồng bộ từ phòng điều khiển đến từng chi tiết cơ khí. Với năng lực cốt lõi “Thiết kế – Chế tạo – Kiểm định nghiêm ngặt” và công nghệ Gia công chuẩn kỹ thuật (CNC), Penstock cam kết đồng hành cùng các Chủ đầu tư để triển khai các hệ thống quản lý hồ chứa tự động, an toàn, tối ưu hiệu suất và đảm bảo tuổi thọ thiết bị lâu dài.
