Giám sát hành trình van cửa phai giúp hệ thống xác định cánh van đang ở vị trí nào, đã đạt điểm đóng – mở yêu cầu hay chưa và có xuất hiện trạng thái bất thường trong quá trình di chuyển hay không. Khi kết hợp với tủ điều khiển phù hợp, dữ liệu hành trình còn có thể được sử dụng để phát hiện vật cản, sai lệch chuyển động hoặc sự cố cơ khí và đưa ra lệnh dừng, cảnh báo trước khi thiết bị tiếp tục vận hành trong điều kiện không phù hợp. Tại PENSTOCK, quản lý hành trình không chỉ nhằm xác nhận trạng thái OPEN/CLOSE, mà được xem là một phần của hệ thống giám sát và bảo vệ van cửa phai trong quá trình vận hành.
1. Thế nào là quá trình giám sát hành trình van cửa phai
Giám sát hành trình là quá trình theo dõi vị trí và trạng thái di chuyển của cánh van trong phạm vi từ điểm đóng kín đến vị trí mở được thiết lập. Dữ liệu này giúp bộ điều khiển biết cánh đang ở đâu và lệnh vận hành đã được thực hiện đúng hay chưa.
Một hệ thống giám sát có thể theo dõi:
- Vị trí đóng của cánh van.
- Vị trí mở yêu cầu.
- Vị trí hiện tại trong hành trình.
- Trạng thái đang mở hoặc đang đóng.
- Cánh có đạt điểm đặt hay không.
- Trạng thái bất thường trong quá trình chuyển động.
- Lỗi thiết bị hoặc lỗi cơ khí liên quan.
Nhờ đó, người vận hành không phải chỉ dựa vào quan sát trực tiếp hoặc chờ đến khi thiết bị chạm điểm cuối hành trình mới biết trạng thái của cửa.
2. Vì sao van cửa phai cần được giám sát toàn hành trình?
Van cửa phai thường làm việc trong môi trường nước, bùn, rác và có thể chịu tải thay đổi theo mực nước hai phía. Vì vậy, một lệnh OPEN hoặc CLOSE chưa đồng nghĩa với việc cánh van chắc chắn đã di chuyển đúng như yêu cầu.
Trong quá trình vận hành có thể xuất hiện các tình huống như:
- Cánh van gặp vật cản.
- Bùn hoặc rác tích tụ tại vùng dẫn hướng.
- Ma sát cơ khí tăng bất thường.
- Cánh bị lệch trong quá trình nâng hạ.
- Cơ cấu truyền động hoạt động nhưng cánh không đi đủ hành trình.
- Tín hiệu vị trí không phù hợp với trạng thái thực tế.
- Van dừng trước điểm mở hoặc đóng yêu cầu.
Nếu hệ thống chỉ biết hai trạng thái “mở hết” và “đóng hết”, các bất thường xảy ra giữa hành trình có thể khó được nhận biết sớm. Giám sát hành trình giúp bổ sung lớp thông tin để hệ thống đánh giá van đang vận hành bình thường hay cần dừng kiểm tra.
3. Hệ thống xác định vị trí đóng và mở như thế nào?
Để quản lý hành trình, trước hết hệ thống cần xác định mốc đóng và phạm vi mở của từng van. Các giá trị này phải được cài đặt theo hành trình thực tế của thiết bị, không sử dụng một thông số chung cho mọi cửa phai. Với hệ điều khiển PENSTOCK, quá trình thiết lập hành trình có thể được thực hiện bằng cách đưa cánh về vị trí đóng kín để xác định mốc gốc, sau đó thiết lập điểm mở theo hành trình yêu cầu.
Có thể hình dung: Điểm đóng kín = mốc 0 -> Cánh di chuyển -> Vị trí trung gian -> Điểm mở theo hành trình thiết kế
Khi van vận hành, bộ điều khiển theo dõi giá trị hiện tại và so sánh với phạm vi đã cài đặt. Điều quan trọng là mốc hành trình phải được thiết lập đúng tại hiện trường. Việc đặt lại mốc không đúng vị trí có thể khiến thông tin hiển thị không còn phản ánh chính xác vị trí thực tế của cánh.
4. Van gặp vật cản hoặc bị kẹt thì hệ thống phát hiện ra sao?
Phát hiện vật cản là một trong những giá trị quan trọng nhất của hệ thống giám sát. Khi cánh van đang chuyển động nhưng điều kiện cơ khí thay đổi bất thường, hệ thống có thể sử dụng dữ liệu vận hành để nhận biết trạng thái không bình thường.

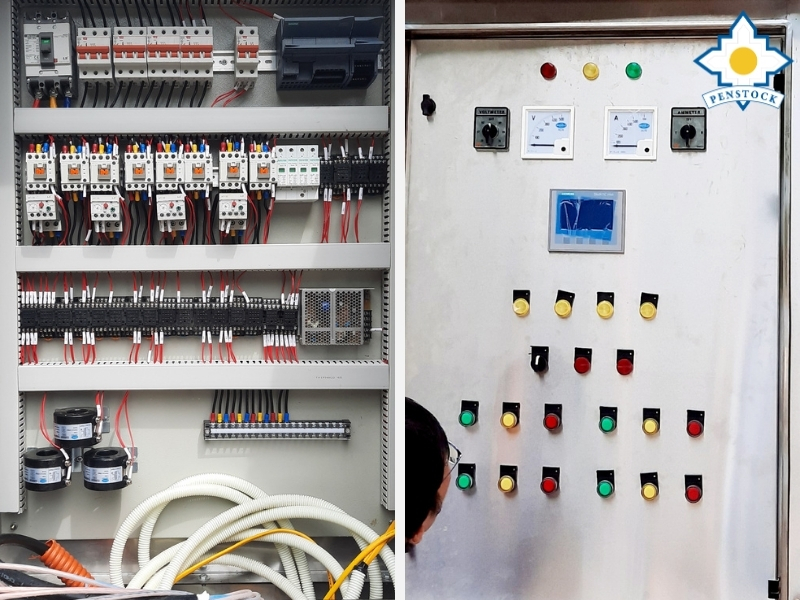

Hệ thống xác định vị trí đóng và mở như thế nào
Một tình huống điển hình:
Có lệnh CLOSE
→ Cánh bắt đầu hạ
→ Gặp vật cản
→ Trạng thái chuyển động thay đổi bất thường
→ Bộ điều khiển nhận diện điều kiện vượt giới hạn
→ Dừng/cảnh báo theo cấu hình
Vật cản có thể là rác, cành cây, vật cứng, bùn tích tụ hoặc một nguyên nhân cơ khí khác. Không nên hiểu rằng chỉ cần tốc độ thay đổi là có thể kết luận chính xác cánh van bị kẹt. Dữ liệu giám sát chỉ là cơ sở để hệ thống phát hiện trạng thái bất thường, sau đó cần kiểm tra nguyên nhân thực tế trước khi cho thiết bị vận hành lại.
5. Sai hành trình van cửa phai là gì?
Sai hành trình xảy ra khi vị trí hoặc quá trình di chuyển của cánh không phù hợp với lệnh và giới hạn đã được thiết lập. Đây có thể là lỗi điện, tín hiệu hoặc cơ khí nên cần được xác định theo từng trường hợp.
Một số biểu hiện thường gặp:
- Van được lệnh mở nhưng dừng trước vị trí yêu cầu.
- Van đóng nhưng không về đúng mốc đóng.
- Cánh không di chuyển dù bộ truyền động đã nhận lệnh.
- Hành trình hiển thị khác với vị trí thực tế.
- Cánh dừng bất thường giữa quá trình nâng hoặc hạ.
- Giá trị hành trình vượt ngoài phạm vi thiết lập.
Nguyên nhân có thể liên quan đến:
- Nhóm điều khiển – tín hiệu: cảm biến, tín hiệu phản hồi, thiết bị điều khiển hoặc mốc cài đặt.
- Nhóm cơ khí: vật cản, dẫn hướng, cánh van, trục truyền động hoặc các chi tiết cơ khí liên quan.
Vì vậy, khi xuất hiện lỗi hành trình, không nên tiếp tục đóng/mở nhiều lần trước khi xác định nguyên nhân.
6. Giám sát hành trình và giám sát trạng thái chuyển động khác nhau thế nào?
Theo dõi vị trí cho biết cánh van đang ở đâu, còn giám sát trạng thái chuyển động giúp đánh giá quá trình cánh đi từ vị trí này sang vị trí khác có bình thường hay không. Hai lớp thông tin này bổ trợ cho nhau.
Giám sát hành trình và giám sát trạng thái chuyển động
Quản lý hành trình
Tập trung vào:
- Mốc đóng.
- Mốc mở.
- Vị trí hiện tại.
- Phạm vi di chuyển cho phép.
Quản lý trạng thái chuyển động
Tập trung vào việc theo dõi thông số khi van đang chạy để xác định vùng vận hành bình thường và bất thường.
Trong hệ điều khiển PENSTOCK, sau khi chạy thử thực tế có thể xác định các giá trị thấp và cao của trạng thái vận hành, sau đó thiết lập giới hạn bảo vệ phù hợp. Biên giới hạn không nên đặt quá rộng, bởi khi đó khả năng nhận biết trạng thái bất thường có thể giảm. Ngược lại, giới hạn quá hẹp cũng có thể gây cảnh báo không cần thiết. Việc cài đặt cần dựa trên dữ liệu chạy thử thực tế của từng van.
7. Hệ thống xử lý thế nào khi phát hiện bất thường?
Mục tiêu của giám sát không chỉ là hiển thị thông số mà còn hỗ trợ ngăn thiết bị tiếp tục vận hành khi trạng thái đã vượt khỏi điều kiện cho phép.
Một chu trình xử lý có thể gồm:
Phát hiện bất thường
→ Dừng chuyển động
→ Phát tín hiệu cảnh báo
→ Xác định vị trí và trạng thái hiện tại
→ Kiểm tra cơ khí – điện – vật cản
→ Cho phép vận hành lại khi đủ điều kiện
Tùy kiến trúc công trình, tín hiệu lỗi cũng có thể được đưa về tủ trung tâm hoặc hệ thống giám sát để nhân sự vận hành nhận biết từ xa.
Không nên cấu hình hệ thống theo hướng cứ xuất hiện bất thường là tự động cố chạy lại nhiều lần, vì nguyên nhân có thể là vật cản hoặc lỗi cơ khí thực sự.
8. Kiểm tra gì trước khi cho van vận hành lại?
Sau khi van dừng do lỗi hành trình hoặc trạng thái bất thường, cần kiểm tra nguyên nhân trước khi reset và tiếp tục vận hành. Việc chạy lại ngay có thể làm sự cố cơ khí trở nên nghiêm trọng hơn.
Kiểm tra gì trước khi cho van vận hành
Các nội dung nên kiểm tra gồm:
- Khu vực cánh van có vật cản hay không.
- Ray hoặc thanh dẫn hướng có bất thường không.
- Cánh van có lệch hay biến dạng không.
- Trục và bộ truyền động có hoạt động bình thường không.
- Giá trị hành trình có phù hợp vị trí thực tế không.
- Tín hiệu phản hồi có ổn định không.
- Mốc đóng và mở có bị thay đổi không.
- Motor và thiết bị điện có báo lỗi không.
Sau khi xử lý nguyên nhân, nên chạy thử ở chế độ phù hợp và theo dõi toàn bộ hành trình trước khi trả thiết bị về chế độ Auto.
9. Giám sát hành trình trong Manual, Auto và Remote
Dù van được vận hành tại chỗ hay từ xa, thông tin hành trình vẫn là dữ liệu quan trọng để xác nhận lệnh đã được thực hiện đúng. Sự khác nhau nằm ở nơi phát lệnh, không phải ở yêu cầu giám sát.
|
Chế độ |
Vai trò của giám sát hành trình |
|
Manual/Local |
Hỗ trợ người vận hành theo dõi vị trí và lỗi tại hiện trường |
|
Auto |
Cung cấp dữ liệu để bộ điều khiển thực hiện logic tự động |
|
Remote |
Phản hồi trạng thái về tủ trung tâm/HMI/SCADA |
Ví dụ, trung tâm phát lệnh mở van nhưng hệ thống không nhận được trạng thái vị trí phù hợp trong quá trình vận hành, tín hiệu này có thể được dùng để cảnh báo hoặc khóa các bước tiếp theo của chu trình tự động.
10. Khi nào nên nâng cấp hệ thống giám sát hành trình?
Không phải mọi van đều cần cùng một mức độ giám sát. Với cửa nhỏ, ít vận hành và luôn có nhân sự tại chỗ, một cấu hình đơn giản có thể đã đáp ứng yêu cầu.
Nên cân nhắc hệ thống giám sát sâu hơn khi:
- Van vận hành tự động thường xuyên.
- Cửa có kích thước lớn.
- Thiết bị đặt xa khu vực vận hành.
- Có nhiều van cần quản lý.
- Van liên động với máy bơm hoặc thiết bị khác.
- Công trình có nhiều rác hoặc nguy cơ vật cản.
- Cần điều khiển từ trung tâm.
- Cần phản hồi trạng thái về HMI/SCADA.
- Sự cố cửa có thể ảnh hưởng đến cả chu trình công nghệ.
Trong các trường hợp này, quản lý hành trình không còn chỉ là tiện ích hiển thị mà trở thành một phần của chiến lược bảo vệ thiết bị.
PENSTOCK – Giải pháp giám sát và bảo vệ hành trình van cửa phai
PENSTOCK thiết kế, chế tạo và tích hợp van cửa phai cùng hệ thống điều khiển theo yêu cầu vận hành của từng công trình. Giải pháp có thể kết hợp quản lý hành trình cánh, theo dõi bất thường cơ khí, giám sát lỗi thiết bị, hiển thị trạng thái và chuyển đổi Auto/Manual. Hệ thống cũng có thể xuất tín hiệu về trung tâm, nhận lệnh từ thiết bị bên thứ ba và tham gia các bài toán điều khiển phối hợp giữa nhiều van hoặc giữa van và máy bơm.
PENSTOCK – Giải pháp giám sát và bảo vệ hành trình van cửa phai
Điểm quan trọng của giám sát hành trình van cửa phai không phải chỉ để biết cửa “đã mở” hay “đã đóng”, mà là giúp hệ thống theo dõi cánh đang ở đâu – có đang di chuyển đúng trạng thái không – có xuất hiện bất thường hay không – và khi nào cần dừng để kiểm tra.
Gửi PENSTOCK kích thước van, hành trình cánh, loại cơ cấu nâng hạ và yêu cầu điều khiển để chúng tôi tư vấn cấu hình giám sát phù hợp với công trình.
