Gioăng cao su EPDM Penstock: ưu điểm vượt trội

Rò rỉ tại các cửa van công trình thủy lợi là rủi ro kỹ thuật nghiêm trọng. Nguyên nhân phổ biến là do gioăng cao su thông thường nhanh chóng lão hóa và nứt vỡ. Giải pháp vật liệu tối ưu để xử lý vấn đề này là cao su EPDM. Bài viết này của Penstock sẽ phân tích các ưu điểm kỹ thuật vượt trội của gioăng cao su EPDM và lý giải vì sao đây là lựa chọn bắt buộc để đạt tiêu chuẩn Zero Leakage.

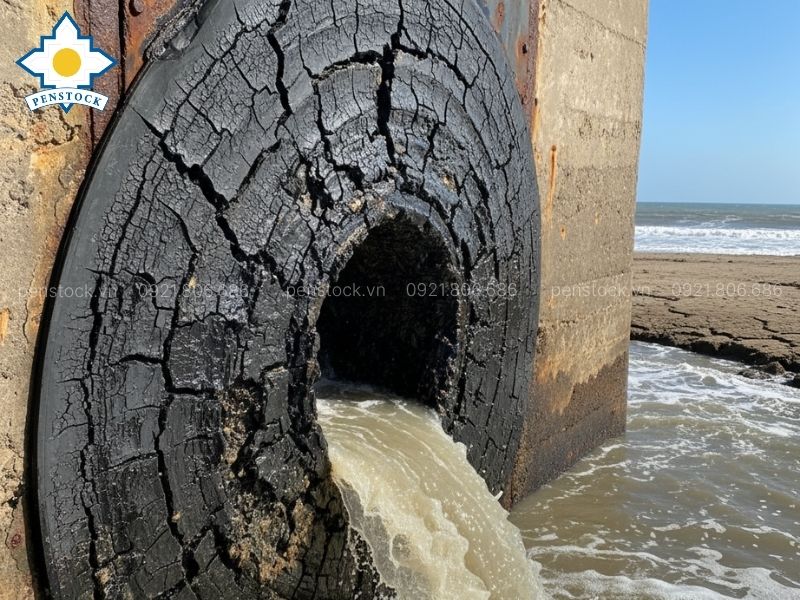

Hiện trạng vật liệu làm kín và thách thức tại công trình thủy lợi

Các hệ thống van cửa phai Penstock hay cửa nhận nước tại đập thủy điện là các kết cấu cơ khí vận hành trong môi trường khắc nghiệt bậc nhất. Chúng phải chịu tải trọng thủy tĩnh khổng lồ, hoạt động liên tục ngoài trời, tiếp xúc trực tiếp với bức xạ UV, thay đổi nhiệt độ đột ngột, và các yếu tố ăn mòn hóa học trong nước (phèn, mặn).

Trong bối cảnh đó, gioăng – chi tiết đảm nhiệm chức năng làm kín – lại thường không được các Chủ đầu tư và Đơn vị thi công đánh giá đúng tầm quan trọng. Việc lựa chọn sai vật liệu gioăng là nguyên nhân gốc rễ dẫn đến các sự cố vận hành tốn kém.

Rủi ro từ các vật liệu cao su thông thường

Trên thị trường tồn tại nhiều loại cao su tổng hợp, nhưng không phải tất cả đều phù hợp cho ứng dụng thủy lợi ngoài trời.

1. Cao su Nitrile: Đây là vật liệu được sử dụng phổ biến trong các ứng dụng liên quan đến dầu mỏ, nhiên liệu vì khả năng kháng dầu và dung môi vượt trội. Tuy nhiên, cấu trúc phân tử của NBR (chứa liên kết đôi trong mạch chính) khiến nó có khả năng kháng Ozone (O3) và tia cực tím (UV) rất kém. Khi lắp đặt ngoài trời, gioăng NBR sẽ nhanh chóng bị cứng, nứt vỡ bề mặt (ozone cracking) chỉ sau một thời gian ngắn, làm mất hoàn toàn khả năng đàn hồi và làm kín.
2. Cao su SBR: Đây là loại cao su tổng hợp thông dụng nhất, giá rẻ, thường dùng làm lốp xe. Tương tự NBR, SBR có khả năng kháng thời tiết và ozone rất thấp, đồng thời dải chịu nhiệt hẹp. Nó tuyệt đối không phù hợp cho các ứng dụng kỹ thuật đòi hỏi độ bền cao như tại công trình thủy lợi.
3. Cao su Neoprene: Neoprene là vật liệu có tính chất cân bằng, kháng dầu và kháng thời tiết ở mức độ trung bình. Tuy nhiên, khả năng kháng ozone và UV của Neoprene vẫn thua xa EPDM, và chi phí sản xuất lại cao hơn. Việc sử dụng Neoprene cho ứng dụng thủy lợi (không yêu cầu kháng dầu) là một lựa chọn không tối ưu về cả kỹ thuật lẫn chi phí.

Phân tích Kỹ thuật chuyên sâu về vật liệu EPDM

Gioăng cao su EPDM được giới kỹ thuật toàn cầu công nhận là vật liệu tiêu chuẩn vàng cho các ứng dụng làm kín ngoài trời và tiếp xúc với nước. Ưu điểm vượt trội của EPDM đến từ chính cấu trúc hóa học đặc biệt của nó.

Cấu trúc phân tử bão hòa

Điểm khác biệt cốt lõi của EPDM so với các loại cao su thông thường (như NBR, SBR, Cao su tự nhiên) nằm ở mạch polymer chính. Mạch chính của EPDM là một chuỗi bão hòa, khiến nó trơ về mặt hóa học.

Ngược lại, các loại cao su khác có liên kết đôi C=C trong mạch chính. Liên kết này là “gót chân Achilles”, vì nó rất dễ bị tấn công bởi các tác nhân oxy hóa mạnh như Ozone (O3) và tia cực tím (UV).

Khả năng kháng ozone tuyệt đối: Ozone là một dạng thù hình của oxy, tồn tại trong khí quyển. Nó được sinh ra tự nhiên bởi tia sét, hoặc tại các tủ điện cao thế, hồ quang điện (rất phổ biến tại các nhà máy thủy điện). Ozone là chất oxy hóa cực mạnh. Khi tiếp xúc với cao su thông thường, ozone sẽ tấn công và bẻ gãy các liên kết đôi C=C, gây ra hiện tượng “nứt vỡ do ozone” (ozone cracking). Bề mặt gioăng sẽ xuất hiện các vết nứt nhỏ, sau đó phát triển lớn dần và phá hủy hoàn toàn kết cấu. Do mạch chính của EPDM là bão hòa, nó hoàn toàn miễn nhiễm với sự tấn công của ozone. Đây là ưu điểm kỹ thuật quan trọng nhất, khiến gioăng cao su EPDM trở thành lựa chọn bắt buộc cho các thiết bị vận hành ngoài trời hoặc gần các trạm biến áp.

Dải chịu nhiệt độ rộng và tính kháng hóa chất

Ngoài khả năng kháng thời tiết, gioăng cao su EPDM còn sở hữu dải nhiệt độ làm việc rất rộng, điển hình từ -50°C đến +130°C (thậm chí lên đến +150°C đối với hệ lưu hóa peroxide).

• Chịu lạnh (Nhiệt độ thấp): Nhiều công trình thủy điện nằm ở vùng núi cao, nơi nhiệt độ mùa đông có thể xuống rất thấp. Các loại cao su thông thường sẽ bị “hóa thủy tinh” (glass transition) ở nhiệt độ thấp, trở nên cứng, giòn và mất khả năng đàn hồi. EPDM vẫn duy trì sự mềm dẻo, đảm bảo khả năng làm kín ngay cả trong điều kiện băng giá.
• Chịu nhiệt (Nhiệt độ cao): Khả năng chịu nhiệt lên đến +150°C giúp EPDM phù hợp cho các ứng dụng công nghiệp, hoặc khi thiết bị phải phơi nắng mùa hè với nhiệt độ bề mặt kim loại rất cao.
• Kháng Hóa chất: EPDM kháng tốt các loại axit, kiềm loãng, dung môi phân cực (như nước, rượu, glycol). Đặc tính này rất quan trọng đối vớicác công trình thủy lợi ở vùng nước nhiễm phèn (chứa axit sunfuric) hoặc nước lợ, nước mặn (chứa muối).

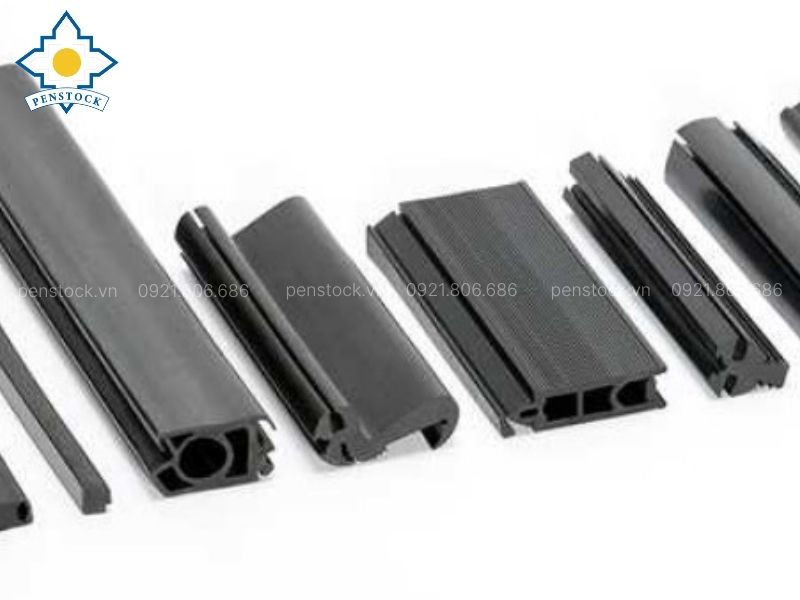

Ứng dụng Gioăng cao su EPDM trong hệ thống Van cửa phai Penstock

Trong một hệ thống van cửa phai Penstock tiêu chuẩn, gioăng EPDM là một trong ba cấu kiện kỹ thuật quan trọng nhất, bên cạnh vật liệu thân van (thường là Inox 304/316) và cơ cấu truyền động (trục vít, bạc đồng).

Đảm bảo tiêu chuẩn “Zero Leakage” theo TCVN 8298:2009

Mục tiêu tối thượng của van cửa phai là làm kín. TCVN 8298:2009 (Tiêu chuẩn Việt Nam về Van cửa phai) quy định rất rõ ràng về độ rò rỉ cho phép. Đối với các ứng dụng quan trọng, tiêu chuẩn quốc tế còn yêu cầu nghiêm ngặt hơn, tiến tới Zero Leakage (rò rỉ bằng không).

Để đạt được “Zero Leakage”, cần hai yếu tố:

1. Độ phẳng bề mặt: Khung van và mặt tiếp xúc của cánh van phải được gia công với độ phẳng gần như tuyệt đối. Đây là lý do các nhà sản xuất uy tín như Penstock bắt buộc phải sử dụng công nghệ Gia công chuẩn kỹ thuật (CNC) cho các bề mặt này.
2. Vật liệu Gioăng: Gioăng phải có khả năng đàn hồi và bền bỉ để bù đắp cho những sai lệch siêu nhỏ (microscopic deviations) và duy trì lực ép làm kín.

Gioăng cao su EPDM là vật liệu duy nhất đáp ứng được yêu cầu về độ bền (kháng ozone/UV/lão hóa) để duy trì khả năng làm kín này trong suốt vòng đời công trình, đảm bảo tuổi thọ thiết bị.

Phân tích cơ chế làm kín

Trong thiết kế van cửa phai, gioăng EPDM thường được lắp đặt trên cánh van hoặc trên khung van. Khi van đóng, cơ cấu truyền động (trục vít) sẽ ép cánh van vào khung, tạo ra một lực nén lên gioăng (Compression Seal).

Một đặc tính ưu việt của thiết kế này là khả năng “tự làm kín” (self-sealing). Khi van ở vị trí đóng, tải trọng thủy tĩnh (áp lực cột nước) tác dụng lên cánh van, tạo ra một lực ép bổ sung, khiến gioăng bị nén chặt hơn vào bề mặt kim loại, làm tăng khả năng chống rò rỉ. Áp lực nước càng cao, lực làm kín càng lớn.

Yêu cầu về độ cứng

Độ cứng của gioăng cao su EPDM là một thông số kỹ thuật quan trọng.

• Nếu gioăng quá mềm (dưới 50 Shore A): Khả năng làm kín ban đầu tốt, nhưng dưới áp lực nước cao, vật liệu dễ bị “đùn” (extrusion) ra khỏi khe hở giữa hai bề mặt kim loại, gây hỏng gioăng.
• Nếu gioăng quá cứng (trên 80 Shore A): Vật liệu mất đi tính đàn hồi, đòi hỏi một lực ép rất lớn từ cơ cấu truyền động (tăng Mô-men uốn lên trục vít) mới có thể làm kín, đồng thời không bù đắp được các sai lệch bề mặt nhỏ.

Độ cứng tối ưu cho gioăng van cửa phai thường nằm trong khoảng 60-70 Shore A. Đây là sự cân bằng hoàn hảo giữa tính mềm dẻo để làm kín và tính cứng vững để chống lại sự đùn dưới áp lực cao.

Thiết kế biên dạng Gioăng

Gioăng EPDM không chỉ là một tấm phẳng. Các kỹ sư thiết kế biên dạng (profile) của gioăng để tối ưu hiệu suất làm kín. Các biên dạng phổ biến bao gồm:

• Biên dạng chữ P (P-profile) hoặc chữ J (J-profile): Thường được sử dụng ở cạnh đáy (bottom seal), nơi gioăng phải chịu ma sát trượt khi van đóng/mở.
• Biên dạng chữ D (D-profile) hoặc dạng ống rỗng (Hollow bulb): Thường dùng cho các cạnh bên (side seals). Phần rỗng bên trong cho phép gioăng biến dạng nhiều hơn với một lực nén nhỏ, giúp làm kín hiệu quả ngay cả khi khung van có độ vênh nhẹ, đồng thời giảm lực ma sát khi vận hành.

Thiết kế biên dạng gioăng là một khoa học kỹ thuật, được Penstock tính toán và mô phỏng để đảm bảo đường làm kín (sealing line) liên tục và hiệu quả nhất.

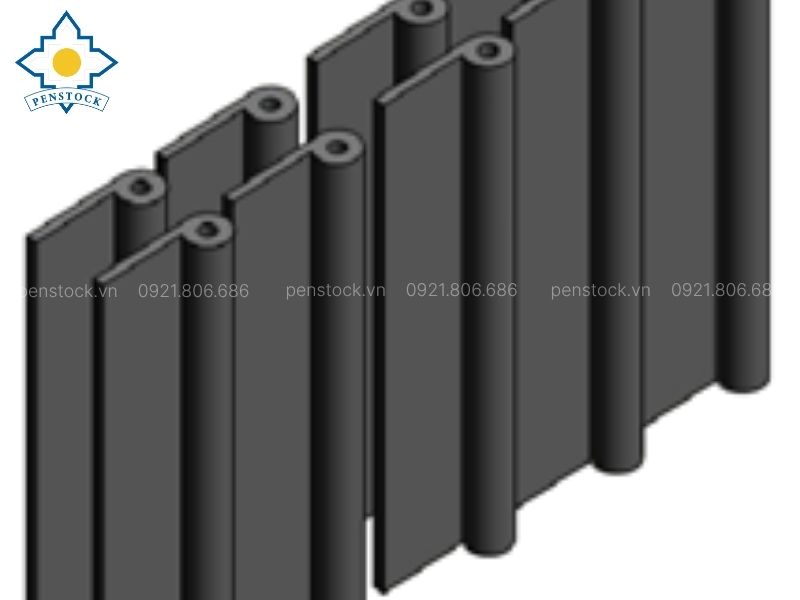

Penstock cung cấp giải pháp vật liệu kỹ thuật

Tại Penstock, chúng tôi không xem gioăng EPDM là một vật tư phụ hay một chi tiết riêng lẻ. Chúng tôi coi đó là một thành phần không thể tách rời trong một giải pháp cơ khí môi trường toàn diện. Là Nhà Thiết kế – Chế tạo – Kiểm định nghiêm ngặt toàn bộ hệ thống.

Chất lượng của gioăng EPDM chỉ có thể được phát huy tối đa khi nó được tích hợp đồng bộ với các cấu kiện khác:

• Vật liệu Inox 304/316: Gioăng EPDM và Inox 304/316 là “cặp đôi hoàn hảo” trong môi trường thủy lợi. Cả hai đều có khả năng kháng ăn mòn vượt trội, đảm bảo tuổi thọ thiết bị lâu dài.
• Công nghệ Gia công CNC: Như đã phân tích, bề mặt kim loại (thường là Inox) tiếp xúc với gioăng EPDM phải đạt độ phẳng và độ nhẵn bề mặt cực cao. Nếu không, dù gioăng tốt đến đâu, nước vẫn sẽ rò rỉ qua các vết xước hoặc gợn sóng của bề mặt kim loại. Công nghệ Gia công chuẩn kỹ thuật (CNC) của Penstock đảm bảo bề mặt làm kín đạt sai số nhỏ (<< 0.5 mm), tạo ra mặt phẳng lý tưởng cho gioăng EPDM.
• Chất lượng và Hồ sơ pháp lý (CO/CQ): Thị trường tồn tại nhiều loại EPDM pha trộn, kém chất lượng. Penstock cam kết chỉ sử dụng gioăng cao su EPDM nguyên chủng, được kiểm định chất lượng theo các tiêu chuẩn quốc tế (như ASTM D2000), có đầy đủ hồ sơ xuất xứ (CO) và chứng nhận chất lượng (CQ). Chúng tôi thực hiện các thử nghiệm kéo nén, đo độ cứng, và kiểm tra lão hóa để đảm bảo vật liệu đáp ứng đúng các thông số thiết kế.

Kết luận

Việc lựa chọn vật liệu gioăng làm kín cho các công trình thủy lợi, thủy điện là một quyết định kỹ thuật then chốt, ảnh hưởng trực tiếp đến an toàn và Chi phí Vòng đời (LCC) của dự án. Gioăng cao su EPDM, với ưu điểm vượt trội về khả năng kháng Ozone, đã chứng minh là giải pháp vật liệu tối ưu để đạt tiêu chuẩn Zero Leakage. Penstock, với năng lực cốt lõi là thiết kế – chế tạo – kiểm định nghiêm ngặt, cam kết cung cấp các giải pháp van cửa phai Penstock được tích hợp đồng bộ giữa vật liệu EPDM tiêu chuẩn và công nghệ gia công CNC, mang đến một hệ thống làm kín bền bỉ, giúp tối ưu hiệu suất và đảm bảo tuổi thọ thiết bị cho mọi công trình.
