Trong tổng thể kết cấu cơ khí phức tạp của một hệ thống thiết bị ngăn dòng, gioăng làm kín thường bị xem nhẹ do kích thước nhỏ bé và chi phí vật tư thấp, nhưng thực tế đây lại là thành phần nắm giữ vai trò quyết định đối với hiệu quả vận hành cuối cùng của toàn bộ dự án. Một cánh van bằng thép không gỉ dày dạn hay một bộ khung gia cường chắc chắn sẽ trở nên vô nghĩa nếu lớp đệm làm kín bị lão hóa, nứt vỡ hoặc mất khả năng đàn hồi chỉ sau thời gian ngắn tiếp xúc với môi trường nước thải khắc nghiệt. Thách thức kỹ thuật lớn nhất đối với gioăng cửa phai không chỉ dừng lại ở khả năng ngăn nước tức thời, mà là việc duy trì được chỉ số biến dạng dư thấp và khả năng phục hồi hình học dưới áp lực nén liên tục trong suốt vòng đời vận hành. Bài viết này Penstock sẽ đi sâu phân tích bản chất hóa lý của vật liệu EPDM, lý giải ưu thế thủy lực của các biên dạng thiết kế hình nốt nhạc và làm rõ cơ chế nêm ép cưỡng bức, giúp Chủ đầu tư hiểu tại sao công nghệ làm kín lại là thước đo phân định giữa thiết bị tiêu chuẩn quốc tế và các sản phẩm gia công thông thường.
Vai trò cốt lõi và tiêu chuẩn đánh giá độ kín nước
Mục tiêu cối lõi của bất kỳ hệ thống gioăng nào cũng là đảm bảo độ kín nước tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế hiện hành. Tại Penstock, chúng tôi không xem gioăng cao su đơn thuần là một lớp đệm lót thụ động, mà coi đó là một “lò xo thủy lực” tích năng lượng, có khả năng liên tục tạo ra phản lực để điền đầy các khe hở vi mô giữa bề mặt cánh van và khung dẫn hướng. Các sản phẩm của Penstock được thiết kế để đáp ứng tiêu chuẩn DIN 19569-4 (Đức) ở mức Class 4 – mức cao nhất dành cho van kim loại, với độ rò rỉ cho phép cực thấp, hoặc tiêu chuẩn AWWA C561 (Mỹ) vốn yêu cầu độ rò rỉ gần như bằng không trong điều kiện áp suất thiết kế. Để đạt được các chỉ số khắt khe này, gioăng phải chịu được áp lực nén lớn mà không bị phá hủy cấu trúc vật liệu, đồng thời phải đủ mềm dẻo để ôm khít lấy các dung sai bề mặt gia công.
Tại sao EPDM là “tiêu chuẩn vàng” cho gioăng cửa phai?
Môi trường làm việc của cửa phai vô cùng đa dạng và khắc nghiệt, từ nước sông tự nhiên chứa phù sa đến nước thải công nghiệp chứa hóa chất ăn mòn hay nước thải sinh hoạt nhiều dầu mỡ. Việc lựa chọn sai vật liệu nền cho gioăng sẽ dẫn đến các hiện tượng trương nở thể tích (Swelling) hoặc nứt gãy giòn (Cracking) nhanh chóng. Trong ngành công nghiệp cửa phai hiện đại, Penstock ưu tiên sử dụng vật liệu EPDM (Ethylene Propylene Diene Monomer) làm tiêu chuẩn vàng cho hơn 90% các dòng sản phẩm. Khác với cao su tự nhiên dễ bị phân hủy sinh học và lão hóa dưới ánh nắng mặt trời, EPDM sở hữu chuỗi mạch polymer bão hòa giúp nó có khả năng kháng tuyệt đối với tia cực tím (UV) và khí Ozone – hai tác nhân chính gây nứt vỡ cao su ngoài trời. Đặc biệt, EPDM duy trì tính ổn định cơ lý trong dải nhiệt độ rộng từ -40°C đến +120°C và chịu được môi trường nước thải sinh hoạt thông thường một cách bền bỉ.
Tuy nhiên, đối với các ứng dụng đặc thù như trạm bơm nước thải nhà hàng, khu chế biến thực phẩm hoặc gara sửa chữa ô tô nơi nước thải chứa nhiều dầu khoáng và mỡ động vật, EPDM sẽ không còn phù hợp do tính kỵ dầu kém. Trong trường hợp này, Penstock sẽ chuyển sang sử dụng vật liệu NBR (Nitrile Butadiene Rubber) với khả năng kháng dầu vượt trội. Đối với các môi trường hóa chất cực đoan như bể mạ hay dệt nhuộm có nồng độ axit cao, vật liệu Viton (FKM) hoặc Silicone sẽ được chỉ định dù chi phí cao hơn nhiều lần, nhằm đảm bảo an toàn tuyệt đối cho công trình.

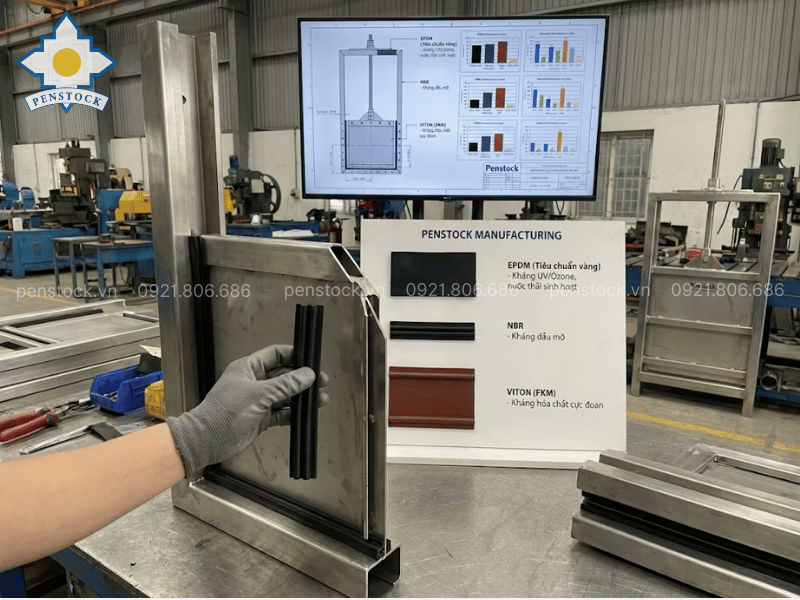

Gioăng cửa phai EPDM
Thiết kế biên dạng hình học: Chìa khóa tạo nên sự kín khít tuyệt đối
Một khối cao su hình vuông đặc chắc chắn sẽ không thể mang lại hiệu quả làm kín tốt bằng một biên dạng được tính toán khí động học thông minh. Penstock áp dụng thiết kế biên dạng “Hình nốt nhạc” (Musical Note Seal hay P-Seal) cho hầu hết các vị trí gioăng đáy và gioăng cạnh bên chịu áp lớn. Cấu tạo đặc biệt này bao gồm phần “bầu tròn” (Bulb) rỗng ở giữa và phần “đuôi” (Tail) dài dùng để kẹp giữ. Phần bầu tròn rỗng đóng vai trò then chốt cho phép gioăng có khả năng biến dạng lớn (High compressibility) mà không cần lực nén cơ học quá mạnh. Khi cánh van đóng lại, phần bầu này sẽ bẹp xuống, làm tăng diện tích tiếp xúc với bề mặt khung lên gấp 3 đến 4 lần so với các loại gioăng đặc truyền thống, giúp điền đầy mọi khe hở ngay cả khi bề mặt tiếp xúc có bám cặn bẩn nhỏ.
Bên cạnh đó, đối với các vị trí gioăng đỉnh hoặc gioăng chắn ngang của van 4 chiều, biên dạng “Môi kép” (Double Lip Seal) thường được tin dùng. Thiết kế này tận dụng chính áp lực nước để tăng cường khả năng làm kín theo nguyên lý “Pressure-assisted sealing”. Nước càng ép mạnh vào lưng gioăng, hai mép môi hình chữ V càng xòe ra và bám chặt vào bề mặt khung dẫn hướng, tạo nên một hàng rào ngăn nước tự nhiên và hiệu quả.

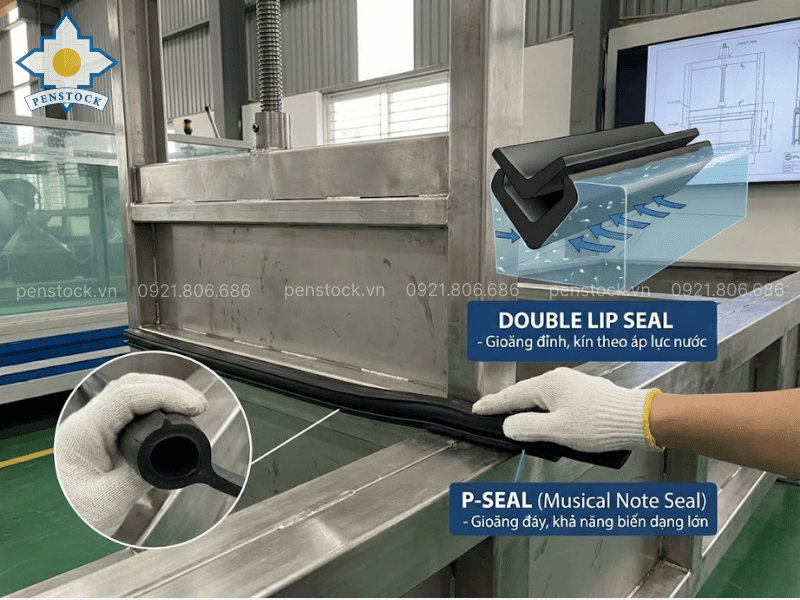

Thiết kế gioăng cửa phai theo biên dạng hình học
Cơ chế nêm ép cưỡng bức và công nghệ lắp đặt
Sở hữu vật liệu tốt và biên dạng chuẩn là chưa đủ, hiệu quả cuối cùng còn phụ thuộc vào cách thức gioăng được ép và giữ cố định trên thiết bị. Penstock áp dụng cơ chế nêm ép cưỡng bức (Wedging Action) thông qua hệ thống các khối nêm cơ khí gắn trên cánh và khung van. Các kỹ sư của chúng tôi tính toán chính xác góc nghiêng của nêm và hành trình đóng để tạo ra một lực nén trước (Pre-load) vừa đủ lên gioăng, thường nén khoảng 3-5mm tùy kích thước. Việc kiểm soát lực nén này là cực kỳ quan trọng; nếu nén quá ít sẽ gây rò rỉ, nhưng nén quá nhiều sẽ khiến gioăng bị “chết” (mất đàn hồi vĩnh viễn) hoặc bị rách do ứng suất cắt.
Về phương pháp liên kết, thay vì sử dụng keo dán công nghiệp dễ bị bong tróc trong môi trường nước hoặc đúc liền khối khó thay thế, Penstock kiên định với giải pháp sử dụng nẹp giữ bằng Inox 304 (Retaining Strip) và vít bắt chặt. Đây là một ưu điểm kỹ thuật lớn hướng tới sự thuận tiện trong công tác bảo trì (O&M) cho khách hàng. Sau khoảng 7-10 năm vận hành, khi gioăng bắt đầu có dấu hiệu lão hóa, đội ngũ kỹ thuật chỉ cần tháo vít nẹp là có thể rút gioăng cũ ra và thay thế gioăng mới ngay tại công trường mà không cần phải tháo dỡ toàn bộ cánh van hay đục phá kết cấu bê tông, giúp tiết kiệm đáng kể chi phí và thời gian dừng máy.
Kết luận
Tổng kết lại, gioăng cửa phai đóng vai trò là chốt chặn cuối cùng và quan trọng nhất trong việc đảm bảo chức năng ngăn dòng của thiết bị. Tại Penstock, chúng tôi đầu tư nghiên cứu kỹ lưỡng từ việc lựa chọn hạt nhựa EPDM nhập khẩu chất lượng cao, tối ưu hóa thiết kế biên dạng P-seal khí động học cho đến việc gia công chính xác hệ thống nẹp giữ Inox. Tất cả những nỗ lực kỹ thuật đó đều nhằm mục đích mang lại một giải pháp làm kín toàn diện: kín nước tuyệt đối, bền bỉ với thời gian và dễ dàng trong công tác bảo trì. Việc Chủ đầu tư lựa chọn một hệ thống gioăng chất lượng ngay từ đầu chính là giải pháp kinh tế thông minh nhất để loại bỏ những rủi ro rò rỉ và chi phí sửa chữa tốn kém trong suốt vòng đời dự án. Hãy liên hệ ngay với đội ngũ chuyên gia của Penstock để được tư vấn giải pháp làm kín tối ưu và cung cấp các loại gioăng cửa phai chính hãng, phù hợp nhất với điều kiện vận hành đặc thù của dự án.
