Hệ số lưu lượng qua van cửa phai được xác định như thế nào?

Mục lục bài viết

Hệ số lưu lượng qua van cửa phai là thông số quan trọng khi xác định lượng nước thực tế đi qua phần mở của van. Tuy nhiên, đây không phải một giá trị cố định có thể sử dụng giống nhau cho mọi công trình, bởi nó còn chịu ảnh hưởng của độ mở van, mực nước thượng lưu, mực nước hạ lưu và trạng thái dòng chảy. Hiểu đúng hệ số này giúp hạn chế sai số khi tính lưu lượng, lựa chọn độ mở van phù hợp và xây dựng phương án vận hành công trình điều tiết nước chính xác hơn.

Hệ số lưu lượng qua van cửa phai là gì?

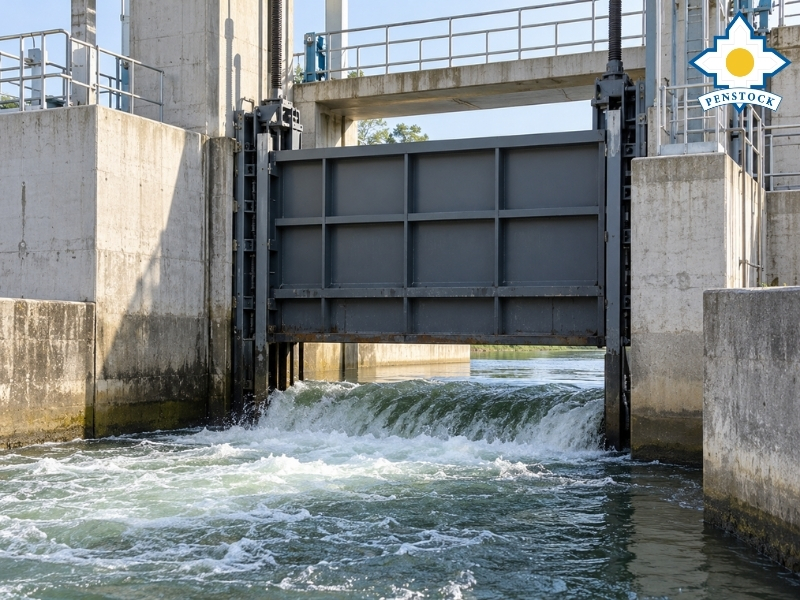

Khi nước đi qua khoảng mở phía dưới van cửa phai, dòng chảy thực tế không hoàn toàn giống với dòng chảy lý tưởng trong tính toán. Dòng nước bị co hẹp, thay đổi vận tốc và phát sinh tổn thất năng lượng, vì vậy cần sử dụng một hệ số để hiệu chỉnh lưu lượng lý thuyết về gần với lưu lượng thực tế.

Hệ số đó được gọi là hệ số lưu lượng, thường ký hiệu là μ.

Có thể hiểu đơn giản: Lưu lượng lý tưởng → chịu ảnh hưởng của co hẹp và tổn thất → lưu lượng thực tế nhỏ hơn → hệ số μ dùng để phản ánh mức chênh lệch này.

Hệ số lưu lượng chịu ảnh hưởng đồng thời của:

hình dạng dòng nước khi qua van
mức độ co hẹp dòng
độ mở van
cột nước
điều kiện thượng lưu và hạ lưu
hình dạng mép dưới van
cấu tạo công trình dẫn nước.

Các tài liệu nghiên cứu về dòng chảy dưới van phẳng cũng cho thấy hệ số lưu lượng thay đổi theo điều kiện thủy lực chứ không phải một hằng số duy nhất.

Công thức tính lưu lượng qua van cửa phai

Trong các bài toán dòng chảy dưới van cửa phai, lưu lượng có thể được biểu diễn bằng một dạng công thức cơ bản liên hệ giữa hệ số lưu lượng, diện tích mở và cột nước. Công thức cụ thể cần được lựa chọn phù hợp với trạng thái dòng chảy và sơ đồ công trình.

Một dạng thường dùng để minh họa là: Q = μ × b × a × √(2gH)

Trong đó:

Q: lưu lượng nước qua van, m³/s;
μ: hệ số lưu lượng;
b: chiều rộng phần thông nước, m;
a: độ mở van, m;
g: gia tốc trọng trường, khoảng 9,81 m/s²;
H: cột nước đặc trưng cho trường hợp tính toán, m.

Diện tích thông nước khi đó được xác định gần đúng: A = b × a

Từ số liệu lưu lượng thực đo, có thể biến đổi công thức để xác định hệ số: μ = Q / [b × a × √(2gH)]

Công thức cho thấy ngay một vấn đề quan trọng: nếu độ mở, cột nước hoặc trạng thái dòng chảy thay đổi thì không nên mặc định rằng μ vẫn giữ nguyên.

Trong nghiên cứu thủy lực van phẳng, lưu lượng cũng thường được biểu diễn dưới dạng liên hệ giữa hệ số lưu lượng, độ mở và chiều sâu nước thượng lưu.

Những yếu tố nào ảnh hưởng đến hệ số lưu lượng qua van cửa phai?

Hai van cửa phai có cùng kích thước chưa chắc có cùng hệ số lưu lượng trong quá trình vận hành. Điều quyết định nằm ở trạng thái thủy lực thực tế tại thời điểm nước đi qua phần mở của van.

1. Độ mở van cửa phai

Độ mở là một trong những yếu tố quan trọng nhất. Khi van mở nhỏ, dòng nước phải đi qua một tiết diện hẹp nên vận tốc tăng và hiện tượng co hẹp dòng phía sau van thể hiện rõ hơn.

Khi tăng độ mở:

tiết diện dòng chảy tăng
hình dạng tia nước thay đổi
mức độ co hẹp thay đổi
quan hệ giữa độ mở và chiều sâu thượng lưu thay đổi.

Vì vậy không nên lấy một giá trị μ tại độ mở 20% rồi áp dụng nguyên cho độ mở 50%, 70% hay 100%.

2. Mực nước thượng lưu

Mực nước thượng lưu quyết định phần lớn năng lượng đưa nước qua khe van.

Khi mực nước thượng lưu thay đổi: → cột nước tác dụng thay đổi → vận tốc dòng thay đổi → lưu lượng thay đổi.

Trong nhiều quan hệ thực nghiệm, tỷ số giữa chiều sâu thượng lưu và độ mở van là một thông số quan trọng để xác định hệ số lưu lượng.

3. Mực nước hạ lưu

Mực nước hạ lưu đặc biệt quan trọng vì nó quyết định dòng nước phía sau van có bị ngập hay không.

Nếu hạ lưu thấp, dòng ra khỏi van có thể phát triển tương đối tự do.
Nếu hạ lưu tăng cao, dòng phía sau van bị khống chế bởi nước hạ lưu.

Khi đó: mực nước hạ lưu tăng → dòng dưới van bị ngập nhiều hơn → điều kiện thoát nước thay đổi → hệ số lưu lượng cũng thay đổi.

Do đó, cùng một độ mở van nhưng hai mức nước hạ lưu khác nhau có thể cho hai lưu lượng thực tế khác nhau.

4. Hình dạng mép dưới van cửa phai

Dòng nước thường tách khỏi mép dưới của van trước khi hình thành vùng co hẹp phía sau.

Hình dạng mép van có thể ảnh hưởng đến:

điểm tách dòng
mức độ co hẹp
vùng xoáy
tổn thất năng lượng
vận tốc dòng qua khe.

Mép sắc, mép vát hoặc hình dạng khác nhau sẽ tạo ra điều kiện dòng chảy khác nhau.

5. Hình học của công trình

Hệ số lưu lượng không chỉ phụ thuộc bản thân van cửa phai mà còn chịu ảnh hưởng của công trình bao quanh.

Các yếu tố cần xét gồm:

chiều rộng khoang
cao trình ngưỡng
hình dạng thành bên
đoạn dẫn thượng lưu
đoạn thoát hạ lưu
vị trí bố trí van
sự thay đổi tiết diện trước và sau van.

TCVN 9151:2012 cũng thể hiện rõ rằng các hệ số tổn thất thủy lực của van phẳng thay đổi đáng kể theo mức độ mở và cấu hình công trình. Điều này cho thấy độ mở van có ảnh hưởng trực tiếp tới đặc tính thủy lực của hệ thống.

Hệ số lưu lượng khi chảy tự do và chảy ngập khác nhau thế nào?

Trước khi lựa chọn hệ số lưu lượng, cần xác định nước phía sau van đang ở trạng thái chảy tự do hay bị ngập. Đây là một trong những bước dễ bị bỏ qua khi tính toán sơ bộ.

Có thể phân biệt như sau:

Trạng thái dòng	Đặc điểm chính	Yếu tố cần quan tâm
Chảy tự do	Dòng sau van chưa bị mực nước hạ lưu khống chế đáng kể	độ mở, mực nước thượng lưu
Chảy ngập	Mực nước hạ lưu tác động trực tiếp đến dòng sau van	độ mở, thượng lưu, hạ lưu

Trong trạng thái chảy tự do, hệ số lưu lượng thường liên hệ mạnh với tỷ số giữa độ mở và chiều sâu thượng lưu.

Khi chuyển sang chảy ngập, cần xét thêm ảnh hưởng của mực nước hạ lưu. Các tổng hợp nghiên cứu thực nghiệm về van phẳng phân biệt rõ hai trạng thái này khi xác định hệ số lưu lượng.

Đây cũng là lý do không nên xây dựng bảng:

20% mở → Q1
40% mở → Q2
60% mở → Q3

chỉ từ một giá trị μ duy nhất nếu mực nước thượng – hạ lưu thay đổi đáng kể trong quá trình vận hành.

Có thể lấy hệ số lưu lượng bằng 0,6 cho mọi van cửa phai không?

Giá trị khoảng 0,6 thường xuất hiện trong các bài tính minh họa và tài liệu thủy lực, nên rất dễ dẫn đến cách hiểu rằng đây là hệ số mặc định của van cửa phai. Thực tế, 0,6 chỉ có thể được xem là giá trị tham khảo trong một số điều kiện nhất định.

Câu trả lời là: không nên lấy μ = 0,6 cho mọi trường hợp. Tài liệu tính toán của Quân đoàn Công binh Hoa Kỳ đưa ra vùng hệ số tham khảo khoảng 0,5 đến 0,7 cho một số trường hợp dòng qua van phẳng và sử dụng 0,6 trong ví dụ tính toán. Tuy nhiên, cùng tài liệu này cũng tách riêng trường hợp dòng bị ngập phía hạ lưu.

Điều đó có nghĩa: μ = 0,6 không đồng nghĩa: mọi van cửa phai = 0,6.

Giá trị tham khảo có thể phù hợp khi tính sơ bộ, nhưng khi thiết kế hoặc cần kiểm soát lưu lượng chính xác hơn phải xét điều kiện thực tế của công trình.

Đặc biệt cần kiểm tra:

độ mở đang xét;
chiều sâu thượng lưu;
chiều sâu hạ lưu;
trạng thái chảy;
hình học phần dẫn nước;
kết quả đo vận hành nếu có.

Ví dụ tính lưu lượng qua van cửa phai

Một ví dụ đơn giản giúp hình dung mức độ ảnh hưởng của hệ số lưu lượng tới kết quả tính Q. Ví dụ này chỉ nhằm minh họa công thức, không phải thông số thiết kế áp dụng cho mọi công trình.

Giả sử:

chiều rộng van b = 2 m;
độ mở a = 0,5 m;
cột nước H = 2 m;
hệ số giả định μ = 0,60.

Áp dụng:

Q = μ × b × a × √(2gH)

Ta có:

Q = 0,60 × 2 × 0,5 × √(2 × 9,81 × 2)

Kết quả:

Q ≈ 3,76 m³/s.

Nếu tất cả thông số giữ nguyên nhưng μ thực tế chỉ bằng 0,50:

Q ≈ 3,13 m³/s.

Chênh lệch khoảng: 0,63 m³/s. Như vậy chỉ riêng việc lựa chọn hệ số khác nhau đã tạo ra sai lệch lưu lượng đáng kể.

Nếu kết quả này được dùng để xây dựng lịch vận hành, cấp nước hoặc điều tiết công trình thì sai số có thể tiếp tục tích lũy theo thời gian.

Làm sao xác định hệ số lưu lượng cho công trình thực tế?

Với công trình thực tế, cách làm tốt hơn không phải là tìm một con số μ trên tài liệu rồi áp dụng ngay. Cần xác định hệ số dựa trên điều kiện hình học và thủy lực của chính công trình.

Quy trình có thể thực hiện theo hướng: Xác định kích thước van ↓ Xác định độ mở cần tính ↓ Đo hoặc xác định mực nước thượng lưu ↓ Xác định mực nước hạ lưu ↓ Phân loại trạng thái chảy ↓ Lựa chọn quan hệ tính phù hợp ↓ Tính lưu lượng ↓ Kiểm chứng bằng số liệu thực tế nếu có.

Nếu công trình yêu cầu điều tiết lưu lượng thường xuyên, nên xây dựng bảng hoặc đường quan hệ giữa: độ mở van – mực nước – lưu lượng.

Ví dụ:

Độ mở	Mực nước thượng lưu	Mực nước hạ lưu	Lưu lượng
a1	H1	h1	Q1
a2	H2	h2	Q2
a3	H3	h3	Q3

Bảng này có giá trị vận hành cao hơn nhiều so với việc quy định đơn giản: “mở 50% thì đạt 50% lưu lượng”. Trong thực tế, quan hệ giữa độ mở van và lưu lượng thường không tuyến tính như vậy.

Những sai lầm thường gặp khi xác định hệ số lưu lượng

Sai số trong tính toán nhiều khi không xuất phát từ công thức mà đến từ việc sử dụng công thức không đúng điều kiện. Vì vậy cần kiểm tra các giả thiết đầu vào trước khi chốt kết quả.

Một số lỗi thường gặp gồm:

mặc định hệ số μ = 0,6 cho mọi van cửa phai;
sử dụng cùng một hệ số cho tất cả độ mở;
chỉ xét mực nước thượng lưu mà bỏ qua hạ lưu;
không phân biệt chảy tự do và chảy ngập;
lấy độ mở theo phần trăm nhưng không quy đổi sang kích thước thực tế;
bỏ qua hình dạng ngưỡng và công trình dẫn;
lấy hệ số tổn thất thay cho hệ số lưu lượng;
không hiệu chỉnh bằng số liệu vận hành thực tế khi công trình có yêu cầu kiểm soát chính xác.

Đặc biệt cần phân biệt: hệ số lưu lượng và hệ số tổn thất cột nước. Hai thông số đều liên quan đến thủy lực nhưng không phải cùng một đại lượng. TCVN 9151:2012 có các bảng hệ số tổn thất đối với van phẳng trong một số cấu hình cống. Không nên lấy trực tiếp những giá trị này làm hệ số lưu lượng μ.

Khi nào cần tính toán hệ số lưu lượng chi tiết?

Không phải công trình nào cũng cần xây dựng mô hình thủy lực phức tạp. Tuy nhiên, khi lưu lượng qua van ảnh hưởng trực tiếp tới an toàn, khả năng cấp nước hoặc chế độ vận hành thì việc xác định hệ số chính xác hơn là cần thiết.

Nên tính toán chi tiết khi:

van cửa phai dùng để điều tiết lưu lượng thường xuyên;
cần xác định lưu lượng theo nhiều mức mở;
mực nước thượng – hạ lưu biến động lớn;
công trình có yêu cầu cấp nước chính xác;
cần xây dựng quy trình vận hành;
cần đánh giá tổn thất thủy lực;
cần liên kết vị trí van với hệ thống giám sát điều khiển;
số liệu tính toán và số liệu vận hành thực tế có chênh lệch lớn.

Trong những trường hợp này, một giá trị hệ số duy nhất thường không đủ để đại diện cho toàn bộ phạm vi vận hành.

Kết luận

Hệ số lưu lượng qua van cửa phai là thông số quan trọng để chuyển từ mô hình dòng chảy lý tưởng sang lưu lượng gần với điều kiện thực tế. Tuy nhiên, giá trị này không cố định mà thay đổi theo độ mở, cột nước, trạng thái dòng và hình học công trình. Đối với các công trình cần kiểm soát lưu lượng chính xác, nên xây dựng quan hệ giữa độ mở van, mực nước thượng lưu, mực nước hạ lưu và lưu lượng thực tế. Đây là cơ sở quan trọng để lựa chọn van cửa phai, xây dựng chế độ vận hành và kiểm soát nguồn nước hiệu quả.
