Hệ Thống Điều Khiển Van Cửa Phai: Giải Pháp Đồng Bộ Từ Tại Chỗ Đến Trung Tâm

Trong các công trình thủy lợi, hồ điều hòa, trạm bơm, cống kiểm soát triều và hệ thống thoát nước đô thị, van cửa phai thường không vận hành độc lập. Để kiểm soát dòng nước ổn định, thiết bị cần được kết nối đồng bộ với hệ nâng hạ, tủ điều khiển, cảm biến, PLC và trung tâm giám sát. Nếu từng hạng mục được lựa chọn riêng lẻ, công trình dễ gặp tình trạng motor không phù hợp với tải, van cửa phai dừng sai vị trí, không phát hiện vật cản, mất tín hiệu về trung tâm hoặc cong trục vít me khi cửa bị kẹt. Vì vậy, giải pháp hiệu quả không chỉ là lắp thêm một tủ điện, mà phải xây dựng hệ thống điều khiển van cửa phai hoàn chỉnh từ hiện trường đến trung tâm, có khả năng điều khiển, phản hồi, giám sát và bảo vệ trong mọi chế độ vận hành.

Bài toán cần giải quyết khi điều khiển van cửa phai

Một hệ thống van cửa phai thường phải đáp ứng đồng thời nhiều yêu cầu:

• Vận hành trực tiếp tại hiện trường khi chạy thử, bảo trì hoặc xử lý sự cố.
• Điều khiển từ phòng trực hoặc trung tâm vận hành.
• Tự động đóng mở theo mực nước, lưu lượng hoặc kịch bản đã thiết lập.
• Hiển thị chính xác cửa đang đóng, mở hay dừng ở vị trí nào.
• Phát hiện vật cản, quá tải, lỗi hành trình hoặc mất kết nối.
• Bảo vệ motor, hộp giảm tốc, trục vít và kết cấu van cửa phai.
• Truyền dữ liệu có dây hoặc không dây về hệ thống PLC, HMI hoặc SCADA.
• Tiếp tục vận hành an toàn khi mất tín hiệu trung tâm.

Vấn đề phổ biến là nhiều dự án chỉ tập trung vào chức năng “mở – đóng” mà chưa xem xét đầy đủ luồng phản hồi và cơ chế bảo vệ. Khi đó, hệ thống có thể nhận lệnh nhưng không xác nhận được cửa đã thực sự di chuyển, đã đến đúng vị trí hay đang bị kẹt.

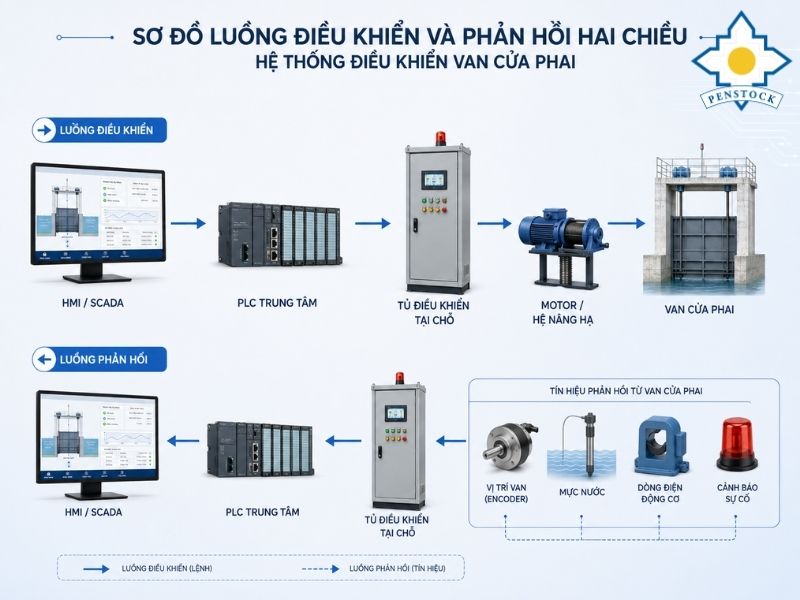

Một giải pháp tổng thể phải kiểm soát được cả hai chiều:

• Chiều điều khiển: Trung tâm phát lệnh xuống tủ tại chỗ và hệ nâng hạ.
• Chiều phản hồi: Cảm biến và thiết bị hiện trường gửi trạng thái, vị trí và cảnh báo ngược về trung tâm.

Cấu trúc tổng thể của hệ thống điều khiển van cửa phai

Một kiến trúc điều khiển đồng bộ thường được chia thành bốn cấp. Mỗi cấp đảm nhiệm một chức năng riêng nhưng phải được thiết kế thống nhất ngay từ đầu.

Cấp thiết bị hiện trường

Đây là lớp trực tiếp thực hiện chuyển động và thu thập tín hiệu tại van cửa phai, bao gồm:

• Van cửa phai.
• Máy nâng, trục vít hoặc bộ truyền động.
• Motor điện hoặc xi lanh thủy lực.
• Công tắc hành trình đóng và mở.
• Encoder hoặc cảm biến vị trí.
• Cảm biến mực nước thượng lưu và hạ lưu.
• Thiết bị giám sát dòng điện, quá tải hoặc mô-men.
• Nút dừng khẩn cấp.
• Cảm biến và tín hiệu an toàn khác theo yêu cầu công trình.

Hệ nâng hạ phải được lựa chọn theo trọng lượng cửa, áp lực nước, lực ma sát, hành trình và tốc độ đóng mở. Nếu chỉ chọn motor theo công suất ước tính mà không kiểm tra tải và mô-men thực tế, hệ thống có thể thiếu lực khi vận hành hoặc tạo lực quá lớn khi cửa gặp vật cản.

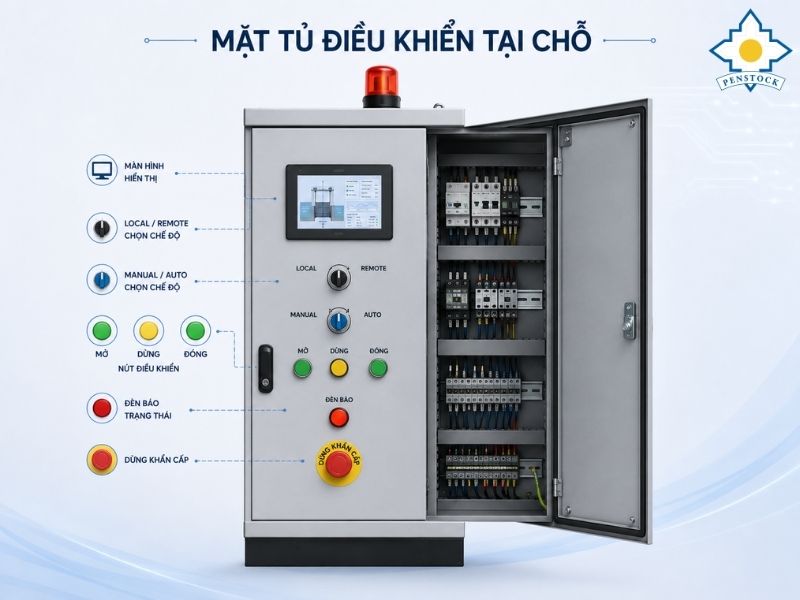

Tủ điều khiển tại chỗ

Tủ điều khiển tại chỗ là lớp gần thiết bị nhất, cho phép kỹ thuật viên vận hành trực tiếp và bảo vệ van cửa phai ngay cả khi mất kết nối với trung tâm.

Tủ nên có các chức năng:

• Chọn chế độ Local/Remote.
• Chọn chế độ Manual/Auto.
• Nút mở, đóng và dừng.
• Nút dừng khẩn cấp.
• Hiển thị trạng thái cửa đang mở, đóng hoặc dừng.
• Hiển thị vị trí hoặc phần trăm độ mở.
• Cảnh báo quá tải, mất pha, quá nhiệt và vật cản.
• Tiếp nhận tín hiệu công tắc hành trình, encoder và cảm biến.
• Truyền trạng thái về tủ trung tâm.

Trong chế độ Local, quyền điều khiển thuộc về người vận hành tại hiện trường. Trung tâm chỉ giám sát và không được phát lệnh trái với chế độ đang chọn. Cơ chế này giúp tránh xung đột lệnh khi công nhân đang kiểm tra hoặc sửa chữa thiết bị.

Tủ điều khiển trung tâm

Tủ trung tâm tiếp nhận dữ liệu từ một hoặc nhiều tủ tại chỗ, sau đó xử lý logic điều khiển theo yêu cầu công trình.

Các chức năng chính gồm:

• Điều khiển từng van cửa phai độc lập.
• Điều khiển đồng thời hoặc tuần tự nhiều cửa.
• Tổng hợp tín hiệu mực nước, lưu lượng và trạng thái thiết bị.
• Thực hiện thuật toán đóng mở theo ngưỡng.
• Liên động giữa van cửa phai và trạm bơm.
• Đồng bộ độ mở giữa nhiều khoang cửa.
• Phát cảnh báo tại phòng điều hành.
• Kết nối với HMI, SCADA hoặc hệ thống quản lý cấp cao hơn.

PLC thường được sử dụng tại cấp này để xử lý tín hiệu đầu vào, thực hiện logic liên động và xuất lệnh điều khiển. Với công trình đơn giản, có thể sử dụng relay và contactor; tuy nhiên khi cần nhiều chế độ vận hành, ghi dữ liệu và mở rộng về sau, PLC là phương án phù hợp hơn.

HMI, SCADA và trung tâm vận hành

Đây là lớp giúp người vận hành quan sát toàn bộ hệ thống trên một giao diện thống nhất.

Hệ thống có thể hiển thị:

• Mực nước thượng lưu và hạ lưu.
• Trạng thái từng van cửa phai.
• Chiều cao hoặc phần trăm độ mở.
• Chế độ Local/Remote và Manual/Auto.
• Dòng điện motor.
• Tình trạng truyền thông.
• Cảnh báo lỗi và thời gian phát sinh.
• Lịch sử đóng mở.
• Biểu đồ mực nước và vận hành.
• Nhật ký thao tác của người dùng.

SCADA đặc biệt phù hợp với công trình có nhiều van cửa phai, nhiều vị trí phân tán hoặc cần quản lý từ một trung tâm chung.

Hệ thống điều khiển hoạt động như thế nào?

Một chu trình điều khiển hoàn chỉnh không kết thúc tại thời điểm motor nhận lệnh. Hệ thống phải liên tục kiểm tra phản hồi để xác nhận van cửa phai vận hành đúng.

Ví dụ với chế độ điều khiển theo mực nước:

1. Cảm biến đo mực nước thượng lưu và gửi tín hiệu về PLC.
2. PLC so sánh giá trị thực tế với ngưỡng vận hành đã cài đặt.
3. Nếu mực nước vượt ngưỡng, PLC phát lệnh mở cửa.
4. Tủ tại chỗ kiểm tra điều kiện an toàn trước khi cấp điện cho motor.
5. Motor vận hành hệ nâng hạ để dịch chuyển cánh cửa.
6. Encoder hoặc cảm biến vị trí liên tục gửi độ mở thực tế về PLC.
7. Khi cửa đạt vị trí yêu cầu, hệ thống dừng motor.
8. Trạng thái và dữ liệu được gửi về HMI hoặc SCADA.
9. Nếu dòng motor tăng bất thường hoặc cửa không dịch chuyển, hệ thống dừng và phát cảnh báo.

Như vậy, hệ thống không chỉ điều khiển theo lệnh mà còn kiểm tra xem kết quả thực tế có đúng với lệnh hay không.

Các chế độ điều khiển cần có

Điều khiển tại chỗ

Phù hợp khi chạy thử, bảo trì, xử lý vật cản hoặc khi trung tâm mất kết nối. Người vận hành quan sát trực tiếp thiết bị và chủ động đóng, mở hoặc dừng cửa.

Điều khiển từ trung tâm

Người vận hành phát lệnh từ phòng điều hành. Hệ thống chỉ thực hiện khi tủ tại chỗ đang ở chế độ Remote và các điều kiện an toàn đều đáp ứng.

Điều khiển tự động theo mực nước

Van cửa phai tự điều chỉnh dựa trên tín hiệu cảm biến. Có thể thiết lập nhiều ngưỡng mở, đóng hoặc duy trì độ mở trung gian để kiểm soát mực nước ổn định hơn.

Điều khiển song song nhiều cửa

Áp dụng cho cống lớn, trạm bơm hoặc hệ thống nhiều khoang cửa. Các cửa có thể mở đồng thời, mở tuần tự hoặc duy trì độ lệch trong giới hạn cho phép.

Điều khiển bán tự động

PLC tính toán hoặc đề xuất chu trình vận hành, nhưng chỉ thực hiện sau khi người trực xác nhận. Phương án này phù hợp với công trình cần kiểm soát chặt quyền vận hành.

Giải pháp giám sát hành trình và trạng thái van cửa phai

Để biết chính xác cửa đang ở đâu, hệ thống cần kết hợp nhiều tín hiệu thay vì chỉ dựa vào đèn báo motor đang chạy.

Thông số giám sát	Mục đích
Công tắc hành trình đóng	Xác nhận cửa đã đóng hết
Công tắc hành trình mở	Xác nhận cửa đã mở hết
Encoder hoặc cảm biến vị trí	Xác định chiều cao và phần trăm độ mở
Dòng điện motor	Phát hiện kẹt, quá tải hoặc vật cản
Tốc độ đóng mở	Kiểm soát chuyển động ổn định
Mực nước thượng lưu, hạ lưu	Làm cơ sở điều khiển
Chế độ Local/Remote	Xác định quyền điều khiển
Trạng thái truyền thông	Phát hiện mất kết nối
Lịch sử cảnh báo	Truy vết và phân tích sự cố

Việc hiển thị chiều cao hoặc phần trăm độ mở đặc biệt quan trọng với van cửa phai dùng để điều tiết lưu lượng. Người vận hành cần biết cửa đang mở 20%, 50% hay 100%, thay vì chỉ biết “đang mở”.

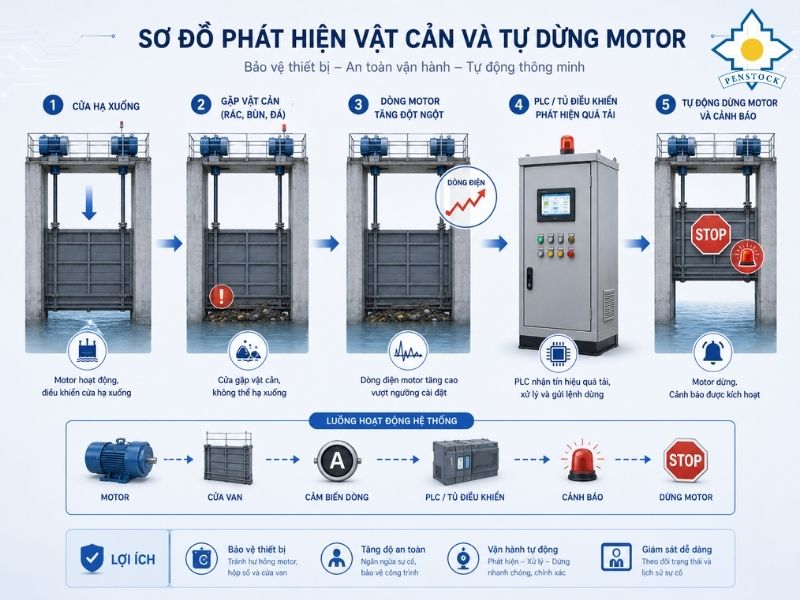

Giải pháp bảo vệ khi cửa gặp vật cản

Rác, bùn, đá hoặc vật thể cứng có thể mắc tại đáy cửa hoặc ray dẫn hướng. Nếu motor tiếp tục ép cửa xuống, lực nén có thể gây biến dạng cánh cửa, hỏng hộp giảm tốc hoặc cong trục vít me.

Hệ thống cần thực hiện chuỗi bảo vệ sau:

1. Giám sát dòng điện hoặc mô-men của motor.
2. Phát hiện giá trị vượt ngưỡng cài đặt.
3. Dừng motor ngay lập tức.
4. Khóa lệnh tiếp tục đóng cửa.
5. Phát cảnh báo vật cản tại tủ và trung tâm.
6. Cho phép đảo chiều ngắn nếu phương án kỹ thuật cho phép.
7. Yêu cầu kiểm tra hiện trường trước khi khởi động lại.

Ngoài giám sát dòng motor, PLC có thể so sánh thời gian chạy với thay đổi vị trí. Nếu motor đang chạy nhưng encoder không ghi nhận cửa dịch chuyển, hệ thống xác định có nguy cơ kẹt và tự động dừng.

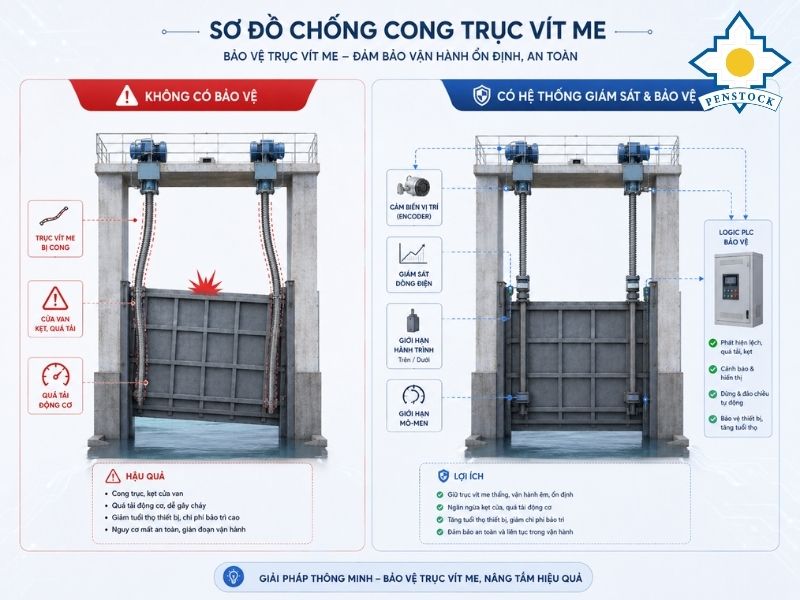

Giải pháp hạn chế cong trục vít me

Cong trục vít me thường không chỉ do chất lượng cơ khí mà còn do hệ thống điều khiển không dừng đúng thời điểm.

Giải pháp tổng thể gồm:

• Lựa chọn trục vít theo tải trọng thực tế.
• Tính đúng mô-men và công suất motor.
• Trang bị công tắc hành trình ở hai đầu.
• Bổ sung giới hạn an toàn độc lập.
• Giám sát dòng điện hoặc mô-men.
• Sử dụng encoder để kiểm tra chuyển động thực tế.
• Dừng khi motor chạy nhưng cửa không thay đổi vị trí.
• Giám sát độ lệch nếu cửa sử dụng hai trục vít.
• Không tự khởi động lại sau sự cố khi chưa xác nhận.

Với van cửa phai hai điểm nâng, hệ thống cần phát hiện chênh lệch vị trí giữa hai đầu. Khi độ lệch vượt giới hạn, cả hai bộ truyền động phải dừng để tránh xoắn cánh cửa và cong trục.

Truyền dữ liệu từ hiện trường về trung tâm

Hệ thống có thể sử dụng truyền thông có dây hoặc không dây tùy vị trí công trình.

Truyền dữ liệu có dây

Phù hợp khi các tủ nằm trong phạm vi có thể kéo cáp ổn định:

• Tín hiệu số và analog.
• RS485.
• Modbus RTU.
• Ethernet.
• Modbus TCP/IP.
• Cáp quang cho khoảng cách lớn hoặc môi trường nhiễu cao.

Truyền dữ liệu không dây

Phù hợp với các van cửa phai nằm phân tán, khó đào cáp hoặc cách xa trung tâm:

• Radio công nghiệp.
• Wi-Fi công nghiệp.
• 4G/5G.
• LoRa.
• Kết nối Internet qua VPN.

Dù sử dụng phương thức nào, tủ tại chỗ vẫn phải duy trì khả năng bảo vệ độc lập. Khi mất truyền thông, hệ thống không được mất chức năng dừng khẩn cấp, giới hạn hành trình hay bảo vệ quá tải.

Ba cấu hình giải pháp theo quy mô công trình

Cấu hình	Thành phần chính	Phù hợp
Điều khiển tại chỗ	Tủ local, nút nhấn, công tắc hành trình, bảo vệ motor	Cống nhỏ, một cửa, ít vận hành
Tự động theo mực nước	PLC, HMI, cảm biến mực nước, encoder, cảnh báo vật cản	Hồ điều hòa, trạm bơm, cống tiêu
Điều khiển tập trung	Nhiều tủ local, PLC trung tâm, SCADA, mạng truyền thông	Cống lớn, nhiều cửa, công trình phân tán

Không phải công trình nào cũng cần đầu tư SCADA. Giải pháp nên được lựa chọn theo số lượng cửa, tần suất vận hành, khoảng cách đến trung tâm, yêu cầu lưu dữ liệu và mức độ quan trọng của công trình.

Quy trình xây dựng giải pháp điều khiển van cửa phai

Để hệ thống vận hành đồng bộ, quá trình triển khai nên đi theo các bước:

1. Khảo sát van cửa phai, hệ nâng hạ và điều kiện hiện trường.
2. Xác định tải trọng, hành trình, tốc độ và công suất truyền động.
3. Xây dựng các chế độ Local, Remote, Manual và Auto.
4. Xác định danh sách tín hiệu đầu vào, đầu ra.
5. Thiết kế mạch bảo vệ và liên động.
6. Lựa chọn PLC, HMI, cảm biến và phương thức truyền thông.
7. Lập trình logic điều khiển.
8. Mô phỏng các tình huống vật cản, quá tải, mất điện và mất kết nối.
9. Lắp đặt, chạy thử và hiệu chỉnh.
10. Bàn giao tài liệu, hướng dẫn vận hành và kế hoạch bảo trì.

PENSTOCK – Giải pháp điều khiển van cửa phai đồng bộ

PENSTOCK triển khai giải pháp điều khiển trên cơ sở đồng bộ giữa thiết bị cơ khí và hệ thống điện – tự động hóa, thay vì lựa chọn riêng từng hạng mục.

Phạm vi giải pháp gồm:

• Khảo sát yêu cầu vận hành của công trình.
• Thiết kế và gia công van cửa phai.
• Lựa chọn máy nâng, trục vít và motor.
• Thiết kế tủ điều khiển tại chỗ.
• Thiết kế tủ điều khiển trung tâm.
• Tích hợp cảm biến mực nước, hành trình và vị trí.
• Tích hợp PLC, HMI và SCADA.
• Xây dựng chức năng giám sát, cảnh báo và bảo vệ.
• Truyền dữ liệu có dây hoặc không dây.
• Lắp đặt, chạy thử và hướng dẫn vận hành.
• Nâng cấp hệ thống van cửa phai thủ công sang điều khiển tự động.

Giải pháp đồng bộ giúp giảm rủi ro không tương thích giữa van cửa phai, hệ nâng hạ và tủ điều khiển; đồng thời cho phép chủ đầu tư quản lý trạng thái thiết bị, phát hiện sớm sự cố và chủ động mở rộng hệ thống trong tương lai.

Kết luận

Một hệ thống điều khiển van cửa phai hiệu quả phải giải quyết đầy đủ từ điều khiển tại chỗ, điều khiển tự động đến giám sát tại trung tâm. Quan trọng hơn, hệ thống phải có phản hồi vị trí, theo dõi dòng motor, phát hiện vật cản và tự dừng trước khi sự cố gây hư hỏng cơ khí. Việc thiết kế đồng bộ ngay từ đầu giúp công trình kiểm soát chính xác trạng thái van cửa phai, giảm nguy cơ cong trục vít me, bảo vệ motor và duy trì khả năng vận hành khi mất kết nối trung tâm. Đây là nền tảng để các công trình thủy lợi, hồ điều hòa, trạm bơm và cống kiểm soát nước vận hành an toàn, chủ động và ổn định lâu dài.
