Trong các dự án thủy điện, thiết bị cơ khí luôn được xem là hạng mục “đã làm đúng bản vẽ thì sẽ ổn”. Thực tế triển khai cho thấy, rất nhiều sự cố vận hành không bắt nguồn từ thiết kế hay gia công, mà xuất phát từ khâu lắp đặt ngoài công trường. Sai lệch nhỏ trong căn chỉnh, bỏ qua một bước kiểm tra trung gian hoặc lắp đặt không đúng trình tự đều có thể dẫn đến những vấn đề kéo dài suốt vòng đời công trình.
Với kinh nghiệm trực tiếp tham gia nhiều dự án thủy điện, Penstock nhận thấy rằng lắp đặt thiết bị cơ khí không đơn thuần là công việc thi công, mà là một quá trình kỹ thuật cần được kiểm soát chặt chẽ từ đầu đến cuối. Bài viết này chia sẻ quy trình lắp đặt thiết bị cơ khí trong thủy điện theo cách tiếp cận thực tế, tập trung vào những điểm quyết định đến khả năng vận hành an toàn và ổn định lâu dài.
Thiết bị cơ khí trong thủy điện là gì?
Thiết bị cơ khí trong thủy điện là tập hợp các hạng mục cơ khí tham gia trực tiếp vào quá trình dẫn nước, điều tiết dòng chảy, đóng – mở và bảo vệ công trình trong suốt vòng đời vận hành của nhà máy thủy điện. Khác với các thiết bị điện hay điều khiển, thiết bị cơ khí làm việc trong điều kiện chịu tải lớn, môi trường ẩm ướt và thường xuyên tiếp xúc trực tiếp với dòng nước.

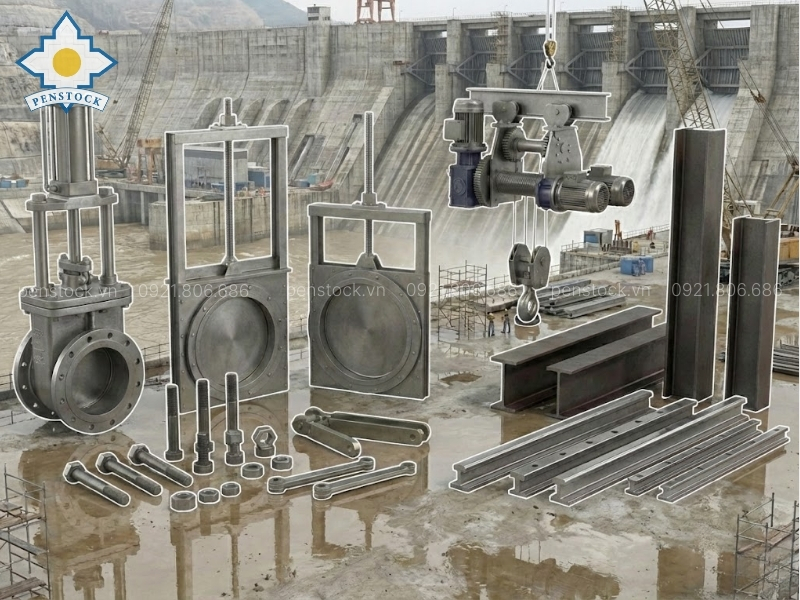

Trong thực tế, thiết bị cơ khí thủy điện bao gồm các sản phẩm như cửa van, cửa nhận nước, cửa xả, hệ thống máy đóng mở, kết cấu thép chịu lực, ray dẫn hướng và các bộ phận liên kết cơ khí khác. Đây là những thiết bị không thể tách rời khỏi kết cấu công trình và có ảnh hưởng trực tiếp đến an toàn vận hành.
lắp đặt cơ khí thủy điện
Điểm đặc thù của thiết bị cơ khí thủy điện là không cho phép sai số cảm tính. Mọi sai lệch về hình học, mối hàn hay khả năng vận hành đều có thể dẫn đến sự cố nghiêm trọng khi công trình chịu tải nước lớn hoặc vận hành trong điều kiện bất lợi.
Vai trò của thiết bị cơ khí trong thủy điện
Thiết bị cơ khí giữ vai quan trọng trong việc đảm bảo nhà máy thủy điện vận hành an toàn, ổn định và kiểm soát được rủi ro. Trước hết, đây là hệ thống tham gia vào việc điều tiết dòng nước, giúp kiểm soát lưu lượng, mực nước và áp lực tác động lên công trình.
Bên cạnh đó, thiết bị cơ khí đóng vai trò bảo vệ công trình và thiết bị chính. Trong các tình huống vận hành bất thường như mưa lũ, sự cố kỹ thuật hoặc yêu cầu bảo trì, các cửa van và hệ thống đóng mở cho phép cô lập khu vực, giảm tải áp lực và hạn chế rủi ro lan rộng.
Một vai trò quan trọng khác của thiết bị cơ khí là đảm bảo tính liên tục của vận hành. Khi thiết bị cơ khí được gia công, lắp đặt và kiểm soát chất lượng đúng chuẩn, quá trình vận hành sẽ diễn ra ổn định, giảm thiểu sự cố phải dừng máy ngoài kế hoạch – yếu tố ảnh hưởng trực tiếp đến hiệu quả kinh tế của dự án.
Cuối cùng, thiết bị cơ khí còn ảnh hưởng trực tiếp đến tuổi thọ và chi phí vòng đời công trình. Sai sót trong thiết kế, gia công hoặc lắp đặt thiết bị cơ khí có thể không bộc lộ ngay, nhưng sẽ tích lũy dần và phát sinh chi phí sửa chữa lớn trong giai đoạn vận hành. Ngược lại, thiết bị được kiểm soát tốt ngay từ đầu sẽ giúp giảm đáng kể chi phí bảo trì và nâng cao độ bền lâu dài của công trình thủy điện.
Vì sao lắp đặt thiết bị cơ khí quyết định chất lượng vận hành?
Trong thực tế, rất nhiều thiết bị vẫn được lắp đặt đúng vị trí theo bản vẽ, nhưng khi đưa vào vận hành lại phát sinh hiện tượng vận hành nặng, kẹt thiết bị hoặc mài mòn bất thường. Nguyên nhân thường đến từ việc không đánh giá đầy đủ điều kiện công trình, sai lệch cao độ thực tế hoặc căn chỉnh không đồng bộ giữa các bộ phận.
Lắp đặt đúng quy trình không chỉ giúp thiết bị vận hành trơn tru ngay từ đầu, mà còn giảm thiểu rủi ro phát sinh trong các giai đoạn vận hành khắc nghiệt như mùa mưa – lũ, khi việc dừng công trình để xử lý sự cố gần như không khả thi.
Quy trình lắp đặt thiết bị cơ khí trong thủy điện theo thực tế thi công
Cận cảnh lắp đặt
Bước 1: Kiểm tra hiện trạng công trình trước khi lắp đặt
Trước khi đưa thiết bị vào vị trí, cần kiểm tra kỹ hiện trạng bê tông, cao độ, tim trục và độ phẳng của bệ lắp. Trong nhiều công trình, sai số giữa bản vẽ thiết kế và thực tế thi công là điều khó tránh khỏi. Nếu không đánh giá và xử lý từ đầu, các sai lệch này sẽ gây khó khăn lớn trong quá trình lắp đặt và căn chỉnh thiết bị.
Đây là bước giúp xác định liệu thiết bị có thể lắp đặt đúng theo thiết kế hay cần có phương án điều chỉnh phù hợp với điều kiện thực tế.
Bước 2: Lắp đặt các kết cấu cố định và dẫn hướng
Các bộ phận như khung cửa, ray dẫn hướng, gối đỡ đóng vai trò nền tảng cho toàn bộ hệ thiết bị. Việc lắp đặt ở bước này yêu cầu kiểm soát nghiêm ngặt độ thẳng trục, độ song song và độ cứng vững của kết cấu.
Một sai lệch nhỏ ở hệ dẫn hướng sẽ ảnh hưởng trực tiếp đến khả năng chuyển động của thiết bị, khiến cửa van vận hành nặng hoặc mòn không đều trong quá trình sử dụng.
Bước 3: Lắp đặt bộ phận chuyển động chính
Sau khi kết cấu cố định đạt yêu cầu, các bộ phận chuyển động như cánh van hoặc cửa van được đưa vào lắp đặt. Đây là giai đoạn cần kiểm tra kỹ khe hở kỹ thuật, độ trơn tru trong toàn bộ hành trình và các điểm tiếp xúc có khả năng phát sinh ma sát.
Trong thực tế, nhiều thiết bị vẫn “chạy được” khi thử không tải, nhưng khi chịu tải nước mới bộc lộ các vấn đề do lắp đặt chưa chính xác.
Bước 4: Lắp đặt và căn chỉnh hệ thống máy đóng mở
Máy đóng mở và hệ truyền động quyết định khả năng vận hành an toàn của thiết bị cơ khí. Khi lắp đặt, cần đảm bảo độ đồng trục giữa máy và thiết bị, kiểm soát lực truyền động và khả năng vận hành bằng tay trong các tình huống khẩn cấp.
Sai lệch tại bước này thường không dễ nhận ra ngay, nhưng sẽ gây mài mòn nhanh và giảm tuổi thọ thiết bị trong quá trình khai thác.
Bước 5: Chạy thử, kiểm tra và nghiệm thu
Trước khi bàn giao, thiết bị cần được chạy thử không tải và có tải theo các kịch bản vận hành thực tế. Các thông số về độ kín nước, độ ổn định, tiếng ồn và khả năng vận hành phải được kiểm tra và ghi nhận đầy đủ.
Đây là bước cuối cùng nhưng có ý nghĩa quyết định trong việc phát hiện và xử lý sớm các vấn đề tiềm ẩn trước khi công trình đi vào vận hành chính thức.
Những rủi ro thường gặp nếu lắp đặt không đúng quy trình thiết bị cơ khí thủy lợi
Trong các công trình thủy lợi, thiết bị cơ khí thường được lắp đặt trong điều kiện thi công phức tạp, chịu tác động trực tiếp của dòng nước, bùn cát và thay đổi mực nước theo mùa. Khi quá trình lắp đặt không tuân thủ đúng quy trình kỹ thuật, các rủi ro phát sinh không chỉ ảnh hưởng đến thiết bị, mà còn tác động trực tiếp đến an toàn công trình và hiệu quả vận hành lâu dài.
Thiết bị vận hành nặng, không ổn định
Một trong những rủi ro phổ biến nhất là thiết bị vận hành nặng, đóng – mở không trơn tru. Nguyên nhân thường đến từ việc căn chỉnh sai cao độ, lệch tim trục hoặc sai lệch hình học giữa các bộ phận dẫn hướng. Ban đầu, thiết bị vẫn có thể vận hành ở trạng thái không tải, nhưng khi chịu áp lực nước lớn, các sai lệch này sẽ bộc lộ rõ, khiến thiết bị khó vận hành hoặc kẹt cứng.
Gia tăng mài mòn và giảm tuổi thọ thiết bị
Lắp đặt sai quy trình thường dẫn đến hiện tượng mài mòn không đều tại các vị trí tiếp xúc như ray dẫn hướng, gối đỡ hoặc bề mặt làm kín. Mài mòn diễn ra âm thầm trong quá trình vận hành, khiến thiết bị xuống cấp nhanh hơn thiết kế ban đầu và làm tăng chi phí bảo trì, sửa chữa trong suốt vòng đời công trình.
Mất độ kín nước và suy giảm hiệu quả điều tiết
Đối với các thiết bị như cửa van, việc lắp đặt không chính xác sẽ ảnh hưởng trực tiếp đến độ kín nước. Khe hở không đồng đều, bề mặt tiếp xúc không đạt yêu cầu hoặc sai lệch vị trí làm kín đều có thể gây rò rỉ. Trong công trình thủy lợi, rò rỉ kéo dài không chỉ làm giảm hiệu quả điều tiết nước mà còn tiềm ẩn nguy cơ xói lở và hư hỏng kết cấu xung quanh.
Phát sinh sự cố trong thời điểm vận hành nhạy cảm
Nhiều sự cố do lắp đặt sai chỉ bộc lộ khi công trình bước vào giai đoạn vận hành cao điểm, đặc biệt là mùa mưa – lũ. Đây là thời điểm không cho phép dừng thiết bị để xử lý kỹ thuật, khiến rủi ro bị đẩy lên mức cao nhất và gây áp lực lớn cho đơn vị vận hành.
Khó khăn trong bảo trì và sửa chữa
Khi thiết bị được lắp đặt không đúng quy trình, việc tháo lắp, căn chỉnh hoặc thay thế trong quá trình bảo trì sẽ gặp nhiều khó khăn. Các sai lệch tích lũy khiến việc xử lý sự cố trở nên phức tạp, tốn nhiều thời gian và chi phí hơn so với việc kiểm soát đúng ngay từ đầu.
Rủi ro an toàn cho công trình và con người
Lắp đặt thiết bị cơ khí thủy lợi không đúng quy trình còn tiềm ẩn rủi ro an toàn nghiêm trọng. Thiết bị vận hành không ổn định, kẹt cửa van hoặc hư hỏng hệ thống đóng mở có thể gây mất kiểm soát dòng nước, ảnh hưởng trực tiếp đến an toàn công trình và con người trong khu vực vận hành.
=> Tóm lại, phần lớn các rủi ro trong vận hành thiết bị cơ khí thủy lợi không xuất phát từ chất lượng gia công, mà bắt nguồn từ khâu lắp đặt không được kiểm soát đúng quy trình. Việc tuân thủ chặt chẽ quy trình lắp đặt ngay từ đầu là yếu tố quyết định để đảm bảo thiết bị vận hành an toàn, ổn định và bền bỉ trong dài hạn.
Cách Penstock tiếp cận công tác lắp đặt thiết bị cơ khí
Tại Penstock, lắp đặt thiết bị cơ khí không được xem là một công đoạn thi công đơn lẻ, mà là mắt xích quyết định chất lượng vận hành toàn bộ hệ thống thủy lợi – thủy điện. Vì vậy, cách tiếp cận của Penstock luôn đặt trọng tâm vào kiểm soát kỹ thuật ngay từ đầu, thay vì xử lý sự cố khi công trình đã đi vào vận hành.
Bắt đầu từ việc đọc đúng thiết kế và điều kiện thực tế
Trước khi triển khai lắp đặt, Penstock tiến hành rà soát toàn bộ hồ sơ thiết kế, bản vẽ chế tạo và điều kiện thực tế tại hiện trường. Mục tiêu không chỉ là “lắp đúng bản vẽ”, mà là đánh giá xem thiết kế đó có còn phù hợp với cao độ, kết cấu bê tông, sai số thi công dân dụng và điều kiện môi trường tại thời điểm lắp đặt hay không.
Trong thực tế, nhiều sai lệch phát sinh không nằm ở thiết bị mà nằm ở phần giao diện giữa thiết bị và công trình. Penstock kiểm soát chặt điểm giao này để hạn chế rủi ro tích lũy ngay từ đầu.
Lắp đặt đi kèm căn chỉnh và kiểm tra liên tục
Penstock không coi lắp đặt là công việc “đặt thiết bị vào vị trí rồi cố định”. Mỗi bước lắp đều đi kèm với công tác căn chỉnh tim trục, cao độ, độ thẳng đứng và độ song song của các bộ phận làm việc.
Các thông số kỹ thuật được kiểm tra nhiều lần trong suốt quá trình lắp, thay vì chờ đến khi hoàn tất mới nghiệm thu. Cách làm này giúp phát hiện sớm sai lệch, tránh tình trạng phải tháo dỡ hoặc xử lý chắp vá khi thiết bị đã chịu tải.
Lấy vận hành làm tiêu chí đánh giá cuối cùng
Một thiết bị được lắp đúng quy trình theo cách tiếp cận của Penstock không chỉ “đạt yêu cầu nghiệm thu”, mà phải vận hành êm, ổn định và an toàn trong điều kiện thực tế. Trước khi bàn giao, Penstock tiến hành chạy thử, kiểm tra tải, đánh giá khả năng đóng – mở dưới các trạng thái khác nhau để đảm bảo thiết bị phản ứng đúng với thiết kế.
Penstock đặc biệt chú trọng đến các tình huống vận hành nhạy cảm như mở – đóng khi có áp lực nước lớn hoặc vận hành trong điều kiện môi trường bất lợi.
Phối hợp chặt chẽ với đơn vị vận hành
Trong quá trình lắp đặt, Penstock không tách rời khỏi đơn vị quản lý và vận hành công trình. Các khuyến nghị kỹ thuật được trao đổi trực tiếp để đảm bảo khi công trình đi vào vận hành, đội ngũ vận hành hiểu rõ đặc tính thiết bị, các điểm cần lưu ý và phương án xử lý ban đầu khi có dấu hiệu bất thường.
Cách tiếp cận này giúp giảm đáng kể rủi ro phát sinh trong giai đoạn vận hành, đồng thời kéo dài tuổi thọ thiết bị trong suốt vòng đời công trình.
Liên hệ Penstock để được tư vấn giải pháp gia công thiết bị thủy công đáp ứng chuẩn kỹ thuật và yêu cầu vận hành thực tế.
Kết luận
Lắp đặt thiết bị cơ khí trong thủy điện là công đoạn kỹ thuật có ảnh hưởng trực tiếp đến an toàn và hiệu quả vận hành của toàn bộ công trình. Việc tuân thủ đúng quy trình, kiểm soát chặt chẽ từng bước và hiểu rõ điều kiện thực tế là yếu tố then chốt để đảm bảo thiết bị vận hành ổn định lâu dài.
Với kinh nghiệm thực tế trong lĩnh vực thiết bị thủy công và thủy điện, Penstock sẵn sàng tư vấn và đồng hành cùng chủ đầu tư, đơn vị tư vấn và nhà thầu trong quá trình lắp đặt thiết bị cơ khí theo đúng chuẩn kỹ thuật và yêu cầu vận hành thực tế.
