Kiểm Tra Lớp Phủ Chống Ăn Mòn Van Cửa Phai: 5 Bước Không Thể Bỏ Qua

Kiểm tra lớp phủ chống ăn mòn van cửa phai là công đoạn quan trọng trong quá trình chế tạo, nghiệm thu và bảo trì thiết bị cơ khí thủy công. Một lớp sơn có ngoại quan đẹp chưa chắc đáp ứng yêu cầu bảo vệ nếu chiều dày không đạt, độ bám dính kém hoặc tồn tại khuyết tật xuyên màng. Vậy cần kiểm tra những hạng mục nào và áp dụng tiêu chuẩn ra sao? PENSTOCK sẽ phân tích quy trình kiểm tra giúp kỹ sư đánh giá chất lượng lớp phủ trước khi đưa thiết bị vào vận hành.

Kiểm tra lớp phủ chống ăn mòn van cửa phai là gì?

Kiểm tra lớp phủ chống ăn mòn là quá trình đánh giá chất lượng hệ sơn bảo vệ trên cánh van, khung van và các chi tiết kim loại được phủ sơn. Hoạt động kiểm tra thường được thực hiện trong quá trình chuẩn bị bề mặt, thi công sơn, nghiệm thu xuất xưởng và bảo trì công trình.

Mục tiêu chính gồm:

• Xác nhận bề mặt nền đáp ứng yêu cầu trước khi sơn.
• Đánh giá chiều dày và độ bám dính màng phủ.
• Phát hiện lỗ kim, bong tróc hoặc vùng thiếu sơn.
• Kiểm soát chất lượng trước khi nghiệm thu.

Kết quả cần được đối chiếu với hồ sơ kỹ thuật và yêu cầu của từng công trình.

Những vị trí cần kiểm tra kỹ trên van cửa phai

Trước khi thực hiện phép đo, kỹ thuật viên cần xác định những vị trí có nguy cơ xuất hiện khuyết tật lớp phủ.

Các khu vực cần chú ý gồm:

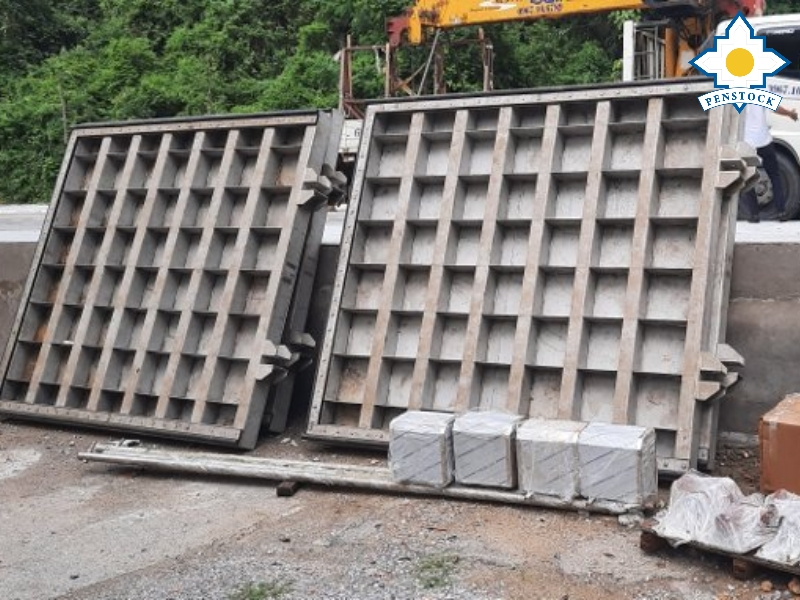

• Bề mặt cánh van: Kiểm tra độ đồng đều và tình trạng lớp sơn.
• Khung van: Đánh giá lớp phủ tại các vị trí liên kết.
• Mối hàn: Kiểm tra vùng chuyển tiếp và những khu vực khó phủ kín.
• Mép thép, góc cạnh: Phát hiện tình trạng màng sơn mỏng hoặc thiếu phủ.
• Gân tăng cứng, bản mã: Kiểm tra bề mặt khuất và các vị trí khó thi công.

Phạm vi đo và số lượng điểm kiểm tra cần được xác định trong kế hoạch kiểm tra chất lượng.

Quy trình kiểm tra lớp phủ chống ăn mòn van cửa phai

Quy trình kiểm tra cần phù hợp với hệ sơn, vật liệu nền và tiêu chuẩn kỹ thuật được phê duyệt. Dưới đây là năm hạng mục quan trọng thường được xem xét.

Kiểm tra bề mặt trước khi sơn

Chất lượng chuẩn bị bề mặt ảnh hưởng trực tiếp đến khả năng bám dính và hiệu quả bảo vệ của lớp phủ.

Kỹ thuật viên cần kiểm tra:

• Độ sạch và tình trạng gỉ sét.
• Dầu mỡ, bụi và tạp chất.
• Độ nhám sau xử lý bề mặt.
• Muối hòa tan khi có yêu cầu.
• Các khuyết tật tại mối hàn và mép thép.

Đồng thời, cần ghi nhận nhiệt độ bề mặt, độ ẩm và điểm sương để xác định điều kiện thi công phù hợp.

Đo chiều dày màng sơn khô (DFT)

DFT (Dry Film Thickness) là chiều dày lớp sơn sau khi khô hoặc đóng rắn theo điều kiện quy định, thường được biểu thị bằng micromet (µm).

Việc kiểm tra được thực hiện bằng máy đo chiều dày phù hợp với vật liệu nền và hệ phủ.

Quy trình cơ bản:

1. Kiểm tra tình trạng và hiệu chuẩn hoặc điều chỉnh thiết bị theo quy định.
2. Xác định khu vực, số lượng và vị trí đo.
3. Thực hiện phép đo theo phương pháp được lựa chọn.
4. Ghi nhận kết quả và đối chiếu giới hạn nghiệm thu.

Với bề mặt thép được phun hạt tạo nhám, cần xem xét ảnh hưởng của độ nhám đến kết quả đo theo ISO 19840 khi áp dụng.

Không thể quy định chung một chiều dày DFT cho mọi van cửa phai. Giá trị yêu cầu phụ thuộc hệ sơn và hồ sơ thiết kế.

Kiểm tra độ bám dính lớp phủ

Độ bám dính phản ánh khả năng liên kết của màng sơn với bề mặt nền hoặc giữa các lớp phủ. Phép thử kéo tách (Pull-off) theo ISO 4624 có thể được sử dụng khi hồ sơ kỹ thuật yêu cầu.

Kết quả kiểm tra cần ghi nhận:

• Giá trị lực kéo tách quy đổi thành ứng suất.
• Vị trí và số lượng điểm thử.
• Dạng phá hủy của lớp phủ.
• Tình trạng khu vực sau thử nghiệm.

Đây là phép thử có thể gây hư hỏng cục bộ lớp phủ, vì vậy cần quy định vị trí thử và phương án sửa chữa phù hợp.

Kiểm tra lỗ kim và tính liên tục màng phủ

Lỗ kim hoặc khuyết tật xuyên màng có thể tạo đường dẫn để nước tiếp xúc với kim loại nền. Khi được chỉ định, kỹ thuật viên có thể thực hiện Holiday Test để phát hiện các vị trí mà lớp phủ không liên tục.

Phương pháp và thiết bị thử phải phù hợp với chiều dày màng sơn, đặc tính cách điện và vật liệu nền. Không tự ý sử dụng điện áp thử quá cao vì có thể làm hư hỏng lớp phủ. Sau khi phát hiện khuyết tật, cần đánh dấu, sửa chữa và kiểm tra lại theo quy trình được phê duyệt.

Kiểm tra ngoại quan và hoàn thiện

Kiểm tra ngoại quan giúp phát hiện những khuyết tật có thể quan sát trực tiếp trước khi nghiệm thu.

Các hiện tượng cần chú ý gồm:

• Sơn chảy, nhăn hoặc không đồng đều.
• Bong tróc, phồng rộp và nứt màng sơn.
• Vùng bỏ sót hoặc thiếu phủ tại góc cạnh.
• Tạp chất bám trong lớp sơn.
• Hư hỏng lớp phủ do vận chuyển hoặc lắp ráp.

Mọi khu vực sửa chữa cần được ghi nhận và kiểm tra lại trước khi nghiệm thu.

Tiêu chuẩn kiểm tra và nghiệm thu lớp phủ

Việc lựa chọn tiêu chuẩn phụ thuộc vào yêu cầu hợp đồng, hệ sơn và điều kiện làm việc của thiết bị.

Tiêu chuẩn	Phạm vi tham khảo
ISO 8501-3:2025	Chuẩn bị mối hàn, mép và bề mặt có khuyết tật
ISO 19840:2012	Đo và đánh giá DFT trên bề mặt thép nhám
ISO 4624:2023	Kiểm tra độ bám dính bằng kéo tách
ISO 29601:2026	Kiểm tra độ rỗ trong màng phủ cách điện
ISO 12944-7:2017	Thi công và giám sát công việc sơn bảo vệ kết cấu thép

Các tiêu chuẩn trên là nguồn tham khảo kỹ thuật. Không mặc định mọi phép thử đều bắt buộc với tất cả hệ thống cửa phai.

Bảng kiểm tra chất lượng lớp phủ van cửa phai

Hồ sơ nghiệm thu cần ghi nhận kết quả đo và tình trạng thực tế, không chỉ xác nhận đạt hoặc không đạt bằng quan sát.

Hạng mục	Nội dung ghi nhận
Chuẩn bị bề mặt	Độ sạch, độ nhám, điều kiện trước sơn
Chiều dày DFT	Vị trí đo, kết quả, giới hạn chấp nhận
Độ bám dính	Phương pháp và kết quả thử
Lỗ kim	Vị trí lỗi, sửa chữa và thử lại
Ngoại quan	Hình ảnh, tình trạng lớp phủ
Hồ sơ QC	Ngày kiểm tra, thiết bị, người thực hiện

Biên bản cần kèm tài liệu liên quan và được xác nhận theo quy trình nghiệm thu của công trình.

Những lỗi thường gặp khi nghiệm thu lớp phủ

Một số sai sót có thể làm giảm độ tin cậy của kết quả kiểm tra:

• Chỉ đánh giá lớp phủ bằng mắt thường.
• Đo DFT không đúng phương pháp hoặc bỏ qua ảnh hưởng độ nhám.
• Không kiểm tra góc cạnh, mối hàn và vùng khuất.
• Thực hiện phép thử khi lớp phủ chưa đạt điều kiện đóng rắn yêu cầu.
• Không kiểm tra lại khu vực đã sửa chữa.

Để hạn chế sai sót, cần sử dụng kế hoạch kiểm tra được phê duyệt và thiết bị đo phù hợp.
