Trong hệ thống hạ tầng nông nghiệp và phòng chống thiên tai, công tác lắp đặt cửa phai (Sluice Gate) tại các đập dâng, cống điều tiết hay kênh mương nội đồng là hạng mục thi công đòi hỏi sự chính xác và kinh nghiệm thực địa dày dạn. Khác với môi trường nhà máy, lắp đặt cửa phai tại công trình thủy lợi thường diễn ra trong điều kiện địa hình phức tạp, phụ thuộc vào con nước và chịu tác động trực tiếp của thời tiết. Một sai sót nhỏ trong việc định vị khung van hoặc xử lý bê tông chèn không chỉ gây rò rỉ nước lãng phí tài nguyên mà còn có thể dẫn đến sự cố vỡ cửa cống khi lũ về, gây thiệt hại nghiêm trọng cho sản xuất nông nghiệp. Bài viết chuyên sâu này Penstock sẽ cung cấp hướng dẫn kỹ thuật toàn diện về quy trình thi công, từ khâu chuẩn bị mặt bằng, kỹ thuật chèn bê tông đặc thù đến quy trình vận hành thử nghiệm, giúp các Nhà thầu và Ban quản lý dự án kiểm soát tốt chất lượng công trình ngay từ những bước đầu tiên.
Đặc thù thi công cửa phai trong ngành thủy lợi
Trước khi đi vào quy trình chi tiết, cần hiểu rõ sự khác biệt giữa lắp đặt cửa phai thủy lợi và cửa phai trong nhà máy nước.
Quy mô và kết cấu: Cửa phai thủy lợi thường có kích thước lớn (có thể lên tới 3m – 5m chiều rộng) để đảm bảo lưu lượng thoát lũ. Do chịu áp lực nước lớn và va đập của vật thể trôi nổi (cây gỗ, rác), khung van thường được thiết kế dạng Khung chôn (Embedded Frame) hoặc lắp vào rãnh (Channel-mounted) thay vì lắp tường phẳng. Điều này đồng nghĩa với việc quá trình lắp đặt gắn liền mật thiết với công tác đổ bê tông khóa.
Điều kiện thi công: Vị trí lắp đặt thường ở xa khu dân cư, thiếu nguồn điện lưới ổn định và máy móc hỗ trợ. Việc dẫn dòng thi công, làm đê quai (Cofferdam) để tạo mặt bằng khô ráo là thách thức lớn nhất. Nếu không kiểm soát tốt nước ngầm, chất lượng bê tông chèn chân van sẽ bị ảnh hưởng, gây rò rỉ ngầm (Piping) dưới đáy công trình.
Giai đoạn 1: Chuẩn bị mặt bằng và kiểm tra khe chờ
Thành công của việc lắp đặt phụ thuộc 90% vào sự chuẩn bị. Đối với van thủy lợi lắp rãnh, việc kiểm tra khe chờ xây dựng là bước không thể bỏ qua.
Kiểm tra kích thước khe chờ (Block-out Inspection): Nhà thầu xây dựng phải để lại các rãnh chờ (khe hở) trên tường và đáy kênh để lắp khung van. Kỹ sư Penstock khuyến cáo khe chờ phải rộng hơn kích thước khung van mỗi bên tối thiểu 100mm – 150mm. Khoảng hở này là không gian cần thiết để thao tác căn chỉnh và để dòng bê tông chèn có thể điền đầy, bám chặt vào khung. Nếu khe quá hẹp, bê tông sẽ bị rỗ khí, không đảm bảo khả năng chịu lực.
Vệ sinh và tạo nhám bề mặt: Bề mặt bê tông cũ tại khe chờ phải được đục nhám (Chipping) và vệ sinh sạch sẽ rong rêu, bùn đất bằng máy phun nước áp lực cao. Việc này giúp lớp bê tông mới (đổ sau khi lắp van) liên kết tốt với bê tông cũ, ngăn chặn hiện tượng tách lớp và thấm nước qua khe tiếp giáp. Đồng thời, cần kiểm tra cốt đáy (Invert level) để đảm bảo độ dốc thủy lực đúng thiết kế.

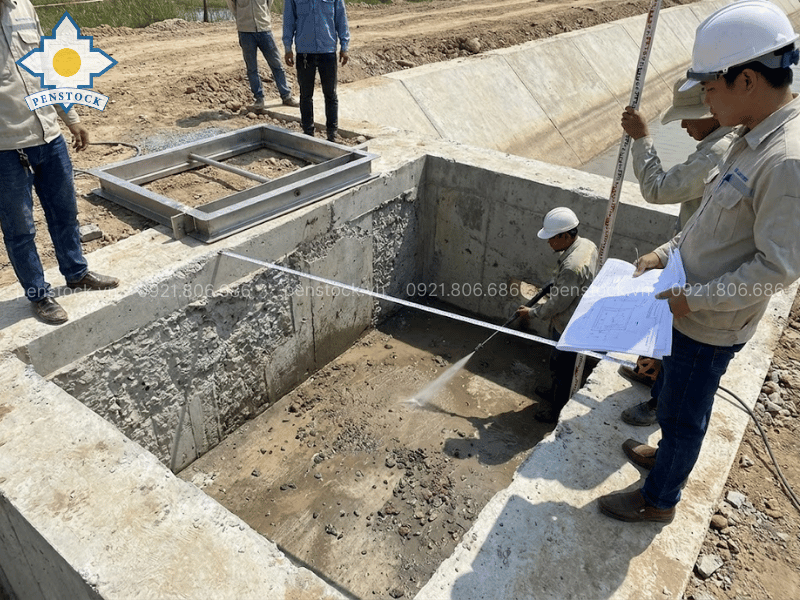

Giai đoạn 1_ Chuẩn bị mặt bằng và kiểm tra khe chờ
Giai đoạn 2: Cẩu lắp, định vị và căn chỉnh khung van
Đây là công đoạn đòi hỏi sự chính xác cao nhất về mặt hình học.
Cẩu lắp an toàn: Do kích thước van thủy lợi thường lớn và nặng, việc sử dụng xe cẩu tự hành là bắt buộc. Cần tính toán vị trí đứng cẩu an toàn trên bờ kênh, tránh sạt lở đất. Khung van phải được treo bằng cáp vải mềm để tránh làm xước lớp sơn bảo vệ hoặc biến dạng thanh ray dẫn hướng.
Quy trình căn chỉnh (Alignment & Leveling): Sau khi đưa khung vào khe chờ, kỹ thuật viên sử dụng máy Toàn đạc hoặc máy cân bằng Laser để căn chỉnh 3 thông số vàng:
1. Độ thẳng đứng (Verticality): Khung van phải vuông góc tuyệt đối với mặt nước. Sai số cho phép < 1mm/m. Nếu khung nghiêng, cánh van sẽ tự trôi hoặc bị kẹt.
2. Độ phẳng (Flatness): Hai thanh ray dẫn hướng phải cùng nằm trên một mặt phẳng, không được vặn vỏ đỗ (Twisted).
3. Độ song song (Parallelism): Khoảng cách giữa hai thanh ray phải đều nhau từ trên xuống dưới.
Sau khi căn chỉnh chuẩn, khung van được cố định tạm thời vào cốt thép chờ của tường kênh bằng các thanh chống hoặc mối hàn điểm chắc chắn, đảm bảo không bị xê dịch trong quá trình đổ bê tông sau này.

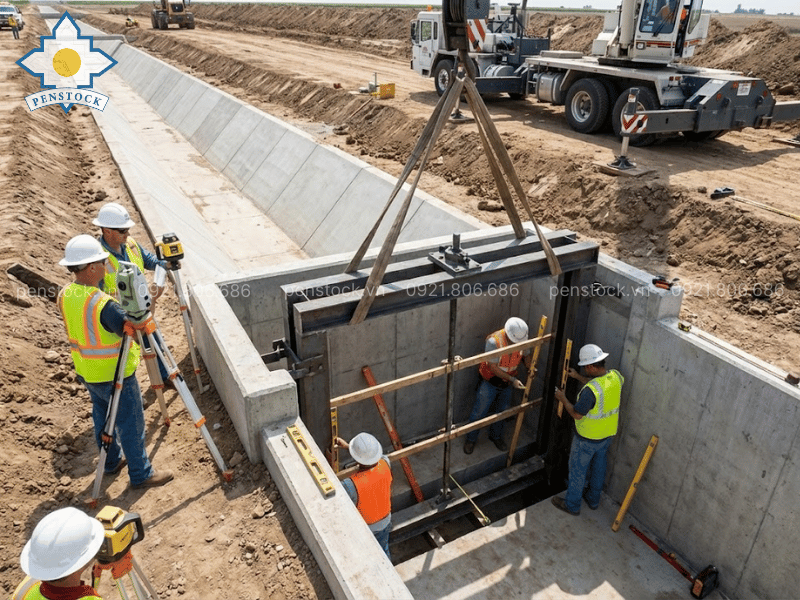

Giai đoạn 2_ Cẩu lắp, định vị và căn chỉnh khung van
Giai đoạn 3: Đổ bê tông chèn – Bước quyết định
Khác với van lắp tường dùng bu lông, van thủy lợi dựa hoàn toàn vào bê tông chèn để chịu lực và làm kín. Đây là kỹ thuật khó nhất.
Ghép cốp pha: Cốp pha phải được ghép kín khít mặt trước và mặt sau của khe rãnh để ngăn nước xi măng chảy ra ngoài (mất nước gây nứt). Cốp pha phải đủ cứng để chịu áp lực khi đầm dùi.
Kỹ thuật đổ bê tông: Sử dụng bê tông cốt liệu nhỏ (đá 1×2 hoặc nhỏ hơn) và có độ sụt cao để dễ dàng len lỏi vào các khe hẹp sau lưng khung van. Penstock khuyến nghị sử dụng phụ gia trương nở hoặc dùng vữa không co ngót (Non-shrink Grout) cho các vị trí quan trọng. Quá trình đổ phải thực hiện từ từ, chia làm nhiều lớp, kết hợp đầm dùi kỹ lưỡng để đảm bảo bê tông đặc chắc, không bị rỗng (Honeycomb). Đặc biệt lưu ý phần đáy van (Sill), bê tông phải phẳng và nhẵn để gioăng đáy ép kín.
Bảo dưỡng bê tông: Sau khi đổ, phải giữ ẩm liên tục trong 7 ngày. Tuyệt đối không được vận hành van hoặc tháo cốp pha quá sớm khi bê tông chưa đạt cường độ, điều này có thể làm nứt vỡ liên kết giữa khung và tường.

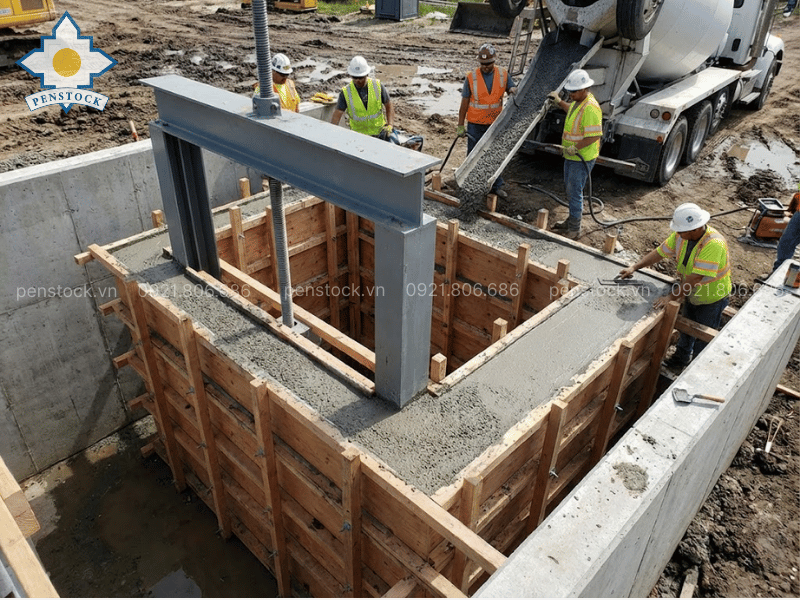

Giai đoạn 3_ Đổ bê tông chèn – Bước quyết định
Giai đoạn 4: Lắp đặt máy nâng và trục truyền động
Sau khi phần khung đã cố định vững chắc, tiến hành lắp đặt hệ thống vận hành.
Lắp đặt máy nâng (Hoist Headstock): Máy nâng (tay quay hoặc động cơ điện) được gắn trên bệ bê tông hoặc khung thép sàn thao tác (Operating platform). Tâm của máy nâng phải trùng khít với tâm của cửa van (Concentricity). Nếu lệch tâm, trục vít sẽ bị uốn cong mỗi khi vận hành, gây mòn nhanh đai ốc nâng và nặng tay quay.
Lắp đặt trục ty (Stem Installation): Đối với các cửa van sâu, trục ty thường rất dài và được nối từ nhiều đoạn. Kỹ thuật viên Penstock sử dụng các khớp nối trục (Coupling) chính xác và lắp đặt các gối đỡ trung gian (Stem guide) định kỳ mỗi 2-3 mét. Các gối đỡ này giúp trục không bị võng (Buckling) khi chịu lực nén đóng van. Cần bơm mỡ bôi trơn đầy đủ vào hộp số và các gối đỡ trước khi chạy thử.

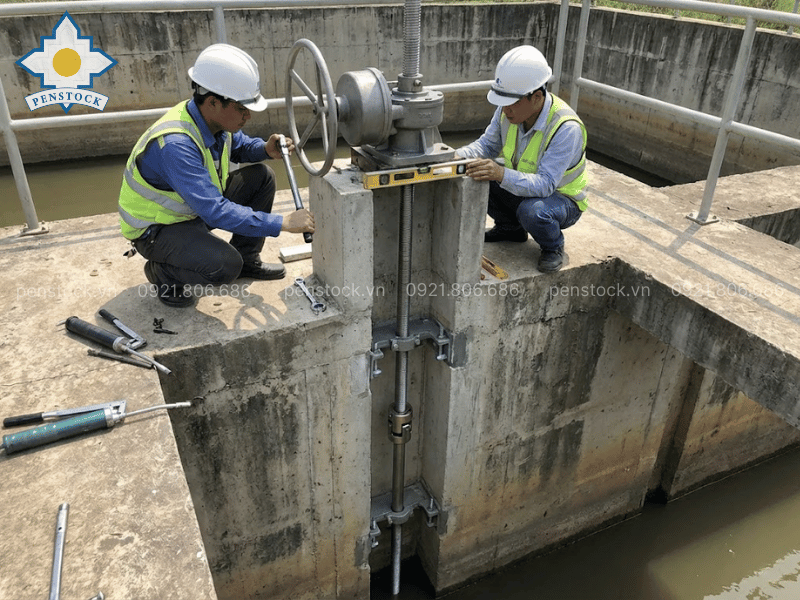

Giai đoạn 4_ Lắp đặt máy nâng và trục truyền động
Giai đoạn 5: Nghiệm thu và thử nghiệm thực tế
Quy trình lắp đặt kết thúc bằng các bài kiểm tra vận hành khắt khe để đảm bảo thiết bị sẵn sàng cho mùa mưa lũ.
Thử khô (Dry Test): Vận hành lên xuống toàn hành trình khi chưa có nước. Kiểm tra độ êm ái, số vòng quay, và hoạt động của chỉ báo độ mở. Đảm bảo không có tiếng kêu lạ hay hiện tượng kẹt.
Thử ướt (Wet Test): Tiến hành chặn dòng, tích nước ở thượng lưu để kiểm tra độ kín.
- Kiểm tra rò rỉ: Quan sát lượng nước rò qua khe van. Theo tiêu chuẩn TCVN 8299 hoặc AWWA C561, mức rò rỉ cho phép đối với van thủy lợi thường là < 0.1 l/phút/mét dài gioăng.
- Kiểm tra chịu lực: Khi chịu cột áp nước tối đa, khung van không được biến dạng, bê tông chèn không được nứt.

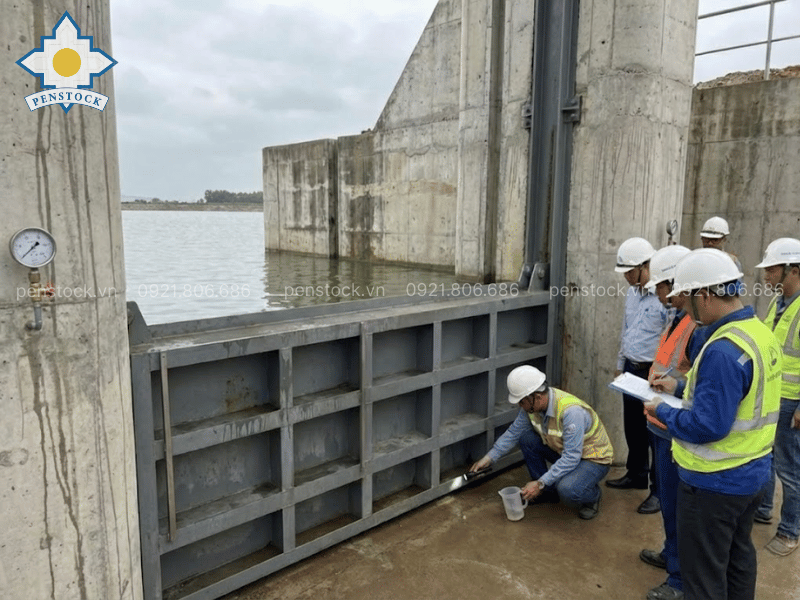

Giai đoạn 5_ Nghiệm thu và thử nghiệm thực tế
