Bạn là đơn vị thầu thi công đang chuẩn bị lắp đặt hệ thống cửa phai cho bể xử lý nước thải hay kênh dẫn thủy lợi? Bạn muốn đảm bảo mọi chi tiết từ bu lông neo đến độ phẳng của tường đều đạt chuẩn quốc tế? Trong bài viết này, đội ngũ kỹ thuật của Penstock sẽ hướng dẫn chi tiết quy trình lắp đặt van cửa phai chữ nhật từ khâu chuẩn bị đến khi bàn giao, giúp bạn kiểm soát hoàn toàn chất lượng công trình.
Tầm quan trọng của việc lắp đặt đúng kỹ thuật
Một quy trình lắp đặt chuẩn không chỉ đảm bảo độ kín nước mà còn giúp hệ thống truyền động vận hành nhẹ nhàng, tiết kiệm năng lượng điện và chi phí bảo trì dài hạn.
Trong cơ khí thủy công, lắp đặt van cửa phai chữ nhật là công đoạn chuyển tiếp từ sản phẩm xưởng sang thiết bị vận hành thực tế. Khác với van tròn gắn bích, van chữ nhật thường lắp đặt áp tường bê tông. Nếu tường không phẳng hoặc khung van bị vặn, gioăng cao su sẽ không thể tiếp xúc đều, gây ra các khe hở rò rỉ mà không loại keo nào có thể xử lý triệt để.
Tại Penstock, chúng tôi luôn cung cấp kèm theo bộ hướng dẫn lắp đặt (Installation Manual) và video hướng dẫn trực quan để đảm bảo mọi sai số thi công đều nằm trong ngưỡng cho phép của tiêu chuẩn AWWA C561.Giai đoạn 1: Chuẩn bị trước khi thi công
Sự thành công của việc lắp đặt nằm ở 80% công tác chuẩn bị. Đừng vội vàng đưa van xuống hố khi chưa kiểm tra các thông số nền tảng.

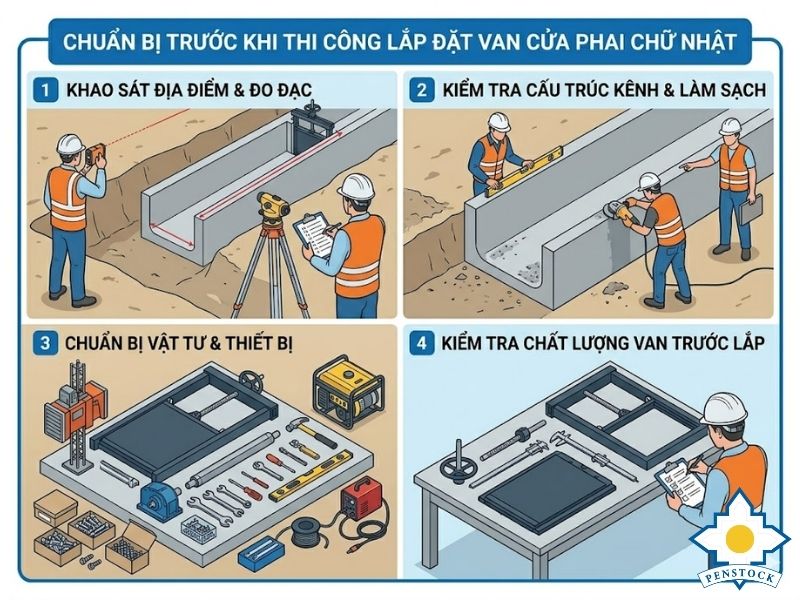

Hướng dẫn lắp đặt van cửa phai chữ nhật A–Z
Kiểm tra kích thước thông thủy
Đảm bảo lỗ mở trên tường bê tông khớp với kích thước thiết kế của van cửa phai chữ nhật. Nếu lỗ quá rộng, diện tích tiếp xúc của khung van sẽ không đủ; nếu quá hẹp, cánh van sẽ bị cản trở khi đóng mở.
Kiểm tra độ phẳng bề mặt tường
Bề mặt tường bê tông nơi áp khung van phải được mài nhẵn, không lồi lõm quá 2mm trên mỗi mét chiều dài. Nếu tường quá xấu, bắt buộc phải đắp vữa bù hoặc sử dụng mặt bích phụ bằng thép/inox để tạo mặt phẳng.
Kiểm kê vật tư phụ kiện
- Bu lông nở (Anchor Bolts): Phải là Inox 304 hoặc 316 theo đúng yêu cầu chống ăn mòn.
- Keo trám khe (Sealing Compound): Sử dụng các loại keo chuyên dụng như Sika Flex hoặc keo Epoxy chịu nước.
- Thiết bị nâng hạ: Xe cẩu, pa lăng xích có tải trọng lớn hơn 1.5 lần trọng lượng van.
Giai đoạn 2: Quy trình lắp đặt van cửa phai chữ nhật chi tiết
Hãy tuân thủ nguyên tắc: “Căn chỉnh chính xác trước – Siết chặt sau”.

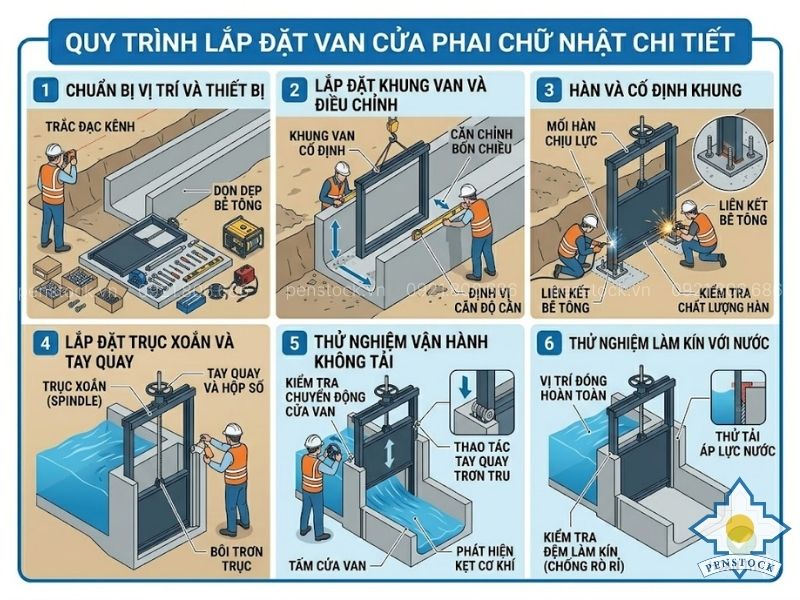

Quy trình lắp đặt van cửa phai chữ nhật chi tiết
Bước 1: Định vị và đánh dấu
Nâng van áp vào tường theo đúng vị trí thiết kế. Sử dụng thước thủy (Level) hoặc máy cân bằng Laser để đảm bảo khung van thẳng đứng tuyệt đối. Đánh dấu các vị trí lỗ bu lông trên tường qua các lỗ chờ có sẵn trên khung van.
Bước 2: Khoan và lắp bu lông neo
Hạ van xuống để thực hiện khoan lỗ. Độ sâu của lỗ khoan phải đảm bảo theo tiêu chuẩn của nhà sản xuất bu lông để đạt lực nhổ tối đa. Sau khi khoan, cần thổi sạch bụi trong lỗ trước khi đóng bu lông nở.
Bước 3: Bơm keo làm kín mặt lưng
Bơm một lớp keo dày lên mặt sau của khung van (vị trí tiếp xúc với tường). Lớp keo này đóng vai trò như một lớp đệm đàn hồi, lấp đầy các khe hở nhỏ giữa tường và khung.
Bước 4: Lắp đặt van vào vị trí
Đưa van trở lại vị trí cũ, luồn các bu lông qua khung và vặn đai ốc bằng tay.
- Lưu ý quan trọng: Không được siết chặt ngay lập tức. Hãy siết theo hình đối xứng (zig-zag) để khung van không bị vênh.
Bước 5: Căn chỉnh gioăng làm kín
Kiểm tra độ tiếp xúc giữa cánh van và gioăng. Nếu có khe hở lớn, cần điều chỉnh các nêm ép (Wedge) trên khung van để đẩy cánh van áp sát vào gioăng hơn.
Giai đoạn 3: Lắp đặt hệ thống truyền động
Hệ truyền động là linh hồn của bộ van. Sự đồng trục giữa trục vít và cánh van là yếu tố then chốt để tránh gãy trục hoặc cháy motor.
Lắp đặt giá đỡ (Yoke) và Trục vít (Stem)
Kết nối trục vít vào cánh van qua khớp nối. Sau đó lắp giá đỡ trên đỉnh khung hoặc trên sàn thao tác. Đảm bảo trục vít luôn vuông góc với cánh van và không bị cong vênh khi nâng hạ.
Lắp đặt bộ vận hành (Motor/Tay quay)
Gắn bộ truyền động vào đầu trục vít.
- Đối với Motor điện: Cần đấu nối điện và cài đặt giới hạn hành trình (Limit Switch). Bước này cực kỳ quan trọng để Motor tự ngắt khi van đã đóng hết hoặc mở hết, tránh quá tải.
Giai đoạn 4: Kiểm tra và Thử nghiệm
Đừng bàn giao khi chưa thực hiện bài kiểm tra thực tế dưới áp lực nước.
Thử vận hành không tải
Đóng mở van từ 3-5 chu kỳ để kiểm tra sự ổn định của hệ thống truyền động. Lắng nghe tiếng động từ đai ốc và trục vít xem có tiếng kêu lạ hay không.
Thử kín nước tại hiện trường
Cho nước vào bể hoặc kênh để tạo áp lực lên mặt van. Quan sát tỷ lệ rò rỉ. Theo tiêu chuẩn DIN 19569-4, độ rò rỉ cho phép rất nhỏ (khoảng 0.05 – 0.1 l/s per meter).
- Mẹo từ Penstock: Nếu thấy rò rỉ ở mặt lưng, hãy siết thêm bu lông neo tại vị trí đó hoặc bơm thêm keo từ bên ngoài.
Các lỗi thường gặp khi lắp đặt van cửa phai chữ nhật
Để giúp anh em thi công tránh được sai sót, Penstock liệt kê các “lỗi sơ đẳng” nhưng nguy hiểm:
- Lắp ngược chiều áp lực: Van cửa phai thường có chiều áp lực nước đẩy cánh van vào gioăng. Lắp ngược sẽ làm giảm 80% khả năng kín nước.
- Sử dụng bu lông sai vật liệu: Dùng bu lông thép mạ kẽm thay cho Inox dẫn đến rỉ sét và gãy bu lông sau vài tháng sử dụng.
- Không vệ sinh rãnh van: Rác thải, cát sỏi rơi vào rãnh khung van làm cánh không đóng hết hành trình.
Penstock chuyên gia lắp đặt van cửa phai chữ nhật A–Z
Chúng tôi không chỉ bán sản phẩm, chúng tôi đồng hành cùng bạn cho đến khi dòng chảy được kiểm soát.
Tại Penstock, mọi đơn hàng lắp đặt van cửa phai chữ nhật đều nhận được sự hỗ trợ kỹ thuật cao cấp:
- Cung cấp bản vẽ lắp đặt 3D: Giúp đội ngũ thi công hình dung rõ nét các điểm kết nối phức tạp.
- Giám sát hiện trường: Cử kỹ sư trực tiếp hướng dẫn tại công trình cho các dự án trọng điểm.
- Bảo hành thi công: Cam kết hỗ trợ xử lý rò rỉ trọn đời nếu lỗi thuộc về thiết kế và hướng dẫn của chúng tôi.
Kết luận
Lắp đặt van cửa phai chữ nhật là một nghệ thuật của sự chính xác. Khi bạn tuân thủ đúng quy trình, bạn không chỉ bảo vệ thiết bị mà còn bảo vệ uy tín của chính mình trước chủ đầu tư.
Hãy để Penstock trở thành đối tác tin cậy, cung cấp cho bạn những bộ van dễ lắp đặt nhất và những hướng dẫn tận tâm nhất.
