Trong quá trình vận hành hệ thống thủy lợi, thủy điện, hoặc xử lý nước, sự ổn định và chính xác của van cửa phai phụ thuộc hoàn toàn vào cơ cấu truyền động. Tuy nhiên, việc lựa chọn máy nâng hạ không phù hợp hoặc kém chất lượng là nguyên nhân hàng đầu gây ra sự cố kẹt van, hỏng trục và gián đoạn vận hành. Penstock, với vai trò là chuyên gia thiết kế và chế tạo thiết bị cơ khí môi trường, đem đến giải pháp Máy nâng hạ van cửa phai (Actuator) chuyên dụng, được tối ưu hóa tải trọng và độ chính xác, cam kết vận hành trơn tru, bền bỉ, loại bỏ triệt để rủi ro sự cố.

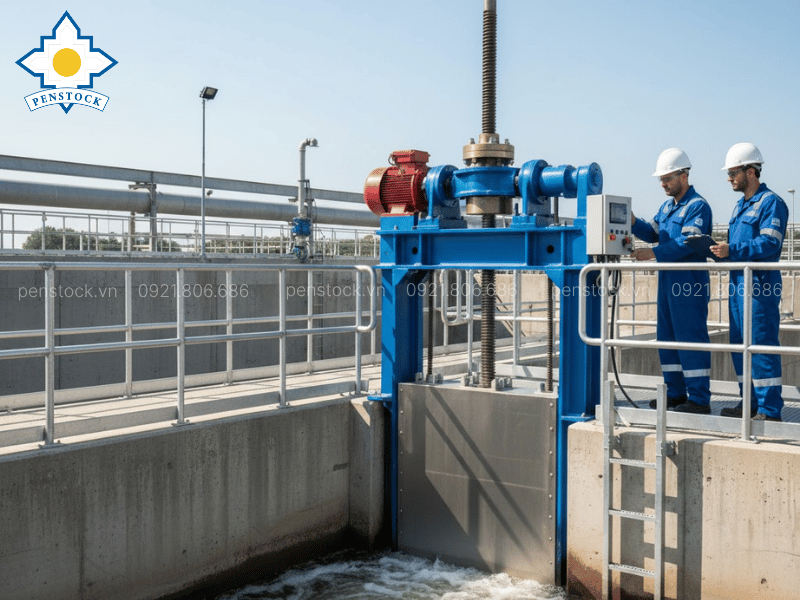

Tổng quan & vai trò cốt lõi của máy nâng hạ van cửa phai
Máy nâng hạ van cửa phai là thiết bị cơ khí có chức năng cung cấp lực và chuyển động để đóng mở van. Nó là cầu nối giữa nguồn năng lượng (điện hoặc thủ công) và cơ cấu van, chịu trách nhiệm chuyển đổi mô-men xoắn (chuyển động quay) thành lực đẩy thẳng (chuyển động tịnh tiến) để nâng hạ tấm van.
Thiết bị này là bộ phận quan trọng nhất trong hệ thống thiết bị điều tiết dòng nước, đảm nhận nhiệm vụ điều khiển lưu lượng chính xác tại:
- Các cửa cống, kênh mương thủy lợi.
- Trạm bơm, nhà máy xử lý nước.
- Cửa xả đáy của hồ chứa.
Nếu chỉ vận hành thủ công, người vận hành sẽ phải dùng lực rất lớn, đồng thời không thể kiểm soát được độ chính xác khi đóng/mở, dẫn đến hiện tượng kẹt, lệch, hoặc mài mòn gioăng kín nước. Lúc này, máy nâng hạ van cửa phai chính là “trái tim” của toàn hệ thống vận hành. Nó giúp:
- Nâng, hạ cánh van một cách nhẹ nhàng, kiểm soát tốc độ và hành trình chính xác.
- Giảm tải trọng và tránh cong vênh cấu kiện cơ khí.
- Giúp người vận hành thao tác dễ dàng hơn, tăng tính an toàn.
- Duy trì khả năng đóng kín, ổn định của van trong thời gian dài.
Việc hiểu rõ nguyên lý hoạt động và lựa chọn máy có công suất, tốc độ phù hợp là yếu tố then chốt giúp đơn vị thi công tối ưu vận hành và kéo dài tuổi thọ của van.
Cấu tạo chi tiết và công nghệ truyền động tải nặng
Máy nâng hạ van cửa phai được Penstock thiết kế chuyên biệt để hoạt động trong môi trường tải trọng lớn và điều kiện khắc nghiệt.

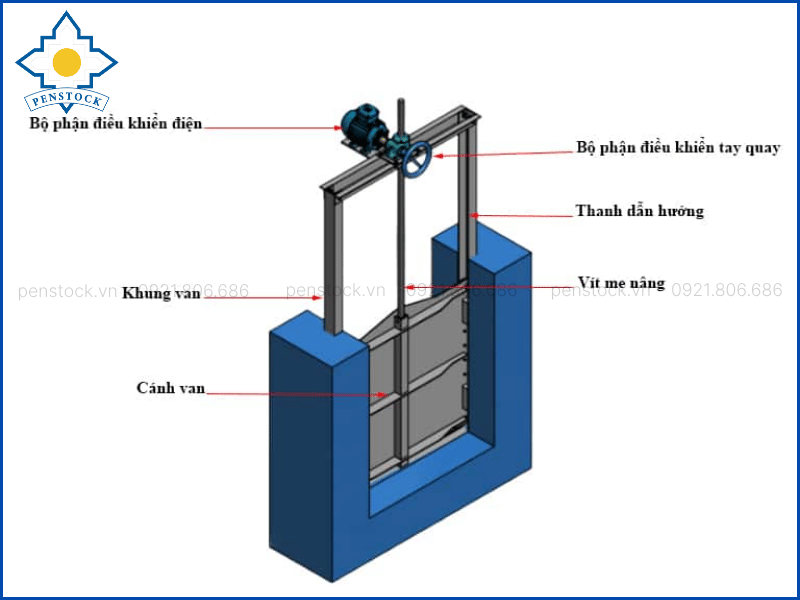

Cấu tạo chi tiết máy nâng hạ van cửa phai
Máy nâng hạ van cửa phai Penstock gồm các bộ phận chính sau:
- Động cơ điện (Motor): Cung cấp mô-men xoắn, thường là động cơ giảm tốc chuyên dụng, đảm bảo lực kéo mạnh và ổn định.
- Hộp số giảm tốc: Bộ phận điều chỉnh tốc độ quay và tăng lực mô-men xoắn, giúp cơ cấu nâng hạ hoạt động mượt mà và dễ dàng vượt qua ma sát lớn.
- Trục vít và bạc đồng: Đây là cơ cấu chính chuyển đổi chuyển động quay thành chuyển động tịnh tiến. Trục vít được gia công bằng thép hợp kim chịu tải, bạc đồng được chế tạo từ đồng thau chuyên dụng để giảm ma sát và tăng tuổi thọ.
- Tay quay khẩn cấp: Cơ cấu cho phép vận hành thủ công khi xảy ra sự cố mất điện hoặc cần tinh chỉnh vị trí van.
- Cơ cấu định vị hành trình: Giới hạn hành trình đóng/mở của van, ngăn ngừa hư hỏng do chạy quá giới hạn.
Khả năng chịu tải và độ bền vật liệu
Máy nâng hạ của Penstock được thiết kế để chịu tải trọng từ vài trăm kg đến hàng chục tấn, đáp ứng mọi quy mô dự án.
- Vật liệu: Các bộ phận chịu lực chính như trục vít, vỏ hộp số được làm từ thép cường độ cao, được bảo vệ bằng lớp sơn chống ăn mòn hoặc mạ kẽm nhúng nóng.
- Độ chính xác: Cơ cấu trục vít và bạc đồng được gia công chuẩn kỹ thuật, đảm bảo độ chính xác (sai số nhỏ) khi điều chỉnh vị trí van, giảm thiểu rủi ro kẹt van do lệch trục.
Nguyên lý hoạt động và phân loại theo cơ cấu
Nguyên lý hoạt động của Máy nâng hạ van cửa phai dựa trên cơ chế truyền động trục vít, là cơ chế đáng tin cậy nhất trong môi trường công nghiệp yêu cầu lực lớn và chuyển động chậm.
Nguyên lý hoạt động cơ bản
- Chuyển động quay (Input): Động cơ điện (hoặc tay quay) truyền mô-men xoắn tới hộp số giảm tốc.
- Chuyển đổi tịnh tiến: Hộp số giảm tốc truyền lực tới trục vít. Trục vít quay và tương tác với đai ốc (bạc đồng) cố định, buộc đai ốc phải dịch chuyển dọc theo trục, kéo hoặc đẩy tấm van.
- Kiểm soát: Bộ công tắc hành trình (Limit Switch) và cảm biến vị trí (Position Sensor) sẽ kiểm soát hành trình và dừng động cơ đúng vị trí.
Phân loại theo cơ cấu truyền động
Hiện nay, Penstock cung cấp đa dạng dòng máy nâng hạ van cửa phai, phù hợp với nhiều quy mô công trình khác nhau. Dưới đây là một số dạng phổ biến:

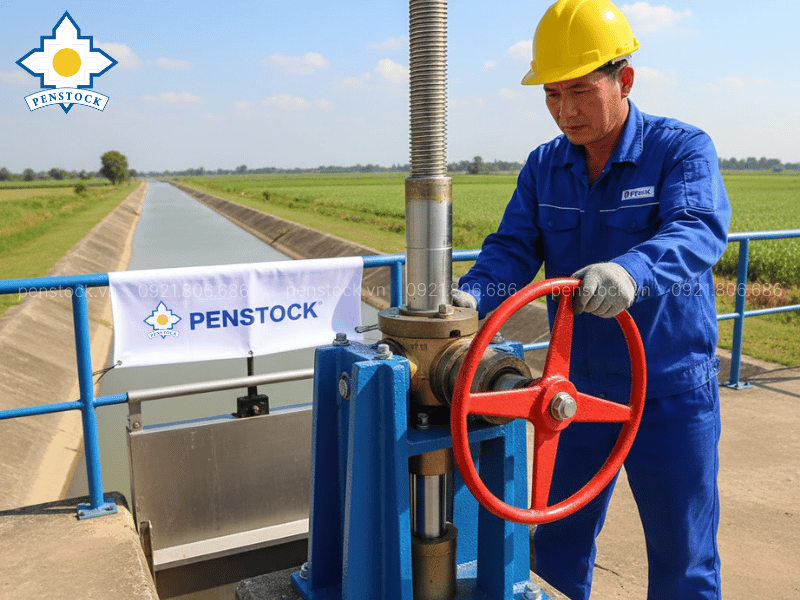

Máy nâng hạ trục vít (Manual Screw Hoist)
Đây là dòng thiết bị được sử dụng nhiều nhất trong các công trình thủy lợi nhỏ và trung bình. Cấu tạo đơn giản, vận hành bằng tay quay thông qua hệ thống trục vít – đai ốc, giúp nâng/hạ van dễ dàng mà không cần năng lượng điện. Máy nâng hạ trục vít của Penstock được gia công chính xác, sử dụng bạc đồng chịu mài mòn, ren vít thép không gỉ và bôi trơn tự động, đảm bảo tuổi thọ cao và vận hành mượt.

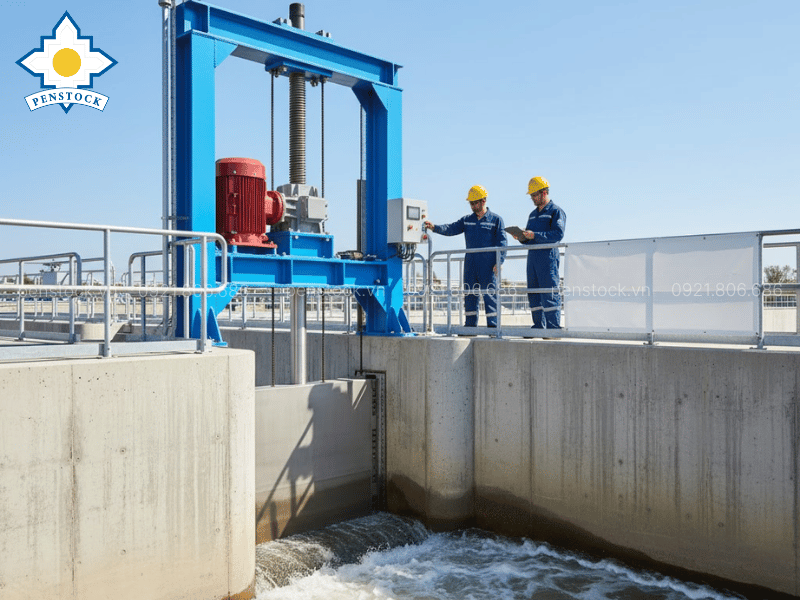

Máy nâng hạ điện (Electric Hoist)
Với các công trình quy mô lớn hoặc van có trọng lượng lớn, máy nâng hạ điện là lựa chọn tối ưu. Mô tơ điện truyền động qua hộp giảm tốc giúp điều khiển chính xác tốc độ nâng/hạ, đồng thời có thể tích hợp bộ giới hạn hành trình để đảm bảo an toàn.
Máy nâng hạ thủy lực (Hydraulic Hoist)
Được sử dụng cho các dự án thủy điện, cống điều tiết lớn hoặc môi trường chịu áp lực nước cao. Hệ thống nâng hạ thủy lực có khả năng chịu tải cực lớn, điều khiển tự động, đồng bộ với hệ thống SCADA hoặc PLC, phù hợp cho vận hành từ xa.
Máy nâng hạ song song và máy nâng hạ đôi
Một số công trình yêu cầu van cửa phai kích thước lớn (chiều rộng > 3m), khi đó cần sử dụng hệ thống máy nâng hạ đôi để phân bố đều lực nâng, tránh cong vênh cánh van. Penstock thiết kế đồng bộ cả hai máy hoạt động song song, đảm bảo độ chính xác tuyệt đối.
Ưu điểm khi sử dụng máy nâng hạ van Penstock
Penstock không chỉ sản xuất máy nâng hạ theo mẫu sẵn có, mà thiết kế – chế tạo đồng bộ theo yêu cầu từng dự án. Một số ưu điểm nổi bật:
- Độ chính xác cơ khí cao: Các chi tiết được tiện CNC, đảm bảo độ đồng trục và độ rơ ≤ 0.02mm.
- Vận hành êm, không rung lắc: Nhờ hệ bạc ren và ổ bi chất lượng cao.
- Tuổi thọ dài: Bề mặt trục vít được tôi cứng và mạ kẽm/nhuộm đen chống ăn mòn.
- Tùy chỉnh linh hoạt: Penstock tính toán lực nâng, tốc độ, hành trình phù hợp với từng loại cửa phai (từ vài trăm kg đến hàng chục tấn).
- Dễ bảo dưỡng: Các vị trí bôi trơn, kiểm tra được bố trí thuận tiện.
- Tương thích cao: Có thể lắp đặt cho cả cửa phai mới hoặc cải tạo cửa cũ.
Với mỗi công trình, Penstock đều tiến hành khảo sát hiện trạng, tính toán momen xoắn, và thiết kế bản vẽ chế tạo riêng, đảm bảo sự đồng bộ giữa máy nâng hạ – cánh van – khung đỡ, giúp hệ thống hoạt động mượt mà, không kẹt, không lệch.
Ứng dụng thực tế và lợi ích vận hành
Nhờ độ bền và khả năng chịu tải vượt trội, Máy nâng hạ van cửa phai là thiết bị không thể thiếu trong nhiều lĩnh vực:
- Thủy lợi và thủy điện: Điều tiết lưu lượng nước tại cống lấy nước, cửa xả đáy, và kênh mương, đảm bảo kiểm soát dòng chảy chính xác theo kế hoạch vận hành.
- Xử lý nước thải và cấp nước: Vận hành van cô lập tại các bể phản ứng, bể lắng, và trạm bơm, cho phép bảo trì và chuyển đổi khu vực xử lý một cách an toàn.
- Công nghiệp: Sử dụng trong các ứng dụng điều khiển lưu lượng bùn, bột giấy, hoặc vật liệu dạng hạt khác.
Kết luận
Máy nâng hạ van cửa phai là thành phần quyết định hiệu suất và độ tin cậy của bất kỳ hệ thống điều tiết dòng nước nào. Penstock cam kết mang đến giải pháp truyền động tải nặng, được thiết kế và chế tạo chuẩn kỹ thuật để đảm bảo van vận hành trơn tru, chính xác và bền bỉ trong mọi điều kiện. Với năng lực thiết kế, gia công và triển khai hàng trăm dự án cơ khí môi trường trên toàn quốc, Penstock tự tin mang đến cho các chủ đầu tư và đơn vị thi công những giải pháp thiết bị xử lý nước hiệu quả – bền vững – chuẩn kỹ thuật quốc tế.
