Trong kỷ nguyên số hóa công nghiệp, quy trình thiết kế các công trình năng lượng đang trải qua một bước chuyển mình mạnh mẽ từ các bản vẽ 2D tĩnh sang không gian số đa chiều động. Đối với các dự án có tính chất phức tạp về thủy lực và kết cấu như thủy điện, việc áp dụng công nghệ mô phỏng thủy điện không còn là một lựa chọn xa xỉ mà đã trở thành yêu cầu cốt yếu để đảm bảo an toàn và hiệu quả đầu tư. Thay vì dựa hoàn toàn vào các công thức kinh nghiệm hay hệ số an toàn dư thừa gây lãng phí, các kỹ sư tại Penstock sử dụng các phần mềm mô phỏng tiên tiến để tạo ra “bản sao số” (Digital Twin) của nhà máy trước khi đặt viên gạch đầu tiên. Điều này cho phép chủ đầu tư nhìn thấy trước cách dòng nước tương tác với thiết bị, dự báo các rủi ro tiềm ẩn như xâm thực hay rung động, từ đó đưa ra các quyết định tối ưu hóa thiết kế giúp tiết kiệm hàng tỷ đồng chi phí xây dựng và vận hành.
Sự chuyển dịch từ tính toán lý thuyết sang mô phỏng thực tế
Trước đây, việc thiết kế các hạng mục quan trọng như đường ống áp lực, buồng xoắn tuabin hay cửa van xả lũ chủ yếu dựa trên các công thức thủy lực kinh nghiệm (Empirical formulas). Mặc dù các công thức này đảm bảo tính an toàn, nhưng chúng thường đi kèm với hệ số an toàn rất lớn (Safety Factor), dẫn đến việc kết cấu công trình trở nên cồng kềnh và tốn kém vật liệu quá mức cần thiết. Hơn nữa, các tính toán lý thuyết khó có thể mô tả chính xác các hiện tượng thủy lực phức tạp diễn ra cục bộ tại các điểm gấp khúc hay nơi giao thoa giữa các dòng chảy.
Sự ra đời của công nghệ mô phỏng thủy điện đã giải quyết triệt để hạn chế này. Bằng việc chia nhỏ không gian tính toán thành hàng triệu phần tử lưới (Mesh) và giải các phương trình vi phân đạo hàm riêng, máy tính có thể tái hiện lại bức tranh dòng chảy một cách chân thực nhất. Tại Penstock, chúng tôi coi mô phỏng là bước đệm bắt buộc trong quy trình EPC. Nó giúp chuyển đổi các thiết kế từ trạng thái “đủ an toàn” sang trạng thái “tối ưu hóa”, cân bằng hoàn hảo giữa khả năng chịu lực, hiệu suất thủy lực và chi phí đầu tư.
Ứng dụng CFD Modeling (Mô phỏng động lực học chất lưu)
Một trong những ứng dụng quan trọng nhất trong mô phỏng thủy điện là CFD (Computational Fluid Dynamics). Đây là công cụ đắc lực giúp các kỹ sư của Penstock phân tích hành vi của dòng nước khi đi qua các thiết bị cơ khí thủy công.
Đối với các cửa van cung xả lũ hay van phẳng cửa lấy nước, việc kiểm soát dòng chảy là yếu tố sống còn. Thông qua CFD modeling, chúng tôi có thể quan sát được biểu đồ phân bố vận tốc (Velocity streamline) và biểu đồ áp suất (Pressure contour) tại mọi vị trí trên bề mặt cửa van. Điều này cực kỳ quan trọng để phát hiện sớm nguy cơ xâm thực (Cavitation) – “kẻ thù thầm lặng” của mọi nhà máy thủy điện. Xâm thực xảy ra khi áp suất tại một điểm giảm xuống dưới mức áp suất bão hòa, tạo ra các bọt khí và khi chúng vỡ ra sẽ gây rỗ bề mặt kim loại, làm giảm tuổi thọ thiết bị nhanh chóng.
Nhờ mô hình dòng chảy được số hóa, Penstock có thể chủ động điều chỉnh biên dạng của khe van, thay đổi góc nghiêng của ngưỡng tràn hoặc bổ sung các đường ống thông khí (Air vent) ngay trên bản vẽ 3D để triệt tiêu vùng áp suất âm. Kết quả là thiết bị được chế tạo ra sẽ vận hành êm ái, không bị rung động và có độ bền cao hơn hẳn so với các thiết kế truyền thống không qua kiểm chứng mô phỏng.

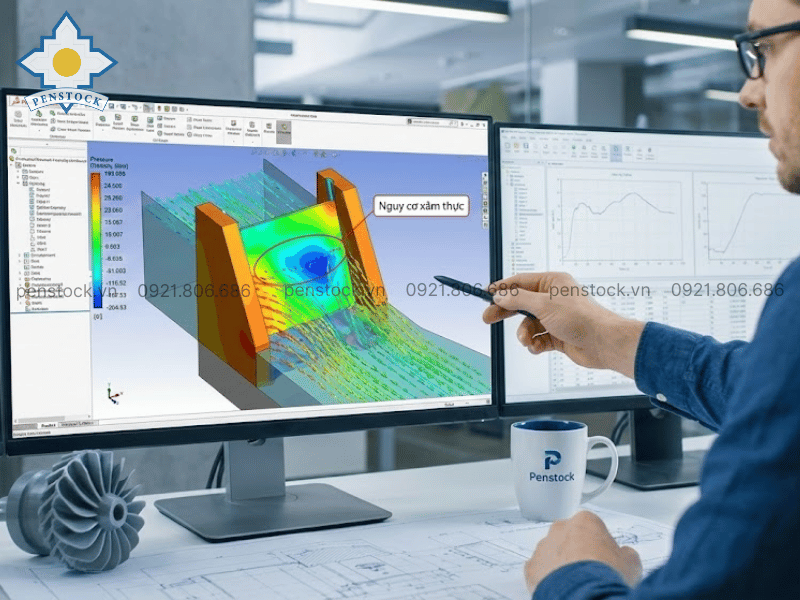

Mô phỏng động lực học chất lưu
Phân tích kết cấu bằng phương pháp phần tử hữu hạn (FEM)
Bên cạnh bài toán thủy lực, độ bền kết cấu của thiết bị dưới áp lực nước khổng lồ cũng là vấn đề được giải quyết bằng mô phỏng. Penstock sử dụng phương pháp Phân tích phần tử hữu hạn (Finite Element Method – FEM) để kiểm tra khả năng chịu lực của các thiết bị siêu trường siêu trọng như đường ống áp lực hay cánh van.
Trong môi trường mô phỏng, chúng tôi giả lập các kịch bản tải trọng khắc nghiệt nhất mà công trình có thể gặp phải, chẳng hạn như hiện tượng búa nước (Water Hammer) khi đóng van đột ngột hoặc tác động của động đất. Phần mềm sẽ chỉ ra chính xác các điểm tập trung ứng suất (Stress concentration points) – nơi có nguy cơ bị nứt gãy cao nhất. Dựa vào biểu đồ ứng suất Von-Mises thu được, các kỹ sư sẽ quyết định gia cường thêm gân tăng cứng tại các vị trí yếu hoặc giảm bớt độ dày thép tại các vị trí chịu lực thấp.
Quy trình thiết kế 3D kết hợp với phân tích FEM giúp Penstock tạo ra các sản phẩm cơ khí có tỷ lệ trọng lượng/độ bền tối ưu (High strength-to-weight ratio). Điều này không chỉ giúp tiết kiệm chi phí vật liệu thép (vốn chiếm tỷ trọng lớn trong giá thành) mà còn giảm tải trọng tác động lên công trình xây dựng, giúp chủ đầu tư tiết kiệm thêm chi phí bê tông cốt thép cho bệ móng.

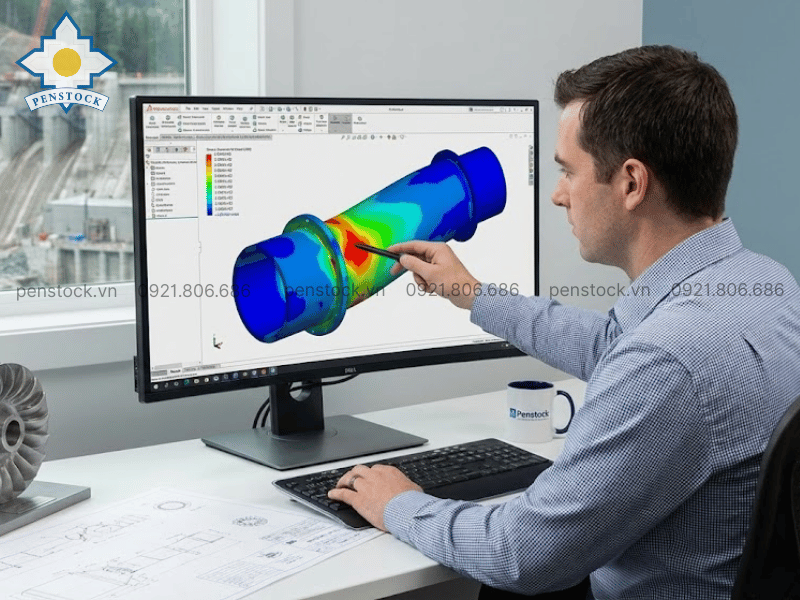

Phân tích kết cấu bằng kịch bản mô phỏng
Tối ưu hóa bố trí thiết bị bằng mô hình 3D trực quan
Không chỉ dừng lại ở tính toán chi tiết, mô phỏng thủy điện còn đóng vai trò quan trọng trong việc quy hoạch không gian nhà máy. Sự xung đột giữa hệ thống đường ống chằng chịt, cáp điện, hệ thống thông gió và kết cấu bê tông là ác mộng đối với mọi nhà thầu thi công.
Penstock ứng dụng mô hình hóa thông tin công trình (BIM) để dựng lại toàn bộ nhà máy trong không gian ảo 3D. Nhờ đó, chúng tôi thực hiện kiểm tra va chạm (Clash Detection) để phát hiện các điểm bất hợp lý: ví dụ như một đường ống cứu hỏa chạy xuyên qua dầm cầu trục, hoặc không gian thao tác không đủ để tháo lắp bu lông khi bảo trì. Việc phát hiện và xử lý các lỗi này trên mô hình số rẻ hơn gấp hàng nghìn lần so với việc phải đục phá bê tông để sửa chữa ngoài thực địa. Đối với Chủ đầu tư, mô hình 3D trực quan còn là công cụ để hình dung rõ nét về tài sản tương lai của mình, hỗ trợ đắc lực cho công tác báo cáo, gọi vốn và giám sát tiến độ.

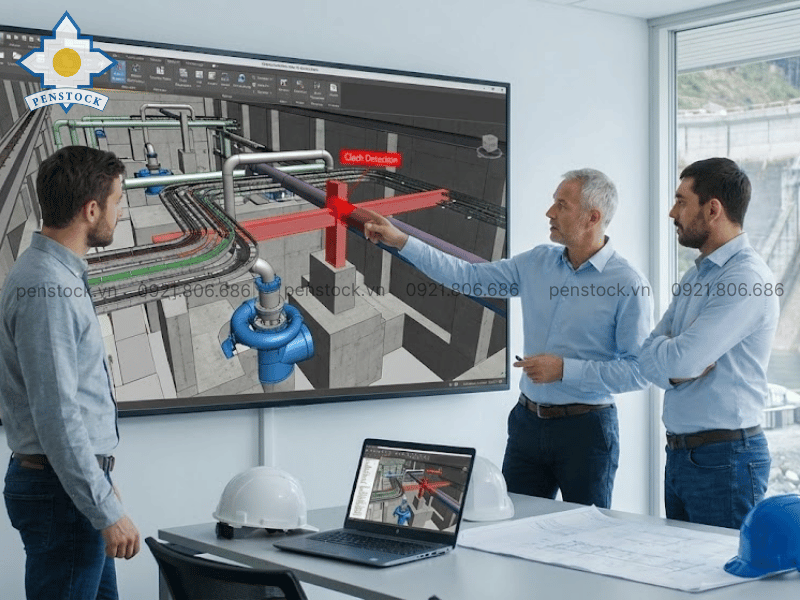

Xây dựng mô phỏng công trình bằng không gian ảo 3D
Lợi ích kinh tế từ việc đầu tư cho mô phỏng
Nhiều chủ đầu tư ban đầu thường e ngại chi phí bản quyền phần mềm và nhân sự cao cấp cho công tác mô phỏng. Tuy nhiên, nếu xét trên bài toán tổng thể, đây là khoản đầu tư mang lại lợi nhuận cao (High ROI).
Thứ nhất, mô phỏng giúp giảm thiểu rủi ro kỹ thuật (Technical Risk). Chi phí để sửa chữa một tuabin bị xâm thực hay một đường ống bị rung lắc lớn hơn rất nhiều so với chi phí thiết kế ban đầu. Sự an tâm tuyệt đối về mặt kỹ thuật là giá trị vô hình nhưng to lớn.
Thứ hai, mô phỏng giúp tối ưu hóa chi phí vật tư (CAPEX). Như đã phân tích, việc loại bỏ các hệ số an toàn dư thừa một cách khoa học giúp giảm hàng trăm tấn thép và hàng nghìn khối bê tông.
Thứ ba, mô phỏng giúp tăng hiệu suất phát điện (Revenue). Một biên dạng dòng chảy được tối ưu hóa qua CFD modeling sẽ giảm tổn thất cột nước (Head loss), nghĩa là với cùng một lượng nước, tuabin sẽ quay nhanh hơn và phát ra nhiều điện hơn. Doanh thu gia tăng này tích lũy qua 40-50 năm vòng đời dự án là một con số khổng lồ.
Xem thêm: Làm thế nào để dự án thủy điện đạt hiệu quả đầu tư tối đa
Penstock – Tiên phong ứng dụng công nghệ trong chế tạo
Tại Việt Nam, Penstock tự hào là một trong số ít các đơn vị tổng thầu EPC sở hữu năng lực thực hiện trọn gói từ khâu mô phỏng, thiết kế đến chế tạo và thi công. Chúng tôi không thuê ngoài dịch vụ tính toán, chúng tôi sở hữu đội ngũ kỹ sư được đào tạo bài bản và hệ thống phần mềm bản quyền mạnh mẽ.
Sự khác biệt của Penstock nằm ở chỗ chúng tôi là nhà chế tạo (Manufacturer). Kết quả mô phỏng không chỉ nằm trên máy tính, nó được chuyển hóa trực tiếp thành quy trình sản xuất tại nhà xưởng. Chúng tôi hiểu rằng một kết quả mô phỏng đẹp sẽ vô nghĩa nếu không thể gia công chính xác. Do đó, quy trình khép kín từ Simulation (Mô phỏng) đến Fabrication (Chế tạo) của Penstock đảm bảo sai số gần như bằng không.
Kết luận
Tóm lại, mô phỏng thủy điện là cầu nối giữa lý thuyết và thực tiễn, giữa thiết kế và vận hành, giữa an toàn và hiệu quả kinh tế. Trong bối cảnh công nghệ 4.0, việc ứng dụng các công cụ mô phỏng hiện đại như CFD, FEM, BIM là thước đo năng lực của một nhà thầu chuyên nghiệp. Penstock cam kết mang đến cho Quý chủ đầu tư những giải pháp thiết kế được tối ưu hóa đến từng chi tiết nhỏ nhất. Chúng tôi không chỉ cung cấp thiết bị, chúng tôi cung cấp sự đảm bảo về hiệu suất và độ bền thông qua các chứng cứ khoa học chính xác. Hãy để công nghệ của Penstock giúp dự án thủy điện của bạn đạt được hiệu quả đầu tư vượt trội và bền vững theo thời gian.
