Ngày nay, hệ thống kiểm soát nước đã trở thành xương sống của cơ sở hạ tầng. Bài viết này sẽ phân tích từ A đến Z về nguyên lý điều tiết mực nước. Đây là cẩm nang bắt buộc phải đọc cho bất kỳ ai làm trong ngành thủy lợi.
Với kinh nghiệm hàng chục năm từ thương hiệu Penstock, chúng tôi sẽ mang đến góc nhìn chuyên sâu nhất. Hãy cùng đi sâu vào từng chi tiết kỹ thuật ngay sau đây.
Khái niệm cốt lõi về hệ thống điều tiết nước

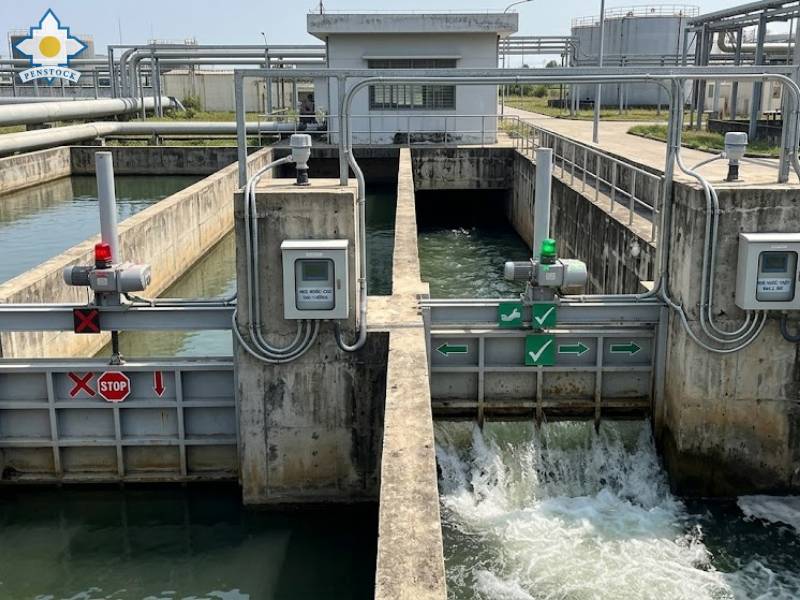

Ảnh thực tế nguyên lí hoạt động
Hệ thống điều tiết là một mạng lưới các thiết bị cơ khí và xây dựng. Nhiệm vụ duy nhất của nó là kiểm soát sự lưu thông của dòng chảy. Chúng ta có thể ngăn chặn, chia tách hoặc thay đổi hướng đi của nước.
Trong tự nhiên, nước luôn chảy tự do không theo quy luật. Nhưng khi có hệ thống điều tiết, con người nắm quyền làm chủ hoàn toàn. Nước sẽ chảy đến nơi cần đến vào đúng thời điểm.
Một hệ thống tiêu chuẩn bao gồm đập, kênh dẫn và đặc biệt là hệ thống cửa van. Mọi yếu tố này phối hợp nhịp nhàng dựa trên một nguyên lý điều tiết mực nước thống nhất.
Lợi ích sống còn của việc kiểm soát tài nguyên nước
Lợi ích của việc kiểm soát tài nguyên nước
Việc đầu tư hàng tỷ đồng vào các trạm bơm và đập nước không phải là sự lãng phí. Nó mang lại những giá trị vô giá cho xã hội và nền kinh tế.
Ngăn chặn thảm họa lũ lụt và ngập úng
Biến đổi khí hậu đang làm gia tăng các hiện tượng thời tiết cực đoan. Những trận mưa lớn có thể nhấn chìm cả một thành phố trong vài giờ. Hệ thống điều tiết giúp xả lũ nhanh chóng và an toàn.
Tại thượng nguồn, các hồ chứa lớn đóng vai trò cắt lũ. Chúng giữ lại lượng nước khổng lồ và chỉ xả ra một cách có kiểm soát. Nhờ đó, cuộc sống của người dân vùng hạ lưu được bảo vệ an toàn.
Thúc đẩy nền nông nghiệp công nghệ cao
Nông nghiệp không thể tồn tại nếu thiếu nước. Tuy nhiên, tưới quá nhiều hay quá ít đều làm hỏng mùa màng. Việc kiểm soát mực nước giúp đồng ruộng luôn đạt độ ẩm lý tưởng.
Vào mùa khô, hệ thống mở van để đưa nước từ sông ngòi vào kênh mương. Vào mùa mưa, hệ thống lại làm nhiệm vụ tiêu thoát nước úng. Mọi hoạt động đều tuân thủ chặt chẽ nguyên lý điều tiết mực nước.
Cung cấp nguồn nước sạch cho đô thị
Hàng triệu người dân thành phố cần nước sinh hoạt mỗi ngày. Nước thô từ sông hồ được dẫn về các nhà máy xử lý. Quá trình này đòi hỏi một lưu lượng chảy cực kỳ ổn định.
Nếu nước chảy quá nhanh, các hóa chất xử lý sẽ không kịp phát huy tác dụng. Cửa van Penstock đóng vai trò tinh chỉnh tốc độ dòng chảy này. Nó đảm bảo chất lượng nước đầu ra luôn đạt chuẩn y tế.
Đảm bảo vận hành cho nhà máy thủy điện
Thủy điện chiếm tỷ trọng lớn trong cơ cấu năng lượng quốc gia. Để turbine quay và tạo ra điện, cần có một cột áp nước đủ mạnh. Sự chênh lệch độ cao này được tạo ra bởi các đập dâng.
Kỹ sư vận hành sẽ điều chỉnh độ mở của cửa van dẫn nước. Lưu lượng nước đi qua sẽ quyết định công suất phát điện của nhà máy. Đây là ứng dụng thực tế nhất của các định luật vật lý cơ bản.
Phân tích chuyên sâu: Nguyên lý điều tiết mực nước
Một cỗ máy không thể chạy nếu thiếu động cơ. Tương tự, hệ thống điều tiết không thể hoạt động nếu trái các quy luật tự nhiên. Dưới đây là 4 nguyên lý nền tảng nhất.
Nguyên lý chênh lệch cột áp (Thế năng)
Nước có khối lượng và chịu tác dụng của trọng lực. Ở vị trí càng cao, nước càng có nhiều năng lượng tiềm tàng (thế năng). Khi được giải phóng, thế năng biến thành động năng tạo ra sức nước rất mạnh.
Nguyên lý điều tiết mực nước lợi dụng sự chênh lệch này để tạo dòng chảy tự nhiên. Kỹ sư không cần dùng máy bơm, chỉ cần mở van là nước tự chảy. Việc điều chỉnh độ mở van sẽ quyết định lượng thế năng được giải phóng.
Định luật Bernoulli trong cơ học lưu chất
Định luật này phát biểu rằng tổng năng lượng của một dòng chảy lý tưởng là không đổi. Trong một đường ống, nếu vận tốc dòng chảy tăng thì áp suất sẽ giảm xuống.
Khi nước đi qua một khe hẹp của cửa van, vận tốc của nó tăng vọt. Áp suất tại điểm đó giảm mạnh, đôi khi tạo ra bọt khí. Hiện tượng này gọi là xâm thực và có thể phá hủy bề mặt kim loại của van.
Nguyên lý bình thông nhau kinh điển
Đây là nguyên lý quen thuộc nhất từ thời trung học phổ thông. Hai hay nhiều bình chứa chất lỏng có đáy nối thông với nhau. Mặt thoáng của chất lỏng ở các bình sẽ luôn ở cùng một độ cao.
Nguyên lý này được ứng dụng xuất sắc trong các âu thuyền. Tàu thuyền có thể di chuyển qua các đập nước có độ cao khác nhau. Người ta chỉ cần bơm hoặc xả nước để cân bằng mực nước giữa các khoang.
Tác động của lực đẩy Archimedes
Mọi vật chìm trong chất lỏng đều chịu một lực đẩy hướng lên. Các hệ thống phao nổi hoặc van lật tự động hoạt động dựa trên nguyên lý này.
Khi mực nước dâng cao, lực đẩy Archimedes làm phao nổi lên. Chuyển động này kích hoạt cơ chế mở van xả một cách tự động. Đây là minh chứng hoàn hảo cho nguyên lý điều tiết mực nước bị động.
Cấu tạo chi tiết của một trạm điều tiết tiêu chuẩn
Để biến lý thuyết thành thực tế, chúng ta cần các cấu kiện cơ khí chính xác. Một trạm điều tiết hoàn chỉnh thường gồm 4 thành phần chính yếu.
Trái tim hệ thống: Cửa van (Penstock Valve)
Cửa van là tấm chắn bằng kim loại hoặc vật liệu composite. Nó được đặt ngang qua đường ống hoặc kênh dẫn. Tùy theo thiết kế, nó có thể di chuyển lên xuống hoặc xoay quanh một trục.
Bề mặt van phải chịu được áp lực nước khổng lồ mà không bị biến dạng. Khung van được đổ bê tông cố định vào thành kênh để tạo sự chắc chắn. Penstock tự hào là nhà sản xuất cửa van hàng đầu thị trường.
Hệ thống truyền động và động cơ (Actuator)
Cánh van bằng thép nguyên khối có thể nặng tới vài tấn. Sức người không thể đóng mở chúng một cách dễ dàng. Vì vậy, hệ thống cần các tời nâng, hộp số và động cơ điện.
Động cơ sẽ làm quay trục vít me, từ từ kéo cánh van lên cao. Đối với các van nhỏ, người ta có thể sử dụng vô lăng quay tay. Tốc độ đóng mở phải được tính toán để tránh hiện tượng búa nước.
Hệ thống gioăng cao su chống rò rỉ (Sealing)
Một cửa van đóng kín nhưng vẫn để nước rò rỉ thì hoàn toàn vô dụng. Gioăng cao su đóng vai trò then chốt trong việc làm kín. Nó được gắn xung quanh viền của cánh van hoặc khung van.
Khi van đóng lại, áp lực nước sẽ ép chặt cánh van vào gioăng cao su. Vật liệu phổ biến nhất là cao su EPDM hoặc Neoprene. Chúng có khả năng chịu nước, chống tia UV và không bị lão hóa nhanh.
Hệ thống cảm biến và điều khiển trung tâm (SCADA)
Hệ thống điều tiết hiện đại không thể thiếu “bộ não” điện tử. Các cảm biến sóng âm liên tục đo lường mực nước thực tế. Dữ liệu này được gửi về tủ điện điều khiển trung tâm.
Nếu nhận thấy mực nước vượt ngưỡng cho phép, hệ thống sẽ tự ra quyết định. Nó tự động kích hoạt động cơ để mở cửa van theo đúng nguyên lý điều tiết mực nước. Mọi thông số đều được lưu trữ lại để phân tích sau này.
Phân loại các dòng cửa van điều tiết phổ biến nhất
Không có một loại cửa van nào phù hợp cho mọi công trình. Các kỹ sư phải lựa chọn dựa trên địa hình, ngân sách và lưu lượng nước.
Cửa van trượt đứng (Sluice Gate / Penstock)
Đây là loại van phổ biến nhất trong các nhà máy xử lý nước và hệ thống kênh mương. Cánh van phẳng trượt lên xuống theo các rãnh dẫn hướng. Nó mang lại khả năng bịt kín tuyệt vời theo cả hai chiều dòng chảy.
Cửa van trượt có thể làm bằng gang đúc hoặc thép không gỉ. Nó cho phép kiểm soát lưu lượng cực kỳ chính xác. Bạn có thể mở van ở bất kỳ vị trí nào từ 1% đến 100%.
Cửa van lật một chiều (Flap Valve)
Giống như tên gọi, van này chỉ cho phép nước chảy theo một hướng duy nhất. Cánh van được treo trên một bản lề ở phía trên. Khi có áp lực nước từ bên trong, cánh van tự động mở ra để xả nước.
Khi nước bên ngoài dâng cao, áp lực sẽ ép chặt cánh van lại. Điều này ngăn chặn hoàn toàn hiện tượng nước chảy ngược. Nó thường được lắp đặt ở các cửa xả ven sông hoặc ven biển.
Cửa phai ngăn nước (Stop Log)
Cửa phai không phải là một tấm chắn nguyên khối. Nó bao gồm nhiều thanh phai (nhôm hoặc thép) xếp chồng lên nhau. Người ta sử dụng cần cẩu để thả từng thanh phai vào rãnh dẫn hướng.
Loại này ít khi dùng để điều tiết lưu lượng liên tục. Nó thường dùng để chặn dòng chảy tạm thời nhằm mục đích bảo trì hệ thống. Chi phí đầu tư cửa phai rẻ hơn rất nhiều so với cửa van trượt.
Cửa van cung (Radial Gate)
Nếu bạn từng nhìn thấy một đập thủy điện lớn, bạn chắc chắn đã thấy cửa van cung. Nó có hình dáng cong như một phần của hình trụ. Nước tạo áp lực lên mặt cong và truyền lực vào các thanh chống phía sau.
Thiết kế này giúp giảm thiểu lực ma sát khi đóng mở. Do đó, người ta có thể chế tạo các cửa van cung với kích thước khổng lồ. Đây là thiết bị không thể thiếu trong các công trình thủy lợi trọng điểm.
Tiêu chuẩn kỹ thuật khắt khe trong thiết kế và chế tạo
Hệ thống quản lý nước ảnh hưởng trực tiếp đến sinh mạng con người. Do đó, quy trình sản xuất phải tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt nhất.
Lựa chọn vật liệu siêu bền và chống ăn mòn
Nước là dung môi hòa tan tự nhiên và chứa nhiều tạp chất. Nước thải hoặc nước mặn có tính ăn mòn kim loại cực kỳ khủng khiếp. Vật liệu chế tạo cửa van phải được lựa chọn cẩn thận.
Thép không gỉ (Inox 304, 316) là lựa chọn hàng đầu nhờ khả năng chống gỉ sét. Gần đây, vật liệu composite (FRP) cũng đang lên ngôi nhờ đặc tính nhẹ và siêu bền. Penstock luôn tư vấn vật liệu tối ưu nhất cho từng môi trường cụ thể.
Tính toán khả năng chịu áp lực tĩnh (Static Head)
Cột nước càng sâu, áp lực đè lên van càng lớn. Kỹ sư phải dùng phần mềm mô phỏng (FEA) để tính toán độ võng của cánh van. Nếu cánh van quá mỏng, nó sẽ bị cong và gây rò rỉ nước.
Hệ thống khung dẫn hướng cũng phải đủ cứng cáp để chịu lực truyền từ cánh van. Một sai sót nhỏ trong tính toán có thể dẫn đến thảm họa vỡ van. Nguyên lý điều tiết mực nước an toàn luôn đặt yếu tố chịu lực lên hàng đầu.
Tiêu chuẩn về độ kín nước (AWWA C561/C562)
Hiệp hội Công trình Nước Hoa Kỳ (AWWA) quy định rất rõ về mức độ rò rỉ cho phép. Một cửa van tốt không được để rò rỉ quá 1.24 lít/phút trên mỗi mét chu vi gioăng.
Để đạt được con số này, bề mặt tiếp xúc phải được gia công phẳng tuyệt đối. Quá trình lắp ráp gioăng cao su phải được thực hiện tỉ mỉ bởi các thợ cơ khí lành nghề. Penstock tự tin đáp ứng mọi bài kiểm tra độ kín khắt khe nhất.
Hướng dẫn vận hành hệ thống an toàn và hiệu quả
Ngay cả một hệ thống hoàn hảo cũng sẽ hỏng nếu vận hành sai cách. Người công nhân cần nắm rõ quy trình vận hành chuẩn mực.
Bước 1: Kiểm tra tổng thể trước khi khởi động
Trước khi bấm nút mở van, phải kiểm tra khu vực xung quanh. Đảm bảo không có cành cây hay rác rưởi kẹt trong rãnh trượt. Kiểm tra các khớp nối cơ khí và lượng mỡ bôi trơn trên trục vít me.
Bước 2: Thao tác đóng mở van đúng kỹ thuật
Tuyệt đối không được mở van đột ngột từ 0% lên 100%. Việc này sẽ tạo ra sóng xung kích làm vỡ đường ống hoặc xói mòn kênh dẫn. Hãy mở van từ từ theo từng nấc nhỏ.
Luôn theo dõi đồng hồ đo dòng điện của động cơ. Nếu dòng điện tăng vọt bất thường, nghĩa là van đang bị kẹt. Phải dừng động cơ ngay lập tức để tránh cháy nổ.
Bước 3: Ghi chép nhật ký vận hành đầy đủ
Mọi thao tác đóng mở, thời gian và mức nước đều phải được ghi lại. Cuốn nhật ký này là tài liệu vô giá để theo dõi tuổi thọ thiết bị. Nó cũng là cơ sở để quy trách nhiệm nếu có sự cố xảy ra.
Quy trình bảo trì và bảo dưỡng hệ thống định kỳ
“Phòng bệnh hơn chữa bệnh” là nguyên tắc bất di bất dịch trong cơ khí. Bảo trì định kỳ giúp kéo dài tuổi thọ hệ thống lên gấp đôi.
Vệ sinh rác thải và mảng bám sinh học
Các loại rong rêu và vỏ hàu rất thích bám vào bề mặt cửa van. Nếu không cạo rửa thường xuyên, chúng sẽ làm kẹt gioăng cao su. Cần có lịch vệ sinh bằng vòi xịt áp lực cao ít nhất 6 tháng một lần.
Bôi trơn trục vít me và hộp số
Trục vít là nơi chịu lực ma sát lớn nhất khi đóng mở van. Nếu thiếu mỡ bò, ren trục sẽ bị mòn và phát ra tiếng kêu rít. Hãy bơm mỡ bò chịu nước chuyên dụng vào các vú mỡ định kỳ hàng tháng.
Thay thế gioăng cao su định kỳ
Dù tốt đến đâu, gioăng cao su cũng sẽ bị lão hóa sau 3 đến 5 năm sử dụng. Khi phát hiện cửa van có dấu hiệu rò rỉ nước lớn hơn bình thường, đó là lúc cần thay gioăng mới. Không nên tiết kiệm chi phí cho hạng mục quan trọng này.
Tương lai của ngành quản lý tài nguyên nước
Nền công nghiệp 4.0 đang thay đổi hoàn toàn cách chúng ta kiểm soát dòng chảy. Những công nghệ viễn tưởng nay đã trở thành hiện thực.
Tích hợp công nghệ IoT (Internet of Things)
Mọi cửa van, mọi cảm biến sẽ được kết nối vào mạng lưới Internet. Người kỹ sư không cần đội mưa gió ra tận đập nước để quay vô lăng nữa. Họ có thể ngồi ở phòng điều hòa và mở van bằng một cú chạm trên iPad.
Ứng dụng Trí tuệ nhân tạo (AI) trong dự báo
Trí tuệ nhân tạo sẽ phân tích hàng chục năm dữ liệu thủy văn. Nó có thể dự báo chính xác lượng nước đổ về hồ chứa trước cả tuần lễ. Từ đó, AI sẽ tự động lên kịch bản xả lũ tối ưu nhất.
Hệ thống sẽ chủ động điều chỉnh nguyên lý điều tiết mực nước để cân bằng giữa việc tích nước và chống ngập. Rủi ro sai sót do yếu tố con người sẽ được giảm xuống mức bằng không.
Tổng kết lại
Nắm vững nguyên lý điều tiết mực nước là nền tảng để chinh phục sức mạnh của tự nhiên. Từ những định luật vật lý cơ bản, con người đã tạo ra những hệ thống cơ khí vĩ đại để bảo vệ và phát triển xã hội.
Việc thiết kế, lựa chọn thiết bị và vận hành hệ thống đòi hỏi kiến thức chuyên môn sâu rộng. Đừng thỏa hiệp với các sản phẩm kém chất lượng khi liên quan đến an toàn tài nguyên nước.
Thương hiệu Penstock tự hào là đối tác đồng hành cùng các công trình thủy lợi hiện đại. Hy vọng cẩm nang toàn tập này đã mang lại cho bạn những thông tin giá trị và thiết thực nhất.
