Những hạn chế cửa phai lắp tường và giải pháp khắc phục tối ưu

Mặc dù van cửa phai lắp tường đang trở thành xu hướng thiết kế chủ đạo trong các công trình thủy công nhờ loại bỏ các khe rãnh bê tông phức tạp. Tuy nhiên, dưới con mắt của các kỹ sư kết cấu và chuyên gia vận hành lão luyện, giải pháp này không phải là “chiếc đũa thần” giải quyết mọi vấn đề. Thực tế cho thấy, hạn chế cửa phai lắp tường nằm ẩn sâu trong các tương tác vật lý giữa kết cấu thép và bê tông, nơi mà những sai số milimet hay sự tính toán sai lệch về lực cắt của bu lông neo có thể dẫn đến thảm họa rò rỉ hoặc phá hủy thiết bị chỉ sau thời gian ngắn vận hành. Nếu không nắm bắt chi tiết những điểm yếu cửa phai này để có biện pháp can thiệp kỹ thuật ngay từ khâu thiết kế, Chủ đầu tư sẽ phải đối mặt với rủi ro sự cố rất cao. Bài viết này Penstock sẽ đi sâu vào phân tích bản chất cơ học của các hạn chế này và trình bày các giải pháp xử lý mà chúng tôi đang áp dụng cho các dự án trọng điểm.

Thách thức về kết cấu: Sự phụ thuộc tuyệt đối vào liên kết Bu lông

Đây là điểm yếu cửa phai lắp tường lớn nhất về mặt cơ học. Toàn bộ sự an toàn của thiết bị không dựa vào khối bê tông vững chãi mà “treo” hoàn toàn trên hệ thống bu lông neo (Anchor bolts).

Phân tích kỹ thuật sâu: Khi van đóng và chịu cột áp nước lớn, hai loại lực chính sẽ tác động lên bu lông:

    • Lực nhổ (Tensile load): Do mô-men uốn từ áp lực nước đẩy cánh van và khung van tách ra khỏi tường.
    • Lực cắt (Shear load): Do trọng lượng bản thân của van và lực đóng (khi nêm ép) có xu hướng làm van trượt xuống. Rủi ro xảy ra là hiện tượng “bê tông hình nón” (Concrete cone failure) – tức là bu lông không đứt, nhưng mảng bê tông xung quanh bu lông bị vỡ vụn do không chịu nổi lực nhổ, dẫn đến van bị bật khỏi tường. Ngoài ra, việc sử dụng bu lông Inox cấy vào tường cốt thép thường (thép đen) nếu không cách điện tốt sẽ gây ra ăn mòn điện hóa (Galvanic corrosion) âm thầm phá hủy liên kết.

Giải pháp kỹ thuật của Penstock: Chúng tôi không dùng bu lông nở sắt (Mechanical anchors) cho các van chịu áp lớn.

    • Sử dụng Bu lông hóa chất (Chemical Anchors): Penstock sử dụng keo cấy thép cường độ cao (như Hilti RE 500 hoặc Ramset G5) để tạo liên kết phân bố đều lực vào bê tông, chịu được rung động và không gây ứng suất cục bộ lên nền.
    • Tính toán FEM: Kỹ sư Penstock sử dụng phần mềm mô phỏng phần tử hữu hạn (Finite Element Method) để tính toán chính xác số lượng, đường kính và độ sâu cấy bu lông cần thiết, đảm bảo hệ số an toàn (Safety Factor) luôn > 2.5.
hạn chế cửa phai lắp tường

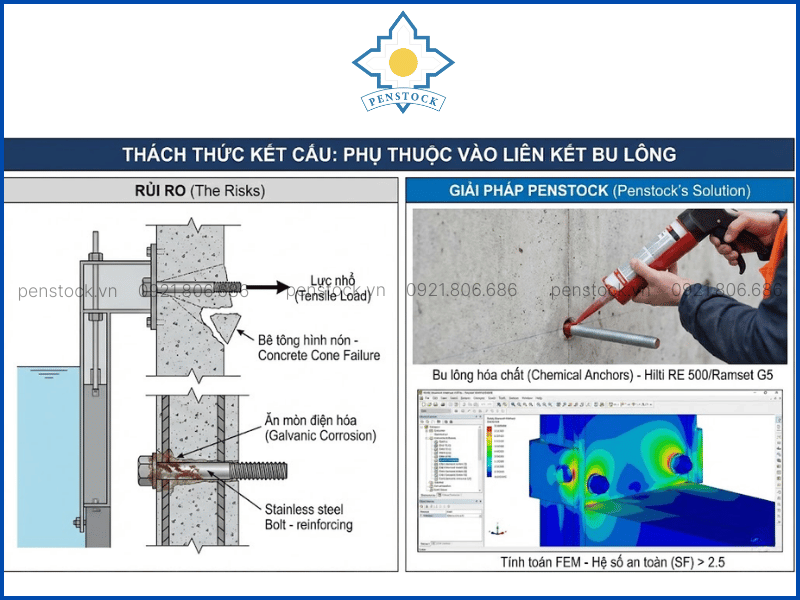

Hạn chế: 1 Thách thức về kết cấu

Thách thức về dung sai xây dựng: Cái bẫy “Mặt phẳng hoàn hảo”

Một hạn chế cửa phai lắp tường khiến các nhà thầu xây dựng “đau đầu” là yêu cầu về độ phẳng bề mặt lắp đặt (Civil Tolerance).

Vấn đề thực tế: Tiêu chuẩn xây dựng thông thường (TCVN) cho phép độ lồi lõm bề mặt bê tông khoảng ±10mm. Tuy nhiên, khung van cơ khí chỉ cho phép sai số ±2mm. Khi ốp một khung Inox cứng vào một bức tường lồi lõm và siết chặt bu lông, khung van sẽ bị biến dạng cưỡng bức (Warping). Chỉ cần khung bị vặn 3mm, khe hở giữa cánh và gioăng sẽ xuất hiện. Lúc này, dù bạn có siết chặt tay quay đến đâu, nước vẫn rò rỉ. Nghiêm trọng hơn, sự biến dạng khung sẽ làm tăng ma sát, dẫn đến kẹt cánh van hoặc quá tải động cơ nâng hạ.

Quy trình kiểm soát giao diện của Penstock: Chúng tôi không bao giờ lắp đặt ngay.

    • Bước 1: Khảo sát Laser 3D toàn bộ bề mặt tường chờ.
    • Bước 2: Xử lý bề mặt (Surface Preparation). Nếu sai số < 5mm, chúng tôi sử dụng băng đệm cao su xốp (EPDM Foam Gasket) dày 10mm có khả năng đàn hồi cao để bù đắp khe hở. Nếu sai số > 5mm, chúng tôi yêu cầu trám vá bằng vữa không co ngót (Non-shrink Grout) gốc xi măng chịu lực cao.
    • Bước 3: Quy trình siết bu lông “ngôi sao” (Star pattern) bằng cờ lê lực (Torque wrench) để đảm bảo lực ép đều, không gây vặn khung.
hạn chế cửa phai lắp tường

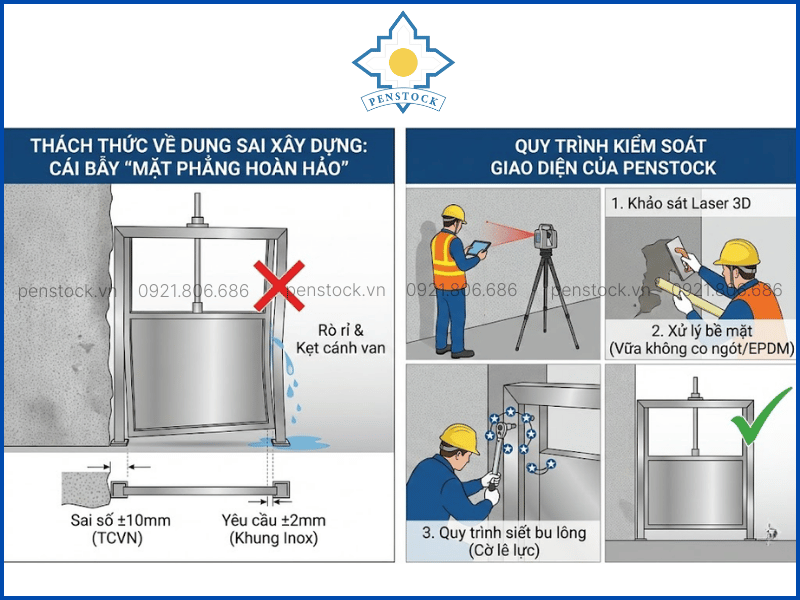

Hạn chế 2: Thách thức về dung sai xây dựng

Thách thức về thủy lực: Rủi ro xâm thực và rung động

Van lắp tường thường nhô ra khỏi mặt tường (Protrusion), tạo thành vật cản dòng chảy.

Hiện tượng xâm thực (Cavitation): Khi dòng nước chảy qua khe hẹp của van với vận tốc lớn (>5m/s), sự thay đổi áp suất đột ngột tại các cạnh sắc của khung van sẽ tạo ra bọt khí xâm thực. Khi các bọt khí này vỡ ra, chúng tạo áp lực cực lớn ăn mòn bề mặt Inox và bê tông xung quanh. Ngoài ra, kết cấu “treo” của van lắp tường có độ cứng vững thấp hơn van chôn ngầm. Nếu không tính toán kỹ tần số dao động riêng, van có thể bị cộng hưởng (Resonance) với dòng chảy, gây rung lắc dữ dội và phá hủy các mối hàn sau thời gian ngắn vận hành.

Giải pháp thiết kế của Penstock:

    • Thiết kế khí động học: Các cạnh của khung van Penstock tiếp xúc với dòng chảy đều được bo tròn hoặc vát mép để giảm thiểu tách dòng và xâm thực.
    • Gân tăng cứng (Reinforcement Ribs): Chúng tôi bố trí hệ thống gân tăng cứng dày đặc ở mặt sau khung van để tăng mô-men quán tính, triệt tiêu rung động. Đối với các van khổ lớn (>2m), chúng tôi bổ sung các thanh chống rung (Anti-vibration support) neo thêm vào tường.
hạn chế cửa phai lắp tường

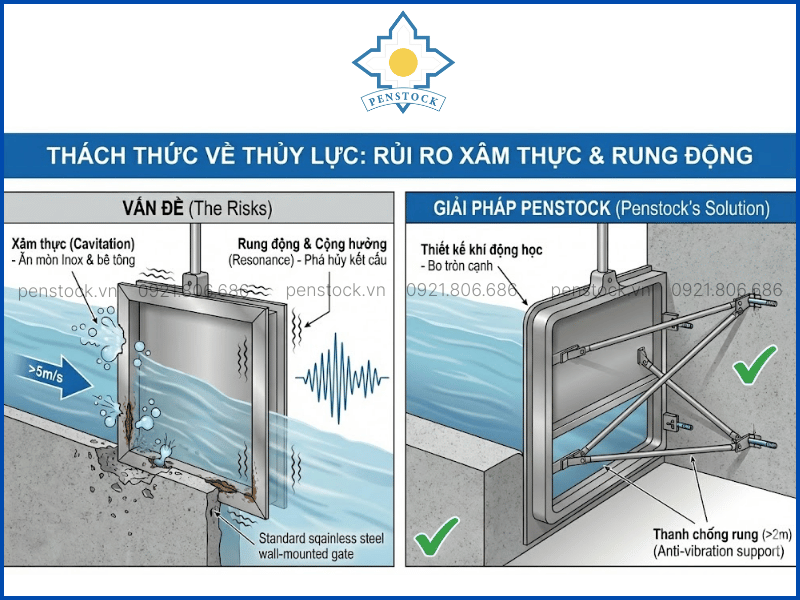

Hạn chế 3: Thách thức về thuỷ lực

Thách thức về vận hành: Không gian và Bảo trì gioăng đáy

Trong các hầm bơm chật hẹp, điểm yếu cửa phai lắp tường bộc lộ rõ ở vấn đề không gian chiếm dụng.

Vấn đề va chạm không gian: Khung van lắp tường thường dày từ 150-300mm. Trong các hố bơm (Wet well) có kích thước nhỏ, phần nhô ra này thường xuyên va chạm với bơm chìm khi kéo bơm lên bảo dưỡng, hoặc cản trở hoạt động của gầu máy vớt rác. Bên cạnh đó, gioăng đáy của van lắp tường (Flush Bottom Seal) là vị trí dễ tổn thương nhất. Do nằm nổi trên sàn, sỏi đá và rác cứng rất dễ kẹt vào khe gioăng khi đóng van. Nếu gioăng bị rách, việc thay thế gioăng đáy đòi hỏi phải tháo toàn bộ cánh van ra, tốn nhiều công sức hơn so với thay gioăng bên.

Giải pháp tối ưu không gian:

    • Dòng sản phẩm Low-Profile: Penstock cung cấp dòng van có biên dạng siêu mỏng, sử dụng ty chìm (Non-rising stem) để tiết kiệm chiều cao trần.
    • Gioăng đáy “Dao cắt” (Knife-Gate Design): Để khắc phục kẹt rác đáy, chúng tôi thiết kế mép dưới cánh van dạng lưỡi dao vát sắc bằng Inox 316. Khi đóng xuống, cánh van sẽ “cắt” xuyên qua lớp bùn đất hoặc rác mềm để ép chặt vào gioăng cao su hình “nốt nhạc” (Musical note seal), đảm bảo kín nước tuyệt đối ngay cả trong môi trường nước thải lẫn tạp chất.

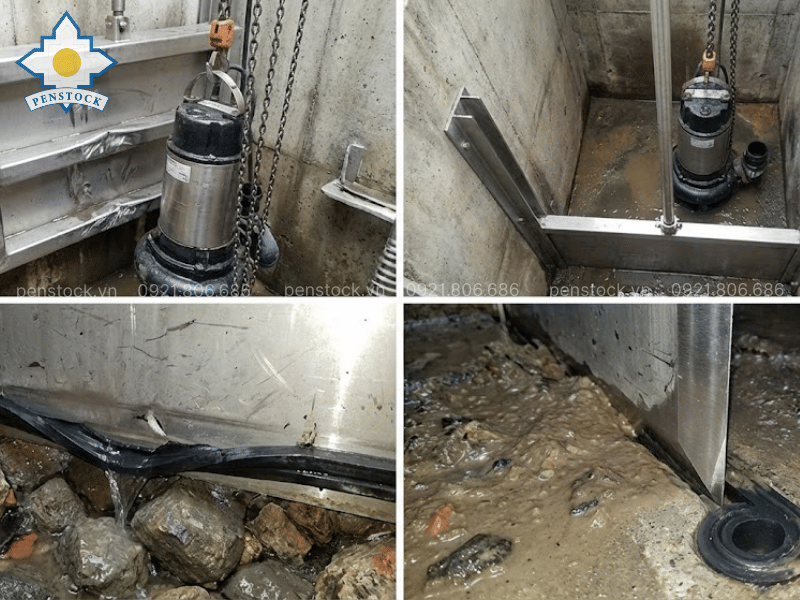

Hạn chế 4: Thách thức về vận hành

Hạn chế 4: Thách thức về vận hành

Thách thức về tài chính: Bài toán CAPEX ban đầu

Không thể phủ nhận, chi phí sản xuất (Manufacturing Cost) của van lắp tường cao hơn van thả rãnh.

Phân tích chi phí: Van thả rãnh tận dụng bê tông chịu lực, nên khung van rất nhẹ (chỉ là các thanh ray). Van lắp tường phải tự chịu lực, nên khung van là một kết cấu hộp Inox khối lượng lớn. Lượng vật tư Inox tiêu tốn có thể gấp 2-3 lần van thường. Điều này làm tăng chi phí đầu tư ban đầu (CAPEX).

Góc nhìn đầu tư của Penstock: Chúng tôi giúp Chủ đầu tư nhìn thấy “phần chìm của tảng băng”. Dù chi phí mua thiết bị tăng 20%, nhưng chi phí xây dựng (nhân công cốp pha, bê tông phức tạp) giảm đi 30%. Quan trọng hơn, chi phí rủi ro (Risk Cost) giảm về gần bằng 0 vì loại bỏ được các lỗi rò rỉ ngầm trong bê tông khó sửa chữa. Penstock cam kết tối ưu hóa thiết kế bằng phần mềm, chỉ sử dụng độ dày vật liệu đúng chỗ cần thiết, giúp giảm giá thành sản phẩm mà không hy sinh chất lượng.

Xem thêm: Những ưu điểm của van cửa phai lắp tường trong công trình

Kết luận

Nhìn thẳng vào những hạn chế cửa phai lắp tường không phải để bàn lùi, mà để chuẩn bị kỹ lưỡng hơn cho một giải pháp công nghệ tiên tiến. Những thách thức về kết cấu bu lông, độ phẳng tường hay rung động thủy lực thực chất là những bài kiểm tra năng lực của nhà thầu. Khi được tính toán và thi công bởi một đơn vị chuyên sâu như Penstock – với sự hỗ trợ của công nghệ mô phỏng, vật liệu tiên tiến và quy trình kiểm soát chất lượng khắt khe – van lắp tường sẽ chuyển hóa từ một “thiết bị khó tính” trở thành một “trợ thủ đắc lực”, mang lại sự an toàn, bền bỉ và hiệu quả kinh tế vượt trội cho công trình của Quý khách hàng. Nếu bạn đang tìm kiếm một giải pháp cửa phai lắp tường “may đo” chính xác, khắc phục hoàn toàn các nhược điểm về rò rỉ và lắp đặt, hãy để các kỹ sư của Penstock đồng hành cùng dự án ngay từ giai đoạn thiết kế.
