Phương pháp tính toán tải trọng cửa phai chuẩn xác

Trong thiết kế công trình thủy công, việc xác định chính xác tải trọng cửa phai (Sluice Gate Loads) là yếu tố tiên quyết đảm bảo độ bền vững cho toàn bộ hệ thống. Không chỉ chịu trọng lượng bản thân, cửa van còn đối mặt với áp lực nước tĩnh khổng lồ, lực ma sát lớn và các lực thủy động học phức tạp thay đổi liên tục. Nhiều sự cố nghiêm trọng như cong vênh cánh van hay đứt trục ty thường bắt nguồn từ sự chủ quan trong khâu tính toán hoặc áp dụng hệ số an toàn không đủ. Bài viết chuyên sâu này Penstock sẽ phân tích chi tiết các thành phần lực tác động, cung cấp công thức tính toán theo tiêu chuẩn quốc tế và quy trình kiểm soát an toàn kết cấu, giúp Chủ đầu tư loại bỏ rủi ro kỹ thuật và tối ưu hóa thiết kế ngay từ đầu.

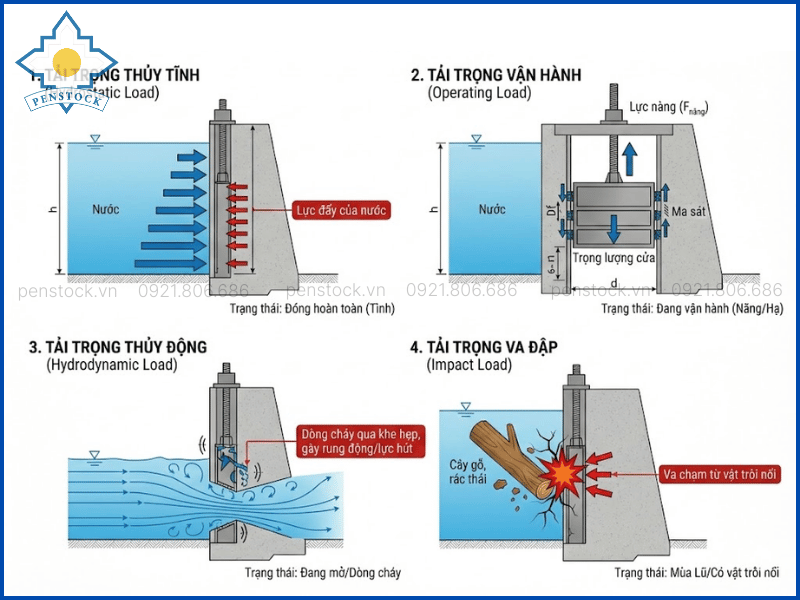

Tổng quan về các loại tải trọng tác động

Để thiết kế một cửa phai “đúng và đủ”, kỹ sư phải phân tích tải trọng trong các trạng thái làm việc khác nhau: trạng thái đóng hoàn toàn (tĩnh) và trạng thái đang vận hành (động). Các tải trọng chính bao gồm:

1. Tải trọng thủy tĩnh (Hydrostatic Load): Là lực đẩy của nước tác động lên bề mặt cánh van. Đây là lực lớn nhất và quyết định độ dày của kết cấu.

2. Tải trọng vận hành (Operating Load): Là lực cần thiết để thắng được ma sát và trọng lượng để nâng hoặc hạ cánh van.

3. Tải trọng thủy động (Hydrodynamic Load): Sinh ra do dòng chảy qua khe hẹp khi mở van, gây rung động hoặc lực hút.

4. Tải trọng va đập (Impact Load): Do cây gỗ, rác thải va vào cửa van trong mùa lũ.

Phân tích tải trọng thủy tĩnh (Hydrostatic Pressure)

Đây là thành phần lực cơ bản nhất. Áp lực nước phân bố lên cánh van theo quy luật hình tam giác: bằng 0 ở mặt thoáng và tăng tuyến tính theo độ sâu.

Công thức tính:

P = p.g.h

Trong đó:

• P: Áp suất tại điểm tính toán (N/m²).
• p: Khối lượng riêng của nước (1000 kg/m³).
• g: Gia tốc trọng trường (9.81 m/s²).
• h: Chiều cao cột nước tính từ mặt thoáng đến điểm tính toán.

Tổng lực tác dụng (F): Là thể tích của biểu đồ áp lực. Đối với cửa phai hình chữ nhật đặt thẳng đứng, tổng lực tác dụng vào tâm áp lực (thường nằm ở 1/3 chiều cao tính từ đáy) được tính bằng diện tích cánh van nhân với áp suất tại trọng tâm.

Lưu ý quan trọng của Penstock: Chúng tôi luôn phân biệt rõ hai trường hợp chịu lực để tính toán bu lông neo và độ dày khung:

• Áp suất thuận (On-seating): Nước ép cánh van vào khung. Lực này giúp tăng độ kín nhưng gây uốn lớn cho cánh van.
• Áp suất nghịch (Off-seating): Nước đẩy cánh van tách khỏi khung. Lực này tác động trực tiếp lên hệ thống nêm khóa (Wedges) và bu lông neo (Lực nhổ). Nếu không tính toán kỹ, van sẽ bị hở gioăng và rò rỉ.

Tính toán lực nâng vận hành (Hoisting Force)

Đây là thông số quan trọng nhất để chọn công suất động cơ (Actuator) hoặc hộp số tay quay. Nếu tính thiếu, van sẽ không mở được (kẹt) hoặc động cơ bị quá tải (Trip).

Công thức tổng quát xác định lực nâng cần thiết:

F_lift = F_friction + F_weight + F_downpull + F_breakaway

Lực ma sát (Friction Force – F_friction)

Là lực cản lớn nhất khi khởi động. Nó sinh ra tại 2 vị trí:

• Ma sát tại gioăng chắn nước: Gioăng cao su ép chặt vào khung tạo ra ma sát nghỉ rất lớn.
• Ma sát tại thanh dẫn hướng: Áp lực nước ép cánh van trượt trên ray.

F_f = μ . F_water

Trong đó μ là hệ số ma sát. Tại Penstock, chúng tôi sử dụng đệm trượt UHMWPE có hệ số μ = 0.2, thấp hơn nhiều so với ma sát kim loại – kim loại (μ = 0.5 ÷ 0.7), giúp giảm đáng kể lực nâng.

Trọng lượng phần động (Moving Weight – F_weight)

Bao gồm trọng lượng cánh van (G_gate) và trọng lượng trục ty (G_stem). Khi nâng van lên, động cơ phải thắng trọng lực này. Ngược lại, khi hạ van xuống (Closing), trọng lượng này hỗ trợ việc đóng (trừ trường hợp dùng ty chìm chịu lực đẩy nổi).

Lực khởi động (Breakaway Force)

Khi van đóng chặt trong thời gian dài, hiện tượng “dính” (Stiction) giữa gioăng cao su và khung kim loại sẽ xảy ra. Lực cần thiết để “bứt” van ra khỏi vị trí đóng (Unseating force) thường lớn gấp 1.2 – 1.5 lần lực nâng thông thường. Penstock luôn đưa hệ số này vào tính toán an toàn.

Tải trọng thủy động và lực hút (Downpull Force)

Đây là “kẻ thù giấu mặt” nguy hiểm nhất đối với các cửa van kích thước lớn và cột áp cao.

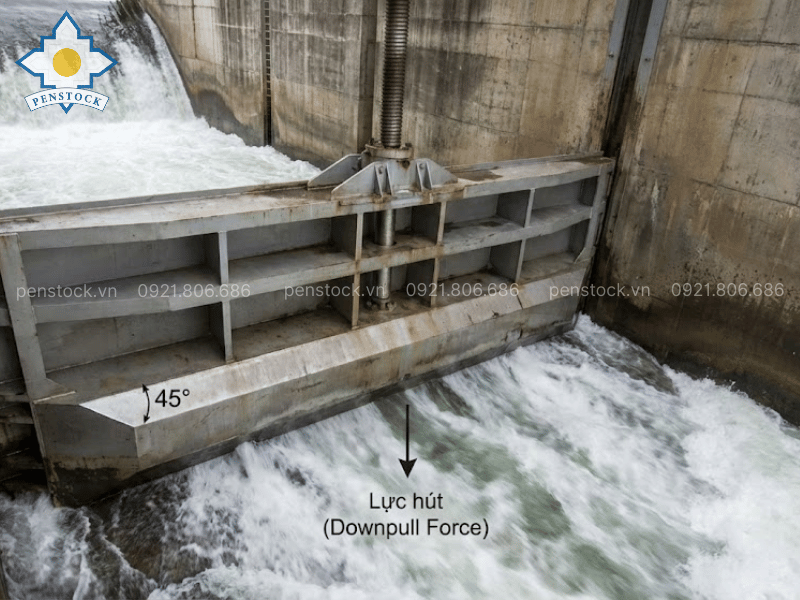

Hiện tượng Downpull: Khi cửa van mở một phần, dòng nước chảy qua khe hẹp dưới đáy với vận tốc rất cao. Theo định luật Bernoulli, vận tốc tăng thì áp suất giảm. Sự chênh lệch áp suất giữa mặt trên và mặt dưới của dầm đáy cánh van tạo ra một lực hút hướng xuống dưới (Downpull force).

• Nếu lực này quá lớn, nó sẽ cộng hưởng với trọng lượng van, kéo tuột cánh van xuống, gây quá tốc cho động cơ hoặc làm cong trục ty nếu đang cố giữ van.
• Giải pháp thiết kế của Penstock: Chúng tôi tối ưu hóa biên dạng dầm đáy (Bottom Lip) dạng vát nhọn 45 độ hoặc cong khí động học để giảm thiểu vùng áp suất thấp, triệt tiêu lực hút này.

Quy trình kiểm soát an toàn kết cấu tại Penstock

Tại Penstock, chúng tôi không “áng chừng” tải trọng. Mọi sản phẩm đều trải qua quy trình thiết kế kỹ thuật số khép kín:

1. Thiết lập thông số đầu vào: Thu thập dữ liệu mực nước thượng lưu (Max WL), hạ lưu (Min WL) và kích thước thông thủy.

2. Mô phỏng 3D & FEM: Sử dụng phần mềm ANSYS hoặc SolidWorks Simulation để dựng mô hình chịu lực. Chúng tôi chạy phân tích ứng suất (Stress analysis) để kiểm tra xem bản lá có bị võng quá giới hạn 1/360 hay không.

3. Hệ số an toàn (Safety Factor – SF):

• • Đối với kết cấu thép (Cánh, Khung): SF ≥ 2.0 (Ứng suất làm việc < 1/2 Giới hạn chảy).
  • Đối với bu lông neo: SF ≥ 4.0.
  • Đối với động cơ nâng: SF ≥ 1.25 so với tải trọng tính toán cực đại.

Kết luận

Tổng kết lại, việc tính toán tải trọng cửa phai là một bài toán tổng hợp đa biến, đòi hỏi sự am hiểu sâu sắc về cơ học chất lỏng và sức bền vật liệu. Một sai số nhỏ trong việc xác định hệ số ma sát hay bỏ qua lực hút thủy động đều có thể dẫn đến những hậu quả đắt giá như hỏng hóc thiết bị hoặc gián đoạn vận hành. Penstock, với hơn 10 năm kinh nghiệm là một nhà sản xuất thiết bị cơ khí thủy công, cam kết mang đến cho Chủ đầu tư những giải pháp cửa phai được thiết kế “thừa bền, đủ chuẩn”, dựa trên các cơ sở tính toán khoa học và phần mềm mô phỏng tiên tiến nhất. Lựa chọn Penstock là lựa chọn sự an tâm tuyệt đối về mặt kết cấu, đảm bảo công trình vững vàng trước mọi áp lực của dòng nước trong suốt vòng đời dự án. Đừng để rủi ro kỹ thuật ảnh hưởng đến công trình của bạn. Hãy liên hệ ngay với Penstock để được đội ngũ kỹ sư hỗ trợ tính toán thủy lực và lựa chọn thiết bị tối ưu miễn phí.
