Trong nhiều dự án thủy lợi và thủy điện vừa và nhỏ, van cửa phai kênh thường được xem là hạng mục “đơn giản”. Bản vẽ có, kích thước rõ, vật tư đủ, thợ quen tay. Nhưng thực tế vận hành lại cho thấy điều ngược lại: phần lớn sự cố van cửa phai kênh không xuất phát từ thiết kế, mà từ lắp đặt sai kỹ thuật.
Tại Penstock, chúng tôi đã tiếp nhận không ít công trình gặp tình trạng cửa phai kẹt, đóng mở nặng, rò rỉ nước hoặc motor nhanh hỏng chỉ sau 6–12 tháng vận hành. Khi rà soát lại, điểm chung không nằm ở vật liệu hay tiêu chuẩn, mà nằm ở quy trình lắp đặt bị làm tắt hoặc làm theo thói quen.

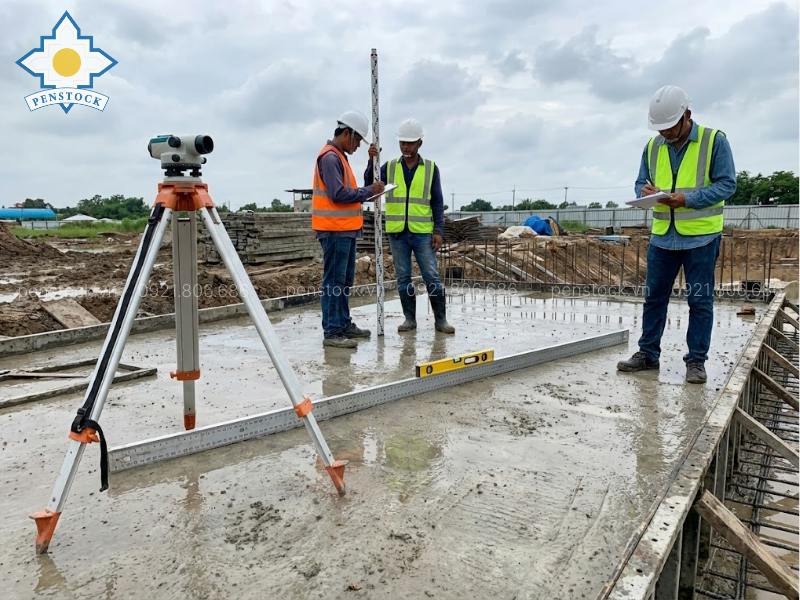

Kiểm tra điều kiện công trình trước khi lắp đặt van cửa phai kênh
Đây là bước thường bị bỏ qua nhiều nhất vì tâm lý “cửa đã gia công xong rồi, lắp vào là chạy”. Thực tế, điều kiện công trình quyết định 30–40% độ ổn định vận hành của van cửa phai kênh.
Checklist kỹ thuật
– Cao độ đáy kênh tại vị trí lắp cửa
– Độ phẳng và độ vuông của bệ bê tông
– Sai lệch tim kênh so với bản vẽ thiết kế
– Tình trạng bề mặt bê tông tiếp xúc ray và khung cửa
– Không gian thao tác lắp đặt và bảo trì sau này
Tình huống thực tế
Một công trình thủy lợi miền Trung, bệ bê tông van cửa phai kênh bị nghiêng 4–5 mm trên chiều cao 1,5 m. Khi lắp cửa, thợ căn chỉnh theo mắt thường. Ban đầu cửa vẫn chạy, nhưng sau 3 tháng, ray dẫn hướng mòn lệch, cửa bắt đầu kẹt khi mực nước lên cao.
👉 Nguyên nhân không nằm ở cửa, mà ở bệ bê tông không đạt điều kiện lắp đặt.
Quy trình lắp đặt van cửa phai kênh

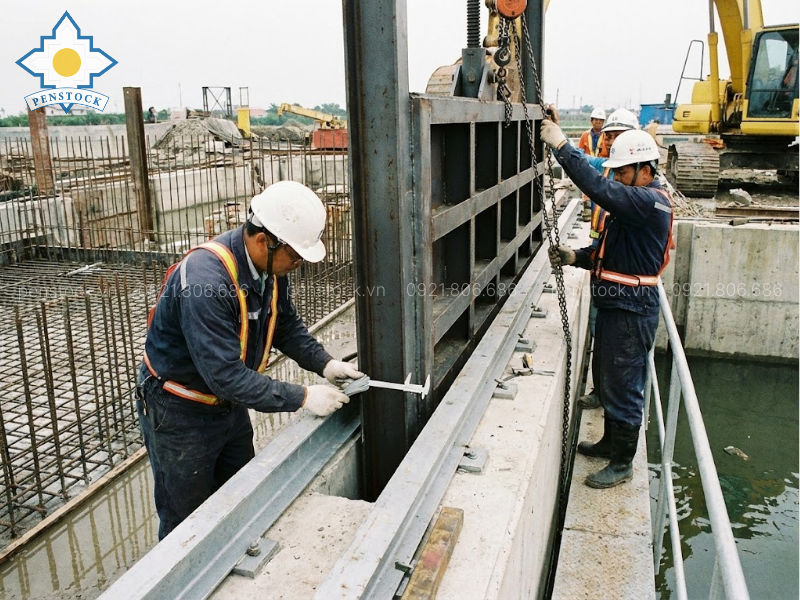

Lắp đặt ray dẫn hướng – bước quyết định cửa có kẹt hay không
Trong toàn bộ quy trình, ray dẫn hướng là bộ phận nhạy cảm nhất, nhưng lại hay bị coi là chi tiết phụ. Sai số nhỏ ở ray sẽ được “khuếch đại” khi cửa vận hành dưới tải nước.
Checklist kỹ thuật
– Kiểm tra độ thẳng đứng của ray theo cả hai phương
– Bề mặt ray không cong, không xoắn
– Liên kết ray với bê tông đủ cứng, không rơ
– Không để dị vật, bê tông thừa trong rãnh ray
Tình huống thực tế
Một dự án kênh tưới phía Bắc sử dụng van cửa phai kênh cao 2,2 m. Ray lắp xong nhưng không kiểm tra lại độ song song. Khi mực nước thấp, cửa vận hành bình thường. Khi nước dâng, áp lực ngang tăng, cửa bắt đầu bị ép lệch và kẹt cục bộ.
👉 Đây là lỗi chỉ xuất hiện khi có tải nước, nên rất dễ lọt qua nghiệm thu ban đầu.
Lắp khung cửa – căn chỉnh hình học, không căn theo cảm giác
Khung cửa là bộ phận truyền tải lực từ van cửa phai kênh xuống công trình. Nếu khung bị vặn, méo hoặc lắp lệch tim, mọi nỗ lực căn chỉnh sau đó đều chỉ là chữa cháy.
Checklist kỹ thuật
– Khung van cửa phai kênh vuông góc tuyệt đối với đáy kênh
– Tim khung trùng tim kênh
– Các điểm liên kết không tạo ứng suất dư
– Không ép khung vào bệ bê tông bị sai hình học
Tình huống thực tế
Có công trình do tiến độ gấp, đội thi công dùng biện pháp “nắn khung” bằng bulông neo để ép khung vào bệ bê tông không phẳng. Kết quả là khung bị xoắn nhẹ. Sau vài tháng, bản lá mòn không đều, gioăng nhanh hỏng.
👉 Lỗi này không nhìn thấy ngay, nhưng hậu quả kéo dài suốt vòng đời cửa.
Lắp bản lá van cửa phai kênh – không chỉ là “đưa vào ray”
Bản lá là phần chịu áp lực nước trực tiếp. Nhưng bản lá chỉ làm việc đúng khi ray, khung và gioăng đã đúng chuẩn.
Checklist kỹ thuật
– Kiểm tra độ phẳng bản lá trước khi lắp
– Không để trầy xước bề mặt tiếp xúc gioăng
– Kiểm tra khe hở hai bên ray
– Đảm bảo bản lá di chuyển tự do khi chưa có tải nước
Tình huống thực tế
Một van cửa phai kênh dẫn nước nhà máy thủy điện nhỏ bị rò rỉ ngay từ ngày đầu. Nguyên nhân không phải gioăng kém, mà do bản lá bị cấn nhẹ ở ray khiến không ép sát gioăng khi đóng.
👉 Lỗi này chỉ phát hiện khi có nước, rất khó sửa triệt để nếu đã vận hành.
Lắp cửa phai

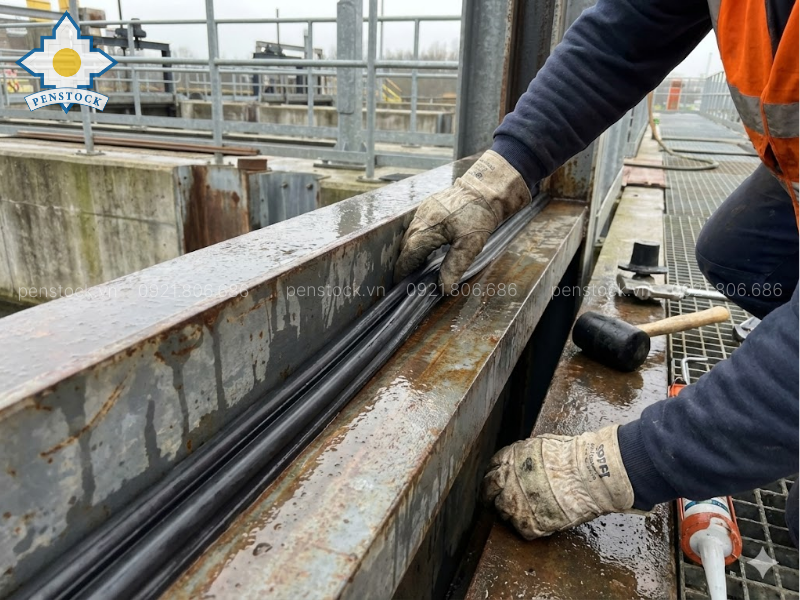

5. Lắp đặt gioăng kín nước – chi tiết nhỏ, hậu quả lớn
Gioăng thường bị xem là vật tư phụ, nhưng trên thực tế, gioăng quyết định khả năng kín nước và tuổi thọ vận hành.
Checklist kỹ thuật
– Đúng loại gioăng theo thiết kế
– Không xoắn, không gấp khi lắp
– Bề mặt tiếp xúc sạch, không cát sỏi
– Áp lực ép gioăng đồng đều
Tình huống thực tế
Một công trình thay gioăng sau 1 năm vì rò rỉ liên tục. Khi tháo ra, gioăng bị mòn lệch do bản lá ép không đều. Nguyên nhân gốc lại quay về lắp ray và khung không chuẩn.
👉 Gioăng hỏng thường là hậu quả, không phải nguyên nhân.
Lắp tay quay hoặc motor – phải tính đến lực vận hành thực tế
Sai lầm phổ biến là chọn và lắp cơ cấu nâng hạ dựa trên “cảm giác nhẹ tay” khi chưa có nước.
Checklist kỹ thuật
– Tính toán lực nâng theo mực nước thực tế
– Kiểm tra đồng trục giữa trục vít và bản lá
– Không để cơ cấu làm việc lệch tải
– Thử vận hành ở nhiều cao độ khác nhau
Tình huống thực tế
Một cửa phai dùng tay quay, vận hành khô rất nhẹ. Khi đưa vào khai thác, mực nước cao, lực tăng đột ngột khiến tay quay quá nặng, phải thay bằng motor.
👉 Lỗi này hoàn toàn có thể tránh nếu tính toán lực ngay từ đầu.

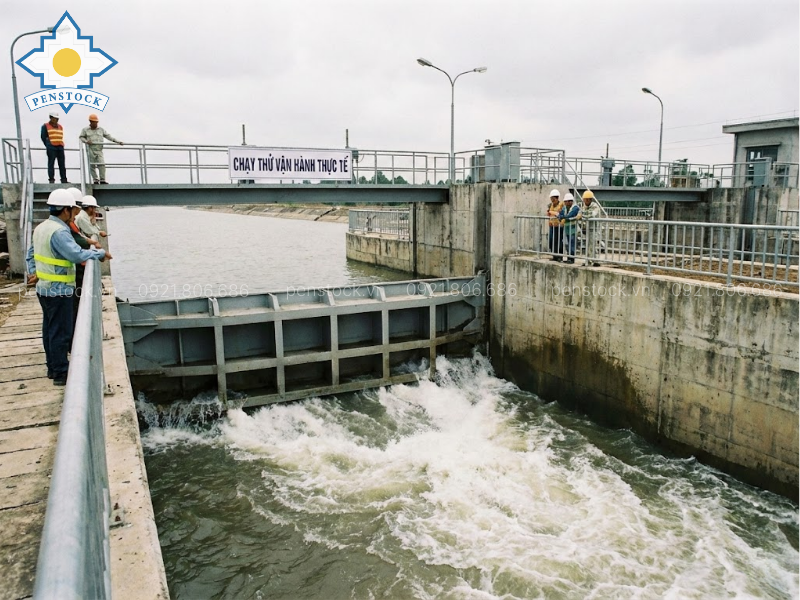

Chạy thử có tải nước – bước nghiệm thu quan trọng nhất
Chạy thử khô chỉ kiểm tra được hình học, không kiểm tra được lực và biến dạng.
Checklist kỹ thuật
– Đóng mở cửa ở nhiều mực nước
– Quan sát độ rung, tiếng ồn
– Kiểm tra lực vận hành
– Kiểm tra độ kín nước theo thời gian
Tình huống thực tế
Nhiều công trình nghiệm thu khi chưa cấp nước đầy đủ. Đến mùa mưa mới phát hiện cửa kẹt. Khi đó, sửa chữa gần như phải tháo toàn bộ.
Quy trình lắp đặt van cửa phai kênh
Checklist nghiệm thu & bàn giao vận hành
Bước cuối cùng nhưng không kém phần quan trọng.
Checklist
– Hồ sơ hoàn công
– Thông số lực vận hành
– Hướng dẫn bảo trì định kỳ
– Cảnh báo các điểm nhạy cảm khi vận hành
Kết luận
van cửa phai kênh không phải hạng mục phức tạp, nhưng lắp đặt cửa phai đúng kỹ thuật là công việc đòi hỏi kỷ luật cao. Mỗi sai số nhỏ trong thi công đều có thể chuyển hóa thành sự cố lớn khi đưa vào vận hành.
Từ kinh nghiệm của Penstock, có thể khẳng định:
Checklist lắp đặt không phải để làm khó đội thi công, mà để bảo vệ chính công trình và người vận hành về sau.
