Trong thiết kế cửa phai đập, sai số nguy hiểm nhất không nằm ở gia công mà nằm ở bước tính toán ban đầu. Chỉ cần đánh giá thiếu cột nước thiết kế hoặc bỏ qua tổ hợp tải trọng bất lợi, bản lá có thể rơi vào trạng thái quá ứng suất. Hậu quả không chỉ là cong vênh, rò rỉ nước mà còn ảnh hưởng trực tiếp đến an toàn vận hành công trình.
Vì vậy, tính toán áp lực lên cửa phai phải được thực hiện theo đúng trình tự: xác định tải trọng thủy lực → phân tích nội lực → kiểm tra ứng suất → lựa chọn chiều dày và cấu hình gia cường.
Bản chất áp lực nước tác dụng lên cửa phai
Áp suất nước trong trạng thái tĩnh tăng tuyến tính theo chiều sâu và được xác định theo công thức:
p=γhp = \gamma h
Trong đó:
γ ≈ 9.81 kN/m³
h = chiều sâu tính từ mặt nước

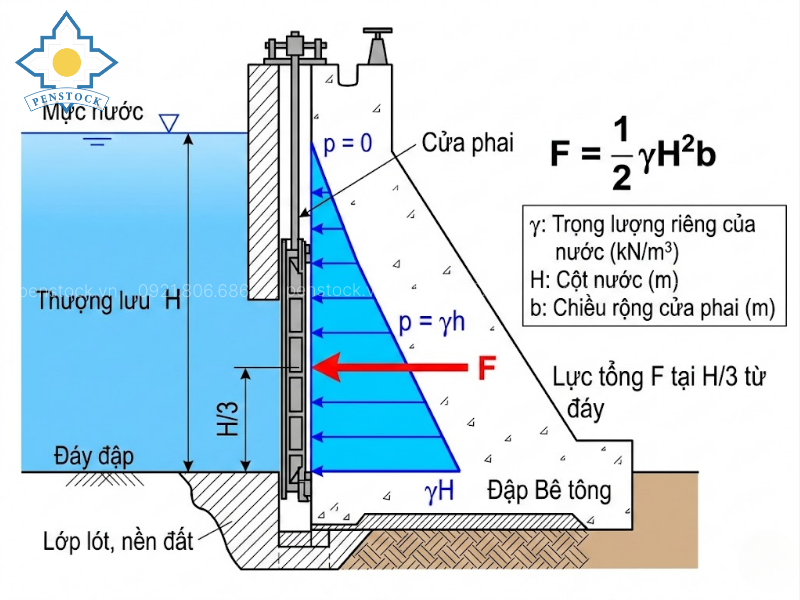

Điều quan trọng cần hiểu là áp suất không phân bố đều. Ở mặt nước, áp suất gần như bằng 0; tại đáy cửa, áp suất đạt giá trị lớn nhất. Biểu đồ phân bố áp lực có dạng tam giác.
Khi tích phân phân bố này theo chiều cao H và chiều rộng b của cửa, lực tổng tác dụng lên bản lá được xác định:
F=12γH2bF = \frac{1}{2} \gamma H^2 b
Lực này đặt tại vị trí cách đáy cửa một đoạn H/3.
Tính toán áp lực lên cửa phai đập
Các tải trọng cần xét trong thiết kế thực tế
Trong điều kiện vận hành thực tế, cửa phai không chỉ chịu áp lực tĩnh. Khi xả lũ, vận tốc dòng chảy lớn tạo thêm thành phần áp lực động:
pd=12ρv2p_d = \frac{1}{2} \rho v^2
Ở các cửa xả lũ quy mô lớn, vận tốc có thể đạt 8–12 m/s. Thành phần này có thể làm tăng tổng tải trọng 10–20%.
Ngoài ra còn tồn tại tải trọng va đập do vật trôi nổi, áp lực chênh lệch khi đóng mở không đồng bộ, và tải trọng bản thân cửa truyền xuống ray dẫn hướng. Khi thiết kế nghiêm túc, phải xét tổ hợp bất lợi nhất thay vì chỉ lấy mực nước vận hành bình thường.
Phân tích nội lực và ứng suất bản lá
Sau khi xác định lực tổng F, bước tiếp theo là phân tích mô men uốn. Với giả thiết gần đúng cửa được đỡ hai bên ray:
Mmax=F⋅H6M_{max} = \frac{F \cdot H}{6}
Mô men này gây ứng suất uốn trong bản thép:
σ=MW\sigma = \frac{M}{W}
Trong đó W là mô men chống uốn của tiết diện.
Ứng suất tính toán phải nhỏ hơn giới hạn chảy của vật liệu chia cho hệ số an toàn (thường từ 1.5–2.0 tùy cấp công trình).
Ví dụ tính toán chi tiết cho cửa cao 4m
Giả thiết:
H = 4 m
b = 3 m
γ = 9.81 kN/m³
4.1 Tính lực tổng
F=12×9.81×42×3F = \frac{1}{2} \times 9.81 \times 4^2 \times 3 F=235.44 kNF = 235.44 \, kN
Như vậy cửa chịu tổng lực khoảng 235 kN.
4.2 Tính mô men uốn lớn nhất
M=235.44×46M = \frac{235.44 \times 4}{6} M=156.96 kNmM = 156.96 \, kNm
Đổi sang Nmm:
M=156.96×106 NmmM = 156.96 \times 10^6 \, Nmm
4.3 Kiểm tra với bản thép 12mm (không gia cường)
Giả sử bản thép dày 12mm.
W=bt26W = \frac{b t^2}{6} W=3000×1226W = \frac{3000 \times 12^2}{6} W=72,000 mm3W = 72,000 \, mm^3
Ứng suất:
σ≈2180 MPa\sigma ≈ 2180 \, MPa
Giới hạn chảy thép SS400 khoảng 235 MPa. Kết quả vượt xa giới hạn cho phép. Điều này chứng minh rằng bản thép trơn 12mm hoàn toàn không đủ khả năng chịu tải.
Vai trò quyết định của hệ gân gia cường

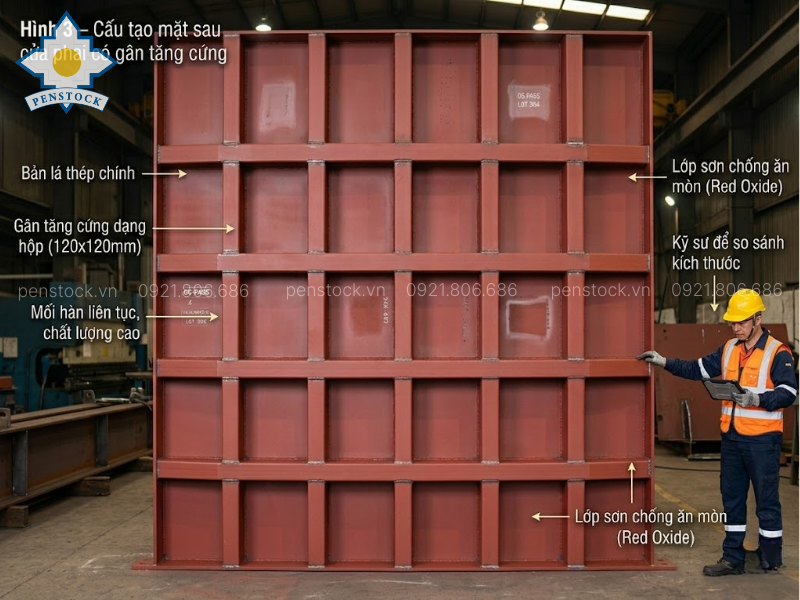

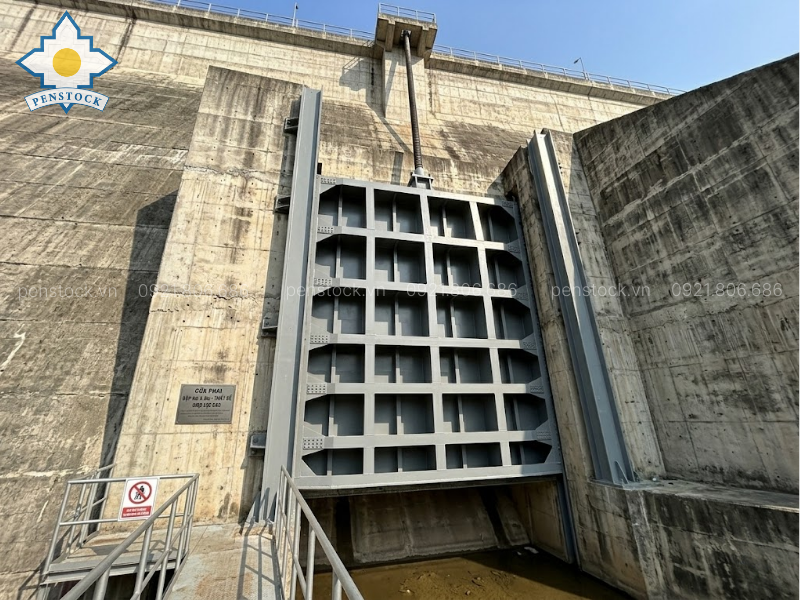

Trong thực tế, cửa phai luôn có hệ sườn đứng và ngang phía sau bản lá. Các gân này chia nhỏ chiều dài tự do chịu uốn, làm giảm mô men nội lực trên từng khoang bản thép.
Thay vì tăng chiều dày lên 40–50mm (rất nặng và tốn chi phí), phương án hợp lý hơn là dùng bản 16–20mm kết hợp gân chữ U hoặc hộp thép với khoảng cách 500–700mm.
Lựa chọn chiều dày bản lá phù hợp
Chiều dày bản lá phụ thuộc vào cột nước thiết kế, khoảng cách gân và loại vật liệu. Với cửa cao 4m có gia cường hợp lý, chiều dày bản lá thường nằm trong khoảng 16–20mm.
Nếu cửa làm việc trong môi trường ăn mòn mạnh hoặc yêu cầu tuổi thọ trên 20 năm, cần cộng thêm chiều dày bù ăn mòn.
Ngoài kiểm tra ứng suất, cần kiểm tra độ võng cho phép để đảm bảo gioăng kín nước ép sát khung. Nếu độ võng quá lớn, dù ứng suất chưa vượt giới hạn, cửa vẫn mất khả năng kín nước.
Lựa chọn vật liệu bản lá

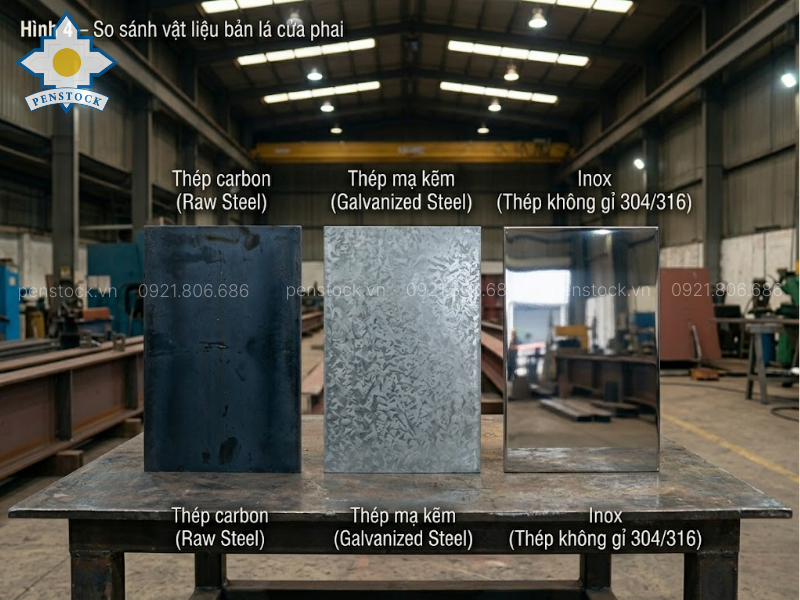

Thép carbon như SS400 hoặc Q345 được sử dụng phổ biến trong công trình nội địa. Q345 có giới hạn chảy cao hơn, cho phép giảm chiều dày bản lá.
Trong môi trường nước mặn hoặc có tính ăn mòn cao, inox hoặc lớp phủ epoxy nhiều lớp là lựa chọn cần cân nhắc.
Kết luận
Tính toán áp lực lên cửa phai đập là quá trình liên hoàn giữa thủy lực và cơ học kết cấu. Một thiết kế đúng phải chứng minh được:
Lực tổng và vị trí đặt lực chính xác.
Mô men uốn lớn nhất được kiểm tra đầy đủ.
Ứng suất nhỏ hơn giới hạn cho phép có xét hệ số an toàn.
Độ võng nằm trong giới hạn kín nước.
Vật liệu đáp ứng tuổi thọ và điều kiện môi trường.
Thiết kế tối ưu không phải là thiết kế dày nhất, mà là thiết kế cân bằng giữa an toàn, kinh tế và tuổi thọ công trình.
