Trong các công trình thủy lợi, cống điều tiết đóng vai trò quan trọng trong việc phân phối nguồn nước, kiểm soát mực nước và phục vụ tưới tiêu, tiêu úng hoặc ngăn xâm nhập mặn. Để hệ thống vận hành ổn định và đảm bảo khả năng điều tiết dòng chảy, van cửa phai cống thủy lợi là thiết bị không thể thiếu. Tuy nhiên, mỗi công trình có điều kiện làm việc và yêu cầu kỹ thuật khác nhau, vì vậy việc lựa chọn đúng loại van cửa phai sẽ quyết định đến hiệu quả vận hành, độ kín nước và tuổi thọ của toàn bộ hệ thống.
Van cửa phai cống thủy lợi là gì?
Van cửa phai cống thủy lợi là thiết bị cơ khí được lắp đặt tại các cống điều tiết, đập dâng, hồ chứa hoặc hệ thống kênh mương nhằm thực hiện chức năng đóng, mở hoặc điều chỉnh lưu lượng nước theo yêu cầu vận hành.
Khác với các loại cửa van thông thường, van cửa phai trong công trình thủy lợi được thiết kế để làm việc trong điều kiện chịu áp lực nước lớn, vận hành liên tục và yêu cầu độ kín nước cao. Tùy theo quy mô công trình, van có thể được điều khiển bằng tay quay, hộp giảm tốc, motor điện hoặc hệ thống thủy lực.
Hiện nay, van cửa phai được sử dụng rộng rãi trong:
- Cống điều tiết thủy lợi.
- Hồ chứa nước.
- Đập dâng.
- Kênh tưới tiêu.
- Trạm bơm.
- Công trình kiểm soát triều.
- Hệ thống chống ngập đô thị.
Van cửa phai trong cống thủy lợi hoạt động như thế nào?
Để điều tiết dòng chảy hiệu quả, van cửa phai hoạt động theo nguyên lý nâng hạ cánh cửa nhằm thay đổi tiết diện dòng nước.
Van cửa phai trong cống thủy lợi hoạt động như thế nào
Quy trình vận hành diễn ra như sau:
Bộ truyền động (tay quay, motor hoặc thủy lực)
↓
Ty nâng hạ chuyển động
↓
Cánh cửa van di chuyển theo ray dẫn hướng
↓
Điều chỉnh độ mở của cửa van
↓
Kiểm soát lưu lượng và mực nước
↓
Đóng kín cửa khi cần ngăn dòng chảy
Nhờ cơ chế này, người vận hành có thể kiểm soát chính xác lượng nước đi qua cống, phục vụ nhiều mục đích khác nhau như tưới tiêu, tiêu úng, điều hòa mực nước hoặc chống xâm nhập mặn.
Cấu tạo của van cửa phai cống thủy lợi
Để đảm bảo khả năng làm việc ổn định trong thời gian dài, van cửa phai được cấu thành từ nhiều bộ phận hoạt động đồng bộ.
Cấu tạo của van cửa phai cống thủy lợi
Cánh cửa van
Đây là bộ phận trực tiếp tiếp xúc với dòng nước và chịu áp lực lớn nhất.
Cánh cửa thường được chế tạo bằng:
- Thép carbon.
- Inox 304.
- Inox 316.
Kết cấu được gia cường bằng các gân tăng cứng nhằm hạn chế biến dạng khi làm việc.
Khung cửa
Khung cửa được cố định vào kết cấu bê tông của cống và tạo bề mặt tiếp xúc với cánh cửa.
Khung cần đảm bảo:
- Độ cứng cao.
- Độ kín nước.
- Chống ăn mòn.
- Chịu tải trọng lâu dài.
Ray dẫn hướng
Ray dẫn hướng giúp cánh cửa di chuyển đúng phương thẳng đứng, hạn chế rung lắc và đảm bảo cửa đóng kín.
Đây là bộ phận ảnh hưởng trực tiếp đến độ ổn định khi vận hành.
Gioăng kín nước
Gioăng được lắp quanh cánh cửa nhằm ngăn nước rò qua khe tiếp xúc.
Tùy điều kiện làm việc có thể sử dụng:
- EPDM.
- NBR.
- Cao su kỹ thuật chuyên dụng.
Ty nâng và bộ truyền động
Đây là cơ cấu truyền lực từ thiết bị điều khiển đến cánh cửa.
Có thể lựa chọn:
- Tay quay.
- Hộp giảm tốc.
- Motor điện.
- Xi lanh thủy lực.
Tùy quy mô công trình mà phương án điều khiển sẽ khác nhau.
Vai trò của van cửa phai trong hệ thống cống thủy lợi
Van cửa phai không chỉ đơn thuần là thiết bị đóng mở dòng chảy mà còn giữ vai trò quan trọng trong việc đảm bảo an toàn và hiệu quả vận hành của toàn bộ hệ thống thủy lợi.
Điều tiết mực nước
Van cửa phai giúp kiểm soát cao trình mực nước trong kênh, hồ chứa hoặc hệ thống tưới tiêu theo đúng yêu cầu vận hành.
Kiểm soát lưu lượng dòng chảy
Thông qua việc điều chỉnh độ mở của cửa van, người vận hành có thể kiểm soát chính xác lượng nước cấp hoặc tiêu thoát
Phân phối nước tưới
Trong hệ thống thủy lợi, van cửa phai giúp phân phối nguồn nước đến từng tuyến kênh hoặc khu vực sản xuất.
Tiêu úng
Khi xảy ra mưa lớn, cửa van được mở để tăng khả năng tiêu thoát nước, giảm nguy cơ ngập úng.
Chống xâm nhập mặn
Đối với các khu vực ven biển, van cửa phai được sử dụng kết hợp với hệ thống kiểm soát triều nhằm ngăn nước mặn xâm nhập vào vùng sản xuất.
Bảo vệ công trình thủy lợi
Van cửa phai góp phần giảm áp lực nước lên các công trình đầu mối, đảm bảo an toàn cho đập, cống và hồ chứa.
Các loại van cửa phai cống thủy lợi phổ biến
Tùy theo yêu cầu kỹ thuật và điều kiện công trình, van cửa phai có nhiều dạng khác nhau.

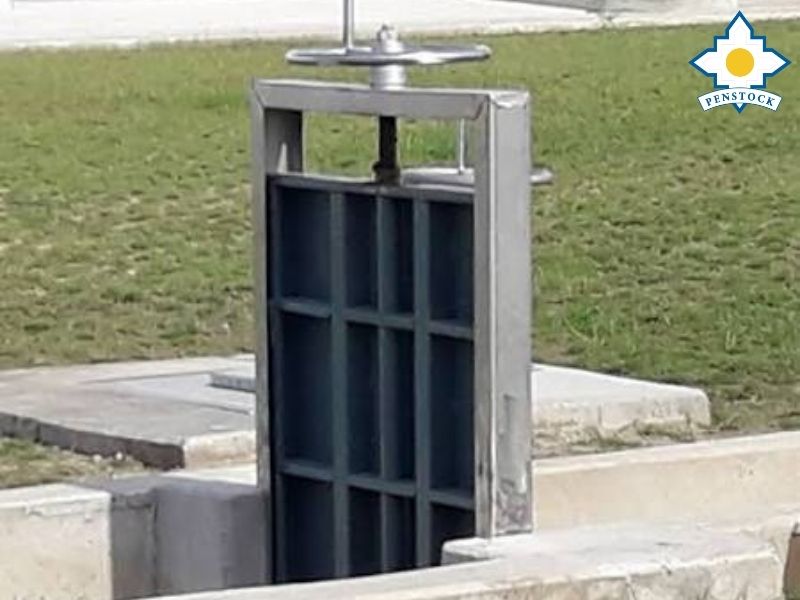

Các loại van cửa phai cống thủy lợi phổ biến
Phân loại theo vật liệu
- Van cửa phai thép.
- Van cửa phai inox 304.
- Van cửa phai inox 316.
Phân loại theo cơ cấu vận hành
- Tay quay.
- Hộp giảm tốc.
- Motor điện.
- Thủy lực.
Phân loại theo kết cấu
- Van cửa phai ty nổi.
- Van cửa phai ty chìm.
Phân loại theo vị trí lắp đặt
- Van cửa phai cống.
- Van cửa phai hồ điều hòa.
- Van cửa phai đập dâng.
- Van cửa phai trạm bơm.
Tiêu chí lựa chọn van cửa phai cống thủy lợi
Việc lựa chọn thiết bị cần dựa trên các thông số kỹ thuật của từng công trình thay vì chỉ quan tâm đến giá thành.
Các yếu tố cần xem xét gồm:
- Khẩu độ cống.
- Chiều cao cột nước.
- Áp lực làm việc.
- Lưu lượng thiết kế.
- Điều kiện môi trường.
- Tần suất đóng mở.
- Vật liệu chế tạo.
- Phương thức điều khiển.
- Yêu cầu chống ăn mòn.
- Tuổi thọ thiết kế.
Lựa chọn đúng ngay từ đầu giúp giảm chi phí bảo trì và nâng cao hiệu quả vận hành trong nhiều năm.
Những lỗi thường gặp trong quá trình vận hành
Sau thời gian sử dụng, van cửa phai có thể phát sinh một số sự cố nếu không được bảo trì đúng cách.
Các lỗi phổ biến gồm:
- Cửa đóng không kín.
- Rò nước qua gioăng.
- Ray dẫn hướng bị lệch.
- Ty nâng bị mòn.
- Cửa bị cong vênh.
- Ăn mòn bề mặt.
- Motor quá tải.
- Kẹt cửa do bùn hoặc rác.
Việc kiểm tra định kỳ giúp phát hiện sớm các hư hỏng và hạn chế chi phí sửa chữa.
Cách bảo trì van cửa phai cống thủy lợi
Để đảm bảo tuổi thọ thiết bị, nên xây dựng kế hoạch bảo trì định kỳ.
- Kiểm tra gioăng kín nước.
- Vệ sinh ray dẫn hướng.
- Loại bỏ rác và bùn tại đáy cửa.
- Kiểm tra độ kín nước.
- Kiểm tra ty nâng và hộp giảm tốc.
- Bôi trơn các chi tiết chuyển động.
- Kiểm tra lớp sơn chống ăn mòn.
- Chạy thử hệ thống trước mùa mưa.
Việc bảo trì đúng quy trình sẽ giúp cửa van vận hành ổn định và kéo dài tuổi thọ.
So sánh van cửa phai thép và van cửa phai inox
|
Tiêu chí |
Van cửa phai thép |
Van cửa phai inox |
|
Chi phí đầu tư |
Thấp |
Cao hơn |
|
Chống ăn mòn |
Tốt nếu sơn phủ đúng kỹ thuật |
Rất tốt |
|
Tuổi thọ |
Cao |
Rất cao |
|
Môi trường phù hợp |
Nước ngọt |
Nước mặn, nước lợ, nước thải |
|
Chi phí bảo trì |
Trung bình |
Thấp |
Tùy theo điều kiện vận hành và ngân sách đầu tư, chủ đầu tư có thể lựa chọn vật liệu phù hợp để tối ưu hiệu quả sử dụng.
PENSTOCK – Giải pháp van cửa phai cho cống thủy lợi
Hiệu quả của một công trình thủy lợi không chỉ phụ thuộc vào thiết kế mà còn nằm ở chất lượng và độ bền của hệ thống cửa van. Với kinh nghiệm trong lĩnh vực cơ khí thủy công, PENSTOCK cung cấp các giải pháp van cửa phai đáp ứng yêu cầu kỹ thuật của nhiều loại công trình điều tiết nước trên toàn quốc.
- Tư vấn giải pháp van cửa phai phù hợp với từng công trình thủy lợi.
- Thiết kế theo bản vẽ hoặc thông số kỹ thuật thực tế.
- Gia công bằng thép, inox với nhiều quy cách và kích thước.
- Đồng bộ khung cửa, ray dẫn hướng, gioăng kín nước và cơ cấu nâng hạ.
- Hỗ trợ khảo sát, lắp đặt, chạy thử và hướng dẫn vận hành.
- Cung cấp giải pháp cho cống điều tiết, hồ chứa, đập dâng, trạm bơm và hệ thống kiểm soát triều.
Câu hỏi thường gặp
Van cửa phai cống thủy lợi dùng để làm gì?
Van cửa phai được sử dụng để đóng, mở và điều tiết lưu lượng nước trong các cống thủy lợi, hồ chứa, đập dâng và hệ thống kênh mương.
Van cửa phai chịu được áp lực nước bao nhiêu?
Khả năng chịu áp lực phụ thuộc vào kích thước, vật liệu và thiết kế của từng loại van. Thiết bị cần được tính toán theo cột nước và điều kiện vận hành thực tế.
Nên chọn van cửa phai thép hay inox?
Van thép phù hợp với công trình nước ngọt và có chi phí đầu tư thấp hơn. Van inox thích hợp với môi trường nước mặn, nước lợ hoặc nước thải nhờ khả năng chống ăn mòn vượt trội.
Bao lâu nên bảo trì van cửa phai?
Nên kiểm tra định kỳ trước và sau mùa mưa, đồng thời bảo dưỡng theo kế hoạch của đơn vị vận hành để đảm bảo độ kín nước và tuổi thọ thiết bị.
Kết luận
Van cửa phai cống thủy lợi là thiết bị giữ vai trò quan trọng trong việc điều tiết mực nước, kiểm soát dòng chảy và đảm bảo vận hành an toàn cho các công trình thủy lợi. Việc lựa chọn đúng loại van, phù hợp với điều kiện thực tế và thực hiện bảo trì định kỳ sẽ giúp nâng cao hiệu quả khai thác, giảm chi phí vận hành và kéo dài tuổi thọ thiết bị. Nếu bạn đang cần tư vấn giải pháp van cửa phai cho cống thủy lợi, PENSTOCK sẵn sàng đồng hành từ khâu khảo sát, thiết kế, gia công đến lắp đặt, cung cấp các giải pháp tối ưu đáp ứng yêu cầu kỹ thuật của từng dự án.
