Trong các công trình van cửa phai đập, cống lấy nước hay trạm thủy điện, việc kiểm soát dòng chảy không đơn thuần là đóng – mở nước. Đó là bài toán về áp lực thủy tĩnh, an toàn kết cấu và ổn định vận hành lâu dài. Một sai lệch nhỏ trong thiết kế hoặc lựa chọn thiết bị có thể dẫn đến rò rỉ, xói ngầm, thậm chí sự cố nghiêm trọng.
Trong bối cảnh đó, van cửa phai đập đóng vai trò là thiết bị cơ khí thủy công trọng yếu. Vậy van cửa phai đập là gì? Cấu tạo ra sao? Công dụng và vai trò của nó trong công trình thủy lợi – thủy điện quan trọng đến mức nào? Bài viết dưới đây phân tích chi tiết dưới góc độ kỹ thuật và vận hành thực tế.
Van cửa phai đập là gì?
Định nghĩa kỹ thuật
Van cửa phai đập (sluice gate for dam structures) là thiết bị cơ khí dùng để đóng, mở và điều tiết dòng chảy nước tại các vị trí như:
– Cống lấy nước
– Đập tràn
– Cửa xả đáy
– Hệ thống dẫn nước vào turbine
Về bản chất, đây là một tấm cửa kim loại trượt theo ray dẫn hướng, được lắp đặt cố định vào kết cấu bê tông. Khi nâng lên, nước chảy qua khe hở phía dưới; khi hạ xuống, cửa ép chặt vào khung để đảm bảo độ kín nước.
Khác với van đường ống thông thường, van cửa phai đập phải chịu:
– Cột nước lớn
– Áp lực thủy tĩnh cao
– Tải trọng không đồng đều theo chiều sâu
Phân biệt van cửa phai đập với các loại van khác
| Tiêu chí | Van cửa phai đập | Van cánh bướm | Van trượt công nghiệp |
|---|---|---|---|
| Môi trường làm việc | Kênh hở, đập, cống | Đường ống kín | Đường ống |
| Áp lực | Lớn, theo cột nước | Trung bình | Trung bình |
| Kết cấu | Tấm cửa + ray | Đĩa xoay | Tấm trượt trong thân |
| Ứng dụng | Thủy lợi, thủy điện | HVAC, nước sạch | Công nghiệp |
Van cửa phai đập được thiết kế chuyên biệt cho kết cấu thủy công, không thể thay thế bằng van đường ống thông thường.
Các loại van cửa phai dùng trong đập
– Cửa phai trượt đứng – phổ biến nhất, phù hợp cống lấy nước.
– Cửa phai trượt ngang – dùng khi hạn chế chiều cao nâng.
– Cửa phai cung (radial gate) – dùng trong đập tràn lớn.
– Cửa phai đập tràn xả lũ – kích thước lớn, tải trọng cao.
Cấu tạo van cửa phai đập
Một hệ thống cửa phai hoàn chỉnh gồm các bộ phận chính sau:
1. Thân cửa (Gate Leaf)
– Vật liệu: thép SS400, inox 304, inox 316
– Gia cường bằng gân chịu lực
– Thiết kế tính toán theo áp lực nước tối đa
Thân cửa phải đảm bảo:
– Không biến dạng vượt quá giới hạn cho phép
– Phân bố ứng suất đồng đều
– Độ võng trong phạm vi an toàn
2. Khung và ray dẫn hướng
Khung được neo cố định vào bê tông bằng bu lông hóa chất hoặc bulong neo cơ khí.
Ray dẫn hướng:
– Giảm ma sát khi vận hành
– Giữ chuyển động thẳng đứng ổn định
– Hạn chế lệch tâm
3. Hệ gioăng kín nước
Gioăng thường dùng:
– EPDM
– Cao su tổng hợp chịu mài mòn
Yêu cầu:
– Độ kín cao
– Không lão hóa nhanh
– Chịu áp lực ép lâu dài
4. Cơ cấu truyền động
Tùy quy mô công trình:
– Tời quay tay (công trình nhỏ)
– Motor điện
– Hệ thống xy lanh thủy lực (đập lớn)

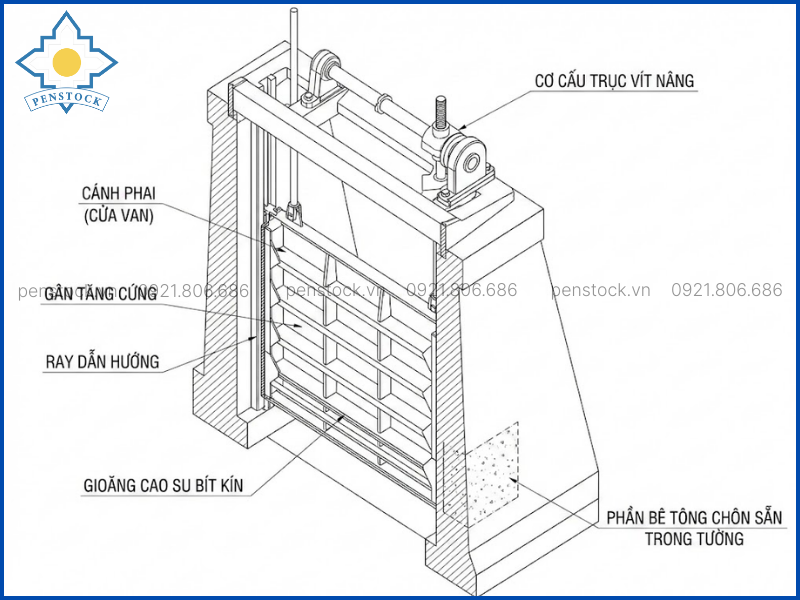

Sơ đồ van cửa phai đập
Nguyên lý làm việc của van cửa phai đập
Áp lực thủy tĩnh tác động
Áp lực nước tăng theo chiều sâu:
P = ρgh
Trong đó:
– ρ: khối lượng riêng của nước
– g: gia tốc trọng trường
– h: chiều cao cột nước
Áp lực lớn nhất tập trung ở đáy cửa → thiết kế phải gia cường phần dưới.
Cân bằng lực khi đóng – mở
Khi nâng cửa:
– Phải thắng lực ma sát ray
– Phải thắng lực thủy tĩnh còn dư
– Tránh hiện tượng kẹt do bùn cặn
Tình huống vận hành thực tế
-
Điều tiết mực nước kênh
-
Xả lũ khẩn cấp
-
Cô lập khu vực để bảo trì

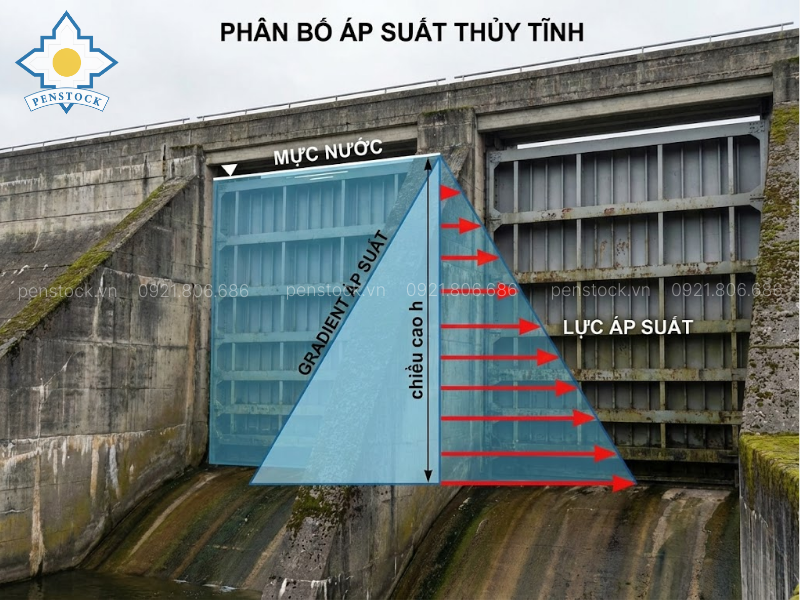

Phân bổ áp xuất
Công dụng trong công trình thủy lợi
Điều tiết mực nước
Giữ mực nước ổn định cho:
– Tưới tiêu
– Nuôi trồng thủy sản
– Cấp nước sinh hoạt
Kiểm soát dòng chảy tại cống
Ngăn dòng khi:
– Sửa chữa
– Vệ sinh
– Kiểm tra hệ thống
Ngăn triều – chống xâm nhập mặn
Đặc biệt quan trọng tại khu vực ven biển.
Vai trò trong công trình thủy điện
Kiểm soát nước vào turbine
Đảm bảo:
– Lưu lượng ổn định
– Hiệu suất turbine tối ưu
An toàn khi bảo trì
Khi đóng cửa phai:
– Cô lập đường ống áp lực
– Tránh tai nạn kỹ thuật

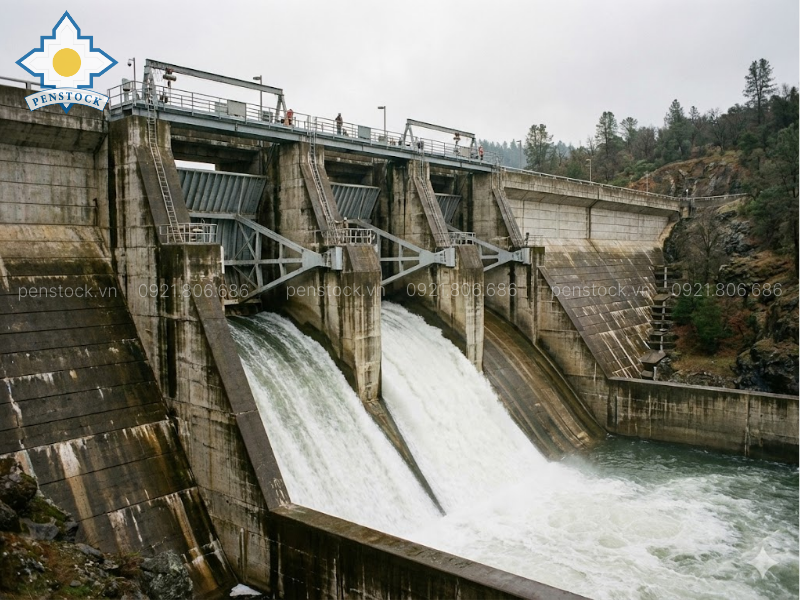

Vai trò trong đập tràn xả lũ
Trong mùa mưa lũ:
– Mở cửa đúng thời điểm
– Giảm áp lực thân đập
– Ngăn nguy cơ tràn tự do
Tiêu chuẩn kỹ thuật và yêu cầu thiết kế
Tiêu chuẩn vật liệu
– Inox 304: môi trường nước ngọt
– Inox 316: môi trường mặn
– Thép carbon + sơn epoxy: kinh tế
Tiêu chuẩn thử kín
– Thử áp lực tĩnh
– Kiểm tra rò rỉ theo giới hạn cho phép
Sai số lắp đặt
– Độ vuông góc ray
– Độ song song khung
– Sai lệch ≤ mức cho phép thiết kế
Rủi ro khi lựa chọn sai van cửa phai đập
-
Rò rỉ gây xói ngầm
-
Biến dạng do tính toán thiếu
-
Kẹt van khi xả lũ
-
Ăn mòn nhanh
Sai lầm phổ biến nhất: chỉ quan tâm giá thành mà bỏ qua tải trọng thiết kế.
Kinh nghiệm lựa chọn van cửa phai phù hợp
1. Xác định cột nước thiết kế
Không lấy mực nước trung bình, phải tính mực nước cực đại.
2. Tính tải trọng
Bao gồm:
– Áp lực nước
– Lực va đập
– Lực động khi xả
3. Chọn vật liệu theo môi trường
– Nước thải → inox
– Nước mặn → inox 316
– Nước ngọt → thép phủ epoxy
4. Chọn đơn vị gia công có năng lực
Yêu cầu:
– Có tính toán kỹ thuật
– Có bản vẽ shop drawing
– Có quy trình kiểm tra chất lượng
Các đơn vị chuyên sâu như Penstock thường cung cấp giải pháp đồng bộ từ thiết kế đến lắp đặt, giúp giảm rủi ro kỹ thuật và tối ưu tuổi thọ công trình.
Xem sản phẩm van cửa phai đập thủy điện
Kết luận
Van cửa phai đập không chỉ là thiết bị đóng mở nước mà là thành phần then chốt đảm bảo an toàn và ổn định vận hành cho toàn bộ hệ thống thủy lợi – thủy điện.
Một thiết kế đúng giúp:
– Kiểm soát dòng chảy chính xác
– Ngăn rò rỉ lâu dài
– Hạn chế rủi ro sự cố
– Tăng tuổi thọ công trình
Việc lựa chọn đúng loại van, đúng vật liệu và đúng đơn vị gia công ngay từ đầu chính là yếu tố quyết định hiệu quả vận hành hàng chục năm sau đó.
