Trong hệ thống hạ tầng thoát nước tại các đô thị hiện đại, hố ga kỹ thuật đóng vai trò là những “nút giao” quan trọng để đấu nối và kiểm soát dòng chảy. Tuy nhiên, việc vận hành bảo trì tại đây thường gặp vô vàn khó khăn do không gian chật hẹp và môi trường độc hại. Cửa phai hố ga ra đời như một giải pháp kỹ thuật tối ưu, giúp đơn vị quản lý dễ dàng cô lập dòng chảy để sửa chữa, đồng thời ngăn chặn hiệu quả nước triều cường hoặc mùi hôi thối bốc lên từ lòng cống, giải quyết triệt để bài toán ô nhiễm môi trường đang gây nhức nhối cho cộng đồng dân cư.
Tổng quan về Cửa phai hố ga trong Hạ tầng Thoát nước

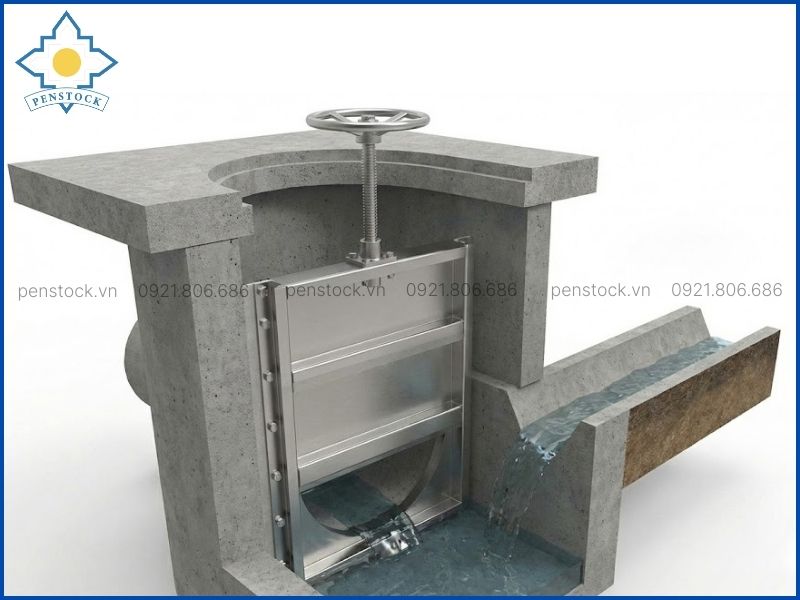

Van cửa phai hố ga
Hố ga (Manhole) là các hố thăm kỹ thuật được bố trí dọc theo các tuyến cống ngầm thoát nước mưa hoặc nước thải. Tại các vị trí này, dòng chảy thường thay đổi hướng, thay đổi độ dốc hoặc đường kính cống. Cửa phai hố ga (Sewer sluice gate) là thiết bị cơ khí chuyên dụng được thiết kế để lắp đặt ngay bên trong các hố thăm này, thường là lắp ốp vào tường tại miệng cống xả hoặc miệng cống thu. Khác với các loại cửa phai kênh hở thông thường có không gian vận hành rộng rãi, loại cửa phai dùng cho hố ga phải đáp ứng được các yêu cầu khắt khe về kích thước nhỏ gọn và khả năng thao tác trong không gian hạn chế (Confined space).
Môi trường bên trong hố ga là một trong những môi trường làm việc khắc nghiệt nhất đối với thiết bị kim loại. Tại đây, độ ẩm luôn ở mức bão hòa, kết hợp với sự hiện diện của khí Hydro Sulfua (H2S), Metan (CH4) và các loại axit hữu cơ sinh ra từ quá trình phân hủy rác thải. Nếu sử dụng các loại van chặn bằng gang hoặc thép thông thường, hiện tượng ăn mòn sẽ diễn ra rất nhanh, dẫn đến kẹt rỉ và hỏng hóc chỉ sau một thời gian ngắn. Do đó, xu hướng hiện đại hóa hạ tầng thoát nước hiện nay là chuyển sang sử dụng hoàn toàn cửa phai làm bằng vật liệu thép không gỉ (Inox) để đảm bảo độ bền lâu dài.
Về mặt công năng, thiết bị này thực hiện hai nhiệm vụ chính mang tính chiến lược. Thứ nhất là chức năng cô lập (Isolation). Khi cần nạo vét lòng cống, sửa chữa đường ống bị vỡ hoặc đấu nối thêm tuyến nhánh mới, công nhân sẽ đóng cửa phai tại hố ga thượng lưu để ngăn nước chảy về, tạo mặt bằng thi công khô ráo. Thứ hai là chức năng điều tiết và bảo vệ môi trường. Tại các điểm xả ra kênh mương hở, cửa phai giúp ngăn nước sông chảy ngược vào cống khi triều cường dâng cao, hoặc đóng lại để ngăn mùi hôi phát tán ra khu dân cư vào những ngày nắng nóng nước cạn, đảm bảo chất lượng sống cho người dân đô thị.
Đặc điểm Kỹ thuật và Ưu điểm của Thiết bị Penstock
Penstock Việt Nam đã nghiên cứu và phát triển dòng sản phẩm cửa phai hố ga chuyên biệt, được tối ưu hóa để phù hợp với điều kiện hạ tầng tại Việt Nam. Ưu điểm nổi bật đầu tiên nằm ở thiết kế khung van siêu mỏng (Slim profile) dạng Flat-back. Hiểu rõ rằng không gian thao tác trong hố ga thường rất chật hẹp (đường kính hố ga phổ biến chỉ từ 1m đến 1.5m), chúng tôi tối giản độ dày của khung để không làm cản trở dòng chảy thủy lực và chừa lại không gian đủ rộng cho người công nhân leo xuống thao tác bảo trì. Kết cấu khung được gia cường bằng các thanh giằng chịu lực nhưng vẫn đảm bảo trọng lượng nhẹ, giúp việc vận chuyển và hạ van xuống hố ga dễ dàng hơn bằng tời tay thủ công.
Về vật liệu chế tạo, chúng tôi kiên quyết sử dụng tiêu chuẩn Inox 304 (SUS 304) cho các hệ thống thoát nước mưa và nước thải sinh hoạt, và Inox 316 (SUS 316) cho các khu vực chịu ảnh hưởng của nước biển hoặc nước thải công nghiệp. Toàn bộ bề mặt sản phẩm sau khi gia công đều được xử lý thụ động hóa (Passivation) bằng axit chuyên dụng để tăng cường khả năng chống ăn mòn. Đặc biệt, trục vít me (Spindle) của van được thiết kế linh hoạt dạng ty chìm (Non-rising stem) hoặc ty nổi ngắn, phù hợp với chiều cao trần hạn chế của hố ga ngầm, tránh việc trục van đâm vào nắp cống khi mở hết hành trình.

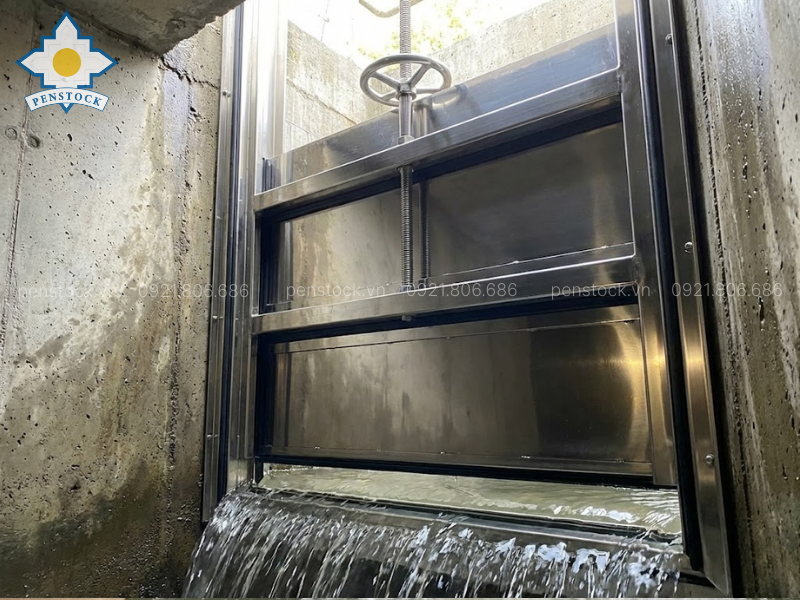

ưu điểm của van của phai inox
Khả năng làm kín (Sealing performance) cũng là một thế mạnh cạnh tranh của Penstock. Trong hố ga, áp lực nước thường không quá lớn nhưng yêu cầu về độ kín nước để ngăn mùi lại rất cao. Chúng tôi sử dụng gioăng cao su EPDM dạng nốt nhạc mềm chất lượng cao, chạy liền mạch quanh chu vi cánh van. Khi van đóng, hệ thống nêm ép (Wedges) được bố trí khoa học tại 4 góc sẽ ép chặt cánh van vào khung, đảm bảo kín khít tuyệt đối theo tiêu chuẩn TCVN hoặc DIN. Điều này không chỉ ngăn nước rò rỉ mà còn ngăn chặn hoàn toàn khí H2S độc hại và mùi hôi thối thoát ra ngoài. Trong nhiều trường hợp, hố ga nằm ngay dưới lòng đường giao thông, do đó bộ phận tay quay vận hành sẽ được thiết kế dạng tháo rời hoặc nằm âm dưới nắp hố ga để không gây cản trở phương tiện đi lại trên mặt đường.
Giải pháp Lắp đặt trong Không gian Hạn chế
Việc thi công lắp đặt cửa phai hố ga là một thách thức kỹ thuật lớn đòi hỏi nhà thầu phải có kinh nghiệm và biện pháp thi công an toàn. Do không gian hố ga chật hẹp, thiếu ánh sáng và nồng độ oxy thấp, quy trình lắp đặt phải được thực hiện nhanh chóng và chính xác tuyệt đối. Giải pháp lắp đặt phổ biến nhất mà Penstock khuyến nghị là phương pháp lắp ốp tường (Wall-mounted) sử dụng bu-lông hóa chất. Thay vì phải đục phá kết cấu bê tông cũ để chôn khung van (gây rủi ro nứt vỡ hố ga và tốn thời gian), kỹ thuật viên chỉ cần khoan cấy bu-lông vào tường phẳng xung quanh miệng cống, sau đó đưa van vào và siết ốc, rút ngắn thời gian thi công xuống chỉ còn 1/3 so với phương pháp truyền thống.
Trước khi lắp đặt, công tác chuẩn bị bề mặt (Surface Preparation) là quan trọng nhất. Tường bê tông trong hố ga cũ thường lồi lõm, bám nhiều rêu mốc và chất bẩn dầu mỡ. Đội ngũ thi công cần tiến hành vệ sinh sạch sẽ bằng máy xịt nước áp lực, đục bỏ các phần bê tông thừa và sử dụng vữa sửa chữa không co ngót (Non-shrink Grout) để tạo phẳng bề mặt tiếp xúc (Mounting face). Độ phẳng yêu cầu thường phải đạt dung sai dưới 2mm trên mỗi mét chiều dài khung. Nếu bề mặt không phẳng, khi siết bu-lông khung van sẽ bị vặn xoắn biến dạng, dẫn đến hiện tượng kẹt cánh van khi vận hành hoặc hở gioăng làm rò rỉ nước.
Đối với các hố ga có độ sâu lớn (Deep Manhole), việc bố trí cơ cấu vận hành cũng cần tính toán kỹ lưỡng. Nếu chiều sâu hố ga lớn hơn 2m – 3m, Penstock sẽ cung cấp thêm hệ thống giá đỡ trục (Stem guide) gắn vào tường hố ga để chống cong trục do trọng lượng bản thân hoặc lực nén. Tay quay vận hành thường được đưa lên cao gần miệng hố ga để người vận hành có thể đứng trên mặt đất dùng tay quay chữ T (T-key) dài để đóng mở van mà không cần phải trực tiếp chui xuống lòng hố. Giải pháp này đảm bảo an toàn lao động tối đa, tránh cho công nhân phải tiếp xúc với khí độc tích tụ dưới đáy hố ga.
Những Lưu ý Kỹ thuật quan trọng khi Vận hành
Mặc dù cửa phai hố ga có cấu tạo bền bỉ, nhưng điều kiện vận hành thực tế trong mạng lưới thoát nước đô thị chứa đựng nhiều rủi ro tiềm ẩn cần lưu ý. Vấn đề lớn nhất thường gặp là rác thải rắn sinh hoạt. Trong cống thoát nước thường xuyên xuất hiện các loại rác khó phân hủy như giẻ lau, túi nilon, hộp xốp hay cành cây trôi nổi. Các loại rác này có thể bị kẹt vào rãnh dẫn hướng hoặc chèn vào vị trí đóng của cánh van, khiến van không thể đóng kín hoàn toàn. Do đó, trước khi thao tác đóng van, người vận hành cần thực hiện bước kiểm tra trực quan và dùng sào khơi thông dòng chảy nếu có thể. Thiết kế cánh van của Penstock có cạnh dưới sắc bén giúp cắt qua các loại rác mềm, nhưng đối với rác cứng như gạch đá, gỗ lớn thì bắt buộc phải lấy ra thủ công để tránh làm hỏng gioăng.

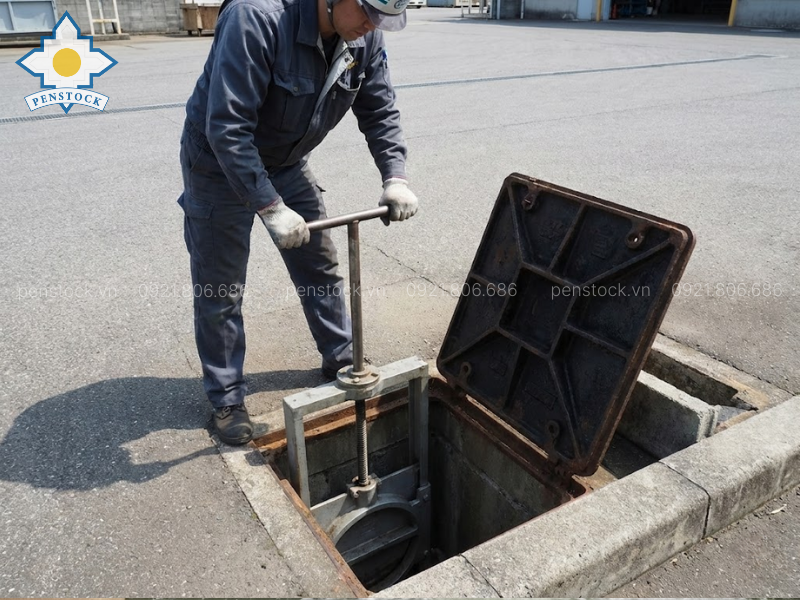

Lắp đặt van cửa phai hố ga
Lưu ý thứ hai liên quan đến áp lực nước hai chiều (Bi-directional pressure). Trong hố ga, cửa phai có thể chịu áp lực từ hai phía: áp lực thuận từ trong cống chảy ra (khi đóng để sửa chữa hạ lưu) và áp lực ngược từ triều cường bên ngoài ép vào (khi đóng ngăn triều). Cửa phai hố ga Penstock được thiết kế đặc biệt để chịu được cả hai chiều áp lực này. Tuy nhiên, khả năng chịu áp ngược thường thấp hơn áp thuận (thường chỉ đạt khoảng 3m – 5m cột nước tùy kích thước). Do đó, người vận hành cần nắm rõ thông số thiết kế giới hạn của van. Trong trường hợp cần ngăn dòng triều cường dâng cao bất thường vượt quá giới hạn thiết kế (như các đợt triều cường lịch sử), cần có biện pháp hỗ trợ như sử dụng bao cát chèn thêm hoặc bơm tiêu úng hỗ trợ để giảm tải áp lực lên cánh van.
Công tác bảo trì định kỳ đối với thiết bị trong hố ga thường bị lãng quên do tâm lý ngại xuống cống của công nhân vận hành. Tuy nhiên, đây là yếu tố then chốt quyết định tuổi thọ thiết bị. Penstock khuyến cáo định kỳ 6 tháng một lần, đơn vị quản lý nên sử dụng vòi xịt áp lực cao để rửa sạch bùn đất bám trên khung van và trục vít me. Đặc biệt cần chú ý bơm mỡ bôi trơn cho trục van và các ổ đỡ. Do môi trường ẩm ướt, mỡ bôi trơn rất dễ bị rửa trôi hoặc biến chất. Cần sử dụng loại mỡ bò kháng nước (Water-resistant grease) chuyên dụng. Việc vận hành đóng mở van “nháp” vài vòng mỗi tháng cũng giúp phá vỡ các mảng bám rỉ sét, ngăn chặn hiện tượng kẹt cứng (Seizing) các bộ phận chuyển động sau thời gian dài không sử dụng.
Tại sao nên chọn Penstock cho dự án Cải tạo Thoát nước?
Các dự án cải tạo, nâng cấp hệ thống thoát nước đô thị thường có đặc thù là “vừa làm vừa chạy”, tức là phải thi công lắp đặt thiết bị trong khi hệ thống cống vẫn đang hoạt động. Điều này đòi hỏi nhà cung cấp phải có năng lực cung ứng nhanh và giải pháp kỹ thuật cực kỳ linh hoạt. Penstock Việt Nam tự hào là đối tác tin cậy của nhiều Công ty Thoát nước Đô thị và Ban quản lý dự án ODA nhờ khả năng sản xuất cửa phai hố ga theo kích thước thực tế tại hiện trường (Custom-made). Chúng tôi không bắt buộc khách hàng phải sửa lại kích thước hố ga theo van tiêu chuẩn có sẵn, mà chúng tôi sản xuất van vừa khít với hiện trạng xây dựng của hố ga, giúp tiết kiệm đáng kể thời gian đục phá và chi phí hoàn trả mặt bằng.
Chất lượng sản phẩm của Penstock được kiểm soát nghiêm ngặt theo quy trình quản lý chất lượng ISO 9001:2015. Vật liệu Inox nhập khẩu chính phẩm có đầy đủ chứng chỉ xuất xứ (CO) và chất lượng (CQ), đảm bảo khả năng chống ăn mòn trong môi trường nước thải đô thị hàng chục năm. Đội ngũ kỹ thuật của chúng tôi sẵn sàng xuống tận hầm hố ga để khảo sát, đo đạc và tư vấn phương án lắp đặt khả thi nhất cho nhà thầu. Chúng tôi hiểu rằng, một sản phẩm tốt chỉ phát huy tác dụng khi được lắp đặt đúng cách. Do đó, tài liệu hướng dẫn lắp đặt và vận hành (O&M Manual) của Penstock được biên soạn rất chi tiết, trực quan, dễ hiểu cho công nhân vận hành.
Bên cạnh đó, chính sách giá cả cạnh tranh trực tiếp từ nhà sản xuất và dịch vụ bảo hành tận tâm là cam kết vững chắc của Penstock. Chúng tôi cung cấp chế độ bảo hành dài hạn cho dự án và sẵn sàng hỗ trợ phụ tùng thay thế (gioăng, tay quay, bu-lông) trọn đời sản phẩm. Đối với các dự án chống ngập cấp bách mùa mưa bão, Penstock có quy trình sản xuất ưu tiên (Fast-track) để rút ngắn thời gian giao hàng, đáp ứng tiến độ khẩn trương của chủ đầu tư. Sự hài lòng và tin tưởng của khách hàng chính là thước đo giá trị lớn nhất của thương hiệu Penstock trên thị trường cơ khí môi trường.
Xem Thêm các sản phẩm Van Cửa Phai Penstock
Kết luận
Việc trang bị hệ thống cửa phai hố ga chất lượng cao là bước đi chiến lược, đảm bảo sự vận hành trơn tru và bền vững cho hạ tầng thoát nước đô thị. Không chỉ giúp kiểm soát tốt dòng chảy, ngăn ngừa ngập úng, sản phẩm này còn góp phần cải thiện đáng kể vệ sinh môi trường và chất lượng sống cho người dân. Với kinh nghiệm dày dạn và năng lực sản xuất vượt trội, Penstock Việt Nam cam kết mang đến những giải pháp tối ưu nhất. Quý đối tác, nhà thầu có nhu cầu tư vấn kỹ thuật và báo giá, hãy liên hệ ngay với chúng tôi để nhận được sự hỗ trợ chuyên nghiệp và kịp thời nhất.
