Trong thiết kế cửa phai kênh, lựa chọn ray dẫn hướng thường bị xem là chi tiết phụ, trong khi trên thực tế đây lại là hạng mục quyết định trực tiếp khả năng vận hành, độ ổn định và chi phí bảo trì của toàn bộ công trình. Ray âm hay ray nổi không phải là câu chuyện hình thức hay “công nghệ mới – cũ”, mà là lựa chọn mang tính chiến lược, gắn chặt với điều kiện kênh và chế độ khai thác dài hạn.
Nhiều sự cố kẹt cửa, mòn ray, thậm chí phải phá kết cấu kênh để sửa chữa đều bắt nguồn từ việc chọn sai loại ray ngay từ đầu. Khi ray đã được lắp đặt và đưa vào vận hành, khả năng điều chỉnh gần như bằng không. Vì vậy, hiểu đúng ưu – nhược điểm và ứng dụng thực tế của ray âm và ray nổi là yêu cầu bắt buộc trong thiết kế cửa phai kênh.
Ray dẫn hướng – bộ phận quyết định khả năng vận hành cửa phai
Ray dẫn hướng là bộ phận chịu lực ngang, ma sát và toàn bộ sai lệch phát sinh trong quá trình đóng mở cửa phai. Khi bản lá di chuyển, mọi lực lệch tâm do dòng chảy không đối xứng, bùn cát bám hoặc biến dạng kết cấu đều được truyền trực tiếp lên ray.
Khác với bản lá cửa phai có thể thay thế tương đối dễ dàng, ray dẫn hướng thường được cố định vào bê tông kênh hoặc kết cấu chính. Một khi ray gặp sự cố, việc sửa chữa không chỉ tốn kém mà còn ảnh hưởng nghiêm trọng đến vận hành toàn tuyến kênh.

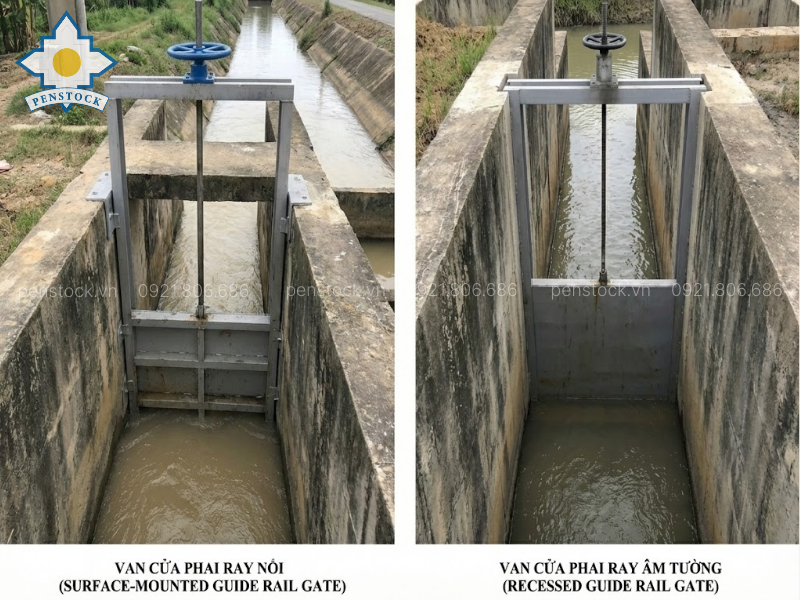

Van cửa phai kênh ray âm và ray nổi
Ray âm cửa phai kênh – gọn gàng nhưng tiềm ẩn rủi ro vận hành
Ray âm là dạng ray được đặt chìm trong kết cấu bê tông kênh, thường tạo cảm giác gọn, ít ảnh hưởng đến dòng chảy và thẩm mỹ công trình. Trong điều kiện lý tưởng, ray âm giúp bản lá cửa phai di chuyển ổn định và hạn chế va chạm cơ học từ bên ngoài.

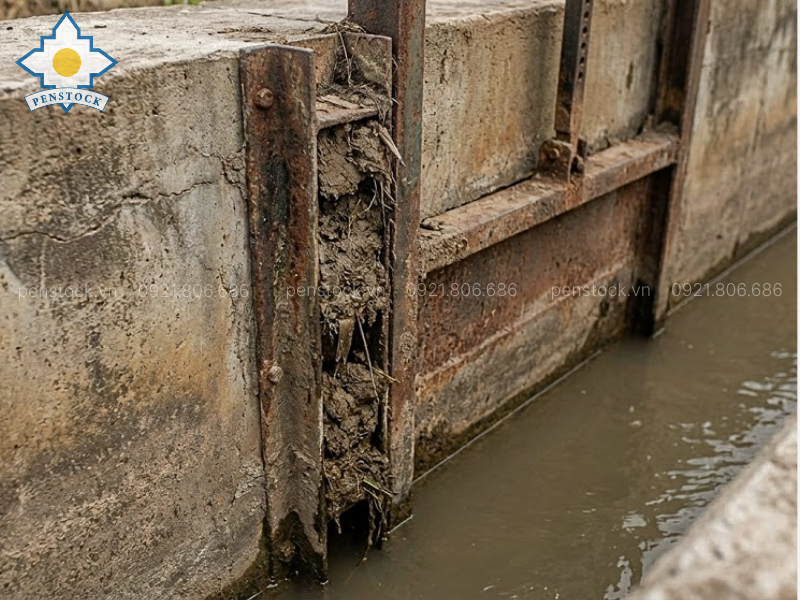

Tuy nhiên, nhược điểm lớn nhất của ray âm nằm ở khả năng tích tụ bùn cát và rác trôi. Với các kênh có hàm lượng phù sa cao hoặc dòng chảy mang nhiều tạp chất, ray âm rất dễ bị lấp, gây tăng ma sát và dẫn đến kẹt cửa. Việc kiểm tra, vệ sinh ray âm trong quá trình vận hành gần như không khả thi nếu không dừng hệ thống.
Khi ray âm bị mòn hoặc sai lệch hình học, phương án xử lý thường rất phức tạp. Việc tháo ray, chỉnh sửa hoặc thay thế gần như đồng nghĩa với phá bỏ một phần kết cấu kênh, kéo theo chi phí sửa chữa rất lớn.
Ray nổi cửa phai kênh – dễ kiểm soát nhưng cần thiết kế chuẩn
Ray nổi là dạng ray được lắp đặt lộ thiên trên bề mặt kết cấu kênh. Ưu điểm rõ ràng nhất của ray nổi là khả năng kiểm tra, bảo trì và xử lý sự cố thuận lợi. Khi xuất hiện mòn ray, cong vênh hoặc kẹt cục bộ, đơn vị vận hành có thể phát hiện sớm và xử lý từng phần mà không cần can thiệp sâu vào kết cấu kênh.
Trong các hệ thống kênh có tần suất đóng mở cao, ray nổi cho thấy độ ổn định tốt hơn nhờ khả năng phân tán lực và dễ điều chỉnh khe hở làm việc. Khi được thiết kế đúng độ cứng và dung sai, ray nổi giúp giảm đáng kể rủi ro kẹt cửa do sai lệch tích lũy theo thời gian.
Hạn chế của ray nổi là chịu tác động trực tiếp từ môi trường bên ngoài. Nếu không được thiết kế bảo vệ hợp lý, ray có thể chịu va đập từ rác trôi, thiết bị thi công hoặc phương tiện bảo trì.
So sánh ray âm và ray nổi dưới góc độ vận hành thực tế
Nếu xét thuần túy về lý thuyết, ray âm mang lại cảm giác gọn gàng, còn ray nổi tạo thuận lợi cho bảo trì. Nhưng trong vận hành thực tế, tiêu chí quan trọng nhất không nằm ở hình thức mà ở khả năng kiểm soát rủi ro.
Ray âm có thể hoạt động tốt trong điều kiện kênh sạch, ổn định. Nhưng khi môi trường vận hành phức tạp, ray âm nhanh chóng trở thành điểm yếu do không thể phát hiện và xử lý sớm sự cố. Ngược lại, ray nổi cho phép người vận hành chủ động kiểm soát tình trạng kỹ thuật, chấp nhận đánh đổi một phần thẩm mỹ để đổi lấy độ an toàn dài hạn.
Ứng dụng ray âm và ray nổi theo điều kiện kênh
Ray âm phù hợp với các kênh dẫn nước sạch, lưu lượng ổn định, ít bùn cát và yêu cầu thẩm mỹ cao. Ray nổi phù hợp hơn với các kênh điều tiết, kênh tưới tiêu hoặc kênh thủy điện có tần suất vận hành cao, mực nước dao động lớn và điều kiện dòng chảy phức tạp.
Việc lựa chọn ray không nên dựa trên thói quen thiết kế, mà phải dựa trên điều kiện vận hành thực tế của từng kênh.
Quan điểm kỹ thuật của Penstock khi lựa chọn ray cửa phai
Penstock không coi ray âm hay ray nổi là giải pháp “tốt hơn”, mà là giải pháp phù hợp hơn. Việc lựa chọn ray luôn dựa trên phân tích điều kiện dòng chảy, hàm lượng bùn cát, tần suất đóng mở và chiến lược bảo trì dài hạn.
Chính cách tiếp cận này giúp giảm thiểu rủi ro vận hành và tối ưu chi phí vòng đời cho chủ đầu tư, thay vì chỉ tối ưu chi phí đầu tư ban đầu.
Kết luận
Ray dẫn hướng là hạng mục không thể sửa sai dễ dàng trong cửa phai kênh. Việc lựa chọn ray âm hay ray nổi không chỉ ảnh hưởng đến khả năng vận hành trước mắt, mà còn quyết định chi phí, độ an toàn và sự ổn định của công trình trong suốt vòng đời khai thác.
Ray âm phù hợp với môi trường ổn định và ít rủi ro. Ray nổi phù hợp với môi trường vận hành phức tạp, cần khả năng kiểm soát và bảo trì chủ động. Với Penstock, giải pháp đúng không phải là giải pháp đẹp trên bản vẽ, mà là giải pháp giúp công trình vận hành ổn định – sửa chữa được – kiểm soát rủi ro dài hạn.
