Trong hạ tầng kỹ thuật môi trường và thủy lợi hiện đại, nhiệm vụ kiểm soát dòng chảy đòi hỏi sự chính xác và độ tin cậy cao hơn bao giờ hết, điều mà các phương pháp ngăn dòng thủ công truyền thống không thể đáp ứng. Van cửa phai lắp tường nổi lên như một giải pháp công nghệ tiêu chuẩn, thay thế dần các loại van phai gỗ hay van thép thả rãnh thế hệ cũ. Được thiết kế như một module cơ khí đồng bộ gắn trực tiếp lên bề mặt bê tông, loại thiết bị này không chỉ giải quyết triệt để bài toán rò rỉ nước mà còn giúp đơn giản hóa quá trình thi công xây dựng. Bài viết chuyên sâu này Penstock sẽ cung cấp định nghĩa chính xác, phân tích chi tiết về cấu tạo cơ khí, nguyên lý chịu lực thủy tĩnh cũng như các ứng dụng thực tế quan trọng của van cửa phai lắp tường, giúp Chủ đầu tư và các kỹ sư thiết kế có cái nhìn toàn diện nhất trước khi đưa vào quy hoạch dự án.
Van cửa phai lắp tường là gì?
Van cửa phai lắp tường (Wall-mounted Penstock hoặc Wall-mounted Sluice Gate) là một thiết bị cơ khí thủy công dùng để điều tiết lưu lượng hoặc đóng ngắt dòng chảy trong các kênh dẫn, hố ga hoặc cửa xả.
Đặc điểm nhận diện cốt lõi của loại van này nằm ở phương pháp lắp đặt: Thay vì được thả vào các khe rãnh (rebates) chôn ngầm trong bê tông như van truyền thống, toàn bộ khung van được ốp nổi trực tiếp lên bề mặt tường phẳng (On-wall installation) thông qua hệ thống bu lông neo (Anchor bolts). Thiết kế này tạo ra một kết cấu độc lập, trong đó độ kín nước được đảm bảo bởi khung van cơ khí chính xác chứ không phụ thuộc vào chất lượng trát vữa của thợ xây dựng.
Van cửa phai lắp tường có thể được thiết kế để chịu áp suất nước theo hai chiều:
- Áp suất thuận (On-seating pressure): Áp lực nước ép cánh van vào khung (càng ép càng kín).
- Áp suất nghịch (Off-seating pressure): Áp lực nước đẩy cánh van tách ra khỏi khung (đòi hỏi hệ thống nêm khóa phức tạp hơn).

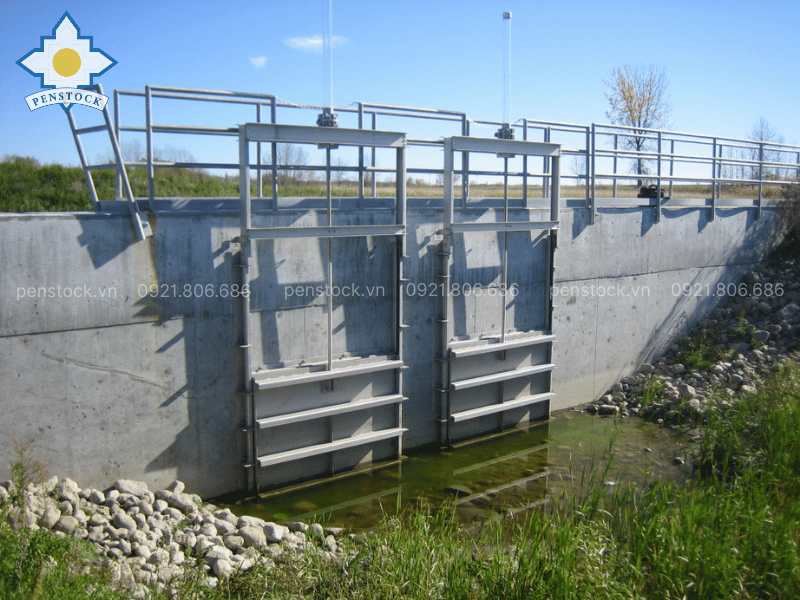

Van cửa phai lắp tường Penstock
Cấu tạo chi tiết của một bộ Van cửa phai lắp tường
Khác với vẻ ngoài đơn giản, bên trong một bộ van Penstock tiêu chuẩn là sự phối hợp của nhiều chi tiết cơ khí chính xác. Cấu tạo chính bao gồm 5 bộ phận:

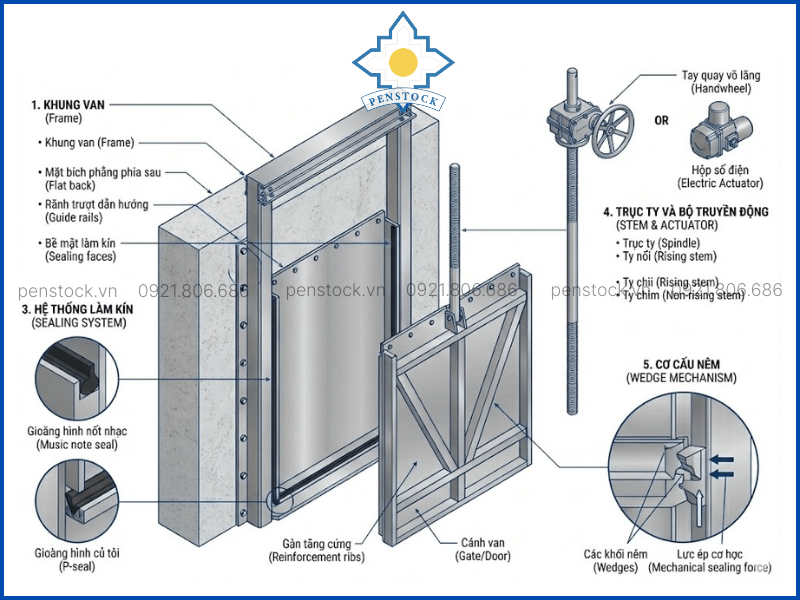

Cấu tạo chi tiết của một bộ van cửa phai lắp tường
Khung van (Frame)
Đây là “xương sống” của thiết bị. Khung van thường được chế tạo từ thép không gỉ (Inox 304 hoặc 316) để chống ăn mòn. Đối với van lắp tường, khung có dạng mặt bích phẳng phía sau (Flat back) để áp sát vào tường. Trên khung được gia công các rãnh trượt dẫn hướng (Guide rails) và tích hợp các bề mặt làm kín (Sealing faces).
Cánh van (Gate/Door)
Là bộ phận trực tiếp chắn nước. Cánh van được thiết kế dạng tấm phẳng có gân tăng cứng (Reinforcement ribs) hình chữ V hoặc ô vuông ở mặt sau để chịu được áp lực thủy tĩnh mà không bị cong vênh. Độ dày của tôn cánh và mật độ gân tăng cứng được kỹ sư Penstock tính toán dựa trên cột áp nước thực tế của từng dự án.
Hệ thống làm kín (Sealing System)
Đây là “trái tim” quyết định chất lượng van. Van lắp tường Penstock sử dụng gioăng cao su EPDM hoặc Neoprene có độ bền cao, được thiết kế hình nốt nhạc (Music note seal) hoặc hình củ tỏi (P-seal). Gioăng này được gắn trên khung hoặc cánh van, đảm bảo làm kín 3 mặt (cho kênh hở) hoặc 4 mặt (cho lỗ cống ngầm).
Trục ty và bộ truyền động (Stem & Actuator)
- Trục ty (Spindle): Là thanh ren trục vít dùng để nâng hạ cánh van. Có hai loại: Ty nổi (Rising stem – Ty đi lên khi mở van) và Ty chìm (Non-rising stem – Ty nằm trong van, dùng cho không gian hẹp).
- Bộ truyền động: Có thể là tay quay vô lăng (Handwheel) cho vận hành thủ công, hoặc hộp số điện/động cơ (Electric Actuator) cho vận hành tự động, kết nối với hệ thống SCADA.
Cơ cấu nêm (Wedge Mechanism)
Đây là chi tiết nhỏ nhưng quan trọng nhất. Các khối nêm (Wedges) được gắn trên cánh và khung van. Khi van đóng đến hành trình cuối cùng, các nêm này sẽ trượt lên nhau, tạo ra lực ép cơ học cưỡng bức, ép chặt gioăng cao su vào bề mặt làm kín, đảm bảo độ rò rỉ gần như bằng 0.
Nguyên lý hoạt động và cơ chế làm kín
Van cửa phai lắp tường hoạt động dựa trên nguyên lý chuyển đổi chuyển động quay của trục vít thành chuyển động tịnh tiến lên xuống của cánh van. Tuy nhiên, điểm cót lõi nằm ở Giai đoạn đóng cuối cùng.
1. Giai đoạn hành trình tự do: Khi cánh van hạ xuống, nó trượt nhẹ nhàng trong ray dẫn hướng. Lúc này gioăng cao su chưa bị ép chặt để giảm ma sát và mài mòn.
2. Giai đoạn khóa nêm (Wedging Action): Khi cánh van còn cách đáy khoảng 10-20mm, các khối nêm trên cánh bắt đầu tiếp xúc với nêm trên khung. Lực siết từ trục ty sẽ đẩy nêm trượt vào vị trí khóa, tạo ra một lực ép ngang cực lớn (vuông góc với mặt tường).
3. Trạng thái đóng hoàn toàn: Dưới tác dụng của lực nêm, toàn bộ chu vi gioăng cao su bị nén chặt vào bề mặt khung, điền đầy mọi khe hở vi mô, ngăn nước tuyệt đối.
Hình ảnh mô phỏng cách vận hành Van cửa phai lắp tường
Phân biệt Van lắp tường và Van lắp kênh
Rất nhiều khách hàng nhầm lẫn giữa hai khái niệm này. Dưới đây là bảng so sánh nhanh từ góc độ kỹ thuật:
| Tiêu chí | Van lắp tường (Wall-mounted) | Van lắp kênh (Channel-mounted) |
| Cách lắp đặt | Dùng bu lông neo (Anchor bolt) ốp vào tường phẳng. | Chôn khung vào rãnh bê tông chờ sẵn, sau đó đổ vữa chèn. |
| Yêu cầu xây dựng | Cần tường phẳng, lỗ mở đúng kích thước. | Cần tạo khe rãnh (Block-out) chính xác phức tạp. |
| Khả năng kín nước | Rất cao (Nhờ khung cơ khí chính xác). | Phụ thuộc vào tay nghề thợ nề và độ phẳng bê tông. |
| Bảo trì | Dễ dàng tháo lắp, thay thế gioăng. | Khó tháo dỡ vì khung đã chôn chết trong bê tông. |
| Chi phí | Giá thiết bị cao hơn, nhưng chi phí lắp đặt thấp hơn. | Giá thiết bị rẻ hơn, nhưng chi phí thi công xây dựng cao. |
Xem thêm: Ưu điểm của van cửa phai lắp tường trong công trình
Các ứng dụng thực tế của van cửa phai lắp tường trong công trình
Không chỉ gói gọn trong các kênh mương thủy lợi đơn thuần, van cửa phai lắp tường (Wall-mounted Penstock) hiện nay là thiết bị bắt buộc phải có trong quy trình công nghệ của các dự án hạ tầng môi trường và năng lượng. Nhờ tính linh hoạt trong thiết kế và khả năng chịu được môi trường khắc nghiệt, thiết bị của Penstock đang được tin dùng tại 3 nhóm công trình chính sau đây:
Hệ thống Nhà máy xử lý nước thải tập trung (WWTP)
Trong các nhà máy xử lý nước thải, van cửa phai lắp tường đóng vai trò như những “công tắc” điều hướng dòng chảy giữa các bể phản ứng. Ứng dụng phổ biến nhất là tại các cửa thu nước đầu vào (Inlet works) và bể lắng cát, nơi van được dùng để cô lập mương dẫn giúp công nhân bảo trì song chắn rác hoặc máy tách cát mà không cần dừng toàn bộ nhà máy. Đặc biệt, tại các bể sinh học (Aerotank/SBR), yêu cầu về độ kín nước là cực kỳ khắt khe để duy trì nồng độ bùn hoạt tính và vi sinh vật. Tại đây, van lắp tường của Penstock với cơ cấu làm kín 4 mặt được sử dụng để đóng mở các vách ngăn giữa các module bể, giúp điều tiết lưu lượng tuần hoàn chính xác và ngăn chặn rò rỉ nước chưa xử lý sang nguồn tiếp nhận, đảm bảo chỉ số nước thải đầu ra luôn đạt chuẩn cột A/B.

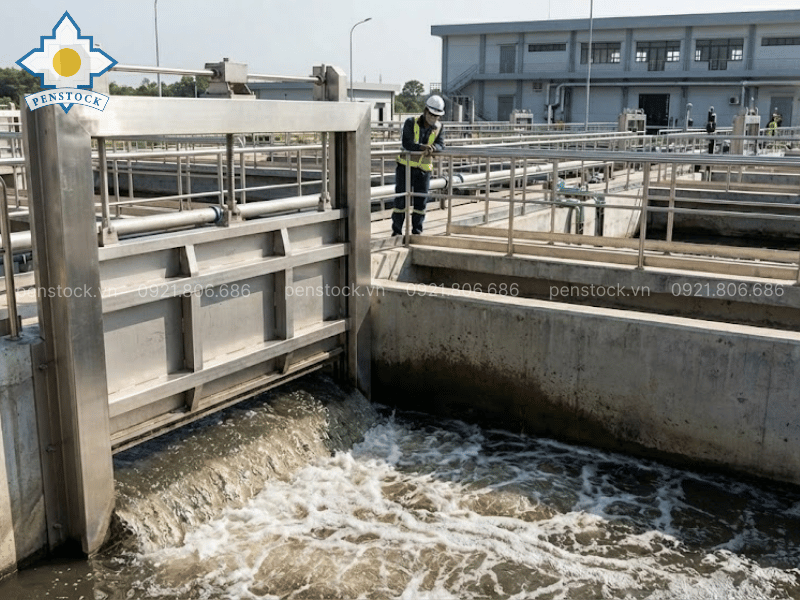

Van cửa phai lắp tường được sử dụng trong hệ thống nhà máy xử lý nước thải
Các trạm bơm chống ngập và tưới tiêu thủy lợi
Đối với các trạm bơm có công suất lớn (lên đến hàng chục nghìn m3/h), van cửa phai lắp tường là lá chắn bảo vệ an toàn cho các tổ máy bơm đắt tiền. Chúng thường được lắp đặt tại cửa lấy nước của hố thu (Pump Sump). Khi cần sửa chữa hoặc thay thế máy bơm chìm, người vận hành chỉ cần đóng chặt cửa van này để ngăn nước từ sông/hồ tràn vào hố, tạo môi trường khô ráo cho việc thi công. Ngoài ra, ở phía cửa xả (Outlet), van lắp tường thường được kết hợp với van ngăn triều (Flap valve) để chống nước chảy ngược khi thủy triều dâng cao hoặc lũ về, bảo vệ các khu đô thị và vùng canh tác nông nghiệp khỏi nguy cơ ngập úng và xâm nhập mặn.

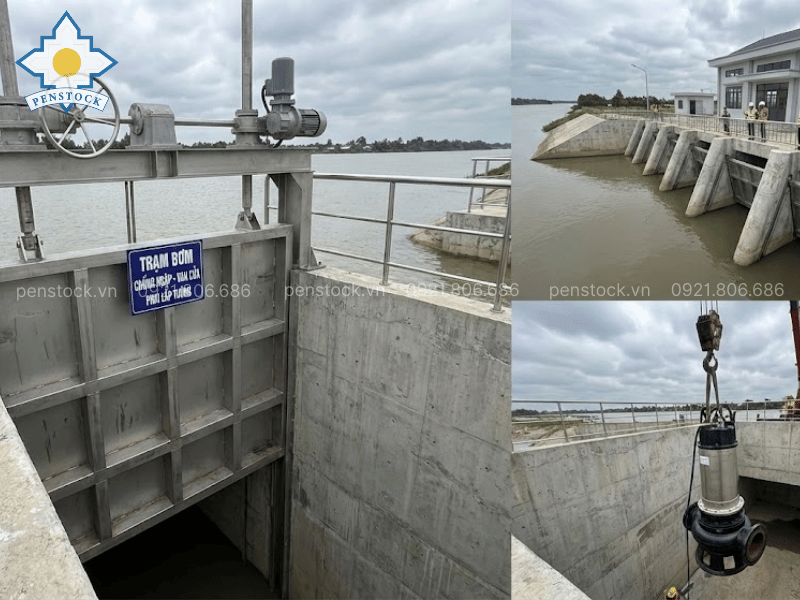

Van cửa phai lắp tường được sử dụng trong các trạm bơm chống ngập và công trình thuỷ lợi
Hệ thống cống điều tiết hạ tầng thoát nước đô thị
Trong mạng lưới thoát nước ngầm của các thành phố lớn, không gian lắp đặt thường rất chật hẹp và ẩm thấp. Van cửa phai lắp tường phát huy tối đa ưu điểm tại các hố ga tách dòng (CSO Chamber) hoặc các cửa xả ra sông. Nhờ thiết kế module gọn nhẹ và vật liệu Inox bền bỉ, chúng thay thế hoàn toàn các cửa phai gỗ mục nát cũ kỹ, giúp công nhân vận hành đóng mở nhẹ nhàng hơn. Đặc biệt, tại các hồ điều hòa cảnh quan, van cửa phai lắp tường được dùng để chủ động điều tiết mực nước hồ, xả đáy thau rửa bùn cặn định kỳ, góp phần cải thiện cảnh quan môi trường đô thị xanh sạch đẹp.
Tại sao nên chọn Van cửa phai lắp tường của Penstock?
Là Tổng thầu thiết bị cơ khí và Nhà sản xuất hàng đầu, Penstock không chỉ cung cấp sản phẩm, chúng tôi cung cấp giải pháp kỹ thuật toàn diện.
- Vật liệu cao cấp: Chúng tôi sử dụng Inox 304/316 nhập khẩu, đảm bảo chịu được môi trường nước thải ăn mòn trong 20-30 năm.
- Thiết kế “May đo”: Penstock thiết kế van theo kích thước lỗ mở thực tế của công trình, không bắt buộc khách hàng phải sửa đổi xây dựng theo kích thước van tiêu chuẩn.
- Công nghệ hàn Robot: Các mối hàn trên khung van được thực hiện bằng Robot tự động, đảm bảo ngấu sâu, thẩm mỹ và không bị biến dạng nhiệt.
- Kiểm soát rò rỉ: 100% sản phẩm được thử nghiệm kín nước tại nhà máy theo tiêu chuẩn TCVN 8299 hoặc AWWA C561 trước khi xuất xưởng.
Kết luận
Tổng kết lại, van cửa phai lắp tường không chỉ là một thiết bị cơ khí đơn thuần mà là giải pháp công nghệ giúp tối ưu hóa hiệu quả vận hành và tuổi thọ cho toàn bộ công trình thủy công. Với ưu thế về độ kín nước tuyệt đối, tính thẩm mỹ công nghiệp và khả năng lắp đặt linh hoạt, đây chắc chắn là lựa chọn thay thế hoàn hảo và kinh tế nhất cho các phương pháp thi công lạc hậu. Penstock tự hào là đơn vị tiên phong làm chủ công nghệ chế tạo dòng van này tại Việt Nam, cam kết mang đến những sản phẩm đạt chuẩn quốc tế, đáp ứng mọi yêu cầu khắt khe nhất của Chủ đầu tư về chất lượng và tiến độ.
