Với áp lực tối ưu hóa chi phí vận hành (OPEX) thường chiếm tới 30-40% tổng ngân sách vòng đời dự án, việc lựa chọn thiết bị ngay từ giai đoạn thiết kế là bài toán kinh tế sống còn của các Chủ đầu tư. Trong bối cảnh đó, van cửa phai thủ công được xem là giải pháp kỹ thuật tối ưu nhất, giúp loại bỏ hoàn toàn 100% chi phí điện năng và rủi ro gián đoạn do sự cố hệ thống điều khiển. Được thiết kế để vận hành bền bỉ trên 20 năm trong môi trường khắc nghiệt, thiết bị này chính là chìa khóa đảm bảo sự ổn định dòng chảy và hiệu quả đầu tư dài hạn cho mọi hệ thống thủy lợi và xử lý nước thải hiện đại.
Vai trò chiến lược của van cửa phai thủ công trong dự án hạ tầng
Đối với các dự án hạ tầng kỹ thuật, từ trạm xử lý nước thải tập trung, hệ thống thoát nước đô thị cho đến các công trình thủy lợi tưới tiêu, thiết bị đóng mở dòng chảy đóng vai trò như “chốt chặn” an toàn cho toàn bộ quy trình công nghệ. Van cửa phai thủ công được định vị là giải pháp kỹ thuật ưu tiên cho các hạng mục cửa xả, kênh dẫn hoặc các hố ga kỹ thuật có tần suất vận hành trung bình, nơi mà yếu tố ổn định và an toàn được đặt lên hàng đầu. Khác với các hệ thống van điều khiển điện phức tạp đòi hỏi hạ tầng tủ điện và SCADA đồng bộ, dòng van vận hành tay mang lại sự chủ động tuyệt đối cho đơn vị vận hành, loại bỏ hoàn toàn rủi ro gián đoạn do sự cố mất điện hay hỏng hóc hệ thống điều khiển tự động.
Trong các nhà máy xử lý nước thải công nghiệp, thiết bị này thường được lắp đặt tại các vị trí phân chia dòng chảy giữa các bể (bể lắng, bể hiếu khí, bể kỵ khí) hoặc tại cửa thu nước đầu vào. Nhiệm vụ của van là cô lập hoàn toàn các phân khu kỹ thuật khi cần bảo trì, sửa chữa máy móc thiết bị (bơm, máy khuấy) mà không làm ảnh hưởng đến hoạt động liên tục của toàn nhà máy. Đối với các dự án chống ngập đô thị, van cửa phai đóng vai trò là van ngăn triều cửa xả. Khi thủy triều dâng cao, van được đóng xuống để ngăn nước mặn xâm nhập vào mạng lưới cống thoát nước nội đô; ngược lại, khi triều xuống, van mở để thoát nước mưa. Tính năng này đặc biệt quan trọng đối với các dự án hạ tầng tại khu vực ven biển hoặc vùng trũng thấp.
Việc ứng dụng van cửa phai thủ công còn giúp các đơn vị tư vấn thiết kế và chủ đầu tư giải quyết bài toán tối ưu hóa chi phí đầu tư ban đầu (CAPEX). So với van cửa phai điện hoặc khí nén, chi phí sản xuất và lắp đặt van thủ công thấp hơn đáng kể, đồng thời không phát sinh chi phí kéo dây điện, lắp đặt tủ điều khiển. Đây là lựa chọn kinh tế cho các vị trí van có kích thước vừa và nhỏ, hoặc các vị trí van sự cố ít khi phải thao tác đóng mở.
Đặc tính kỹ thuật và tiêu chuẩn chế tạo van cửa phai công nghiệp

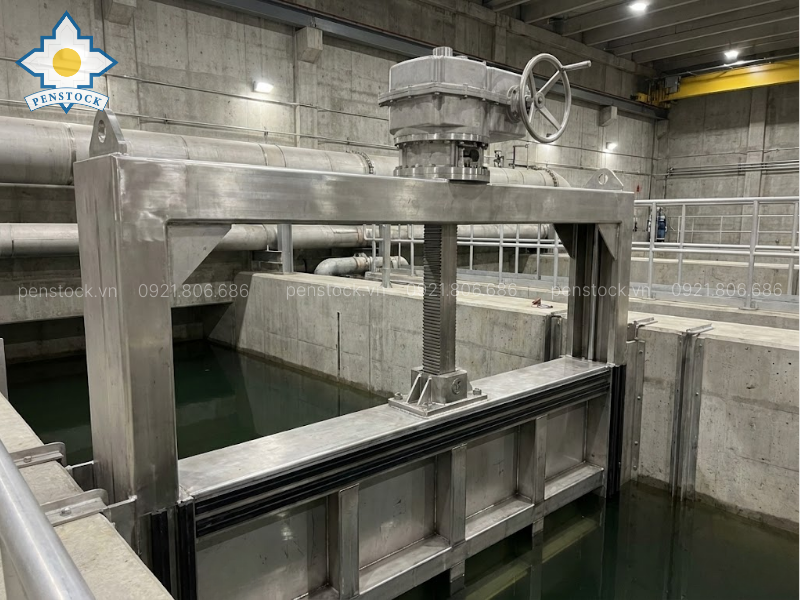

van cửa phai thủ công penstock
Để đáp ứng được yêu cầu vận hành trong môi trường nước thải có tính ăn mòn cao, van cửa phai thủ công thương hiệu Penstock được nghiên cứu và chế tạo dựa trên các tiêu chuẩn quốc tế nghiêm ngặt. Cấu thành của một bộ van hoàn chỉnh bao gồm các cụm chi tiết chính được gia công chính xác trên máy CNC để đảm bảo độ đồng tâm và khả năng làm kín tối ưu.
– Khung van và Cánh van (Frame & Gate): Đây là kết cấu chịu lực chính, được chế tạo hoàn toàn từ thép không gỉ Austenitic (Inox SUS 304 hoặc SUS 316/316L). Vật liệu Inox 304 phù hợp cho các công trình nước sạch, nước thải sinh hoạt; trong khi Inox 316 được chỉ định cho các dự án xử lý nước thải công nghiệp (dệt nhuộm, xi mạ) hoặc môi trường nước biển nhờ khả năng chống ăn mòn lỗ (pitting corrosion) vượt trội. Kết cấu khung được tính toán mô phỏng chịu lực (FEM) để đảm bảo không bị biến dạng dưới áp suất thủy tĩnh lớn nhất theo thiết kế.
– Hệ thống làm kín (Sealing System): Điểm khác biệt của sản phẩm chất lượng cao nằm ở công nghệ làm kín. Penstock sử dụng gioăng cao su EPDM (Ethylene Propylene Diene Monomer) hoặc NBR có độ bền hóa học cao, chịu được lão hóa thời tiết và tia UV. Thiết kế gioăng biên dạng đặc biệt (hình nốt nhạc hoặc củ tỏi) kết hợp với cơ cấu nêm ép (wedge system) giúp cánh van ép chặt vào khung khi đóng hoàn toàn, đạt độ kín khít theo tiêu chuẩn rò rỉ cho phép (Leakage rate) ở mức thấp nhất, thường < 0.05 l/min/m chiều dài gioăng.
– Trục vít me (Stem): Trục truyền động là chi tiết chịu tải trọng dọc trục lớn khi nâng hạ cánh van. Trục được gia công ren vuông hoặc ren thang (ACME thread) từ vật liệu Inox có độ cứng cao hơn vật liệu đai ốc để tránh hiện tượng dính ren (galling). Tùy theo không gian lắp đặt, Quý khách hàng có thể lựa chọn thiết kế ty chìm (Non-rising stem) cho không gian hạn chế chiều cao, hoặc ty nổi (Rising stem) để dễ dàng quan sát trạng thái đóng mở của van.
– Bộ truyền động (Actuator): Đối với van cửa phai thủ công, bộ truyền động bao gồm tay quay vô lăng (Handwheel) cho các van kích thước nhỏ (Dn < 1000mm) và hộp số giảm tốc (Gearbox) cho các van kích thước lớn hoặc chịu cột áp cao. Việc tích hợp hộp số giúp giảm thiểu lực tác động cần thiết, đảm bảo một người vận hành có thể đóng mở van nhẹ nhàng, tuân thủ các quy định về an toàn lao động (Ergonomics).
Ưu điểm vận hành và hiệu quả đầu tư cho doanh nghiệp
Lựa chọn van cửa phai thủ công không chỉ là lựa chọn một thiết bị, mà là lựa chọn một giải pháp quản lý rủi ro và tối ưu tài chính cho doanh nghiệp. Xét về khía cạnh vận hành (Operation), dòng van này thể hiện sự bền bỉ đáng kinh ngạc. Nhờ cấu tạo cơ khí đơn giản, ít chi tiết chuyển động phức tạp, xác suất hỏng hóc trong quá trình vận hành là cực thấp. Thiết bị có thể hoạt động ổn định trong điều kiện ngập nước, bùn đất bám dính mà không ảnh hưởng nhiều đến hiệu suất. Khả năng “tự làm sạch” nhờ cạnh dưới sắc của cánh van giúp cắt qua các lớp bùn lắng khi đóng, đảm bảo độ kín khít.
Về khía cạnh bảo trì (Maintenance), chi phí duy trì hoạt động của hệ thống van tay gần như bằng không. Doanh nghiệp không cần tốn chi phí cho việc thay thế linh kiện điện tử, sửa chữa bo mạch hay tiêu thụ điện năng. Công tác bảo trì chỉ dừng lại ở việc vệ sinh định kỳ, bơm mỡ bôi trơn cho trục và hộp số – những công việc đơn giản mà đội ngũ kỹ thuật cơ sở hoàn toàn có thể chủ động thực hiện. Điều này giúp giảm đáng kể gánh nặng chi phí vận hành (OPEX) trong suốt vòng đời dự án (thường kéo dài từ 15-20 năm).
Đặc biệt, khả năng điều tiết lưu lượng (Flow Control) của van cửa phai thủ công rất linh hoạt. Người vận hành có thể kiểm soát chính xác mức độ mở của cánh van để điều chỉnh lưu lượng dòng chảy theo yêu cầu công nghệ. Ví dụ, trong các hồ nuôi trồng thủy sản công nghiệp hoặc các kênh tưới tiêu, việc kiểm soát chính xác lượng nước cấp vào là yếu tố then chốt ảnh hưởng đến năng suất. Cơ cấu trục vít me tự hãm giúp cánh van giữ nguyên vị trí mở mong muốn mà không bị trôi dưới áp lực nước, đảm bảo sự ổn định của dòng chảy.
Quy trình lắp đặt và nghiệm thu chuẩn mực cho nhà thầu
Để đảm bảo van cửa phai thủ công hoạt động đúng thông số thiết kế, công tác lắp đặt (Installation) phải được thực hiện bởi đội ngũ kỹ thuật lành nghề và tuân thủ chặt chẽ biện pháp thi công (Method Statement) đã được phê duyệt. Quy trình chuẩn mực bao gồm các bước sau:
– Kiểm tra hiện trường (Site Inspection): Khảo sát kích thước ô chờ xây dựng (opening size), cao độ đáy và bề mặt tường lắp đặt. Bề mặt bê tông phải đảm bảo độ phẳng và thẳng đứng (plumbness). Các sai lệch về xây dựng cần được xử lý bằng vữa không co ngót (Non-shrink grout) cường độ cao trước khi lắp đặt van.
– Lắp đặt khung van: Định vị khung van vào vị trí bằng thiết bị nâng hạ. Sử dụng máy kinh vĩ hoặc máy cân mực laser để căn chỉnh độ thẳng đứng và vuông góc. Khoan cấy bu-lông neo (Anchor bolt) bằng Inox 304/316 và hóa chất cấy thép chuyên dụng (như Hilti, Ramset) để đảm bảo khả năng chịu lực nhổ và lực cắt.
– Xử lý chống thấm: Đây là bước quan trọng để đảm bảo không rò rỉ nước qua khe hở giữa khung van và tường. Sử dụng keo silicone chịu nước chuyên dụng hoặc chèn gioăng xốp, sau đó siết chặt bu-lông theo quy tắc đối xứng (Star pattern) để tạo lực ép đều lên toàn bộ khung.
– Lắp đặt bộ dẫn động: Lắp trục vít me, gối đỡ trục (Stem guide) và bộ phận tay quay/hộp số. Cần đảm bảo độ đồng tâm tuyệt đối giữa trục vít me và đai ốc để tránh hiện tượng kẹt cơ khí hoặc mài mòn lệch tâm. Khoảng cách giữa các gối đỡ trục phải tuân thủ tiêu chuẩn L/R (tỷ lệ độ mảnh) để tránh hiện tượng cong trục khi chịu lực nén (Buckling).
– Vận hành thử và Nghiệm thu: Tiến hành đóng mở van toàn hành trình (Full stroke test) để kiểm tra độ trơn tru và số vòng quay. Thử nghiệm độ kín nước (Leakage test) tại áp suất thiết kế (nếu điều kiện hiện trường cho phép) và đo đạc lượng nước rò rỉ thực tế để so sánh với tiêu chuẩn cho phép trong hồ sơ thầu.

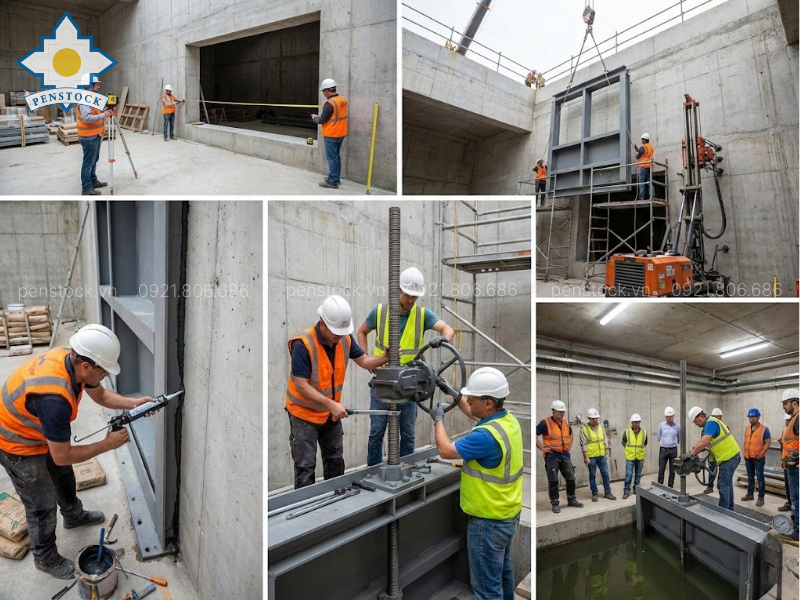

Lắp đặt van cửa phai thủ công
Penstock Việt Nam – Đối tác sản xuất và cung ứng uy tín cho dự án B2B
Trong chuỗi cung ứng thiết bị cơ khí môi trường, Penstock Việt Nam tự hào là đơn vị sản xuất trực tiếp với năng lực cung ứng mạnh mẽ cho các dự án quy mô lớn. Chúng tôi không chỉ cung cấp sản phẩm thương mại, mà mang đến giải pháp kỹ thuật toàn diện cho Quý đối tác B2B.
– Năng lực thiết kế tùy biến: Mỗi dự án đều có những đặc thù riêng về kích thước mương dẫn, cột áp nước (Water head) và không gian lắp đặt. Đội ngũ kỹ sư thiết kế của Penstock sử dụng phần mềm chuyên dụng để tính toán và thiết kế van cửa phai thủ công phù hợp nhất với hiện trạng công trình, tối ưu hóa vật liệu mà vẫn đảm bảo hệ số an toàn cao.
– Chất lượng kiểm soát nghiêm ngặt (QC): Quy trình sản xuất tại nhà máy tuân thủ hệ thống quản lý chất lượng ISO 9001:2015. Vật liệu đầu vào có đầy đủ chứng chỉ xuất xứ và chứng chỉ chất lượng (CQ). Các mối hàn được thực hiện bởi thợ hàn có chứng chỉ, đảm bảo độ ngấu và thẩm mỹ công nghiệp.
– Tiến độ và Giá thành: Nhờ chủ động năng lực sản xuất trong nước, Penstock cam kết tiến độ giao hàng nhanh chóng, đáp ứng tiến độ thi công gấp rút của các nhà thầu. Chính sách giá gốc từ nhà máy giúp các đơn vị thi công tối ưu hóa chi phí đầu vào, nâng cao năng lực cạnh tranh khi đấu thầu.
– Dịch vụ sau bán hàng chuyên nghiệp: Chúng tôi cung cấp chế độ bảo hành dài hạn cho dự án, cam kết hỗ trợ kỹ thuật 24/7 và cung cấp phụ tùng thay thế trọn đời sản phẩm. Tài liệu kỹ thuật được cung cấp đầy đủ, chi tiết, hỗ trợ công tác bàn giao và đào tạo vận hành cho Chủ đầu tư.
Tham khảo sản phẩm thủy lợi của Penstock
Kết luận
Van cửa phai thủ công là hạng mục đầu tư thiết yếu, ảnh hưởng trực tiếp đến hiệu quả vận hành lâu dài của các công trình xử lý nước và thủy lợi. Việc hợp tác với một đơn vị sản xuất uy tín, am hiểu kỹ thuật như Penstock Việt Nam sẽ giúp Quý đối tác an tâm tuyệt đối về chất lượng sản phẩm, tiến độ cung cấp cũng như các dịch vụ hỗ trợ kỹ thuật đi kèm. Để nhận hồ sơ năng lực và báo giá cạnh tranh nhất cho dự án, Quý đối tác vui lòng liên hệ trực tiếp với bộ phận kinh doanh dự án của chúng tôi. Penstock Việt Nam cam kết đồng hành cùng sự thành công và bền vững của mọi công trình.
