Trong các công trình thủy lợi hiện nay, van cửa phai đóng vai trò quan trọng trong việc kiểm soát và điều tiết dòng nước. Thiết bị này được sử dụng phổ biến tại trạm bơm thủy lợi, hệ thống kênh mương, cống điều tiết, hồ chứa và nhà máy xử lý nước.
Với khả năng đóng mở linh hoạt, độ kín nước cao và độ bền vượt trội, van cửa phai inox đang trở thành giải pháp được nhiều chủ đầu tư và nhà thầu lựa chọn cho các công trình hiện đại.
Van Cửa Phai Trạm Bơm Thủy Lợi Là Gì?
Van cửa phai trạm bơm thủy lợi là thiết bị cơ khí dùng để đóng, mở hoặc điều tiết lưu lượng nước trong hệ thống thủy lợi và cấp thoát nước.
Thiết bị này thường được lắp đặt tại:
- Trạm bơm tưới tiêu
- Kênh dẫn nước
- Hồ điều tiết
- Cống ngăn nước
- Nhà máy xử lý nước
- Hệ thống thoát nước đô thị
Van hoạt động bằng cách nâng hoặc hạ tấm cửa van để kiểm soát dòng chảy. Khi mở van, nước lưu thông qua cửa. Khi hạ van xuống, dòng nước sẽ được ngăn lại hoàn toàn hoặc điều tiết theo yêu cầu vận hành.
Trong ngành kỹ thuật, dòng sản phẩm này còn được gọi là:
- Penstock
- Sluice Gate
- Cửa van thủy lợi
- Van cửa phai inox
Cấu Tạo Van Cửa Phai Trạm Bơm
Một bộ van cửa phai hoàn chỉnh thường bao gồm các bộ phận chính sau
Khung cửa van
Là phần cố định liên kết trực tiếp với bê tông hoặc thành kênh nhằm giữ ổn định toàn bộ hệ thống van.
Tấm cửa van
Là bộ phận trực tiếp đóng mở dòng nước. Tấm cửa thường được gia công bằng inox hoặc thép có gia cường nhằm tăng độ cứng và chống biến dạng.
Ty nâng
Ty nâng có nhiệm vụ kết nối cửa van với cơ cấu vận hành để thực hiện thao tác nâng hạ.
Ray dẫn hướng
Giúp cửa van di chuyển ổn định, hạn chế lệch tâm và giảm rung lắc khi vận hành.
Gioăng kín nước
Đảm bảo khả năng chống rò rỉ nước khi cửa van ở trạng thái đóng hoàn toàn.
Bộ truyền động
Tùy theo yêu cầu công trình, van cửa phai có thể sử dụng:
- Tay quay cơ khí
- Hộp số giảm tốc
- Motor điện
- Xi lanh thủy lực
Nguyên Lý Hoạt Động Của Van Cửa Phai
Van cửa phai hoạt động theo nguyên lý nâng hạ tấm cửa theo phương thẳng đứng.
Khi vận hành:
- Bộ truyền động quay ty ren
- Ty ren kéo cửa van lên hoặc hạ xuống
- Dòng nước được kiểm soát theo độ mở thực tế
Tùy theo nhu cầu sử dụng, cửa van có thể:
- Đóng kín hoàn toàn
- Điều tiết lưu lượng bán phần
- Vận hành tự động bằng motor điện
Đối với các công trình quy mô lớn, hệ thống motor điện thường được ưu tiên nhờ khả năng vận hành ổn định, giảm nhân công và tăng độ chính xác trong điều tiết nước.
Phân Loại Van Cửa Phai Thủy Lợi
Phân loại theo kiểu lắp đặt
Van cửa phai âm tường
Được lắp chìm vào kết cấu bê tông, phù hợp với công trình yêu cầu độ kín cao và tính thẩm mỹ tốt.
Van cửa phai áp tường
Lắp nổi phía ngoài thành bê tông, thi công đơn giản và dễ bảo trì.
Van cửa phai kênh hở
Sử dụng phổ biến cho hệ thống mương dẫn nước và công trình thoát nước ngoài trời.
Phân loại theo vật liệu
Van cửa phai inox 304
- Chống ăn mòn tốt
- Độ bền cao
- Giá thành hợp lý
- Phổ biến nhất hiện nay
Van cửa phai inox 316
- Khả năng chống ăn mòn vượt trội
- Phù hợp môi trường nước mặn hoặc hóa chất nhẹ
- Thường dùng cho công trình ven biển
Van cửa phai thép mạ kẽm
- Chi phí đầu tư thấp
- Phù hợp công trình tạm hoặc môi trường ít ăn mòn
Phân loại theo phương thức vận hành
- Tay quay cơ khí
- Motor điện
- Xi lanh thủy lực
Ưu Điểm Của Van Cửa Phai Inox
So với nhiều dòng cửa van truyền thống, van cửa phai inox sở hữu nhiều ưu điểm nổi bật
- Độ kín nước cao
- Khả năng chống ăn mòn tốt
- Hoạt động bền bỉ ngoài trời
- Tuổi thọ lâu dài
- Ít bảo trì
- Vận hành ổn định
- Gia công theo kích thước yêu cầu
Hiện nay, inox 304 và inox 316 là hai vật liệu được sử dụng phổ biến nhất trong các dự án thủy lợi và xử lý nước hiện đại.

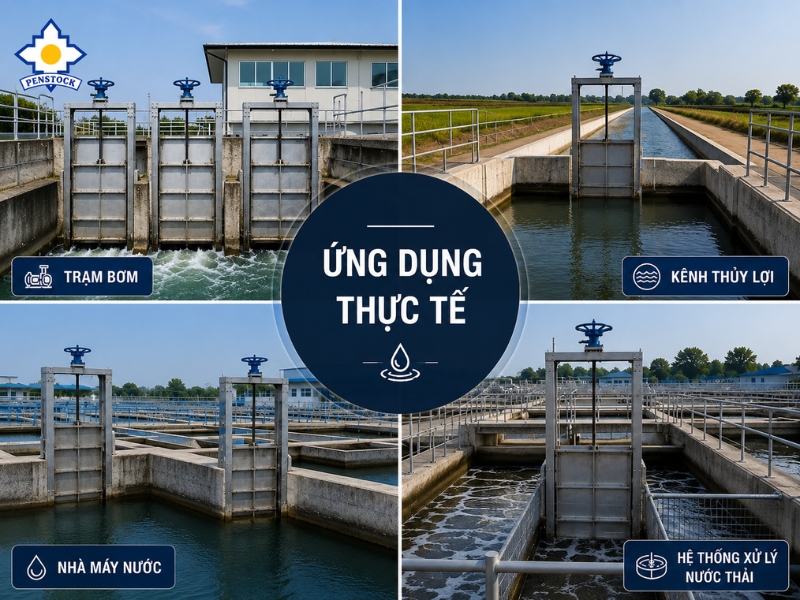

Ứng Dụng Thực Tế Của Van Cửa Phai
Van cửa phai được ứng dụng rộng rãi trong nhiều lĩnh vực
- Trạm bơm tưới tiêu
- Công trình thủy lợi
- Nhà máy nước
- Hệ thống xử lý nước thải
- Cống ngăn triều
- Hồ điều tiết
- Hệ thống thoát nước đô thị
Nhiều dự án hiện nay yêu cầu gia công van cửa phai theo bản vẽ riêng nhằm phù hợp với điều kiện thực tế của từng công trình.
Những Lưu Ý Khi Lựa Chọn Van Cửa Phai
Để lựa chọn đúng loại van cửa phai phù hợp, cần lưu ý các yếu tố sau
Xác định áp lực nước
Mỗi công trình có cột áp khác nhau nên cần tính toán chính xác tải trọng tác động lên cửa van.
Chọn vật liệu phù hợp
- Nước ngọt: inox 304
- Nước mặn: inox 316
- Công trình chi phí thấp: thép mạ kẽm
Chọn kiểu vận hành
- Công trình nhỏ: tay quay
- Công trình lớn: motor điện
Gia công đúng kích thước
Van cửa phai thường được sản xuất theo kích thước thực tế và bản vẽ kỹ thuật của từng dự án.
PENSTOCK Việt Nam chuyên gia công và sản xuất van cửa phai inox theo yêu cầu cho các công trình thủy lợi, cấp thoát nước và xử lý nước thải.
PENSTOCK cung cấp:
- Van cửa phai inox 304/316
- Gia công theo bản vẽ
- Thiết kế theo kích thước yêu cầu
- Hỗ trợ kỹ thuật công trình
- Tư vấn lựa chọn vật liệu phù hợp
- Hỗ trợ lắp đặt và vận hành
Với kinh nghiệm trong lĩnh vực cơ khí thủy lợi và hệ thống xử lý nước, PENSTOCK mang đến giải pháp cửa van có độ kín cao, độ bền tốt và phù hợp với điều kiện vận hành thực tế.
Kết Luận
Van cửa phai trạm bơm thủy lợi là thiết bị quan trọng trong hệ thống điều tiết và kiểm soát dòng nước hiện nay. Việc lựa chọn đúng loại cửa van phù hợp sẽ giúp tăng hiệu quả vận hành, đảm bảo độ kín nước và nâng cao tuổi thọ công trình.
Đối với các công trình hiện đại, van cửa phai inox 304 và inox 316 đang là giải pháp được ưu tiên nhờ khả năng chống ăn mòn và độ bền vượt trội.
