Van cửa phai vận hành thủ công: Giải pháp bền bỉ & kinh tế

Trong mạng lưới hạ tầng thủy lợi và xử lý nước thải, van cửa phai vận hành thủ công (Manual Penstock) vẫn luôn giữ vai trò thiết yếu nhờ tính cơ động cao, chi phí đầu tư hợp lý và khả năng hoạt động độc lập không phụ thuộc vào nguồn điện. Dù xu hướng tự động hóa đang phát triển mạnh mẽ, nhưng tại các vị trí cửa điều tiết kênh mương nội đồng, hố ga kỹ thuật hay các khu vực vùng sâu vùng xa chưa có lưới điện ổn định, giải pháp vận hành bằng tay vẫn là lựa chọn tối ưu về mặt kinh tế và kỹ thuật. Bài viết chuyên sâu này Penstock sẽ phân tích chi tiết cấu tạo cơ khí, nguyên lý truyền động, các tiêu chuẩn vật liệu chế tạo và những ứng dụng thực tế quan trọng, giúp Chủ đầu tư và các đơn vị tư vấn thiết kế có cái nhìn toàn diện để lựa chọn thiết bị phù hợp nhất cho dự án của mình.

Tổng quan kỹ thuật về Van cửa phai vận hành thủ công

Van cửa phai vận hành thủ công là thiết bị cơ khí thủy công được thiết kế để đóng mở dòng chảy bằng sức người thông qua các cơ cấu truyền động cơ học. Khác với các dòng van tự động sử dụng động cơ điện hay xi lanh thủy lực, dòng van này ưu tiên sự đơn giản trong kết cấu để đảm bảo độ bền và dễ dàng bảo trì.

Tại Penstock, chúng tôi thiết kế dòng sản phẩm này dựa trên triết lý “Đơn giản nhưng Chính xác”. Mặc dù vận hành bằng tay, nhưng mọi chi tiết từ bước ren trục vít đến độ nhám bề mặt ray trượt đều được tính toán và gia công với dung sai khắt khe. Mục tiêu là giảm thiểu tối đa lực ma sát, giúp người vận hành có thể đóng mở những cánh van nặng hàng trăm kg một cách nhẹ nhàng mà không tốn quá nhiều sức lực. Thiết bị thường được lắp đặt tại các vị trí có tần suất vận hành thấp hoặc trung bình, đóng vai trò như những chốt chặn an toàn (Isolation Gate) để cô lập dòng chảy phục vụ công tác bảo trì các thiết bị khác hoặc điều tiết mực nước theo mùa.

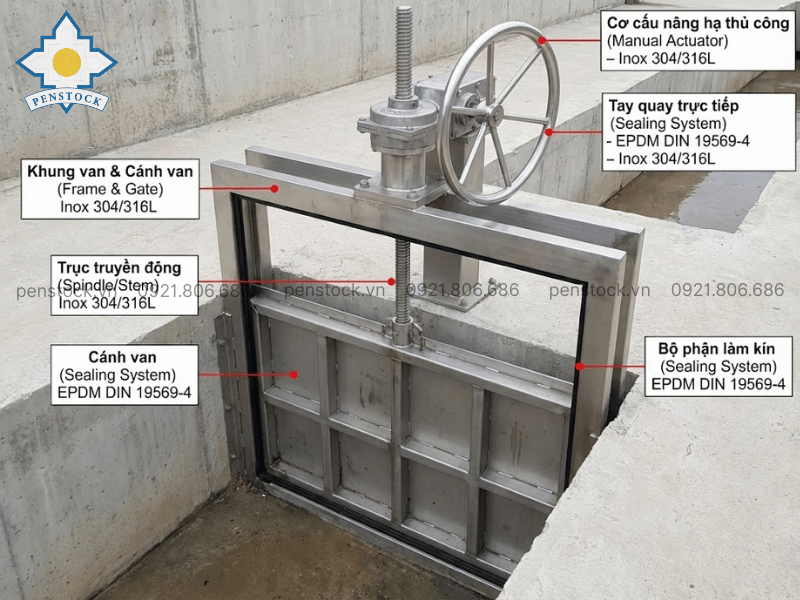

Cấu tạo chi tiết và tiêu chuẩn vật liệu

Một bộ van cửa phai thủ công chất lượng cao phải được tổ hợp từ những vật liệu có khả năng chống ăn mòn xuất sắc và chịu được tải trọng cơ học lớn. Cấu tạo chính bao gồm 4 cụm chi tiết:

Khung van và Cánh van (Frame & Gate)

Đây là phần chịu lực chính. Penstock sử dụng vật liệu Thép không gỉ (Inox) mác SUS 304 hoặc SUS 316L nhập khẩu.

• Khung van: Được chấn định hình từ tấm Inox dày trên máy CNC, tạo thành kết cấu hộp hoặc chữ C cứng vững. Khung được tích hợp ray dẫn hướng và bề mặt làm kín.
• Cánh van: Thiết kế dạng tấm phẳng có gân tăng cứng (Reinforcement ribs) ở mặt sau. Độ dày cánh được tính toán dựa trên cột áp thủy tĩnh thiết kế, đảm bảo độ võng không vượt quá 1/360 khẩu độ để tránh rò rỉ.

Trục truyền động (Spindle/Stem)

Là bộ phận truyền lực từ tay quay xuống cánh van.

• Vật liệu: Inox 304/316 tiện ren vuông hoặc ren thang (Acme thread).
• Kết cấu: Có hai dạng là Ty chìm (Non-rising stem) dùng cho không gian hẹp và Ty nổi (Rising stem) giúp dễ dàng quan sát độ mở của van. Trục vít phải có độ thẳng tuyệt đối để tránh hiện tượng kẹt ren khi chịu tải.

Bộ phận làm kín (Sealing System)

Yếu tố quyết định chất lượng van. Penstock sử dụng gioăng cao su EPDM chất lượng cao với biên dạng hình “nốt nhạc” (Music note) hoặc P-seal. Gioăng EPDM có khả năng kháng lão hóa, chịu được nước thải và tia UV, đảm bảo độ kín nước theo tiêu chuẩn DIN 19569-4 Class 4.

Cơ cấu nâng hạ thủ công (Manual Actuator)

Tùy thuộc vào kích thước và tải trọng nâng, chúng tôi cung cấp 2 tùy chọn:

• Tay quay trực tiếp (Handwheel): Dùng cho van kích thước nhỏ (< 800mm). Tay quay gắn liền với đai ốc nâng bằng đồng, người vận hành quay trực tiếp để nâng van.
• Hộp số giảm tốc (Gearbox): Dùng cho van kích thước lớn (> 1000mm) hoặc cột áp cao. Hộp số bánh răng côn giúp giảm lực quay tay, tăng mô-men xoắn để nâng được tải trọng lớn.

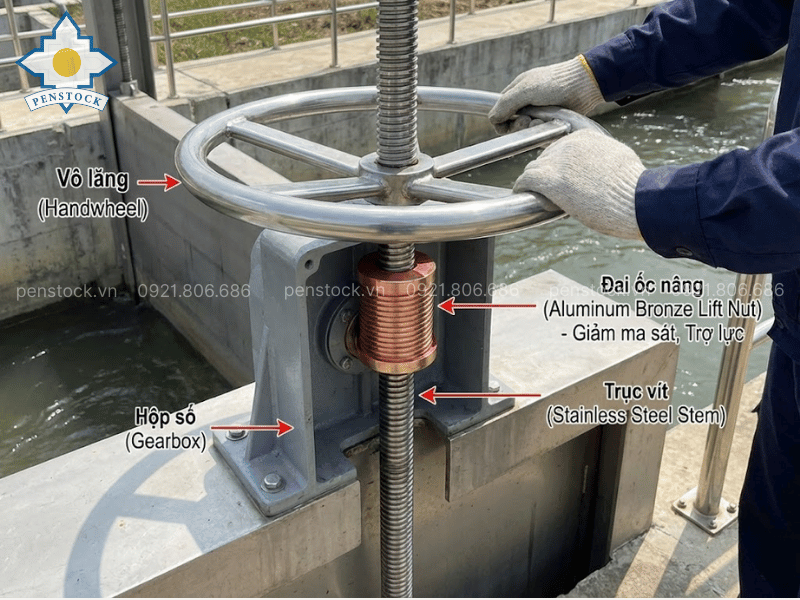

Nguyên lý vận hành và cơ chế trợ lực

Hiểu rõ nguyên lý hoạt động giúp người sử dụng vận hành đúng cách và kéo dài tuổi thọ thiết bị.

Cơ chế chuyển đổi chuyển động: Khi người vận hành tác động lực quay vào vô lăng, chuyển động quay tròn sẽ được truyền tới đai ốc nâng (Lift Nut). Đai ốc này thường được giữ cố định tại gối đỡ nhưng có thể xoay tròn. Khi đai ốc xoay, nó sẽ đẩy trục vít (gắn liền với cánh van) di chuyển tịnh tiến lên hoặc xuống.

Cơ chế trợ lực và giảm ma sát: Điểm khác biệt của van Penstock nằm ở chi tiết Đai ốc nâng. Chúng tôi chế tạo đai ốc này từ Đồng hợp kim nhôm (Aluminum Bronze). Vật liệu này có hệ số ma sát với Inox cực thấp và khả năng chịu mài mòn cao. Sự kết hợp giữa Trục Inox và Đai ốc Đồng giúp ngăn chặn hiện tượng dính kết kim loại (Galling), đảm bảo vận hành êm ái ngay cả khi van để lâu không hoạt động. Ngoài ra, đối với các van lớn, hộp số giảm tốc đóng vai trò như một đòn bẩy cơ học, giúp nhân lực tác động lên gấp nhiều lần.

Tính năng tự hãm (Self-locking): Ren trục vít được thiết kế với góc nâng phù hợp để đảm bảo tính tự hãm. Nghĩa là khi ngừng quay tay, cánh van sẽ tự động đứng yên tại vị trí đó mà không bị trọng lượng hay áp lực nước kéo trôi xuống. Điều này cực kỳ quan trọng để đảm bảo an toàn cho người vận hành.

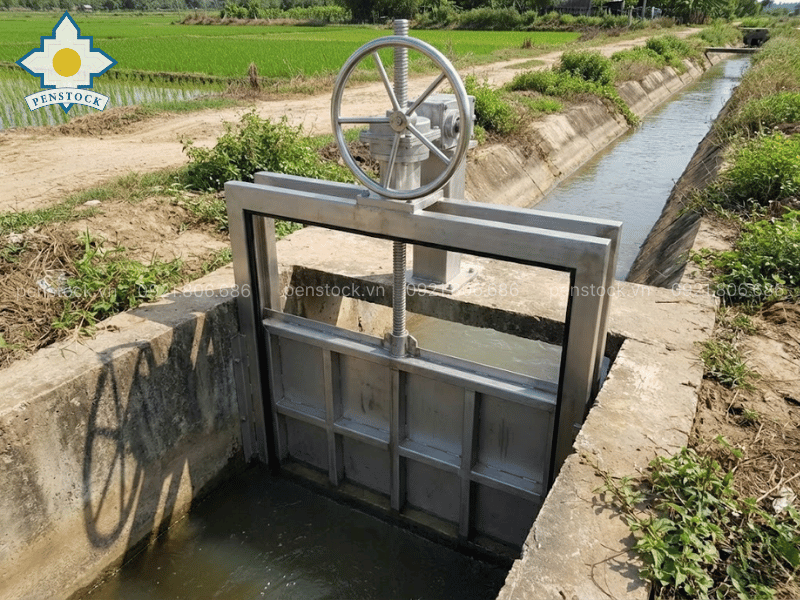

Ưu điểm và lợi ích kinh tế

Tại sao trong kỷ nguyên 4.0, van cửa phai thủ công vẫn được ưa chuộng?

Tiết kiệm chi phí đầu tư (Low CAPEX): Giá thành của van vận hành tay thấp hơn nhiều so với van động cơ điện (thường chỉ bằng 50-60%). Chủ đầu tư không tốn chi phí mua động cơ, tủ điện điều khiển, hệ thống dây cáp và máy phát điện dự phòng.

Chi phí vận hành và bảo trì thấp (Low OPEX): Thiết bị không tiêu tốn điện năng. Cấu tạo cơ khí thuần túy giúp việc bảo trì cực kỳ đơn giản: chỉ cần định kỳ bơm mỡ vào trục vít và hộp số. Không có bo mạch điện tử phức tạp, không lo hỏng hóc do sét đánh hay ẩm ướt.

Độ bền và Ổn định: Van thủ công hoạt động bền bỉ trong mọi điều kiện thời tiết khắc nghiệt, từ nắng nóng đến mưa bão. Chúng không bị ảnh hưởng bởi sự cố mất điện lưới – điều thường xuyên xảy ra trong mưa bão, đảm bảo khả năng ứng phó thiên tai tức thời.

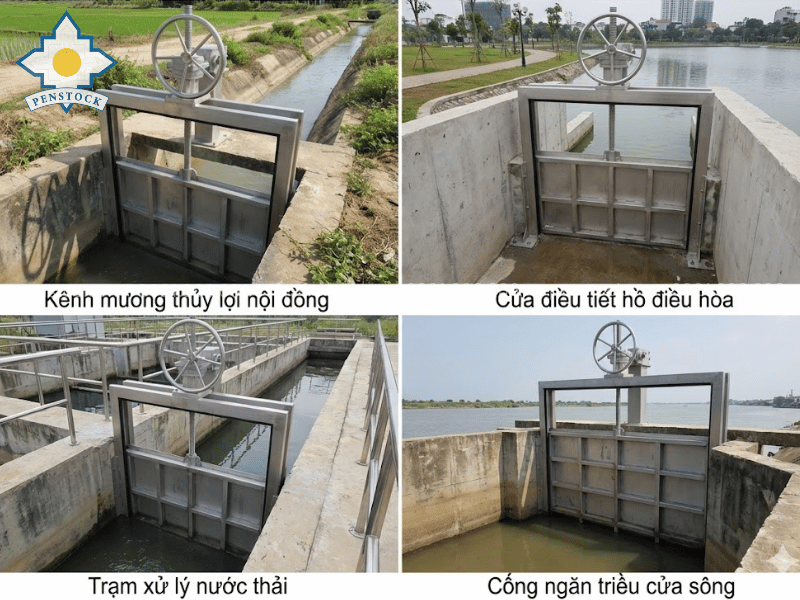

Các ứng dụng thực tế phổ biến

Dựa trên kinh nghiệm cung cấp cho hàng trăm dự án, Penstock nhận thấy dòng van này phù hợp nhất cho các vị trí sau:

• Kênh mương thủy lợi nội đồng: Hệ thống tưới tiêu nông nghiệp, nơi hạ tầng điện lưới chưa tới hoặc không ổn định.
• Cửa điều tiết hồ điều hòa: Các hồ cảnh quan trong khu đô thị, công viên, nơi tần suất đóng mở thấp (vài lần/tháng).
• Trạm xử lý nước thải: Tại các vị trí van cổng (Gate valve) ở bể lắng, bể hiếu khí dùng để cô lập dòng chảy khi cần thau rửa bể hoặc sửa chữa thiết bị.
• Cống ngăn triều cửa sông: Các cống nhỏ phục vụ ngăn mặn giữ ngọt cho vùng canh tác ven biển.

Lưu ý khi lựa chọn và lắp đặt van cửa phai vận hành thủ công

Để đảm bảo hiệu quả sử dụng, Chủ đầu tư cần lưu ý một số điểm kỹ thuật khi đặt hàng:

• Xác định đúng lực nâng: Cần cung cấp chính xác cột áp nước làm việc (Operating Head) để Penstock tính toán lực nâng. Nếu chọn sai hộp số (tỷ số truyền thấp), việc quay tay sẽ rất nặng nhọc.
• Vị trí lắp đặt: Cần tính toán chiều cao sàn thao tác (Operating Floor) thuận tiện cho người đứng quay (thường cách sàn 800-1000mm). Nếu van lắp sâu, cần trang bị thêm trụ đỡ (Pedestal) và trục nối dài.
• Hướng quay: Theo chuẩn quốc tế, quay theo chiều kim đồng hồ là Đóng (Close) và ngược chiều kim đồng hồ là Mở (Open). Trên tay quay của Penstock luôn đúc nổi mũi tên chỉ dẫn để tránh nhầm lẫn.

Kết luận

Tổng kết lại, van cửa phai vận hành thủ công là giải pháp kỹ thuật cân bằng hoàn hảo giữa hiệu quả kinh tế và độ tin cậy vận hành. Mặc dù không sở hữu tốc độ đóng mở nhanh hay khả năng điều khiển từ xa như van điện, nhưng sự bền bỉ, an toàn và chi phí thấp khiến nó trở thành mảnh ghép không thể thiếu trong bức tranh tổng thể của ngành nước. Penstock cam kết mang đến những sản phẩm van tay quay được chế tạo tinh xảo, vận hành nhẹ nhàng và tuổi thọ lên tới hàng chục năm, giúp Chủ đầu tư tối ưu hóa ngân sách mà vẫn đảm bảo công năng sử dụng. Hãy liên hệ ngay với Penstock để được tư vấn kích thước và chọn lựa hộp số phù hợp nhất cho công trình của bạn. Chúng tôi cam kết cung cấp sản phẩm chất lượng nhà máy với mức giá cạnh tranh nhất thị trường.
