Điều Khiển Van Cửa Phai Tại Chỗ: Nguyên Lý, Chế Độ Và Quy Trình Vận Hành An Toàn

Mục lục bài viết

Trong quá trình chạy thử, bảo trì hoặc xử lý sự cố, cửa phai cần được đóng mở trực tiếp ngay tại hiện trường. Tuy nhiên, vận hành tại chỗ không đơn thuần là cấp điện cho motor quay thuận hoặc quay nghịch. Hệ thống còn phải kiểm tra quyền điều khiển, trạng thái hành trình, quá tải motor, tín hiệu dừng khẩn cấp và khả năng chuyển động thực tế của cửa. Giải pháp điều khiển van cửa phai tại chỗ giúp kỹ thuật viên chủ động thao tác gần thiết bị, đồng thời hạn chế xung đột với lệnh từ phòng trung tâm. Khi được thiết kế đúng, tủ điều khiển local còn là lớp bảo vệ trực tiếp cho motor, máy nâng hạ, trục vít và cánh cửa van.

Điều khiển van cửa phai tại chỗ là gì?

Điều khiển van cửa phai tại chỗ là phương thức vận hành cửa van bằng các nút nhấn, công tắc lựa chọn hoặc màn hình được bố trí gần motor và máy nâng hạ. Người vận hành có thể quan sát trực tiếp thiết bị trong khi thực hiện lệnh mở, đóng hoặc dừng.

Một hệ thống điều khiển tại chỗ thường bao gồm:

Tủ điện hoặc hộp điều khiển local.
Nút Mở, Đóng và Dừng.
Công tắc Local/Remote.
Công tắc Manual/Auto nếu dự án yêu cầu.
Nút dừng khẩn cấp.
Motor và hộp giảm tốc.
Máy nâng hạ trục vít, tời cáp hoặc cơ cấu truyền động khác.
Công tắc hành trình.
Encoder hoặc cảm biến vị trí.
Relay bảo vệ motor.
Tín hiệu kết nối với PLC trung tâm.

Khi tủ được chuyển sang Local, quyền phát lệnh tại hiện trường được ưu tiên. PLC, HMI hoặc SCADA trung tâm vẫn có thể nhận trạng thái nhưng không được phép điều khiển cửa nếu logic khóa Remote đã được kích hoạt.

Vì sao van cửa phai cần điều khiển tại hiện trường?

Điều khiển từ phòng trung tâm giúp vận hành thuận tiện, nhưng không thể thay thế hoàn toàn chức năng tại chỗ. Nhiều công việc kỹ thuật chỉ có thể thực hiện an toàn khi người vận hành đứng gần cửa van và quan sát trực tiếp cơ cấu truyền động.

Chế độ tại chỗ thường được sử dụng trong các tình huống:

Chạy thử sau lắp đặt.
Kiểm tra chiều quay motor.
Cài đặt công tắc hành trình.
Căn chỉnh encoder.
Kiểm tra phanh và hộp giảm tốc.
Kiểm tra trục vít, bạc ren hoặc tời cáp.
Xử lý cửa bị kẹt.
Bảo trì thiết bị.
Kiểm tra riêng từng cửa trước khi chạy liên động.
Vận hành khi PLC hoặc đường truyền gặp sự cố.

Quan trọng hơn, chế độ Local giúp cô lập quyền điều khiển. Khi kỹ thuật viên đang làm việc tại máy nâng hạ, lệnh từ trung tâm phải bị khóa để tránh motor khởi động ngoài ý muốn.

Phân biệt Local/Remote và Manual/Auto

Local/Remote và Manual/Auto thường bị hiểu là cùng một cặp chế độ. Trên thực tế, chúng trả lời hai câu hỏi khác nhau: lệnh được phát từ đâu và lệnh được tạo bằng cách nào.

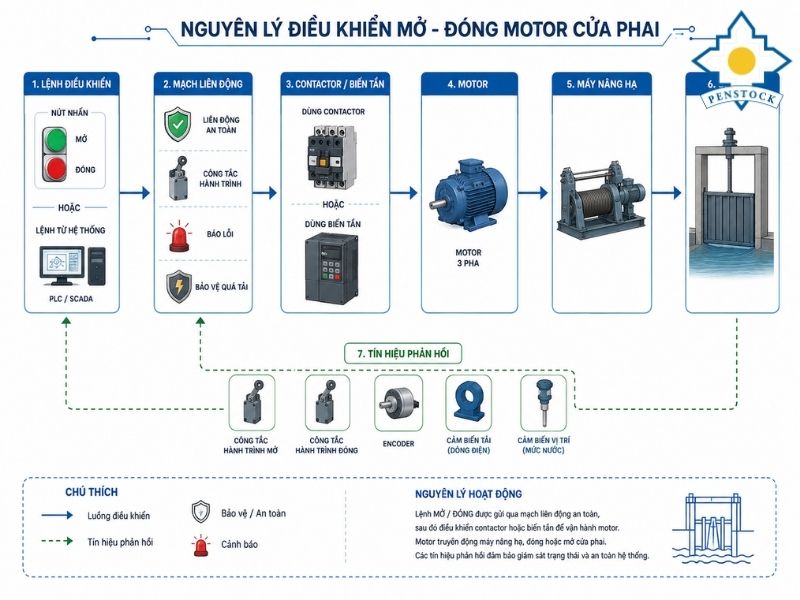

Sơ đồ nguyên lý điều khiển mở – đóng motor cửa phai

Chế độ	Ý nghĩa
Local	Lệnh được phát tại tủ hoặc hộp điều khiển gần cửa
Remote	Lệnh được phát từ PLC, HMI hoặc phòng trung tâm
Manual	Người vận hành chủ động phát lệnh
Auto	PLC tự phát lệnh theo chương trình

Local – Manual

Người vận hành đứng tại tủ local và nhấn nút Mở, Đóng hoặc Dừng. Đây là chế độ thường dùng khi chạy thử, căn chỉnh hoặc bảo trì.

Remote – Manual

Người trực lựa chọn cửa trên HMI và chủ động phát lệnh từ phòng điều khiển. PLC kiểm tra các điều kiện liên động trước khi gửi lệnh xuống tủ local.

Remote – Auto

PLC tự điều khiển cửa dựa trên mực nước, lưu lượng, trạng thái trạm bơm hoặc quy trình đã cài đặt.

Maintenance hoặc Off

Một số hệ thống có thêm vị trí Off hoặc Maintenance để khóa cả lệnh Local và Remote trong thời gian bảo trì. Không phải công trình nào cũng cần đầy đủ các tổ hợp trên. Chế độ vận hành phải được xác định trong triết lý điều khiển của dự án.

Nguyên lý điều khiển mở – đóng van cửa phai tại chỗ

Quá trình vận hành tại hiện trường phải được thực hiện theo chu trình có kiểm tra và phản hồi. Motor chỉ được cấp điện khi các điều kiện an toàn đã được xác nhận.

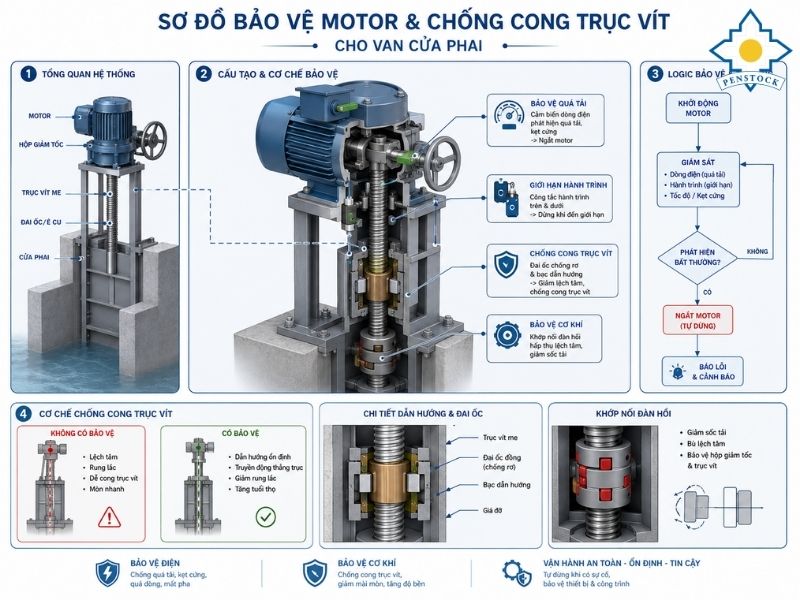

Sơ đồ bảo vệ motor và chống cong trục vít

Chu trình cơ bản gồm:

Người vận hành chuyển công tắc sang Local.
Lệnh từ PLC hoặc trung tâm bị khóa.
Hệ thống kiểm tra nguồn điều khiển.
Kiểm tra trạng thái dừng khẩn cấp.
Kiểm tra relay quá tải và trạng thái motor.
Kiểm tra công tắc hành trình tương ứng.
Người vận hành nhấn nút Mở hoặc Đóng.
Contactor hoặc biến tần cấp điện cho motor.
Motor truyền chuyển động đến máy nâng hạ.
Cửa phai di chuyển theo hành trình.
Công tắc hành trình hoặc encoder phản hồi vị trí.
Motor dừng khi đạt giới hạn hoặc người vận hành nhấn Dừng.
Trạng thái được truyền về tủ trung tâm.

Luồng điều khiển có thể mô tả như sau: Nút nhấn tại chỗ → mạch liên động → contactor hoặc biến tần → motor → máy nâng hạ → cửa phai → tín hiệu phản hồi. Nếu lệnh đã được phát nhưng cửa không thay đổi vị trí, hệ thống phải xác định đây là trạng thái bất thường và dừng motor trước khi tiếp tục vận hành.

Thiết bị cần có trong hệ thống điều khiển tại chỗ

Tủ local không chỉ là hộp chứa nút nhấn. Đây là điểm tiếp nhận tín hiệu hiện trường, điều khiển motor và thực hiện các bảo vệ cấp thiết bị.

Thiết bị trên mặt tủ

Mặt tủ có thể bố trí:

Nút Mở.
Nút Đóng.
Nút Dừng.
Emergency Stop.
Nút Reset lỗi.
Công tắc Local/Remote.
Công tắc Manual/Auto.
Đèn báo nguồn.
Đèn đang mở và đang đóng.
Đèn mở hết và đóng hết.
Đèn báo quá tải hoặc lỗi.
Đồng hồ dòng điện.
Màn hình hiển thị độ mở.

Thiết bị bên trong tủ

Thiết bị	Chức năng
MCCB, MCB	Đóng cắt và bảo vệ nguồn
Contactor đảo chiều	Điều khiển chiều mở và đóng motor
Relay nhiệt	Bảo vệ quá tải motor
Relay giám sát pha	Phát hiện mất pha, ngược pha
PLC hoặc relay logic	Xử lý liên động
Biến tần	Điều chỉnh tốc độ, dòng và mô-men
Nguồn 24 VDC	Cấp nguồn cho cảm biến và mạch điều khiển
Relay trung gian	Cách ly và chuyển tiếp tín hiệu
Terminal	Kết nối motor, cảm biến và tủ trung tâm
Quạt hoặc bộ sưởi	Kiểm soát nhiệt độ, độ ẩm trong tủ

Cấu hình thiết bị phải dựa trên công suất motor, số lượng tín hiệu, môi trường lắp đặt và yêu cầu kết nối trung tâm. Không phải hệ thống nào cũng cần PLC, HMI hoặc biến tần.

Logic liên động và bảo vệ khi vận hành

Van cửa phai có tải trọng lớn và thường làm việc trong môi trường ẩm, nhiều rác, bùn hoặc cặn. Vì vậy, mạch điều khiển phải ngăn những lệnh có thể gây hỏng motor, trục vít hoặc kết cấu cửa.

hệ thống điều khiển van cửa phai tại chỗ

Các logic cơ bản cần có gồm:

Không cho lệnh Mở và Đóng hoạt động đồng thời.
Không mở tiếp khi cửa đã mở hết.
Không đóng tiếp khi cửa đã đóng hết.
Không nhận lệnh Remote khi đang ở Local.
Dừng ngay khi nhấn Emergency Stop.
Không tự khởi động lại sau mất điện.
Khóa vận hành khi motor quá tải.
Dừng khi mất pha hoặc ngược pha.
Kiểm tra phanh trước khi motor chạy.
Dừng khi hai điểm nâng lệch vượt giới hạn.
Cảnh báo khi motor chạy nhưng cửa không di chuyển.

Bảo vệ theo hành trình

Công tắc hành trình xác nhận cửa đã đến giới hạn mở hoặc đóng. Khi tín hiệu được kích hoạt, contactor của chiều tương ứng phải ngắt.

Với công trình yêu cầu bảo vệ cao hơn, có thể bố trí:

Công tắc hành trình làm việc.
Công tắc giới hạn an toàn độc lập.
Encoder để giám sát liên tục vị trí cửa.

Phát hiện cửa gặp vật cản

Rác, đá, bùn hoặc vật cứng có thể mắc tại đáy cửa và ray dẫn hướng. Khi đó, motor vẫn tạo lực nhưng cửa không dịch chuyển.

Logic phát hiện có thể kết hợp:

Dòng motor tăng.
Mô-men tăng.
Motor đang nhận lệnh chạy.
Encoder không thay đổi.
Cửa chưa đạt công tắc hành trình.

Khi phát hiện bất thường, hệ thống cần:

Dừng motor.
Phát cảnh báo.
Khóa lệnh tiếp tục đóng.
Yêu cầu kiểm tra hiện trường.
Chỉ cho phép chạy lại sau khi lỗi được xác nhận.

Hạn chế cong trục vít

Trục vít có thể bị cong nếu motor tiếp tục ép cửa khi cửa đã chạm đáy hoặc đang bị kẹt. Giải pháp bảo vệ gồm:

Lựa chọn motor đúng công suất.
Cài ngưỡng quá tải phù hợp.
Sử dụng công tắc hành trình độc lập.
Giám sát dòng điện hoặc mô-men.
Kiểm tra thay đổi vị trí bằng encoder.
Không tự reset lỗi.
Dừng cả hai motor khi cửa hai điểm nâng bị lệch.

Điều khiển bằng contactor hay biến tần?

Contactor đảo chiều và biến tần đều có thể được sử dụng để điều khiển motor cửa phai. Việc lựa chọn cần dựa trên tải trọng, công suất, tần suất vận hành và yêu cầu kiểm soát tốc độ.

Tiêu chí	Contactor đảo chiều	Biến tần
Nguyên lý	Cấp nguồn trực tiếp theo hai chiều	Điều khiển tần số và điện áp
Tốc độ	Cố định	Điều chỉnh được
Dòng khởi động	Thường cao hơn	Có thể giảm
Khởi động, dừng	Nhanh và đơn giản	Êm hơn
Giám sát	Cơ bản	Dòng, tần số, mô-men, lỗi
Chi phí	Thấp hơn	Cao hơn
Ứng dụng	Cửa nhỏ, vận hành đơn giản	Cửa lớn hoặc cần kiểm soát tốc độ

Contactor phù hợp với hệ thống có chu kỳ vận hành thấp và không yêu cầu điều chỉnh tốc độ. Biến tần phù hợp khi cần khởi động êm, giảm tốc trước điểm dừng hoặc giám sát sâu hơn trạng thái motor. Biến tần không mặc nhiên là phương án tốt hơn cho mọi dự án. Cần kiểm tra khả năng làm việc của motor, phanh, hộp giảm tốc và cơ cấu nâng hạ trước khi lựa chọn.

Quy trình điều khiển van cửa phai tại chỗ an toàn

Vận hành tại chỗ cho phép quan sát trực tiếp thiết bị nhưng cũng đưa người vận hành đến gần vùng chuyển động. Vì vậy, thao tác cần tuân theo quy trình đã được phê duyệt của từng công trình.

Quy trình tham khảo gồm:

Kiểm tra khu vực cửa và máy nâng hạ.
Bảo đảm không có người hoặc vật trong vùng nguy hiểm.
Kiểm tra tình trạng trục vít, cáp, phanh và ray dẫn hướng.
Kiểm tra nguồn và cảnh báo trên tủ.
Thông báo phòng điều khiển trước khi chuyển Local.
Chuyển công tắc Local/Remote về Local.
Nhấn Mở hoặc Đóng từng bước khi chạy thử.
Quan sát chiều quay motor.
Theo dõi tiếng động, độ rung và chuyển động cửa.
Theo dõi dòng điện hoặc mô-men.
Kiểm tra tín hiệu hành trình và encoder.
Dừng ngay khi có tiếng động, rung hoặc tải bất thường.
Hoàn tất kiểm tra trước khi chuyển lại Remote.
Ghi nhận sự cố và trạng thái thiết bị.

Khi bảo trì, cần thực hiện cô lập nguồn và kiểm soát năng lượng theo quy trình an toàn của công trình. Không chỉ dựa vào công tắc Local/Remote để bảo đảm thiết bị không khởi động.

Các sự cố thường gặp khi điều khiển tại chỗ

Khi motor không hoạt động hoặc cửa không di chuyển đúng yêu cầu, cần kiểm tra theo trình tự từ nguồn điện, quyền điều khiển đến cơ cấu cơ khí.

Hiện tượng	Nguyên nhân có thể
Nhấn Mở nhưng motor không chạy	Mất nguồn, đang Remote, hành trình mở đã tác động
Nhấn Đóng nhưng motor không chạy	Emergency Stop, quá tải, hành trình đóng đã tác động
Motor chạy nhưng cửa không di chuyển	Kẹt cửa, hỏng khớp nối, trục vít hoặc cáp có sự cố
Motor dừng giữa hành trình	Quá tải, mất pha, dòng vượt ngưỡng
Cửa chạy ngược chiều	Đấu sai pha hoặc sai logic điều khiển
HMI không nhận trạng thái	Lỗi dây tín hiệu, relay, PLC hoặc truyền thông
Độ mở hiển thị sai	Encoder lệch chuẩn hoặc sai hệ số quy đổi
Hai đầu cửa bị lệch	Hai motor không đồng bộ hoặc cơ cấu nâng không đều

Không nên tiếp tục ép motor chạy nhiều lần khi chưa xác định nguyên nhân. Việc lặp lại lệnh có thể làm tăng hư hỏng cho trục vít, cáp, hộp giảm tốc và kết cấu cửa.

Ứng dụng điều khiển tại chỗ trong thực tế

Hệ thống điều khiển van cửa phai được sử dụng tại hầu hết công trình có cửa van vận hành bằng motor. Cấu hình sẽ thay đổi theo loại cửa, quy mô hệ thống và yêu cầu tự động hóa.

Các ứng dụng phổ biến gồm:

Cống thủy lợi.
Trạm bơm tiêu úng.
Hồ điều hòa.
Hồ chứa.
Đập dâng.
Cửa nhận nước thủy điện.
Cửa xả tràn.
Cống ngăn triều, ngăn mặn.
Hệ thống thoát nước đô thị.
Nhà máy xử lý nước.
Công trình cấp nước thô.
Khu công nghiệp.

Tại công trình nhỏ, tủ local có thể điều khiển độc lập một cửa. Tại công trình lớn, nhiều tủ local được kết nối về PLC trung tâm và SCADA để giám sát tập trung.

Dữ liệu cần cung cấp để thiết kế hệ thống

Để lựa chọn cấu hình tủ, thiết bị bảo vệ và phương thức điều khiển, cần có thông tin đầy đủ về cửa van, motor và máy nâng hạ.

Các dữ liệu chính gồm:

Loại và kích thước cửa phai.
Hành trình nâng hạ.
Loại máy đóng mở.
Công suất motor.
Điện áp và dòng định mức.
Một motor hay hai motor.
Tốc độ vận hành.
Tần suất đóng mở.
Số lượng công tắc hành trình.
Có encoder hay không.
Yêu cầu Local/Remote.
Yêu cầu Manual/Auto.
Có sử dụng biến tần hay không.
Có PLC, HMI hoặc SCADA hay không.
Khoảng cách đến phòng trung tâm.
Điều kiện lắp đặt trong nhà hoặc ngoài trời.
Yêu cầu chống bụi, nước và ăn mòn.
Sơ đồ điện hoặc danh sách I/O hiện có.

PENSTOCK – Giải pháp điều khiển van cửa phai tại chỗ

PENSTOCK triển khai giải pháp trên cơ sở đồng bộ giữa cửa van, máy nâng hạ, motor và hệ thống điện điều khiển. Mục tiêu không chỉ là làm motor quay mà còn phải bảo đảm cửa di chuyển đúng hành trình, phản hồi đúng trạng thái và dừng an toàn khi xuất hiện bất thường.

Phạm vi thực hiện có thể gồm:

Khảo sát cửa phai và hệ nâng hạ.
Kiểm tra tải và thông số motor.
Xây dựng triết lý điều khiển.
Thiết kế sơ đồ nguyên lý.
Thiết kế tủ điện tại chỗ.
Lựa chọn contactor, relay hoặc biến tần.
Tích hợp công tắc hành trình và encoder.
Xây dựng logic Local/Remote, Manual/Auto.
Tích hợp dừng khẩn cấp và bảo vệ quá tải.
Kết nối tủ local với PLC trung tâm.
Kiểm tra FAT tại xưởng.
Lắp đặt và chạy thử tại công trình.
Mô phỏng tình trạng quá tải, vật cản và mất kết nối.
Hướng dẫn vận hành và bàn giao hồ sơ.

Khách hàng có thể gửi công suất motor, loại máy nâng hạ, hành trình cửa và yêu cầu Local/Remote để PENSTOCK đề xuất phương án điều khiển van cửa phai tại chỗ phù hợp với công trình.
