Van cửa phai

Van cửa phai là một thiết bị quan trọng trong các hệ thống thủy lợi và công trình hạ tầng, giúp kiểm soát dòng nước một cách hiệu quả. Trong bối cảnh biến đổi khí hậu ngày càng tác động mạnh mẽ, việc kiểm soát mực nước kịp thời trở thành yếu tố cực kỳ quan trọng. Với khả năng điều chỉnh dòng chảy chính xác, van cửa phai không chỉ giúp ngăn ngừa ngập lụt mà còn duy trì sự ổn định cho các công trình thủy lợi, đập và hồ chứa. Hãy cùng Penstock tìm hiểu chi tiết hơn về thiết bị này và ứng dụng của nó trong các công trình quan trọng.

Van cửa phai là gì?

Van cửa phai, hay còn gọi là penstock, là thiết bị cơ khí chuyên dụng được sử dụng để kiểm soát hoặc ngừng lưu lượng nước hoặc dòng chảy. Mặc dù đã xuất hiện từ lâu, nhưng loại van này vẫn chưa phổ biến rộng rãi.

Van cửa phai thường có kích thước lớn hơn so với các loại van thông thường và được ứng dụng chủ yếu tại các cửa sông, cửa biển, trên các kênh mương trong hệ thống thủy lợi nông nghiệp, cũng như trong các hệ thống xử lý nước thải và cung cấp nước.

Cấu tạo & nguyên lý hoạt động của van cửa phai

Tùy vào từng loại van cửa phai, cấu tạo của nó có thể khác nhau, nhưng về cơ bản, van cửa phai bao gồm những bộ phận chính sau:

Khung van:

Khung van cửa phai chịu lực chính, có thể lắp đặt cố định vào thành cống bằng bulong nở (van cửa phai lắp đặt trên tường) hoặc trong khe bê tông trước miệng cống thoát được xây dựng sẵn. Khung có nhiệm vụ giữ cánh van, giúp cánh van di chuyển theo phương không đổi dọc theo thanh dẫn hướng.

Cánh van:

Cánh van có tác dụng ngăn dòng chảy của nước. Nó chặn ngang miệng cống hoặc tiết diện của kênh. Tùy theo kích thước của van và áp lực dòng nước, bạn có thể trang bị các thanh tăng cứng cho cánh van để gia tăng khả năng chống lại áp lực nước.

Gioăng Cao Su

Gioăng cao su được lắp tại mép tiếp xúc giữa lá van và khung van nhằm tạo độ kín tuyệt đối khi van đóng. Gioăng giúp ngăn rò rỉ nước, giảm ma sát trong quá trình đóng/mở, đồng thời hấp thụ lực va đập nhẹ. Tùy theo môi trường làm việc (nước sạch, nước thải, nước mặn...), gioăng có thể được làm từ cao su EPDM, NBR hoặc cao su chịu hóa chất chuyên dụng.

Nẹp gioăng cao su

Nẹp gioăng cao su (thường làm từ thép không gỉ hoặc nhôm hợp kim) có nhiệm vụ giữ chặt gioăng vào khung van và lá van. Ngoài ra, nẹp còn giúp cố định vị trí gioăng, tránh xê dịch, biến dạng trong quá trình vận hành nhiều lần. Đây là chi tiết tuy nhỏ nhưng đảm bảo độ kín ổn định lâu dài của toàn bộ hệ thống van.

Bạc ren

Bạc ren là bộ phận lót giữa trục vít và thân truyền động, giúp giảm ma sát khi quay tay hoặc vận hành bằng mô tơ. Nhờ có bạc ren, quá trình đóng/mở diễn ra nhẹ nhàng, êm ái và ít mài mòn. Bạc thường làm bằng đồng thau, nhựa kỹ thuật hoặc hợp kim chống mài mòn.

Thanh Ngang

Thanh ngang thường được hàn hoặc bắt bulông vào phía sau lá van (trên mặt không tiếp xúc với nước), có nhiệm vụ gia cường độ cứng cho lá van, đồng thời truyền lực đều từ trục đóng mở xuống toàn bộ mặt van. Trong những van kích thước lớn, thanh ngang đóng vai trò quan trọng giúp tránh cong vênh lá van khi chịu áp lực nước lớn.

Đệm, ổ bi

Đệm và ổ bi là các chi tiết hỗ trợ trục vít quay trơn tru, giảm lực ma sát giữa các bộ phận chuyển động, đặc biệt trong các van vận hành bằng tay quay hoặc mô tơ điện. Đệm giúp cách ly bụi bẩn, nước và hạn chế hao mòn trục, còn ổ bi giúp truyền lực mượt mà và ổn định hơn trong hành trình đóng/mở.

Trục vít:

Trục vít kết nối cánh van với tay quay hoặc máy nâng hạ. Số lượng trục vít thường là một hoặc hai, tùy thuộc vào kích thước và trọng lượng của van. Đường kính trục vít tỷ lệ thuận với kích thước của van.

Thanh dẫn hướng:

Thanh dẫn hướng giúp trục truyền chuyển động lên hoặc xuống trong khung van. Loại thanh dẫn hướng được sử dụng thường là nhựa POM cho van lắp trên tường, hoặc khung van chữ U cho van lắp trên kênh.

Còn với van cửa phai lắp đặt trên kênh, người ta lại thường ưu tiên sử dụng khung van chữ U làm thanh dẫn hướng. Khi đó cánh van sẽ trượt trực tiếp trên khung.

Bộ phận truyền động:

Bộ phận truyền động điều khiển cánh van mở, đóng hoặc điều chỉnh mức độ dòng chảy. Tùy thuộc vào kích thước và mục đích sử dụng, bạn có thể chọn bộ truyền động bằng tay quay hoặc máy nâng hạ.

Tay quay:

Tay quay truyền lực xoay vào trục vít thông qua bánh răng. Thiết kế của van cửa phai tay quay đơn giản và dễ sử dụng, thích hợp cho các hệ thống nhỏ hoặc khi vận hành thủ công.

Máy nâng hạ van cửa phai

Hiện nay, máy nâng hạ van đang có 2 loại cơ bản là bằng tay quay hoặc bằng điện. Máy sẽ sử dụng các bánh răng với kích thước khác nhau để thay đổi tỉ số truyền từ tay quay hoặc động cơ lên trục vít. Máy nâng hạ bằng tay quay sẽ giúp quá trình nâng hạ trở nên nhẹ nhàng, đỡ tốn sức hơn so với loại van sử dụng tay quay trực tiếp.

Còn đối với máy nâng hạ vận hành bằng điện thì bạn cần phải chọn lựa động cơ (mô tơ giảm tốc) có tốc độ vòng quay phù hợp với máy. Hay bạn cũng có thể sử dụng thêm một hộp số giảm tốc cùng động cơ.

Phân loại van cửa phai

Van cửa phai có thể được phân loại dựa trên một số tiêu chí như:

Phân loại van cửa phai theo kiểu lắp đặt:

Nếu theo kiểu lắp đặt thì van có 2 loại chính bao gồm:

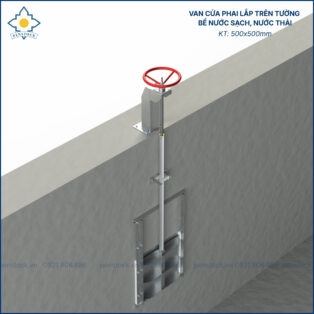

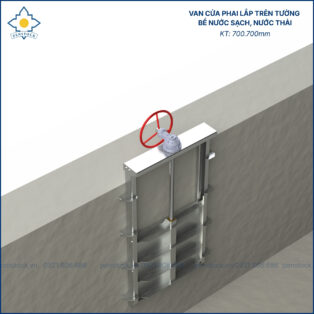

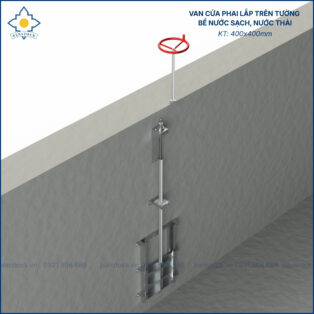

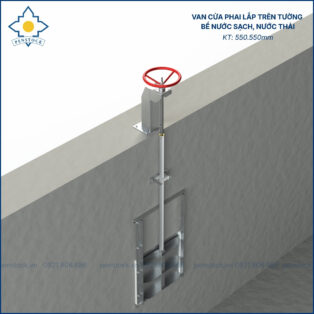

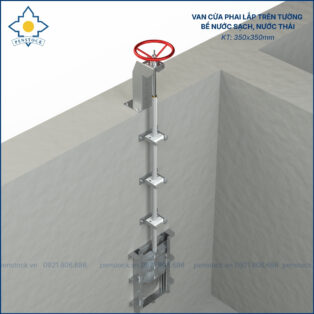

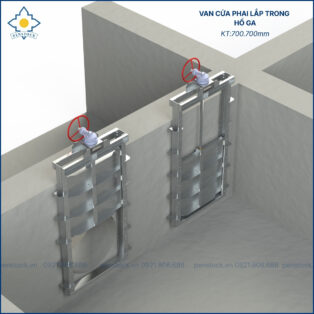

• Van lắp trên tường.

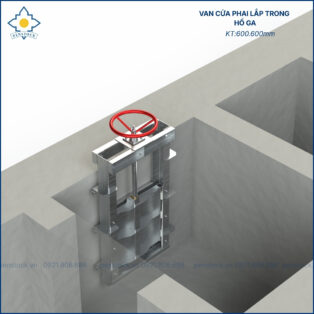

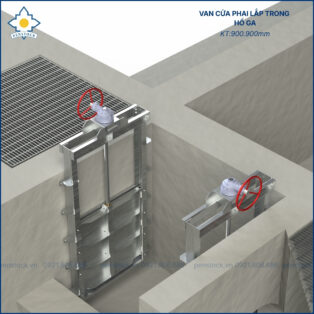

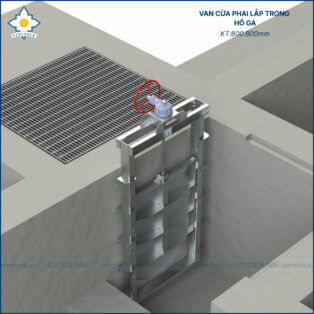

• Van lắp trong tường (trên kênh).

Phân loại van cửa phai theo kiểu vận hành:

Còn theo kiểu vận hành, van sẽ được phân làm 2 loại cụ thể là:

• Van vận hành bằng tay (thủ công): gồm van vận hành bằng tay quay, ổ vít, trục vít và bằng máy nâng hạ bằng tay
• Van vận hành bằng điện tự động, thông minh qua lập trình điều khiển điện. Van sẽ có chế độ vận hành bằng tay nếu cần thông qua hệ thống nút điều khiển hoặc hoàn toàn tự động nhờ cảm biến mực nước hay đầu dò.

Các bạn có thể tìm hiểu thêm về Cách vận hành van cửa phai để hiểu rõ hơn.

Phân loại van cửa phai theo vật liệu chế tạo:

Van cửa phai thường được sản xuất từ 4 loại vật liệu chế tạo phổ biến là:

• Bằng thép sơn phủ hoặc mạ kẽm.
• Bằng thép không gỉ như: sus 304, sus 316, sus 201…
• Bằng nhựa HDPE.
• Bằng gỗ nhưng ít và hiếm gặp.

Ứng Dụng Của Van Cửa Phai Trong Các Công Trình Thủy Lợi, Thủy Điện

Van cửa phai không chỉ được sử dụng trong các công trình thủy lợi để điều tiết dòng chảy mà còn đóng vai trò quan trọng trong hệ thống thủy điện. Trong các nhà máy thủy điện, nó giúp điều chỉnh lưu lượng nước đi vào tuabin, đảm bảo việc phát điện ổn định và hiệu quả.

Ứng dụng trong thủy lợi: Van cửa phai giúp kiểm soát lưu lượng nước trong các kênh dẫn nước, đồng thời đảm bảo phân phối nước đều cho các khu vực canh tác. Điều này cực kỳ quan trọng trong việc bảo vệ nguồn nước và tăng năng suất sản xuất nông nghiệp.

Ứng dụng trong thủy điện: Tại các nhà máy thủy điện, van cửa phai giúp kiểm soát lượng nước đi vào các turbine, từ đó tối ưu hóa quá trình phát điện. Các công nghệ mới trong R&D giúp sản phẩm có thể tự động điều chỉnh lưu lượng nước, đảm bảo hoạt động hiệu quả và liên tục.

Penstock cung cấp, chế tạo van cửa phai chất lượng

Penstock tự hào là đơn vị đi đầu trong chế tạo, cung cấp, lắp đặt các loại van cửa phai,  van cửa lật, van điều tiết mực nước, cửa chống ngập với đa dạng về kích thước và vật liệu. Với đội ngũ nhân sự dày dặn kinh nghiệm, được đào tạo bài bản từ kỹ sư cơ khí, kỹ sư điện đến kỹ sư động lực học, các sản phẩm đến từ Penstock luôn đảm bảo về chất lượng, hiệu quả lẫn thẩm mỹ.

Đơn vị chúng tôi luôn ưu tiên đưa ra các thiết kế van vừa với túi tiền, an toàn trong quá trình vận hành, tối ưu chi phí bảo dưỡng và sửa chữa lâu dài. Đặc biệt, Penstock còn chuẩn hóa từ khâu thiết kế, sản xuất đến thi công để mang đến giá bán các loại van cửa hấp dẫn và cạnh tranh hàng đầu thị trường.

Liên hệ ngay qua số hotline dưới đây 0921806686 để được báo giá van cửa phai trong thời gian sớm nhất.

Dự án lắp đặt van cửa phai đã được Penstock hoàn thiện

Trên đây là một vài dự án nổi bật đã được Penstock hoàn thành đúng tiến độ, đúng tiêu chuẩn, được khách hàng phản hồi tích cực. Hãy nhấc máy và gọi ngay qua số hotline để được tư vấn lắp đặt van cửa phai trong thời gian sớm nhất.

P801 tòa nhà 4F, 102 Vũ Phạm Hàm, Cầu Giấy, Hà Nội

Điện thoại: 0921 806 686 - 0242 263 6333

FAQ

Giá khác nhau là do vật liệu, kích thước hay kiểu vận hành?

Giá của van cửa phai phụ thuộc chủ yếu vào vật liệu chế tạo (Inox, thép, nhựa HDPE…), kích thước miệng van, áp lực làm việc, cũng như kiểu vận hành (bằng tay, bằng điện hay tự động). Ngoài ra, các yếu tố kỹ thuật đi kèm như yêu cầu về độ kín khít, môi trường vận hành (nước mặn, nước thải, nước sạch…) cũng ảnh hưởng đến giá thành.

Đơn vị cung cấp có hỗ trợ báo giá trọn gói từ thiết kế đến lắp đặt không?

Penstock cung cấp dịch vụ trọn gói từ tư vấn, thiết kế bản vẽ kỹ thuật, sản xuất, vận chuyển đến thi công lắp đặt tại công trình. Đội ngũ kỹ sư của chúng tôi sẽ hỗ trợ khảo sát thực tế và đưa ra giải pháp tối ưu, đồng thời báo giá rõ ràng theo từng hạng mục để khách hàng dễ dàng kiểm soát ngân sách.

Có báo giá mẫu hoặc dự toán sơ bộ để tham khảo không?

Chúng tôi luôn sẵn sàng cung cấp dự toán sơ bộ miễn phí sau khi tiếp nhận thông tin cơ bản về công trình, bao gồm kích thước, vị trí lắp đặt, yêu cầu vận hành và loại vật liệu mong muốn. Dựa trên đó, Penstock sẽ gửi báo giá mẫu giúp quý khách dễ hình dung chi phí đầu tư và lựa chọn cấu hình phù hợp.

Có thể vận hành bằng tay hay cần mô tơ? Khi mất điện có ảnh hưởng không?

Van cửa phai tại Penstock có thể vận hành bằng tay quay, trục vít hoặc bằng mô tơ điện tùy theo nhu cầu. Trong các hệ thống điện, chúng tôi luôn thiết kế chế độ vận hành bằng tay dự phòng, đảm bảo van vẫn hoạt động bình thường khi mất điện hoặc trong trường hợp khẩn cấp.

Đơn vị sản xuất có đủ năng lực cung cấp cho dự án nhà nước/tư nhân không?

Hoàn toàn đủ. Penstock là đơn vị có năng lực thực hiện các dự án lớn, đã cung cấp và lắp đặt van cửa phai cho nhiều công trình trọng điểm quốc gia và tư nhân. Chúng tôi đáp ứng đầy đủ các yêu cầu về hồ sơ năng lực, chứng chỉ kỹ thuật, tiêu chuẩn QCVN 8298:2009, ISO 9001:2025 và hồ sơ pháp lý phục vụ thẩm định, đấu thầu và nghiệm thu công trình.
